#1 HP Pavilion DV8000 HAL10 LA-3181P - pomoc w zindetyfikowaniu elementów

przez jmichal • 19 września 2010, 10:45
Witam
Dostałem płytę od laptopa HP "Pavulon" :-) DV8000 dokładny model DV8315nr , oznaczenie płyty: Vendor HAL10 LA-3181P , REV:10.
Na płycie nie działają porty USB , brak napięcia .Po rozebraniu znalazłem dwa nadpalone elementy których nie jestem w stanie zidentyfikować:

1
Obrazek

2

Obrazek

na płycie "dawcy", Fujitsu - Siemens model LM7RMB VER:05 znalazłem podobnie wyglądające z oznaczeniem H8EP.
Moje pytanie brzmi, czy mogę je zastąpić ?

Obrazek

Re: HP Pavilion DV8000 HAL10 LA-3181P - pomoc w zindetyfikowaniu elementów

przez Google Adsense [BOT] • 19 września 2010, 10:45

#2 Re: Dv8000 - pomoc w zindetyfikowaniu elementów  [ROZWIĄZANY]

przez farmer • 19 września 2010, 11:38
Nie można. Układów nie podmienia się na zasadzie podobieństwa obudów.
U48 - H8EP w FS to PST9228, U28 w dv8000 to AATI4610AIGV.
A dlaczego nie można to musisz już dojść sam.

#3 Re: Dv8000 - pomoc w zindetyfikowaniu elementów

przez jmichal • 19 września 2010, 18:13

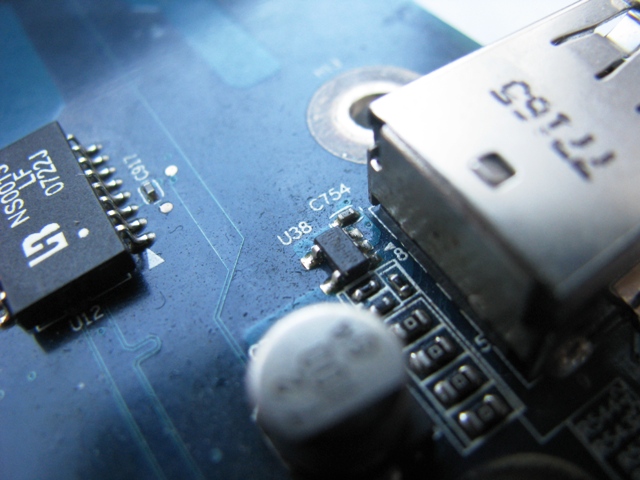

Dziękuję za szybką odpowiedź, mam jeszcze jedno pytanie gdyż jako dawce posiadam jeszcze płytę od coampaqa, bardzo podobną i znalazłem jeszcze dwa elementy które mogłyby teoretycznie pasować na podmianke.
Oznaczenie płyty dawcy IBL30 LA-3343p , Rev:1.0

Obrazek Obrazek

#4 Re: Dv8000 - pomoc w zindetyfikowaniu elementów

przez Vogelek23 • 19 września 2010, 18:36
Kolejny nietrafiony wybór - U47 jest to G696L263T1UF, U38 to RT9701PBL.
Po takim przepięciu być może do wymiany będzie również most południowy.

#5 Re: Dv8000 - pomoc w zindetyfikowaniu elementów

przez jmichal • 19 września 2010, 18:41
OK, to czy jest mozliwość znalezienia tego na tej płycie "dawcy "? Jeżeli nie to czy mogę to odkupić od kolegów ? Nie wiem jak i gdzie tego szukać.



-- wtorek, 21 września 2010, 10:14 --

Dostałem płytę "dawce" od tego modelu, lecz niestety bez dodatkowej płytki USB.
Moje pytanie brzmi, czy na tej płycie występuję jeszcze takie elementy o tych samych parametrach które mógłbym podmienić na płytce USB ?

#6 Re: Dv8000 - pomoc w zindetyfikowaniu elementów

przez jmichal • 29 września 2010, 11:06
Znalazłem płytę dawce, części podmieniłem ,temat zamykam
