#1 Dell Inspirion n5110 moduł złacza ładowania i Vga schemat

przez jokeroo • 19 lipca 2012, 19:59
Witam

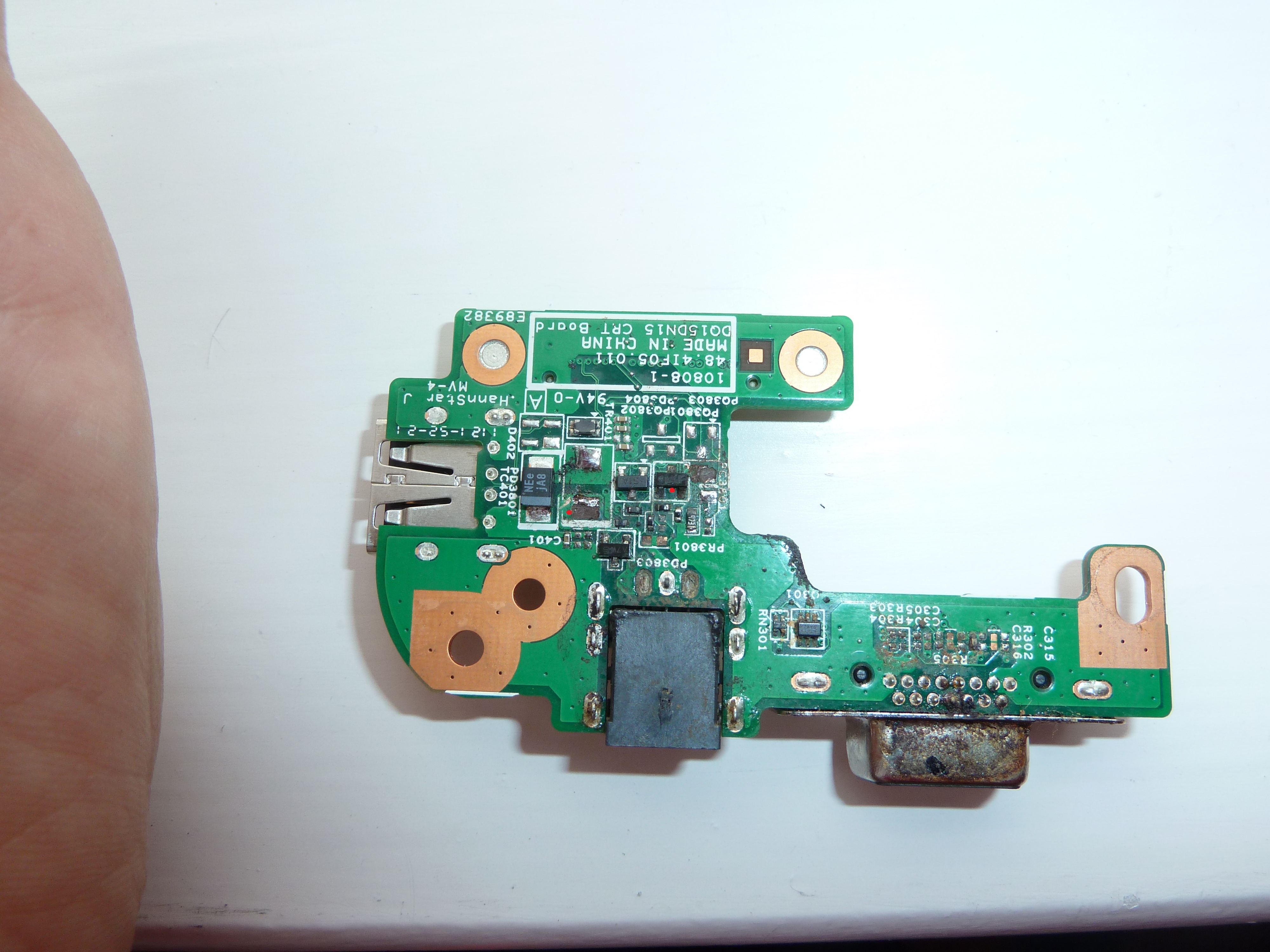

Czy ma może ktoś schemat lub w chwili obecnej takiego laptopa i mógłby sprawdzić gdzie idą scieżki ze zdjęcia poniżej ponieważ spaliło oba elementy przy okazji paląc wszystko wokóło i nie mogę namierzyć gdzie co powinno być. Element to moduł z gniazdem ładowania i vga oraz usb.Na zdjęciu zaznaczyłem dwoma kropkami gdzie prawdopodobnie mogę przylutować element ale to tylko moje przypuszczenia.

Obrazek

Re: Dell Inspirion n5110 moduł złacza ładowania i Vga schemat

przez Google Adsense [BOT] • 19 lipca 2012, 19:59

#2 Re: Dell Inspirion n5110 moduł złacza ładowania i Vga schemat

przez marioj77 • 19 lipca 2012, 22:10
A jaki element chcesz przylutować i po co Ci wiedza gdzie idą ścieżki? Ścieżki widać gołym okiem, dziur powypalanych nie widać.

#3 Re: Dell Inspirion n5110 moduł złacza ładowania i Vga schemat

przez jokeroo • 19 lipca 2012, 23:07
Żarty sobie kolega robi a te dwa puste miejsca po padach to co jest? Oba miejsca po kondensatrach. Jeśli widać gołym okiem tzn gdzie proszę pokaż które to?

#4 Re: Dell Inspirion n5110 moduł złacza ładowania i Vga schemat 

przez Rufio • 20 lipca 2012, 01:03
Witam!

Mam tylko te zdjęcie w dużej rozdzielczości, więc Ci szczegółowo nie pomierzę...

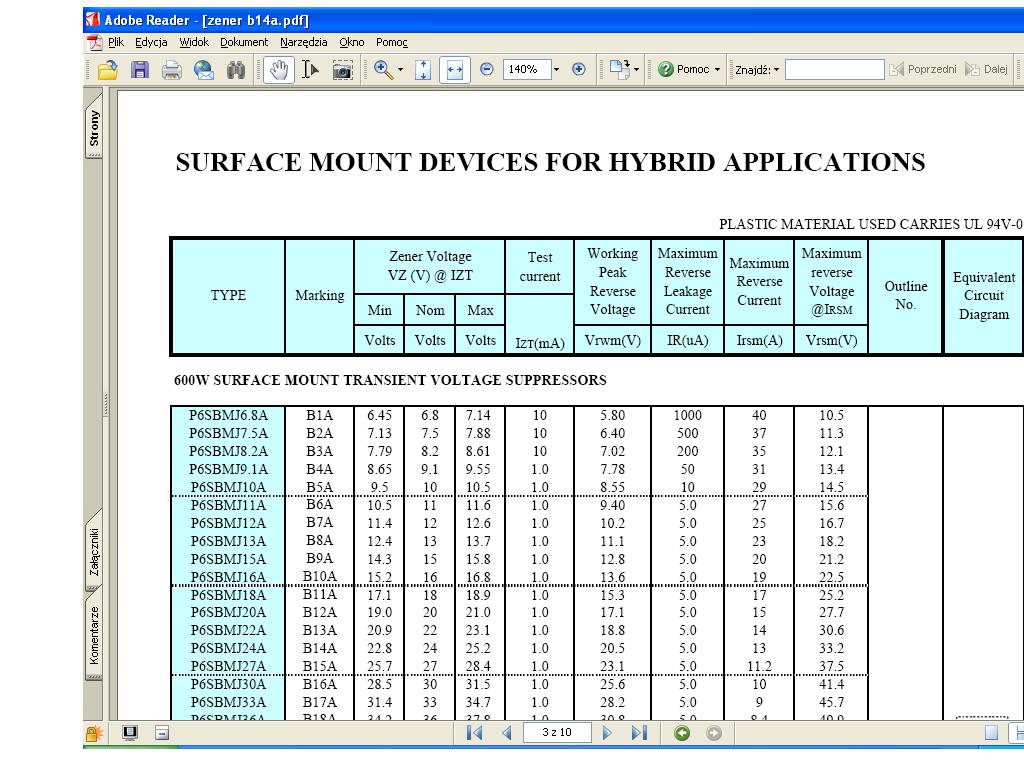

Brakujące u Ciebie elementy to PD3801 (dioda zenera B14A), oraz PC3801 – tej wartości nie znam, ale poszukaj podobnie wyglądających kondensatorów na płycie i pomierz. Mi on wygląda na 0.1U/50V

Pzdr
Rufio

Obrazek

Obrazek

#5 Re: Dell Inspirion n5110 moduł złacza ładowania i Vga schemat

przez Paulusplu • 20 lipca 2012, 04:07
Witaj, poniżej

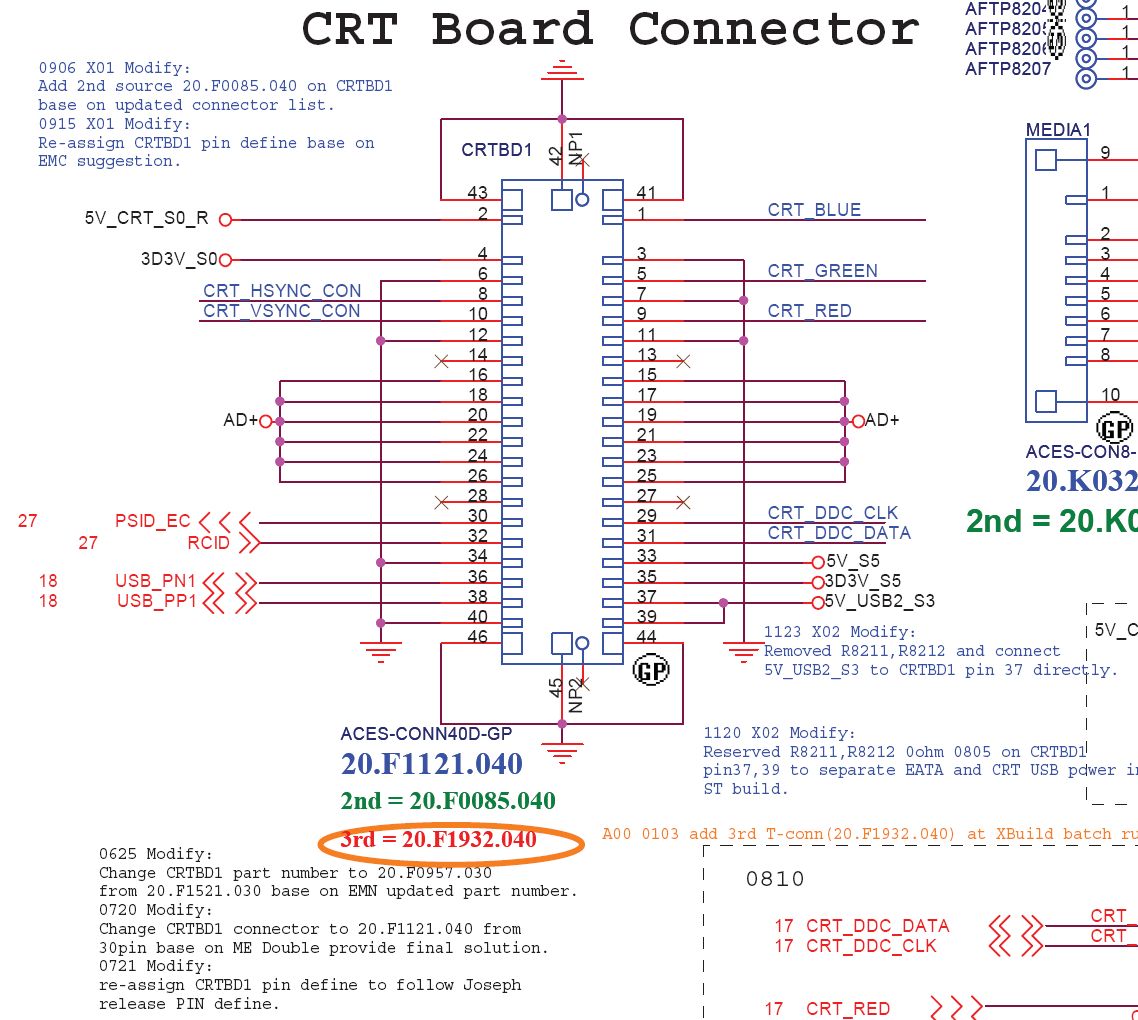

1. fragment schematu płyty ze złączem do twojej płytki, żebyś miał odniesienie do sygnałów i napięć jakie tam powinny być,

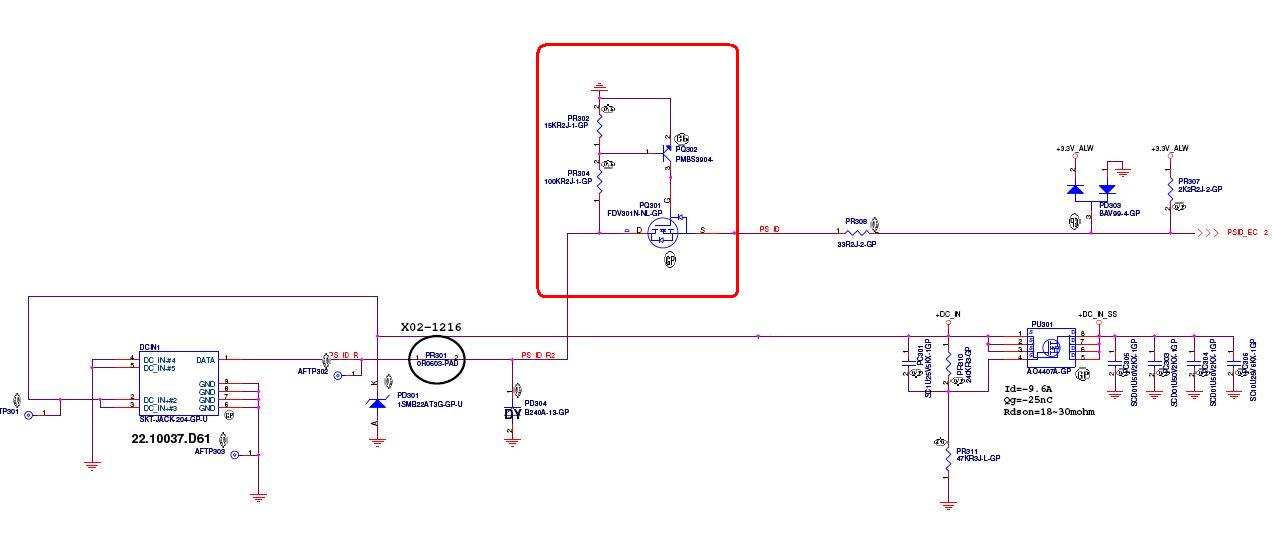

2. fragment innego laptopa, z zaznaczonymi tranzystorami w podobnej do Twojej konfiguracji (identyfikacja ładowarki, PSID_EC):
Obrazek
Obrazek

#6 Re: Dell Inspirion n5110 moduł złacza ładowania i Vga schemat

przez jokeroo • 20 lipca 2012, 16:17
Dziękuję zrobione laptop wstaje...ale po podłączeniu klawiatury niestety już nie, teraz zastanawiam się gdzie leży problem w klawiaturze , w kbc czy może w zasilaniu samym.Nie mam klawiaturki na podmiane niestety.
