Asus K50ij nie startuje z baterii

Asus K50ij nie startuje z baterii, z zasilacza działa OK.
Płyta K50ij rev 2.1
Na początku laptop nie ładował, po wymianie MB39A132 baterie ładuje ale nie włącza się na samej baterii.
Po podłączeniu zasilacza i baterii i włączeniu komputer odpala i działa. Po odłączeniu zasilacza w trakcie pracy komputer działa na baterii.
Jedyny problem to ze nie chce włączyć się na samej baterii.Gdzie szukać usterki?

No to mała zmiana - laptop sygnalizuje ładowanie diodą ale w windows pokazuje ładowanie ale cały czas jest 0%.

Taki objaw może wskazywać uszkodzenie elektroniki baterii .
Podstawiałeś inną ?
Sprawdź SMB0_CLK , SMB0_DAT oraz TS1#
(5,6 i 7 pin na gnieździe)

Testowałem na dwóch bateriach i na obu to samo.
Co do pomiarów to wygląda to tak:
na samej baterii
5 - 3,25V
6 - 3,25V
7 - 0,15V
z podłączonym zasilaczem
5 - skacze 3,20V - 3,25V
6 - skacze 3,20V - 3,25V
7 - 0,14V

Do sprawdzenia Q8804 (umiejscowiony przy "ramce" metalowej gniazda procesora w obudowie so8.
Jakie napięcie jest na bramce tego mosfet-a (n.4)? Sprawdź na samym zasilaczu, zasilaczu i baterii i na samej baterii. Możesz też podać napięcia na drenie i źródle.

Tylko zasilacz :
G - 0V
D - 0,23V
S -19,18V

Zasilacz + bateria:
G - 19,18V
D - 10,32V
S - 19,18V

Bateria:
G - 0V
D -10,32V
S - 10,32V

Napięcie na drenie świadczy o tym że bateria nie jest naładowana. Podłącz ją i podładuj, sprawdź czy napięcie na drenie wzrośnie z tych 10,32V. Jeżeli nie, pozostaje problem braku ładowania.

EDIT.
Jeżeli przetwornica dostała przebicia całkiem możliwe że został uszkodzony IT8502E-L. Spróbuj go podmienić.

To niestety nie ładuje baterii. A co do kbc to jest tam IT8500E, nie mam takiego ale już zamówiłem.

Podmień, zobacz w tedy i daj znać. Powinno wrócić do normy. Ten ITE mógł zostać poczęstowany przez przetwornice ładowania 19Voltami na liniach komunikacji i padły mu 2 porty GPIO, a efekty jak na "załączonym obrazku".

IT8500 wymieniony ale nadal bez zmian.

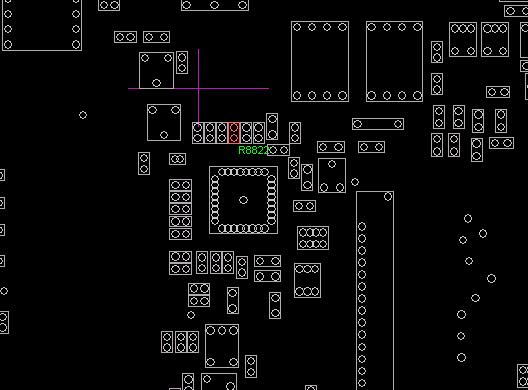

Sprawdź napięcie i opór na R8822, powinien wynosić 39,2K (taką wartość powinien mieć rezystor).
Zakładam że nie lutowałeś po raz pierwszy KBC i nie ma żadnych mostów z cyny.

Na R8822 - od strony MB39A132 jest 1,6V a z drugiej 4,9V
Opór tego rezystora bez wylutu - 16,6kOhm

ksuchy napisał(a):Tylko zasilacz :
G - 0V
D - 0,23V
S -19,18V

Tu coś nie gra - jeżeli na bramce jest 0V to tranzystor jest otwarty a tym samym na źródle i drenie powinien być ten sam potencjał.

Jeżeli kontrolka ładowania świeci tzn, że KBC dogadał się z baterią i wystawił CHG_EN.
Czy tranzystory Q8802 i Q8803 są sprawne?
Czy choć na ułamek czasu pojawiają się przebiegi sterujące na bramkach Q8802, Q8803?

Pozdrawiam,
Wojtek

Na chwilę obecną sprawa wygląda następująco:
- grzeją się Q8802 i Q8803
- bateria jest ładowana
- komputer odpala się z baterii
Pytanie dlaczego grzeją się Q8802 i Q8803.
Napięcia na nich wyglądają następująco:
Q8802
D - 18,82V
G - 14,76V
S - 11,49V

Q8803
D - 11,49V
G - spada od ok 1,6V do 0V
S - 0V

Stawiam że zwarty jest Q8802. Wylutuj i sprawdź. Q8803 też do sprawdzenia.
Podstawowa czynność przy wymianie spalonego układu przetwornicy to sprawdzenie sterowanych przez układ tranzystorów MOSFET. Myślałem że kolega wykonał tą czynność przed wlutowaniem nowego układu przetwornicy.

Tranzystory nie były zwarte ale mimo wszystko podmieniłem i dalej to samo grzeją się.

Usuń Q8804 i sprawdź czy nadal się grzeją, sprawdź na innej baterii.
Sprawdź ten tranzystor bo jest w kręgu podejrzanych.
Tranzystory te mogą się grzać z racji zupełnie rozładowanej baterii. Grzać się ok, ale nie parzyć.
Najlepiej jak byś włożył baterie w połowie naładowaną. Jaki pobór prądu podczas ładowania?
