Odnowa pola lutowniczego

Witam.
Dostałem do naprawy kartę graficzną Radeon serii 5850.

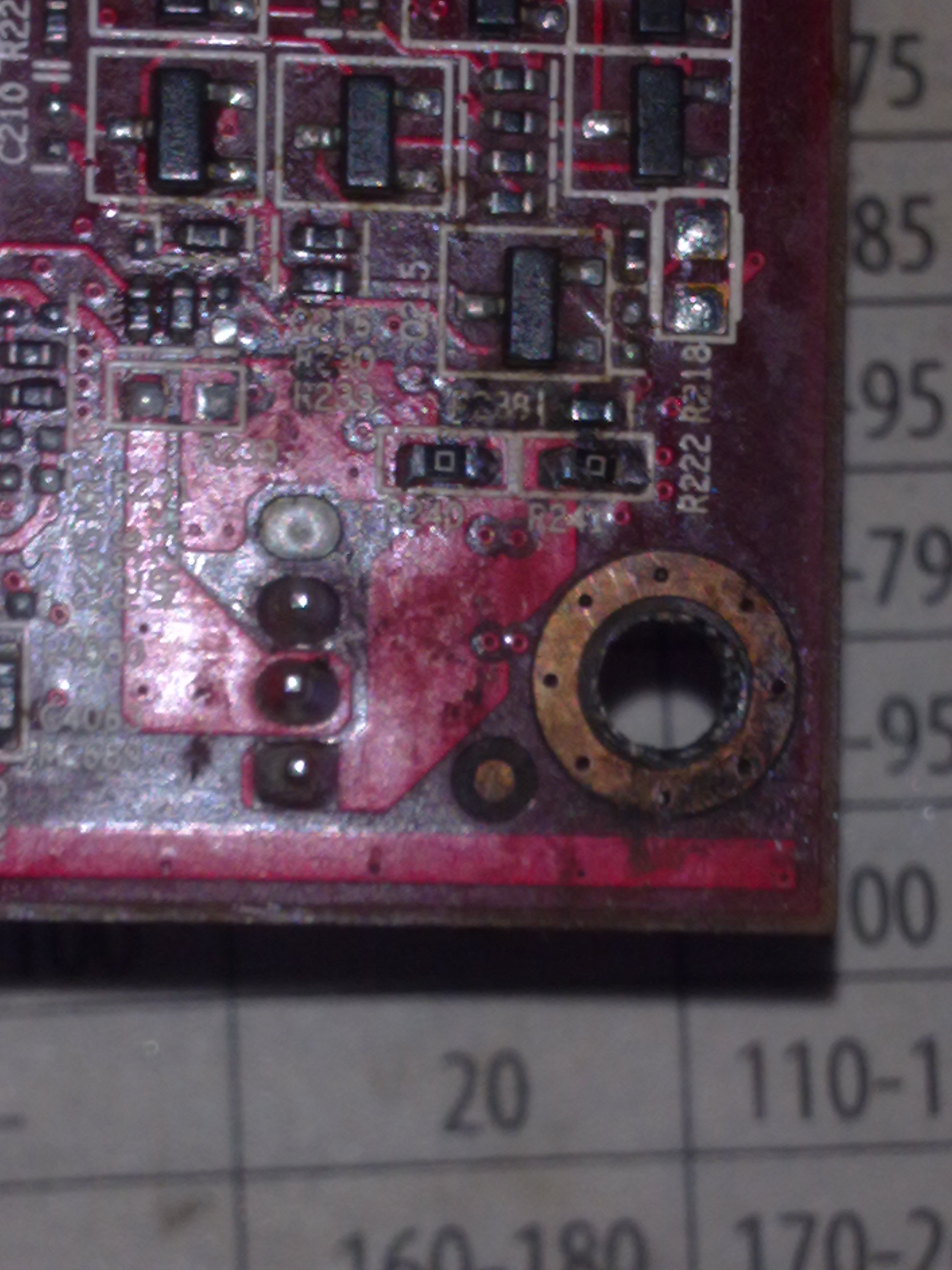

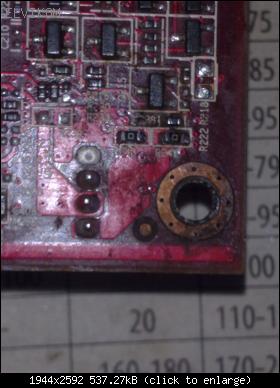

Ciekawa sprawa z tymi lutami bezołowiowymi jest bo całe elementy w nich odpadają. Co się dało to wsadziłem ale z jednym miejscem mam problem bo wraz z elementem odpadło pole lutownicze i nie ma do czego przylutować. Wie ktoś może jak to odnowić?

Wygląda na to, że urwane pole łączyło się z dwoma przelotkami po prawej stronie. Zobacz po drugiej stronie laminatu gdzie wychodzi przelotka, jeśli jest z czymś połączona możesz dolutować się do tego miejsca np. kynarem. Jeżeli nie, prawdopodobnie łączy się z jakąś warstwą wewnętrzną i bez schematu będzie to trudno określić.

Po drugiej stronie są rezystory jakieś ale nie wyglada to żeby były połączone.

Zdejm rezystory. Zobacz czy są pod nimi przelotki łączące się z polami lutowniczymi rezystorów. Usuń soldermaske z przelotki po jednej i drugiej stronie laminatu, zobacz które przelotki są połączone.

Zrób zdjęcie drugiej strony

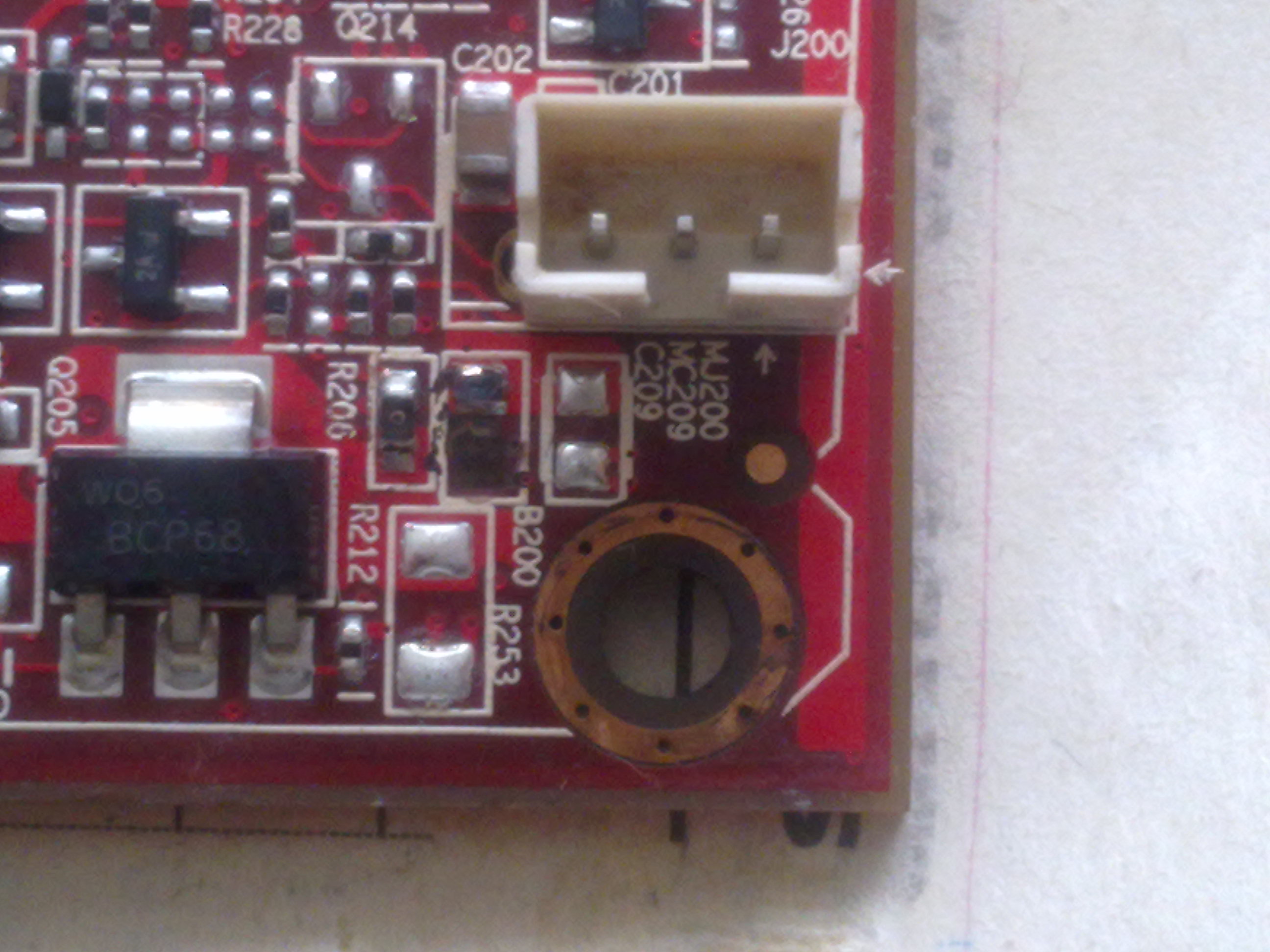

oto druga strona wygląda że przelotki z niczym się nie łączą

Jeżeli nie łączą się na powierzchni laminatu, to zapewne łączą się z którąś z wewnętrznych warstw.

Przelotki nie dotykają do tego miejsca co mi potrzeba odnowić. Czyli nie ważne do czego są. Co mam w miejsce ubytku zastosować? Pisaki ze srebrem do odnowy ścieżek się nadadzą?

Kolego cojestzajete - po pierwsze, proszę poprawić pisownię w poście wyżej.

cojestzajete wrote:nie dotykają do tego miejsca co mi potrzeba odnowić. czyli nie ważne do czego są.

Z załączonego w pierwszym poście zdjęcia wynika, że urwane pole dławika łączyło się z dwiema przelotkami po prawej stronie pola (jak napisał kol. bobert).
Jeśli nie przywrócisz tego połączenia, nie ma sensu odbudowywanie pola dławika i cała ta naprawa.
Nie zrobiono tego połączenia dla picu, tylko z określonym zamierzeniem.

Pisak ze srebrem się nie sprawdzi. Musisz dolutować się do przelotki. Możesz użyć cienkiego drucika albo kawałka ścieżki wyciągniętej z jakiejś płyty.

Kolego Vogelek23 a skąd wiesz że to był dławik? Może wiesz jaki dokładnie? Ja nie wiem najpierw chciałem się dowiedzieć jak odbudować to pole lutownicze a potem myśleć co tam wstawić. A kolega bebert niech powie czemu pisak ze srebrem się nie sprawdzi.

cojestzajete wrote:A kolega bebert niech powie czemu pisak ze srebrem się nie sprawdzi.

Ponieważ trzeba odbudować przelotkę, co pisakiem jest niewykonalne do zrobienia.

cojestzajete wrote:Kolego Vogelek23 a skąd wiesz że to był dławik?

Czy każdemu muszę się tłumaczyć z tego, że chodzę do wróżki i to ona mi podpowiada, co mam pisać na forum?
Skąd wiem - po prostu z doświadczenia.

cojestzajete wrote:Może wiesz jaki dokładnie?

A wiesz, że wiem? FBMJ2125HM330.
