#1 ASUS X52JC - płyta K52JC rev. 2.0 - zwarcie na jednej cewce-cykanie na zasilaczu

przez woxy • 19 marca 2012, 21:38
Witajcie,
mam laptopa X52JC po lekkim zalaniu, płyta wykąpana w izopropanolu, po podłączeniu zasilacza cyka przetwornica i mrugają diody. Tak cyklicznie się to powtarza.
Na baterii tylko gdy Power nacisnę to cyknie, a na zasilaczu non stop cyka bez naciskania power.
Jest zwarcie na jednej z cewek i wypalone elementy. Proszę o pomoc w ich identyfikacji.

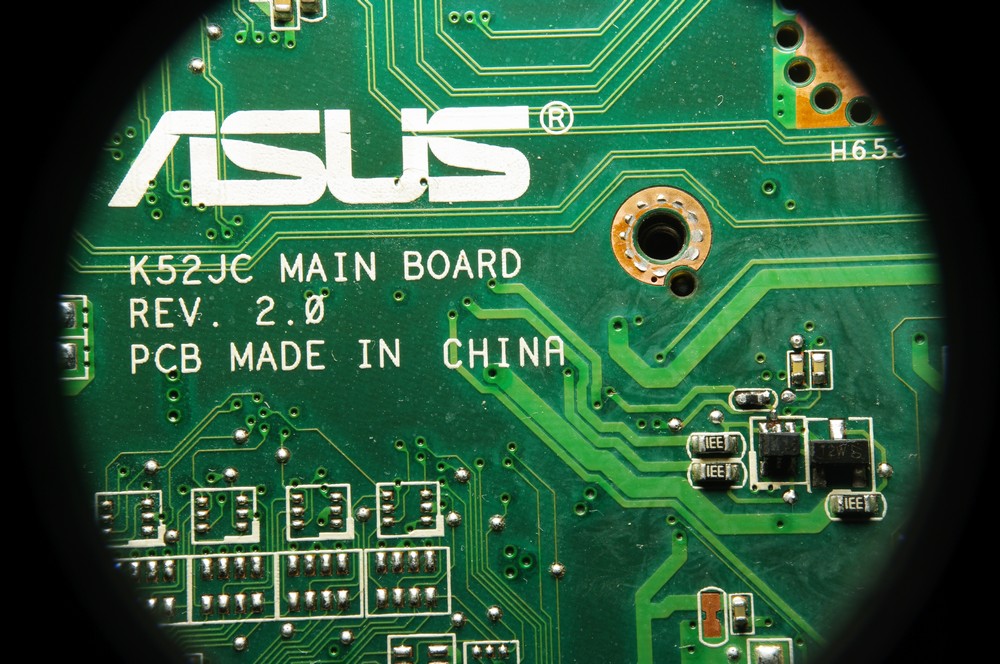

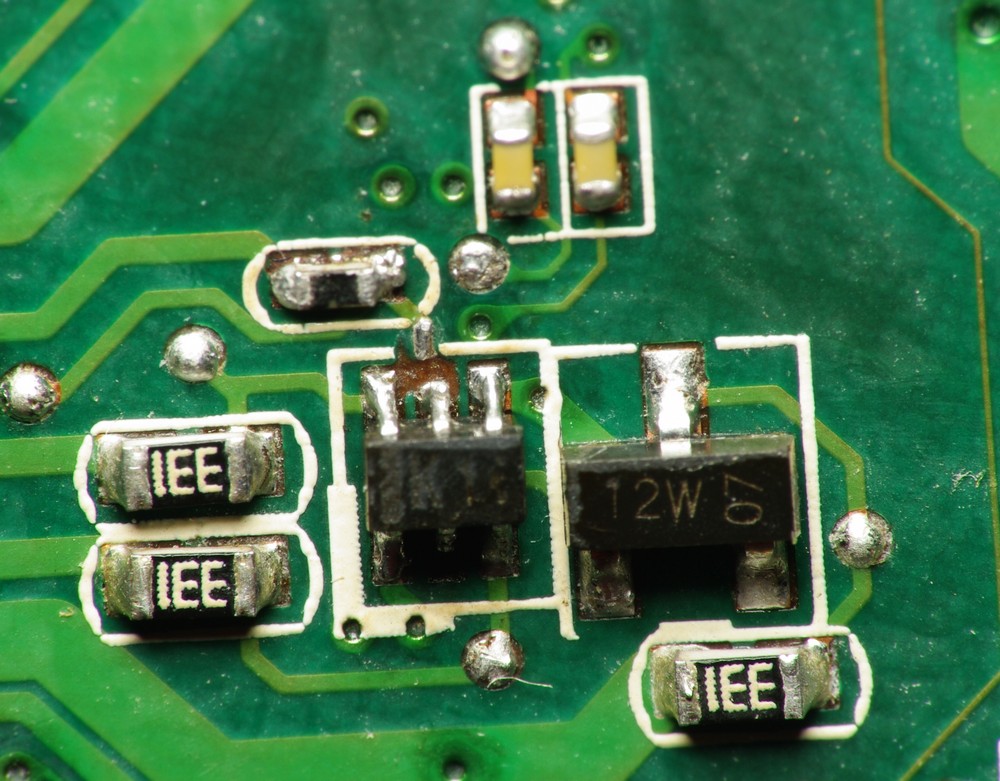

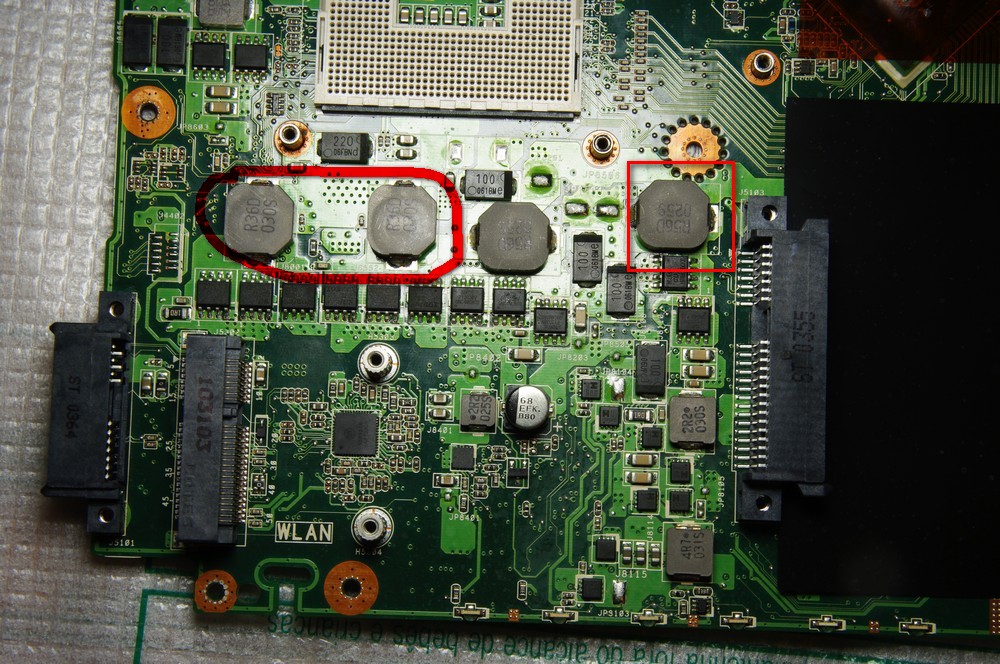

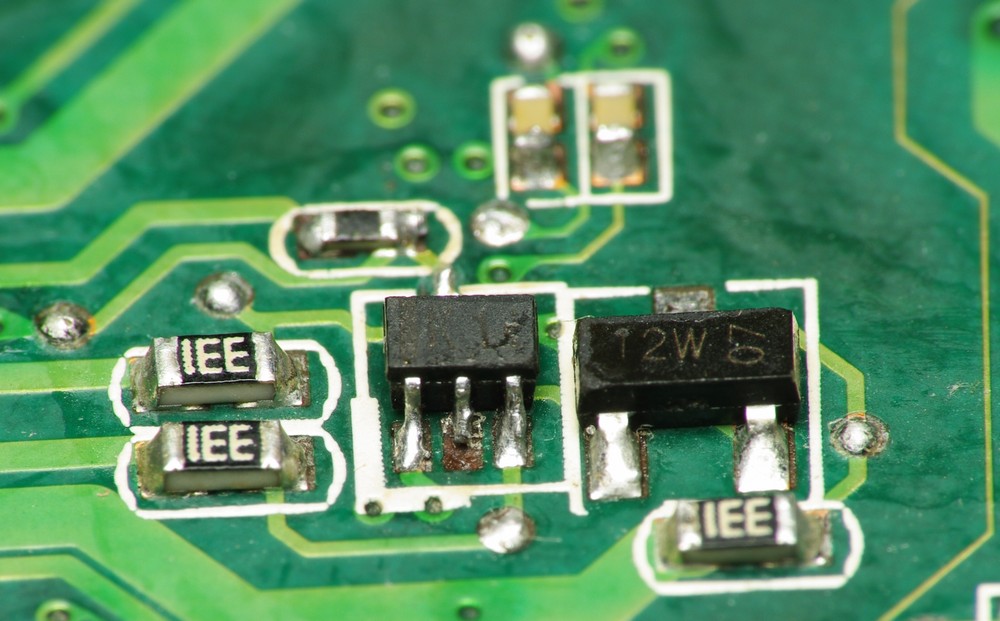

1. Upalone elementy i ich położenie (Oznaczenia K1, oraz 12W 07)
Obrazek
Obrazek
Obrazek

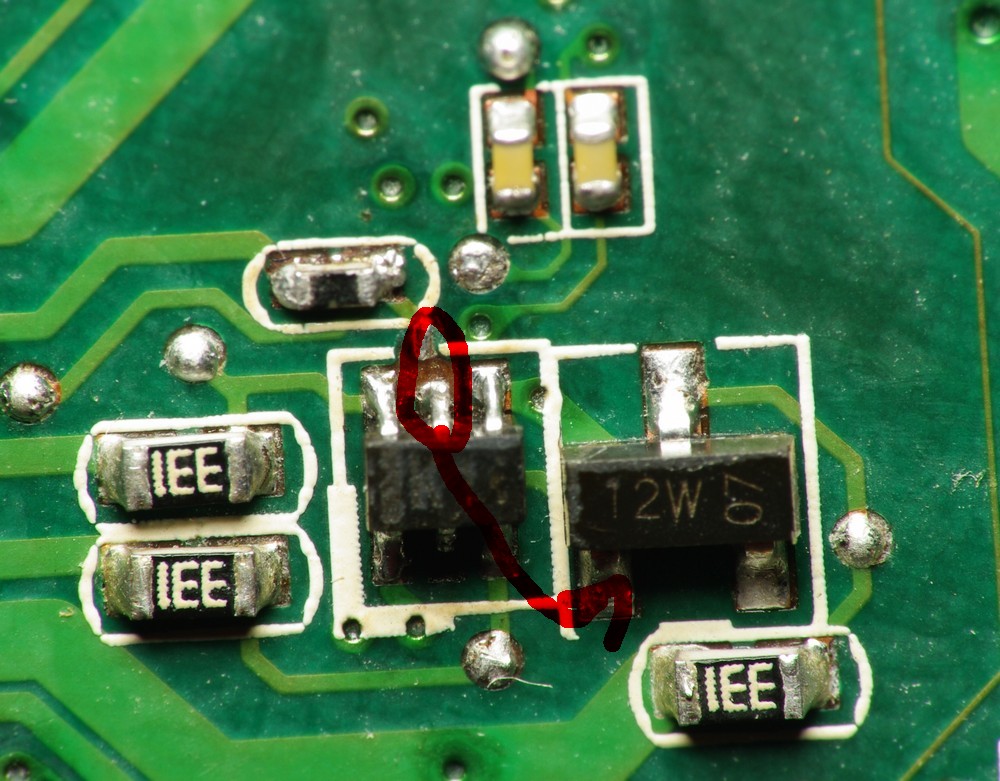

Czy na 2 zdjęciu środkowa noga powinna być połączona z tym lutem wyżej jak tutaj?
Idzie ona do elementu obok do nogi zaznaczonej grotem.
Obrazek

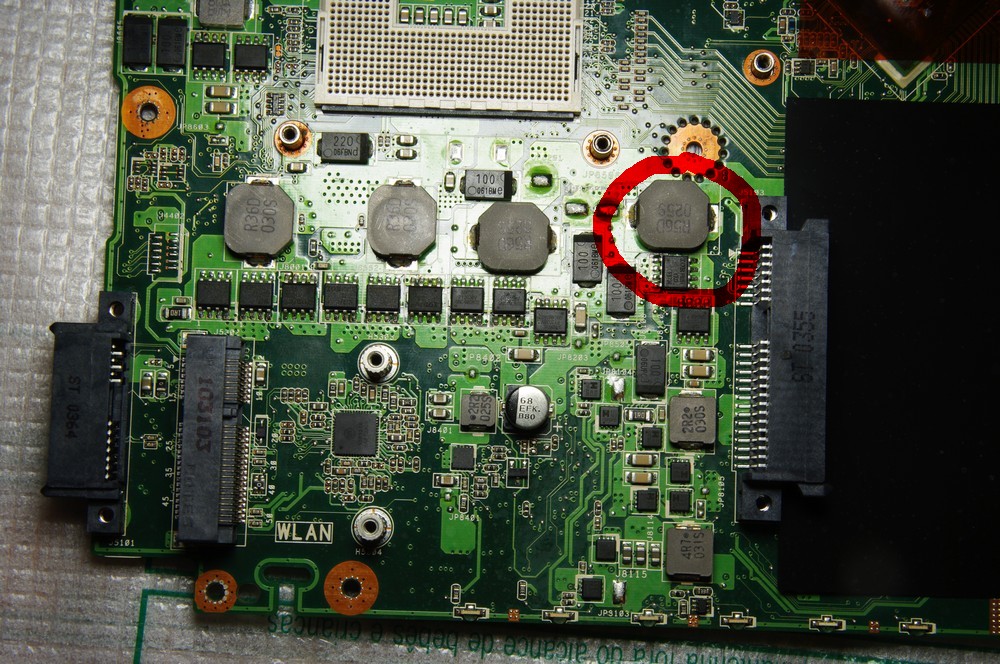

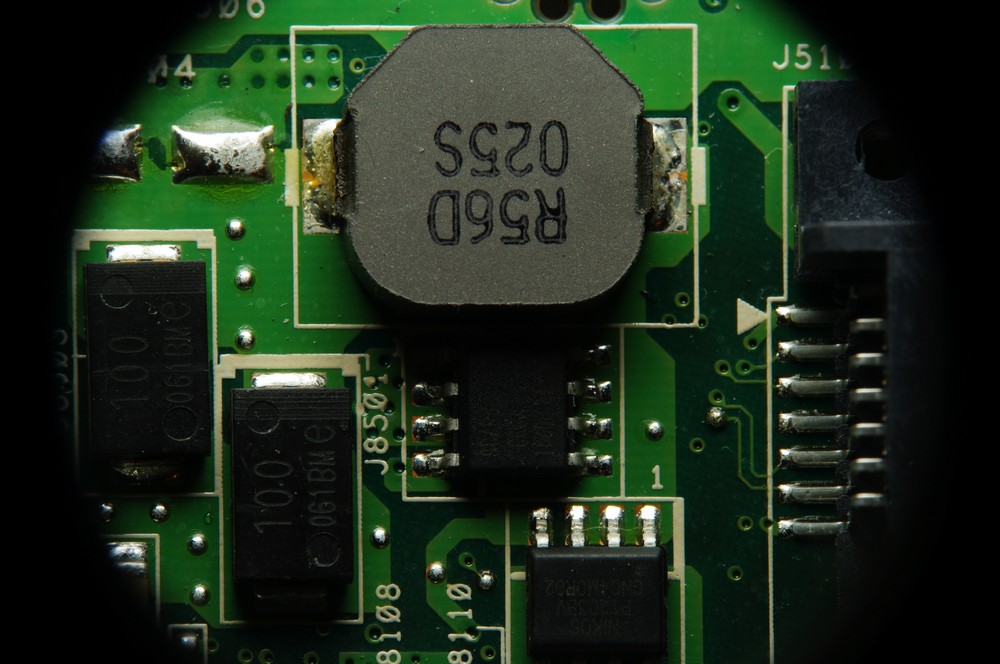

2. Zwarta cewka i jej położenie
Obrazek
Obrazek
Co to za cewka (jakiej gałęzi napięcia) i co szukać?

Re: ASUS X52JC - płyta K52JC rev. 2.0 - zwarcie na jednej cewce-cykanie na zasilaczu

przez Google Adsense [BOT] • 19 marca 2012, 21:38

#2 Re: ASUS X52JC - płyta K52JC rev. 2.0 - zwarcie na jednej cewce-cykanie na zasilaczu

przez farmer • 20 marca 2012, 00:06
K1 - UM6K1N
12W - 2N7002ET1G

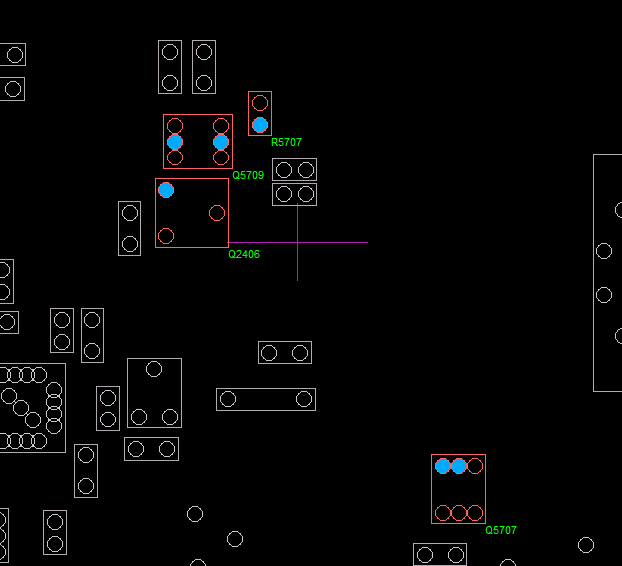

Piny połączone ze sobą (na niebiesko).
Obrazek

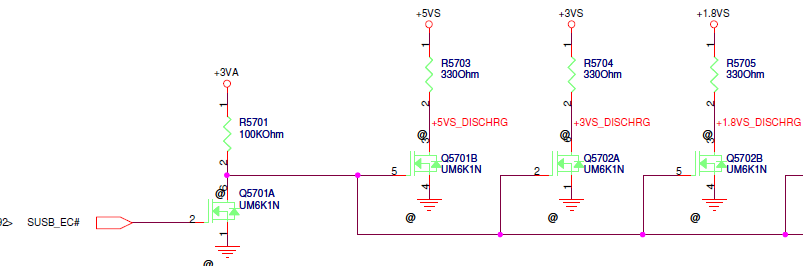

Jest to część układu rozładowania gałęzi zasilania NVDD i VCCPG NVidii N11M, podobny do tego:
Obrazek

Zaznaczona cewka to przetwornica napięcia NVDD.

#3 Re: ASUS X52JC - płyta K52JC rev. 2.0 - zwarcie na jednej cewce-cykanie na zasilaczu

przez woxy • 20 marca 2012, 08:30
Dzięki za info,

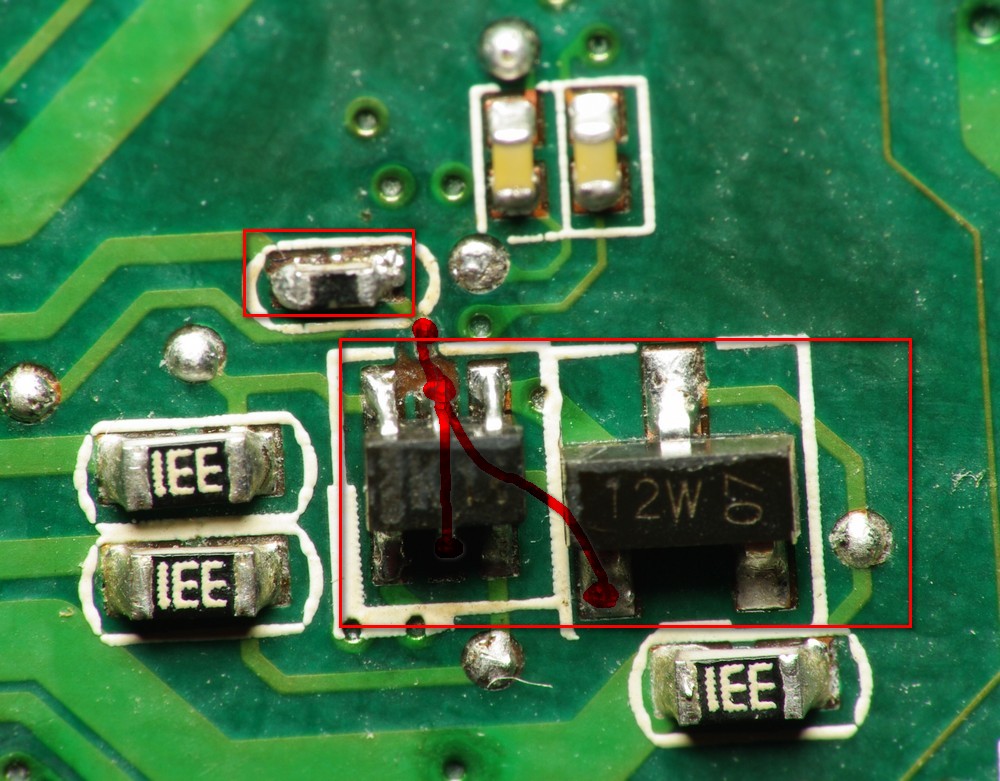

czyli ma być połączone tak:
Obrazek

Dodatkowo miałbym prośbę o dane, jeśli to możliwe:
1. Jaka powinna być rezystancja na rezystorze w kwadracie, i jakie napięcia przed i za nim?
2. Jakie napięcia powinny być na nogach elementów w dolnym kwadracie?

A co do cewki, to jednak chyba nie ma zwarcia, jest 8ohm do masy, i pojawia się napięcie coś trochę ponad 1V, więc chyba OK,
natomiast w tych cewkach obok nic się nie pojawia.
Obrazek

Dzisiaj spróbuję stetoskopem ustalić, która cewka fizycznie cyka.
Chętnie bym zerknął na kawałki schematu z wszystkimi tam obecnymi cewkami.

-- wtorek, 20 mar 2012, 13:35 --

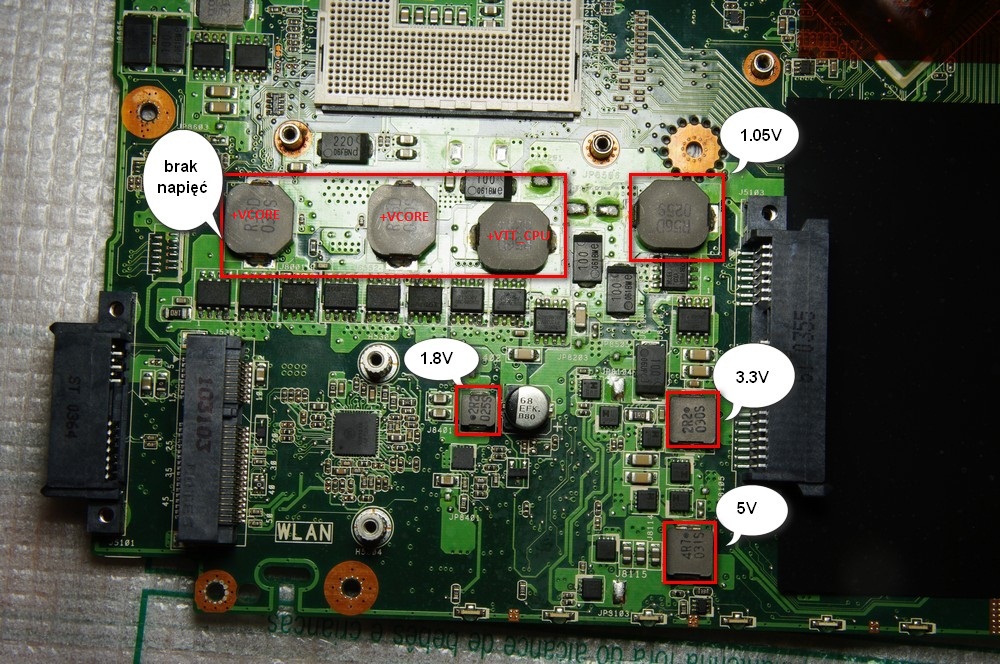

Pomierzyłem napięcia na cewkach i mam takie jak poniżej.
Na reszcie cewek brak napięć.
Po podłączeniu baterii, i włączeniu zasilacza, na chwilę mrugnie dioda ładowania,
póki cewka nie cyknie.

Obrazek

#4 Re: ASUS X52JC - płyta K52JC rev. 2.0 - zwarcie na jednej cewce-cykanie na zasilaczu

przez farmer • 21 marca 2012, 00:49
Schematu brak, osiągalny jedynie boardview. Po części podobny jest schemat ASUS K72JK https://www.elvikom.pl/viewtopic.php?p=15333#p15333.
Połączenie pinów OK.

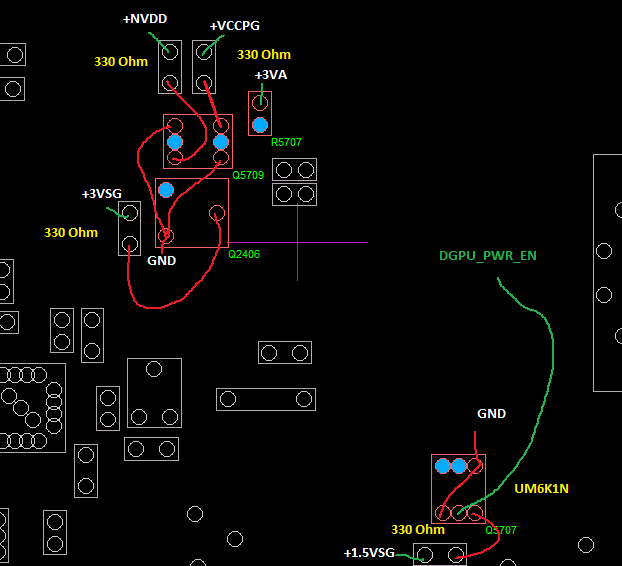

Rezystor 100kΩ, odpowiednik R5701 ze schematu powyżej, reszta zaznaczona na rysunku:
Obrazek
Cewki bez napięć to zasilanie CPU 2xVCORE i VTT_CPU.
Obrazek
