Witam
T61, 14,1", płyta FRU: 42W7648, T7500, X3100,
Laptop ma dziwną wadę, przy pierwszym uruchomieniu na zimno pokazuje komunikat Fan Error i sam się wyłącza. W tym czasie wentylator się włącza i kręci aż do samowyłączenia płyty, ok. 10 sekund) . Dalej po drugim uruchomieniu chodzi prawidłowo, tylko się zakręci i wyłącza. Ale już po pół godzinie nie używania jak ostygnie, znowu to samo. Klient o tym wyłączaniu nie mówił, ale robiłem czyszczenie wiatraka. Otworzyłem chłodzenie, usunąłem kurz, dałem odrobinę smaru silikonowego na wiatrak i poskręcałem.

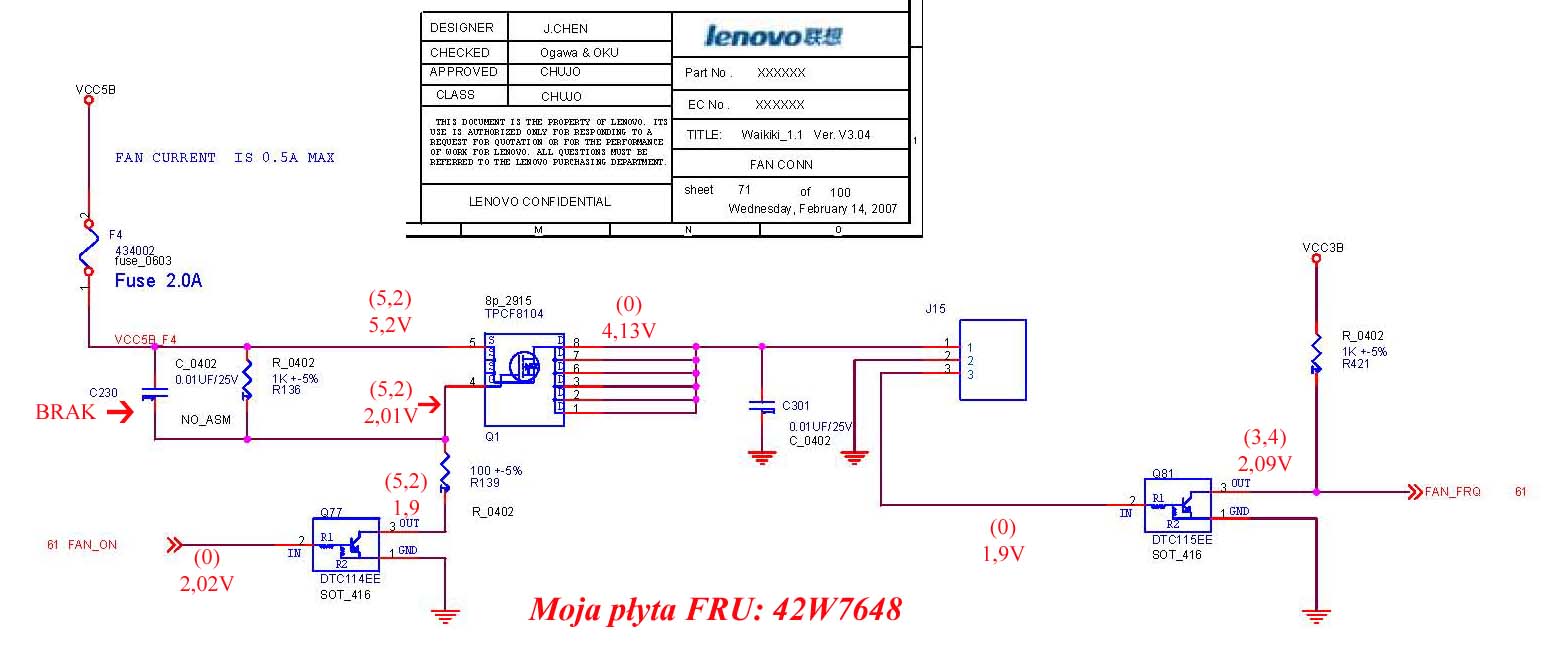

Wykręciłem płytę, znalazłem część schematu, pomierzyłem. Nie ma zwarć do masy, opory wyglądają dobrze (tylko R136 pokazuje 1K, ale niewylutowany, a jest razem z Q1), napięcia naniosłem na schemat. W nawiasie napięcie gdy wiatrak się nie kręci, poniżej po włączeniu się wiatraka. Wentylator włącza się zawsze z tą samą prędkością, która odpowiada ok. 2V FAN_ON.
Jak dla mnie wygląda to dobrze. Mamy oba napięcia, na sygnał FAN_ON wentylator startuje. Potrzebuję punktu zaczepienia, jakieś pomysły?
T61, 14,1", płyta FRU: 42W7648, T7500, X3100,
Laptop ma dziwną wadę, przy pierwszym uruchomieniu na zimno pokazuje komunikat Fan Error i sam się wyłącza. W tym czasie wentylator się włącza i kręci aż do samowyłączenia płyty, ok. 10 sekund) . Dalej po drugim uruchomieniu chodzi prawidłowo, tylko się zakręci i wyłącza. Ale już po pół godzinie nie używania jak ostygnie, znowu to samo. Klient o tym wyłączaniu nie mówił, ale robiłem czyszczenie wiatraka. Otworzyłem chłodzenie, usunąłem kurz, dałem odrobinę smaru silikonowego na wiatrak i poskręcałem.
Wykręciłem płytę, znalazłem część schematu, pomierzyłem. Nie ma zwarć do masy, opory wyglądają dobrze (tylko R136 pokazuje 1K, ale niewylutowany, a jest razem z Q1), napięcia naniosłem na schemat. W nawiasie napięcie gdy wiatrak się nie kręci, poniżej po włączeniu się wiatraka. Wentylator włącza się zawsze z tą samą prędkością, która odpowiada ok. 2V FAN_ON.
Jak dla mnie wygląda to dobrze. Mamy oba napięcia, na sygnał FAN_ON wentylator startuje. Potrzebuję punktu zaczepienia, jakieś pomysły?
. Winny był smar silikonowy. O ile do typowych konstrukcji jest naprawdę dobry, szcególnie gdy są już duże luzy, pod IBM/Lenovo tylko oliwa maszynowa. Akurat na wersztat trafił mi głośny T40, postanowiłem się pobawić, też dałem smar silikonowy i od razu komunikat Fan Error. Wyczysciłem, dałem oliwkę i kłopot zniknął, tak samo poszło w T61.
