Acer 3690 po lutowaniu gniazda przez magika

Dzień dobry,

Wpadł mi w ręce Acer 3690 (MB HBL51), w którym jakiś magik wylutował gniazdo zasilania i wlutował przewód od zasilacza bezpośrednio do płyty. Złącze PCN1 ma ma punkty od 1 do 6. Magik wlutował minus do 4 i 5 a plus ledwo co się trzymał w punkcie 1. I teraz moje pytanie: czy wszystkie punkty lutownicze są w tym gnieździe wykorzystane? Oraz czy dysponuje ktoś fragmentem schematu złącza ładowarki?

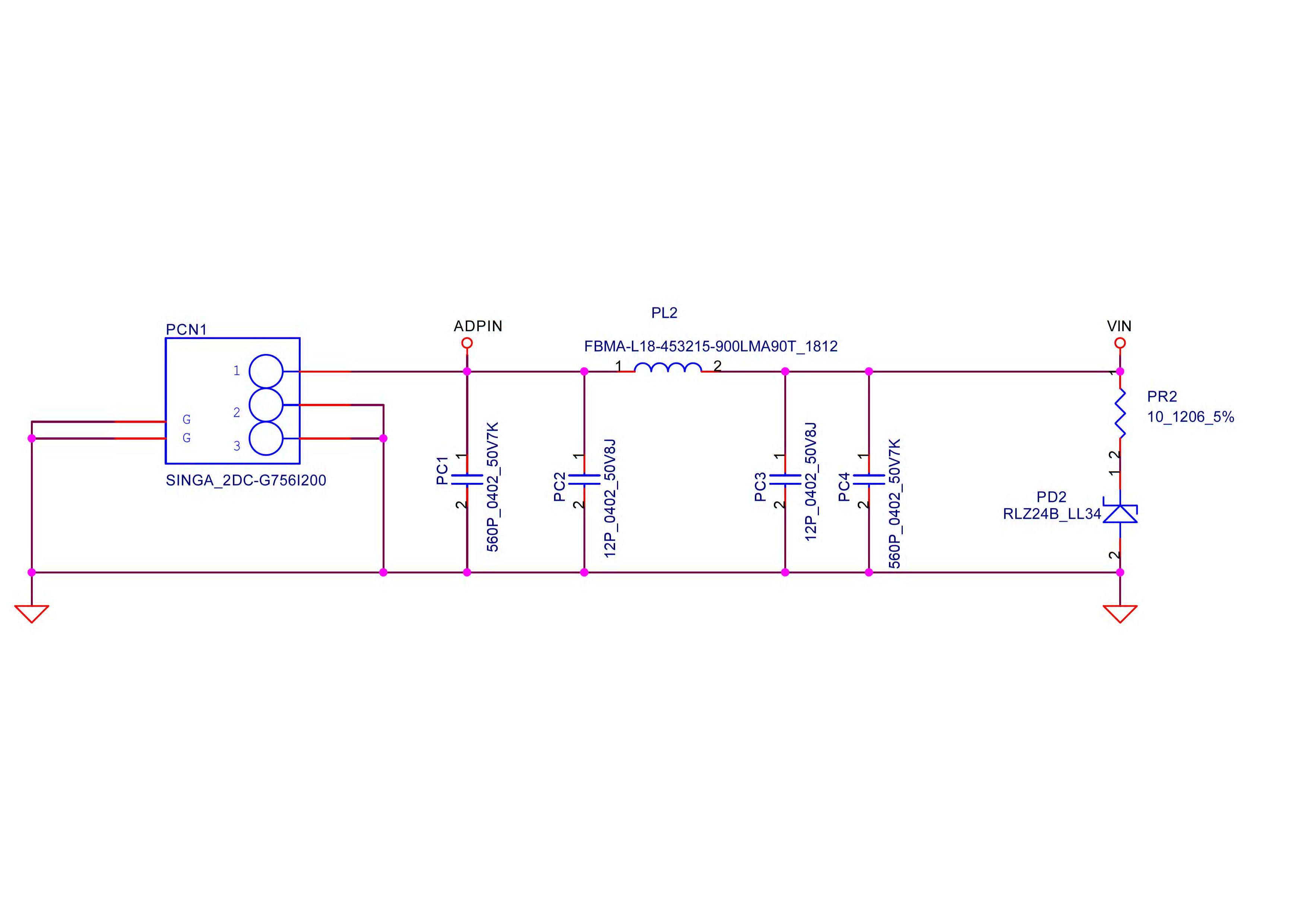

Tylko jeden punkt jest plusowy, reszta to masa (minus). Schemat gniazda w załączniku.

Proszę

marioj77 napisał(a):Tylko jeden punkt jest plusowy, reszta to masa (minus). Schemat gniazda w załączniku.

No właśnie ten schemat też znalazłem, ale nie ma na nim punktów 4-6. Acha, wydaje mi się po oględzinach, że w miejscu lutowania (+) powinna być (nie wiem jak się to fachowo nazywa) miedziana tulejka w laminacie.

A nie lepiej zalutować gniazdo takie jakie powinno być?
https://www.google.com/search?q=gniazdo ... 80&bih=869

tomcio napisał(a):A nie lepiej zalutować gniazdo takie jakie powinno być?

Tak też chcę zrobić, ale nie wiem czy wszystkie punkty do których wlutuję gniazdo są sprawne.

Sprawny musi być punkt tylko plusowy i przynajmniej jeden z masy.

Witaj

Musisz oczywiście zwrócić uwagę, czy Plus rozchodzi się po obydwóch stronach laminatu, wtedy ta przelotka będzie wymagana. Pomierz po wlutowaniu gniazda dokładnie również rezystancję pomiędzy plusem a masą, uszkodzony laminat na Plusie może przywierać na wewnętrznych warstwach z masą.

Dziękuję wszystkim za pomoc. Zalutowałem gniazdo i komputer odpalił. Jest jeszcze 2 mankamenty, które odkryłem:
1. Nie działają 2 porty USB z lewej strony.
2. Na klawiaturze nie działa kilka klawiszy - lewa strona litera A i kilka obok i prawa strona SHIFT i również kilka obok.
3. Przy próbie otwarcia obrazu z kamerki wywala explorera.

Co do portów to nie mam pojęcia o co chodzi, a co do klawiszy to 90% obstawiam klawiaturę.

Ma ktoś jakieś sugestie?

Na początek sprawdz, czy porty mają zasilanie 5V.

W Acerach 2 razy miałem zimne luty na nogach KBC, tzn noga była prawie całkiem luźna.

Dzięki za porady, po zainstalowaniu systemu na taki jak Pan Bóg na nalepce licencyjnej przykazał porty ruszyły, a klawiatura pomimo tego, że wygląda jak nowa ma uwaloną którąś linię. Temat zamykam.
