#1 Seagate Barracuda 7200.12 - pomoc w identyfikacji spalonych elementów.

by czorny • 4 January 2012, 18:14
Witam.

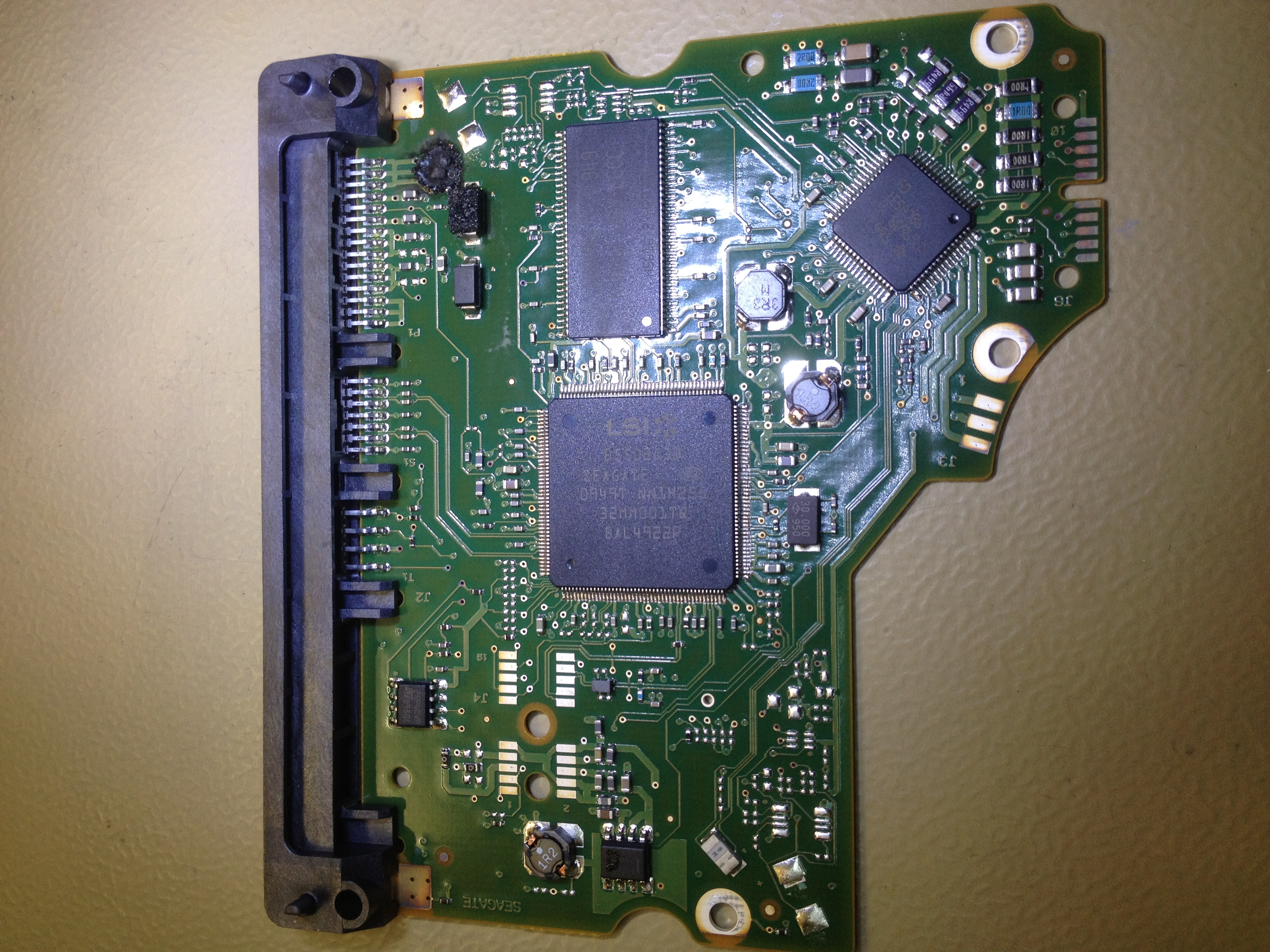

Dysk: Seagate Barracuda 7200.12 - ST31000528AS - 1TB

Dysk był osadzony w zewnętrznej kieszeni, ale przestał być "widziany" przez komputer(y). Dysk po wyjęciu nie okazywał żadnych oznak życia więc elektronika poszła pod lupe. Znalazłem przepalony transil na lini 12v (już wymieniony), ale spalone też zostały dwa inne mniejsze elementy i nie wiem czy są to dławiki, kondensatory czy rezystory, żeby móc je podmienić potrzebuję Waszej pomocy w ich zidentyfikowaniu. Wujek Google znajduje różne fotki tej elektroniki i wyraźnie widać, że u mnie skopciło te dwa elementy na popiół.

Z góry dziękuję za pomoc.

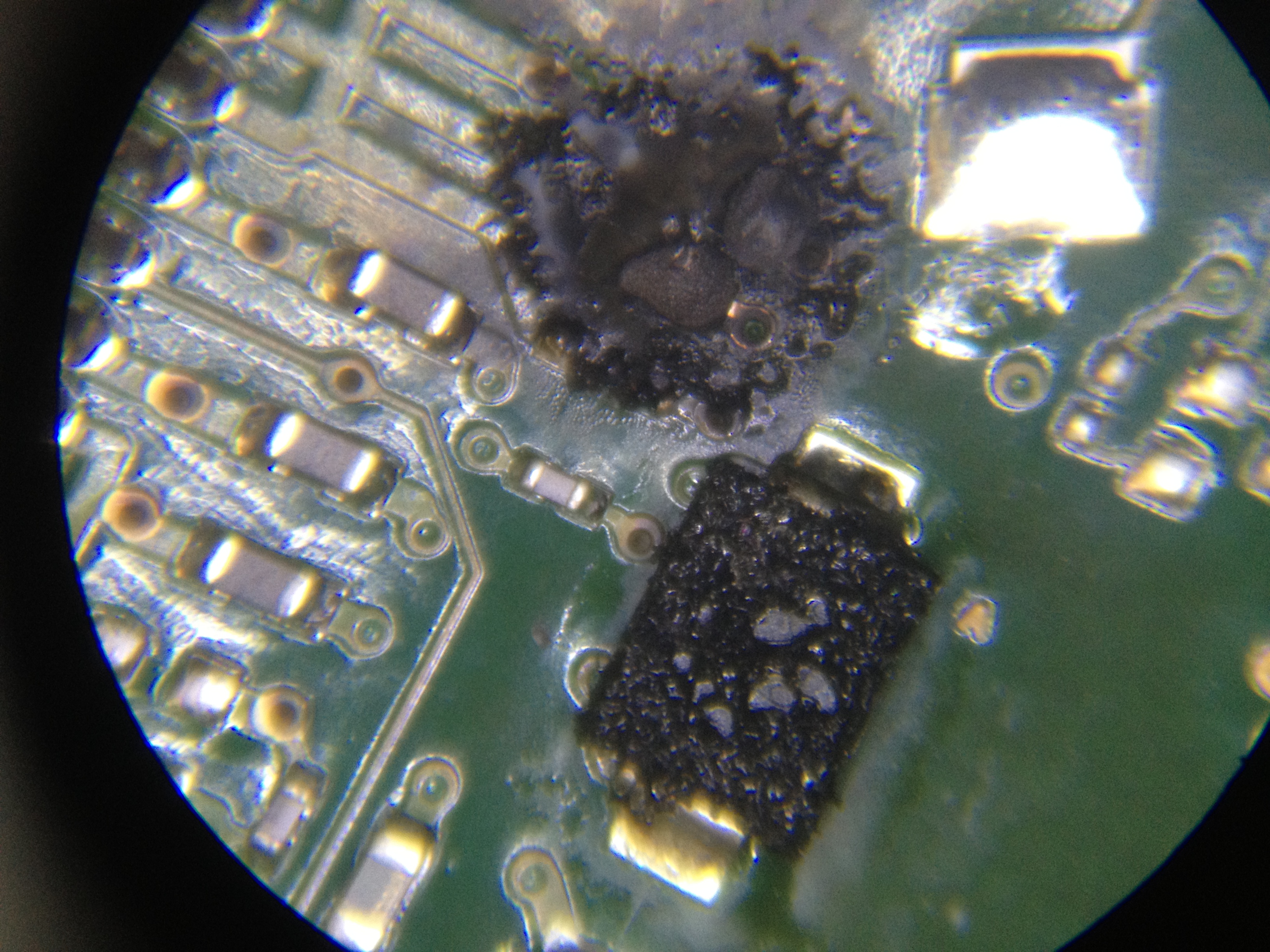

Fotka z pod mikroskopu przed oczyszczeniem.

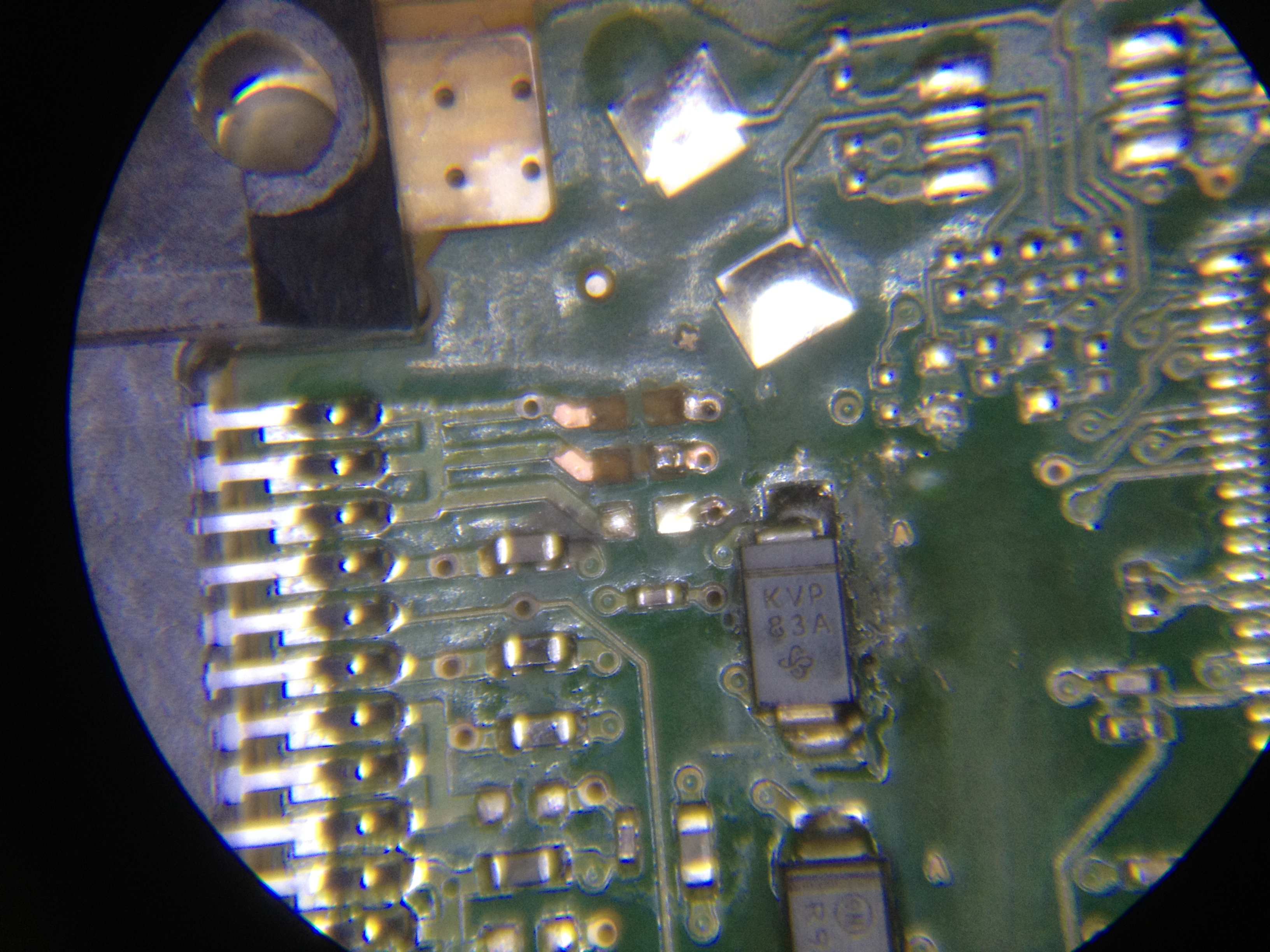

I fotka po oczyszczeniu:

Re: Seagate Barracuda 7200.12 - pomoc w identyfikacji spalonych elementów.

by Google Adsense [BOT] • 4 January 2012, 18:14

#2 Re: Seagate Barracuda 7200.12 - pomoc w identyfikacji spalonych elementów. 

by morph • 4 January 2012, 19:16
Witaj

Miałem ostatnio identyczny przypadek w identycznym dysku (kieszeń FreeAgent Seagate), wstawiłem dławiki i śmiga bez problemu, oczywiście po usunięciu transil'a.

#3 Re: Seagate Barracuda 7200.12 - pomoc w identyfikacji spalonych elementów.

by czorny • 4 January 2012, 21:08
Wstawiłem dławiki, ale transila też podstawiłem. Dysk podpięty do PC bezpośrednio działa, aż miło.

Dziękuję za pomoc morph.

Re: Seagate Barracuda 7200.12 - pomoc w identyfikacji spalonych elementów.

by Google Adsense [BOT] • 4 January 2012, 21:08
