Lenovo Y550 - nie działa na baterii, error, brak dzwieku.

Witam.
Mam problem z laptopem Lenovo Y550 - nie startuje na baterii, na zasilaczu działa, bateria sprawna 100% naładowana. Oprócz tego przy starcie wyświetla informacje ERROR 0701: usb Over Current On Hc/Port - Bus:00H Dev:1AH Fun:02H / Port:00H. W menadżerze urządzeń brak karty dźwiękowej (laptop jej nie wykrywa).
Mogę prosić o jakieś rady ewentualnie kawałek schematu?

Nie masz uszkodzeń w gniazdach usb? Można podejrzewać uszkodzenie mostu południowego.
Czy aktualizowałeś bios?

Właśnie zaktualizowałem Bios do najnowszej wersji i wymieniłem most południowy, gniazda USB działają bez problemu.

Niestety bez zmian :(

michal9411 napisał(a):Właśnie zaktualizowałem Bios do najnowszej wersji i wymieniłem most południowy , gniazda USB działają bez problemu.

A my nie wiemy czy to rozwiązało Twój problem, czy też nie.
Jeśli chodzi o wyświetlany błąd, wystarczy poszukać na Forum, problem opisano m.in. TUTAJ. Element taki znajdziesz bez problemu przy gniazdach USB, na ścieżkach 5V.

Wylutowałem dwa układy U33 i U34 nadal bez zmian.

Linie OverCurrent USB (12 szt.) są podpięte do +3.3V przez rezystory RP1, RP2, RP3. Sprawdź, czy na wszystkich nogach tych rezystorów jest 3.3V, czy nie ma na nich zwarcia. Ew. po ich zdjęciu, czy na stronach idących do mostka jest półprzewodnik (test diody).

Dzięki!!! uszkodzony był RP3 wymieniłem i pozbyłem się error-u , ale co dalej? Nadal brak dźwięku i laptop nie działa na baterii.

Czy bateria jest widziana w systemie i ładowana? Co podaje BatteryMon jako info o baterii? Sprawdź bezpiecznik PF2.
Podaj napięcia w stosunku do masy na n. 1/2, 3, 4, 5 złącza baterii (6/7 to masa) z samą baterią i z baterią+zasilacz.
Ten RP3 był uszkodzony fizycznie? Co się z laptopem działo wcześniej - zalany, spadł itp.?

Witam.

1.Bateria w systemie jest widziana – naładowana, dioda baterii świeci na biało.
2.BatteryMon pokazuje: 100% naładowana, napięcie 12,51, pojemność OK.
3.Bezpiecznik PF2 sprawny.
4.Napięcia na złączu samej baterii:
1/2-12V
3- 0V
4- 0V
5- 0V
6/7- masa
5.Napięcia na złączu baterii + zasilacz:
1/2-12V
3- 3,3V
4- 3,3V
5- 2,0V
6/7- masa
RP3 uszkodzony fizycznie mikro pęknięcie. Laptopa przyniósł Mi kolega, który sam próbował go naprawić, przypuszczam że więcej popsuł jak naprawił. Płyta wizualnie OK.

Jakie jest napięcie na n.1-3 PQ304 i na n.7 PU401 ISL6237 na samej baterii.

Na n.1-3 PQ304 jest 12V na n7 PU401 RT8206B jest 0V pomiar na samej baterii.

Na schemacie jest ISL, ale RT jest w zasadzie nóżkozgodny z nim, widocznie były tańsze .
Jakie jest napięcie na jego n.4 i 6.

n.4 0V, n.6 12V

Czy masz napięcie na włączniku POWER i NOVO? Powinno być równe napięciu baterii minus 2xdioda.

Schemat uruchomienia na baterii jest taki:
- naciśnięcie włącznika - podanie masy na diodę D26 i dalej na PR113
- napięcie ze środka dzielnika rezystorowego PR112/PR113 jest podane na bazę tranzystora PQ101, dzielnik od strony PR112 przez diodę PD101 połączony jest z plusem baterii
- w wyniku wysterowania PQ101 następuje jego otwarcie i podanie napięcia na PR110 i PR111 - jest to napięcie oznaczane na schematach Compala VS
- napięcie VS przez diodę zenera PD402 RLZ5.1B podane jest na dzielnik rezystorowy PR412/PR413
- ze środka dzielnika napięcie jest podane na n.4 PU401 - EN_LDO, co powoduje uruchomienie PU401 - wytworzenie napięcia LDO na n. 7.

Po przyciśnięciu przycisku POWER na n.7 PU401 pojawia się napięcie 5,13V i jest tak długo jak trzymam przycisk ,natomiast laptop nie uruchamia się. Jak puszcze przycisk dioda od POWER zapala się na ułamek sekundy.
Jakie napięcia powinny być na PU401 przy zasilaniu z baterii.

Napięcie na n.4 PQ304 powinno być równe ok. 6V, tranzystor otwarty. Po pojawieniu się +5V na n. 7 PU401 (napięcie VL) powinny pojawić się napięcia na n.14 i 27 PU401 i powinny pojawić się napięcia 3.3V i 5V na cewkach PL401 i PL402. Po puszczeniu klawisza POWER KBC/EC powinien rozpocząć normalną procedurę startu. Jak zachowuje się napięcie na n. 1-3 PQ304 przy próbie włączenia, najlepszy byłby pomiar oscyloskopem cyfrowym z pamięcią. Zdejmij też PQ303 i sprawdź, czy dalej będzie napięcie z baterii na n. 1-3 PQ304.

Napięcie na n.4 PQ304 – 6,09V.
Po przytrzymaniu przycisku POWER pojawiają się napięcia na cewkach PL401 i PL402 3,3V i 5V (n.14 PU401 - 1,2V , n.27 PU401 – 2,0V)
Napięcie przy próbie włączenia na 1-3 PQ304 12,37V (ani drgnie) przy zdjętym PQ303 nadal jest napięcie na n.1-3 PQ304. 12,37V
Przy KBC/EC jest zworka J2 jak zą złacze i przytrzymam to laptop startuje na baterii.

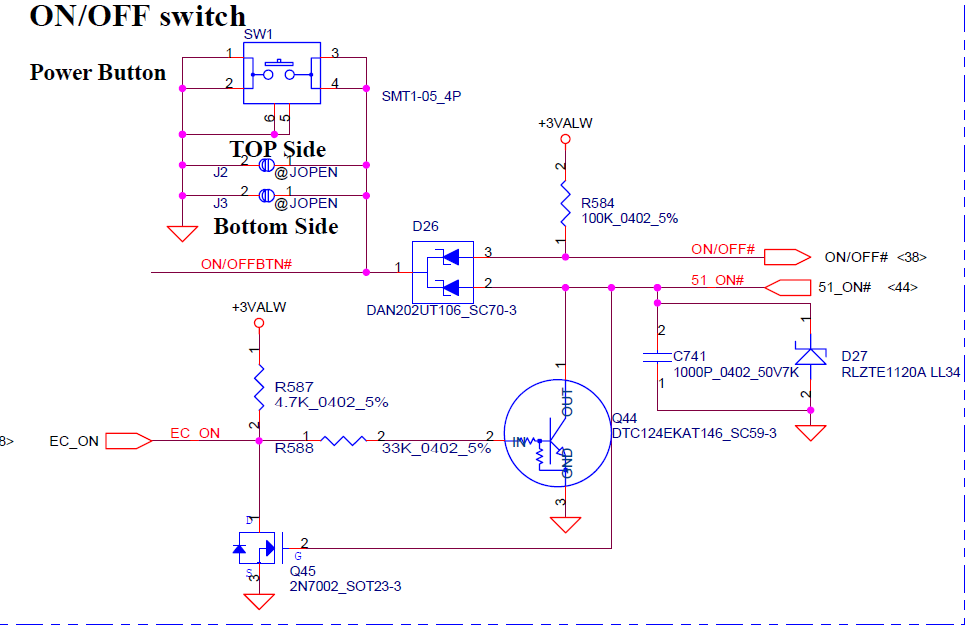

No to zostaje do sprawdzenia chyba ostatnia rzecz: aby po puszczeniu klawisza POWER dalej był otwarty tranzystor PQ101 i było napięcie VS, to musi pozostać stan niski przed PR113 (sygnał 51_ON#). Kontroler EC/KBC powinien wystawić stan wysoki na n.102 (EC_ON) i otworzyć Q44 zgodnie z załączonym fragmentem schematu. J2 - jak widać na schemacie, powinno to samo dziać się z normalnym klawiszem POWER, czyżby był uszkodzony?

To jest normalnie coś dziwnego okazało się że nie jak zwieram to laptop startuje tylko jak trzymam np.: igłą n.3 SW1 (J2) a drugą ręką do masy , przyciskam POWER i laptop działa puszczam igłę i laptop zdycha.

Nie jest czasem przebita dioda D26? Wypnij taśmę z przyciskami i sprawdź, czy dzieje się to samo. Zdejmij D26 i sprawdź oporność na ON/OFFBTN# na max. zakresie oporności miernika - powinna być czysta przerwa. Sprawdź działanie Q44.
