Schemat Dell Inspiron 1521 1721 Quanta FX5 DA0FX5MB8D0

Nick:

Vogelek23

Ranga:

Administrator

Posty:

17045

Polubienia:

290

#1 Schemat Dell Inspiron 1521 1721 Quanta FX5 DA0FX5MB8D0

---

przez Vogelek23 • 12 grudnia 2010, 22:57

Schemat
Model: Dell Inspiron 1521, 1721

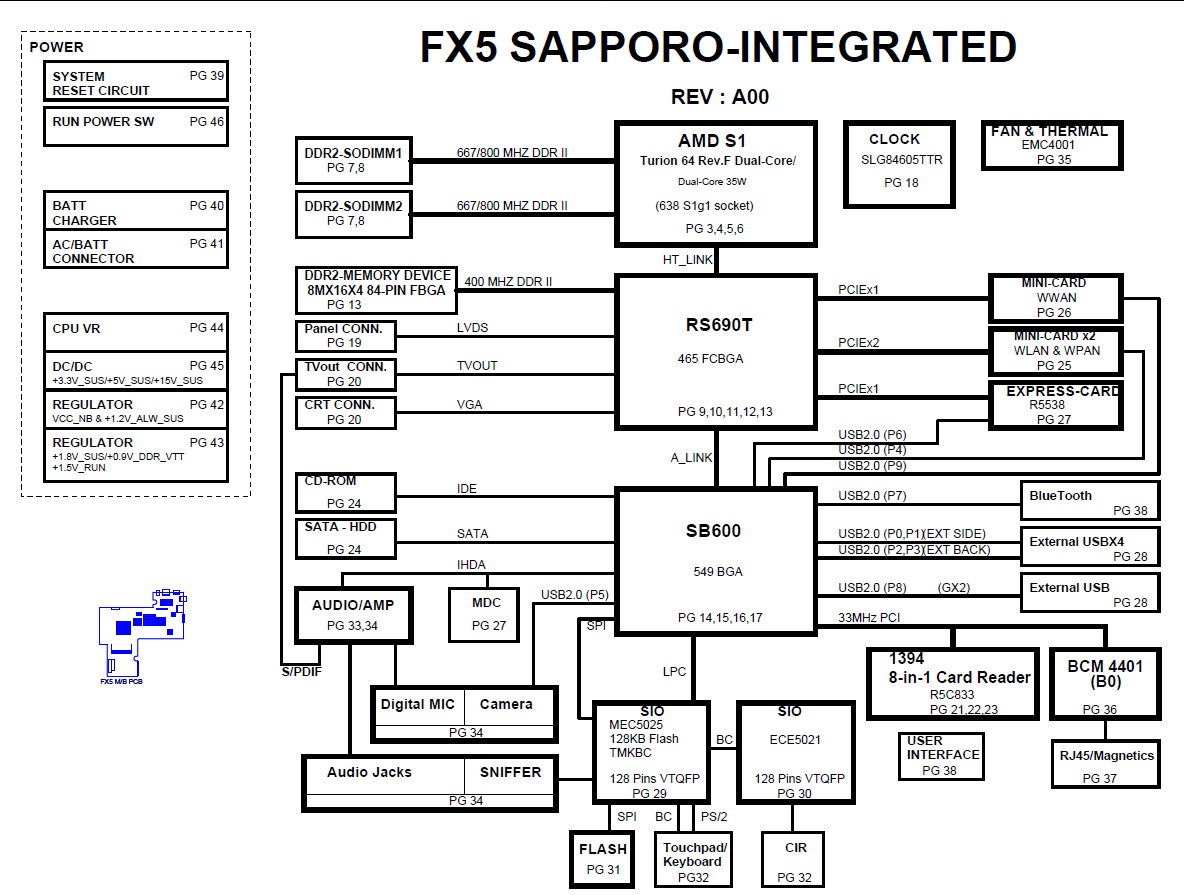

Platforma: Quanta FX5 DA0FX5MB8D0 (SAPPORO-INTEGRATED)
REV: A00 (1A)

fx5_0504_a00-03.pdf

Boardview
Model: Dell Inspiron 1521, 1721
Platforma: Quanta FX5 DA0FX5MB8D0
REV: D

FX5 Board View.zip

Schemat (Daughter Boards)
Model: Dell Inspiron 1521, 1721
Platforma: Quanta FX5 DA0FX5MB8D0
WIFI SWITCH BOARD Quanta FX5 DAFX5TH18D0 Rev: X01 (A)
WIFI SWITCH BOARD Quanta FX5 DAFX5TH18D0 Rev: X02 (A)

Archiwum.zip

Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.

Nick:

Google Adsense [BOT]

Ranga:

BOT

Re: Schemat Dell Inspiron 1521 1721 Quanta FX5 DA0FX5MB8D0

---

przez Google Adsense [BOT] • 12 grudnia 2010, 22:57

Online

Nick:

Vogelek23

Ranga:

Administrator

Posty:

17045

Polubienia:

290

#2 Re: Schemat Dell Inspiron 1521 FX5 GX2

---

przez Vogelek23 • 3 września 2011, 15:34

Schemat (Daughter Boards)
Model: Dell Inspiron 1521, 1721

1. USB BOARD Quanta GX2 DA0GX2TB8C0 Rev: 0.1
2. WIFI SWITCH BOARD Quanta GX2 DAGX2TH18C0 Rev: A
3. HDD SATA BOARD Quanta GX2 DA0GX2HD4B0 Rev: 0.1
4. EXPRESS CARD BOARD Quanta GM2 DA0GM2TH8C1 Rev: 0.1
5. EXPRESS CARD BOARD Quanta FX5 DA0FX5TH8D0 Rev: 0.1
6. AUDIO JACK BOARD Quanta GM2 DAGM2CAB6C0 Rev: A
7. AUDIO JACK BOARD Quanta FX5 DA0FX5AB8D0 Rev: A
8. CIR BOARD Quanta FX5 DAFX5TH28C0 Rev: A

Archiwum.zip

Power On Sequence
Model: Dell Inspiron 1521, 1721
Platforma: Quanta FX5 DA0FX5MB8D0

Power On Sequence.pdf

Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.
