#1 Lenovo L14, płyta NM-C741 - nie włącza się

przez krisark • 13 lutego 2026, 18:01
Witam wszystkich,
Lenovo L14, płyta NM-C741 GL4A5/GL5A5 Rev: 1.0
Laptop po podłączeniu do zasilania pobiera 20,12V ale 0,000A
Usterka pierwotna to uszkodzony PQ0204, został wymieniony, laptop po wymianie PQ0204 uruchomił się normalnie i podziałał jakieś 10 sek po czym zgasł. Objaw był taki, że wentylator wkręcił się na obroty tak jakby robił reset i zgasł, teraz już nie reaguje na przycisk power.
Wymieniony został też układ PU0201 ale rezultat jest identyczny.
Po podłączeniu zasilacza na PR0201 jest prawidłowe napięcie 20,12V.
Brak ładowania baterii, aczkolwiek nie wiem czy bateria do końca sprawna.
Brak napięć +5VALW i +3VALW.

PU0501:
pin 5 - 3,27V
pin 7 - 9,23V
pin 10 - 0,00V

PU0301:
pin 2 - 0,00V
pin 5 - 9,23V
pin 11 - 3,28V

PL0301 - 4,20kΩ
PL0501 - 26,10kΩ
PL0202 - 2,46MΩ
PL1601 - 1,86kΩ
PL1401 - 32,92Ω
PL0909,PL0903 i PL0906 - 4,60Ω
PL1003 - 7,86Ω
PL0601 - 427,20Ω
PL0401 - 46,80kΩ
PL0701 - 22,70kΩ

Proszę o pomoc w namierzeniu problemu.

Re: Lenovo L14, płyta NM-C741 - nie włącza się

przez Google Adsense [BOT] • 13 lutego 2026, 18:01

#2 Re: Lenovo L14, płyta NM-C741 - nie włącza się

przez krisark • 15 lutego 2026, 18:15
Nikt nie ma żadnego pomysłu?

#4 Re: Lenovo L14, płyta NM-C741 - nie włącza się

przez krisark • 16 lutego 2026, 21:55
PU0301:
pin 1 - 4,77V
pin 6 - 0,00V
pin 9 - 4,92V

PU0501:
pin 1 - 0,00V
pin 6 - 3,28V
pin 8 - 9,23V
pin 9 - 0,00V GND

#5 Re: Lenovo L14, płyta NM-C741 - nie włącza się

przez clops35 • 16 lutego 2026, 22:05
Zmierz napięcie na wszystkich pinach Q8502.

Pinout Q8502.
Obrazek

#6 Re: Lenovo L14, płyta NM-C741 - nie włącza się

przez krisark • 17 lutego 2026, 08:27
Q8502:
pin 1 - 3,28V
pin 2 - 0,00V
pin 3 - 3,28V

#7 Re: Lenovo L14, płyta NM-C741 - nie włącza się

przez clops35 • 17 lutego 2026, 14:54
Zmierz napięcia na:
n.14, 15, 19, 63, 64, 73, 75, 79, 91, 102, 104, 105, układu UEC1 (KBC),
n.9 i 35 U5901.

#8 Re: Lenovo L14, płyta NM-C741 - nie włącza się

przez krisark • 18 lutego 2026, 08:22
UEC1 (KBC):
pin 14 - 0,00V
pin 15 - 0,00V
pin 19 - 3,28V
pin 63 - 0,00V
pin 64 - 0,00V
pin 73 - 3,35V
pin 75 - 3,28V
pin 79 - 0,00V
pin 91 - 0,00V
pin 102 - 3,28V
pin 104 - 0,04V
pin 105 - 0,00V

U5901:
pin 9 - 3,35V
pin 35 -1,79V

#9 Re: Lenovo L14, płyta NM-C741 - nie włącza się

przez clops35 • 18 lutego 2026, 13:05
Zmierz rezystancję do masy na n.91 KBC.

#10 Re: Lenovo L14, płyta NM-C741 - nie włącza się

przez krisark • 18 lutego 2026, 16:57
UEC1 (KBC):
pin 91 - 98,72kΩ

#11 Re: Lenovo L14, płyta NM-C741 - nie włącza się

przez clops35 • 18 lutego 2026, 17:47
KBC jest martwe, nie wystawia pierwszego podstawowego sygnału.
Wysypał się wsad, albo samo KBC padło.
Standardowo poleciłbym programowanie, ale tu jest problem link
Nie mam pojęcia czy to KBC zaciąga wsad z głównego BIOSu.
Mimo wszystko spróbuj wymienić KBC z nadzieją że coś zaciągnie.

EDIT: Możesz spróbować po podłączeniu zasilacza do płyty podać napięcie 3,3V na pin 91 KBC.
Prąd ogranicz do 20mA.

#12 Re: Lenovo L14, płyta NM-C741 - nie włącza się

przez krisark • 19 lutego 2026, 13:51

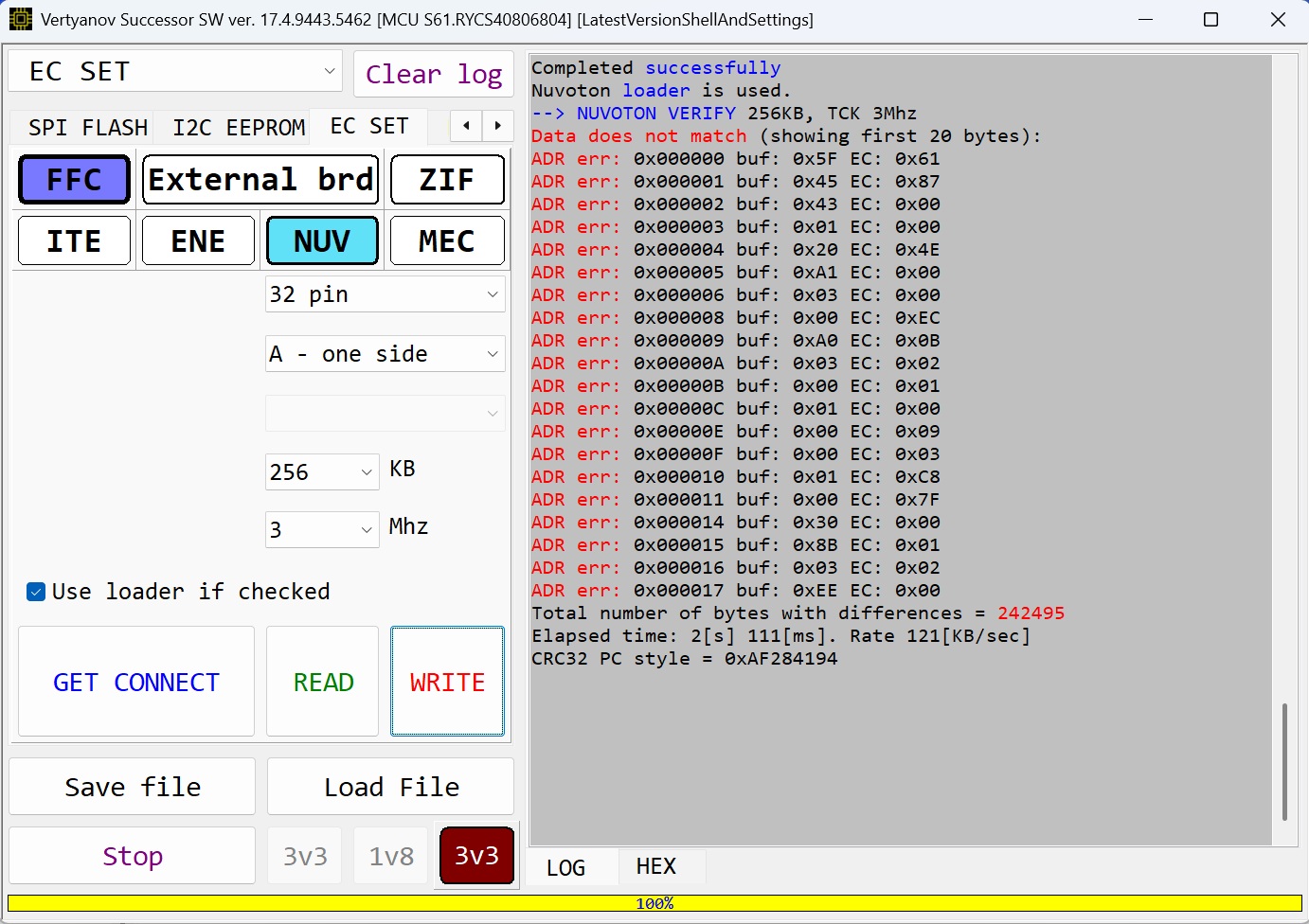

Nie ma problemu z połączeniem. Programatorem vertyanov successor idzie od strzała, pinout jest gotowy tylko wybierasz z listy.
Zgrałem wsad z KBC i wyciągnąłem go też z BIOS, jest dużo różnic. Problem pojawia się tylko wtedy gdy go chcę programować, niby wszytko idzie OK ale są błędy. Nie kasuje go ani nie wgrywa nowego wsadu.
Ciekaw jestem czy nie trzeba przestawić jakiegoś rezystora aby odblokować Kasowanie i programowanie układu KBC. Na płytach od ThinkPad często trzeba robić taką operację.

clops35 napisał(a):Możesz spróbować po podłączeniu zasilacza do płyty podać napięcie 3,3V na pin 91 KBC.
Prąd ogranicz do 20mA.
Dlaczego piszesz, aby podać to napięcie na -RSMRST, czyżby to był reset tego układu?
Obrazek

#13 Re: Lenovo L14, płyta NM-C741 - nie włącza się

przez clops35 • 19 lutego 2026, 14:18
To jest pierwszy sygnał który wystawia KBC po resecie, gdy zostanie odpowiednio zasilony dając sygnał dla mostu/procesora jestem gotów.
Kiedyś miałem podobny przypadek i chcąc sprawdzić czy most nie ściąga sygnału do masy po podaniu napięcia KBC wystawił poprawne sygnały załączenia płyty. Oczywiście takie KBC trzeba wymienić bo i tak coś z nim tak.

#14 Re: Lenovo L14, płyta NM-C741 - nie włącza się

przez krisark • 19 lutego 2026, 16:11
clops35 napisał(a):Możesz spróbować po podłączeniu zasilacza do płyty podać napięcie 3,3V na pin 91 KBC.
Prąd ogranicz do 20mA.
Nic nie daje ta modyfikacja.
Pytanie teraz jest takie, dlaczego nie mogę zaprogramować KBC? Gdzie jest blokada.

#15 Re: Lenovo L14, płyta NM-C741 - nie włącza się

przez clops35 • 19 lutego 2026, 18:02
Myślę że uszkodziły się bloki tego KBC, z Twojego opisu wnioskuję że płyta chciała zrobić reset (jeśli nie wyświetlił się obraz), zaczęła zaciągać wsad z BIOS, wtedy KBC "umarł" i stąd różnice.
krisark napisał(a):uruchomił się normalnie i podziałał jakieś 10 sek po czym zgasł. Objaw był taki, że wentylator wkręcił się na obroty tak jakby robił reset i zgasł, teraz już nie reaguje na przycisk power.
Czy wtedy laptop wyświetlił obraz?
krisark napisał(a):Zgrałem wsad z KBC i wyciągnąłem go też z BIOS, jest dużo różnic
Co zdążyło się zapisać w pamięci KBC zostało na amen uwięzione i nie da się tego skasować, ani nadpisać, a jedynie zajrzeć co tam siedzi.

Myślę że trzeba to KBC wymienić.
