Re: MSI KATANA 17 B13VFK - ustalenie wartości elementów
da Google Adsense [BOT] • 16 febbraio 2026, 16:39
Hello!

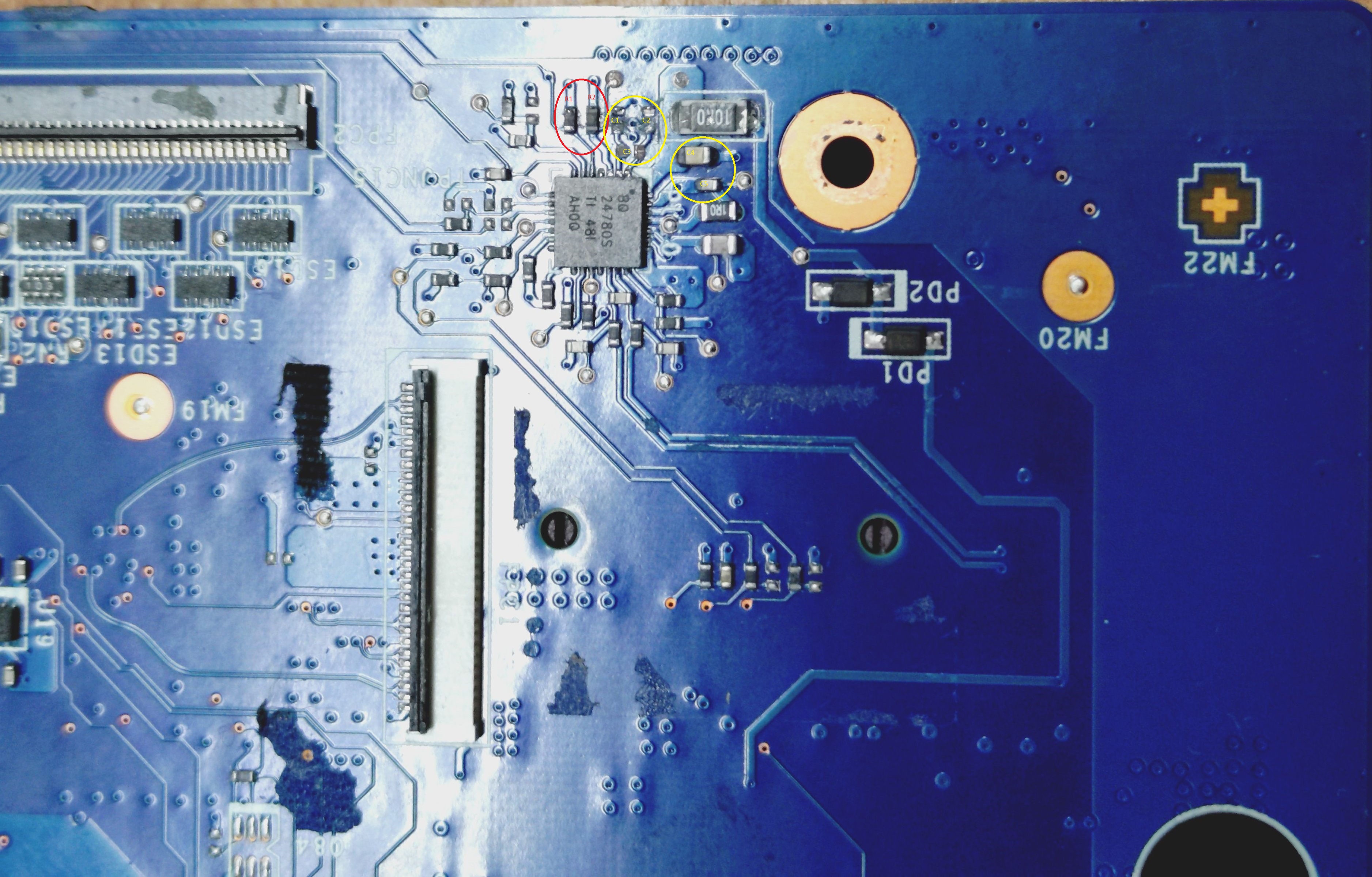

I compared several MSI schematics with the same charger chip. Based o them, the components values are as follows:
R1 (10k ?) I confirm.
R2 (4k ?) In my opinion the value of this resistor is 0Ω (jumper).
C1 (0.1uF ?) I confirm.
C2 (0.1uF ?) I confirm.
C3 (0.01uF ?) In my opinion the value of this capacitor is 0.1µF (100nF).
C4 (1uF ?) I confirm.
C5 (0.047uF ?) I confirm.
Regarding the resistor R2, you may be able to measure the resistance of your existing resistor to confirm this (or not).
I compared several MSI schematics with the same charger chip. Based o them, the components values are as follows:
R1 (10k ?) I confirm.
R2 (4k ?) In my opinion the value of this resistor is 0Ω (jumper).
C1 (0.1uF ?) I confirm.
C2 (0.1uF ?) I confirm.
C3 (0.01uF ?) In my opinion the value of this capacitor is 0.1µF (100nF).
C4 (1uF ?) I confirm.
C5 (0.047uF ?) I confirm.
Regarding the resistor R2, you may be able to measure the resistance of your existing resistor to confirm this (or not).
Re: MSI KATANA 17 B13VFK - ustalenie wartości elementów
da Google Adsense [BOT] • 16 febbraio 2026, 20:51
