MAcbook Air 2179 820-01958 - Nie przełącza się na 20V, nie działa

MAcbook Air 2179
płyta 820-01958

Sprzęt martwy. Po podpięciu ładowarki na obu gniazdach działą tylko w trybie 5V. Nie przełącza się na 20V.
Na pierwszym gdnieździe USBC pobór 0.35A: nagrzewa się U3200 oraz U3900 (do ok. 37 C)
Na drugim gnieździe 5V ale brak poboru prądu.

Po wylutowaniu U3200 grzeje się tylko chip U3900 (T2), na mierniku 5V i pobór 0.25A.

Nie ładuje baterii.

Proszę o pomoc w dalszej diagnozie. Czy płyta powinna odpalić z pierwszego portu z wylutowanym chipem U3200?

poster ha scritto:Czy płyta powinna odpalić z pierwszego portu z wylutowanym chipem U3200?

Odpowiem krótko: Nie, oba układy CD3217 muszą być fizycznie wlutowane i sprawne.
W architekturze Apple USB-C (opartej na kontrolerach CD3217, np. w modelu 820-01958), układy te pracują w konfiguracji Master-Slave. Nawet jeśli główny kontroler poprawnie odczytuje dane z szyny SPI, system nie przejdzie do negocjacji napięcia 20V bez aktywnej komunikacji z drugim układem. Brak któregokolwiek z nich powoduje, że proces Power Delivery utknie na bezpiecznym poziomie 5V.

Dziękuję ślicznie za wytłumaczenie. Zamieniłem jeszcze chipy miejscami na próbę i sytuacja jest analogiczna. Zamawiam zatem nowe.

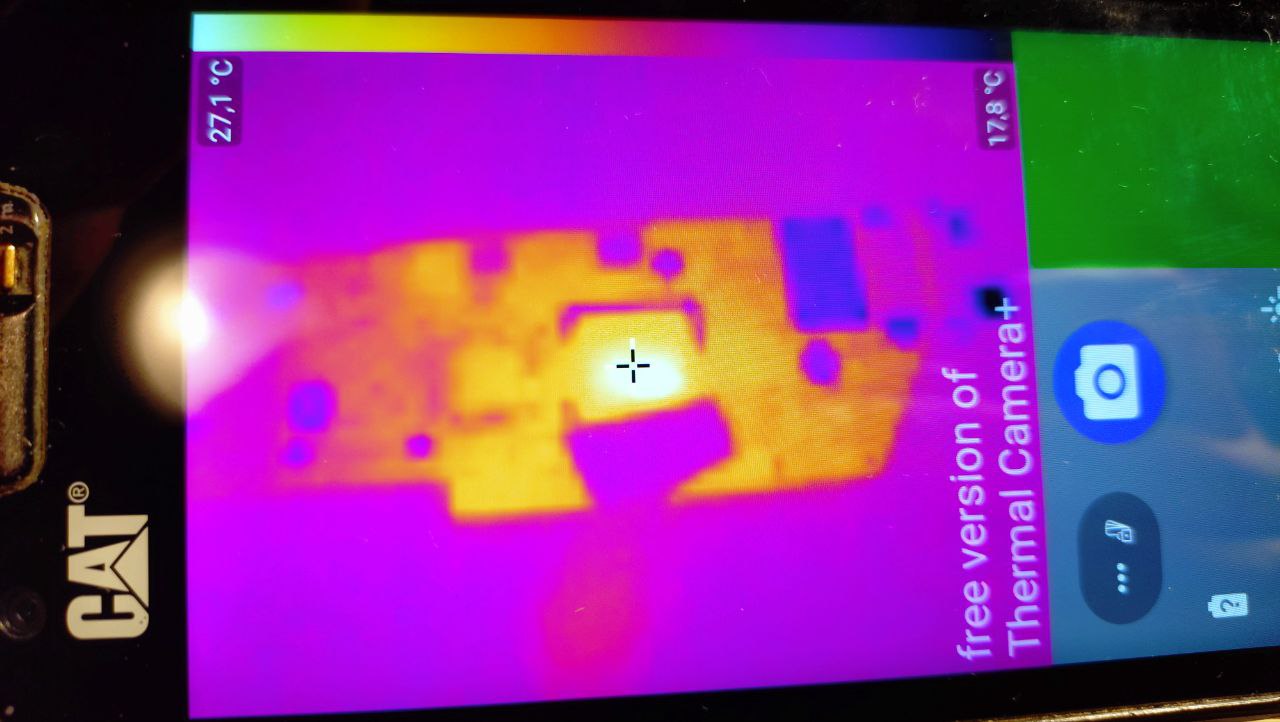

Wymieniłem jeden z chipów CD3217B12 (U3200 ). Teraz żaden nadmiernie się nie nagrzewa, na obydwu gniazdach USBC jest tak samo: Pobór prądu ok 0.23A; lekko nagrzewa się jedynie chip T2.

PPBUS_G3H = 12.3V
PP3V3_G3H = 3.21V
CHGR_PHASE1/CHGR_PHASE2 = 5.09V
PP1V1_SLPS2R = 1.10V
PP1V8_SLPS2R = 1.79V
PP0V9_SLPDDR = 0.89V
PP0V82_SLPDDR = 0.81V
PVDDCPUSRAMAWAKE_SW0 = 0.79V


Bardzo proszę o podpowiedzi.

poster ha scritto:Zamieniłem jeszcze chipy miejscami na próbę i sytuacja jest analogiczna.

To nie są układy TPS65982 - te w urządzeniach Apple mają ściśle przypisane adresy i są sparowane z własnym Flashem (zwykle jest jedna pamięć na dwa układy - w przypadku konfiguracji 4TBT są dwa Flashe, po jednym na każdą stronę). Zamiana układów w opisany sposób zwyczajnie prowadzi donikąd. Tak samo nie możesz podstawić dowolnego układu z dowolnego miejsca z innej płyty - wymieniany układ musi być wzięty z dokładnie tego samego miejsca identycznej płyty. Gdy wymieniasz oba układy naraz, musisz przerzucić z dawcy także pamięć Flash, zawierającą konfigurację USB-PD. Bez tego żaden układ nie wynegocjuje Ci 20V na zasilaczu. Tak samo, jak masz jeden sprawny układ i jeden niesprawny - wymiana tego niesprawnego na wyciągnięty z losowej płyty lub z innego miejsca spowoduje, że OBA układy zatrzasną się na 5V, pomimo, że jeden z nich jest w 100% w porządku.

Moim zdaniem powinieneś zacząć od wymiany obu układów CD3217B12 oraz przyporządkowanej do nich pamięci Flash z takiej samej płyty, która ma dowolny inny problem (np. zwarcie na CPU) ale "boostuje" do 20V na obu portach. Pamiętaj, że układy mają być przeniesione na te same miejsca - gdy zamienisz je miejscami, to nie zobaczysz nigdy 20V na mierniku. Jeśli to nie da rezultatu, to możliwe jest uszkodzenie BridgeOS dla koprocesora T2 - wykonanie "revive" w trybie DFU czasami pomaga na brak negocjacji 20V, a jeśli dane są nieistotne, to można od razu wykonać "restore".
