#1 Pomoc w identyfikacji elementu na płycie LA-K091P (ACER) Rev. 1B

da dygac • 9 febbraio 2026, 22:39
Cześć, prośba o pomoc w identyfikacji przetwornicy. Oznaczenia to: x26h 5616b
Wg. schematu powinien być RT8207PGQW_WQFN20_3X3 czyli zwykły Richtek o oznaczeniu 4B=
a tu niespodzianka w postaci najprawdopodobniej Global Mixed-mode Technology Inc (GMT 5616B)
jedyne co znalazłem w sieci to https://www.alldatasheet.net/html-marki ... 6R51U.html
Nie chciałbym narobić dymu po obsadzeniu Richtek'a, bo pinout niestety się różni.
Proszę koledzy o wypowiedź w tej sprawie.

Re: Pomoc w identyfikacji elementu na płycie LA-K091P (ACER) Rev. 1B

da Google Adsense [BOT] • 9 febbraio 2026, 22:39

#2 Re: Pomoc w identyfikacji elementu na płycie LA-K091P (ACER) Rev. 1B  [RISOLTO] 

da Vogelek23 • 10 febbraio 2026, 00:15

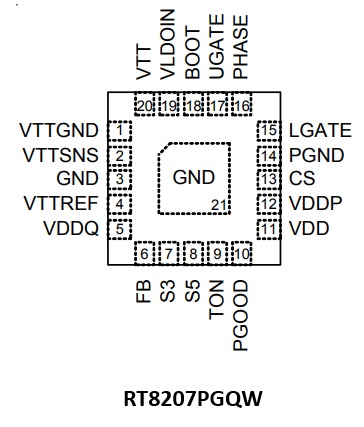

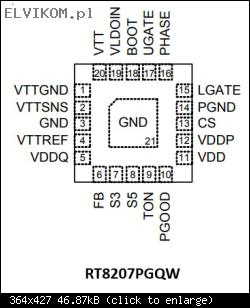

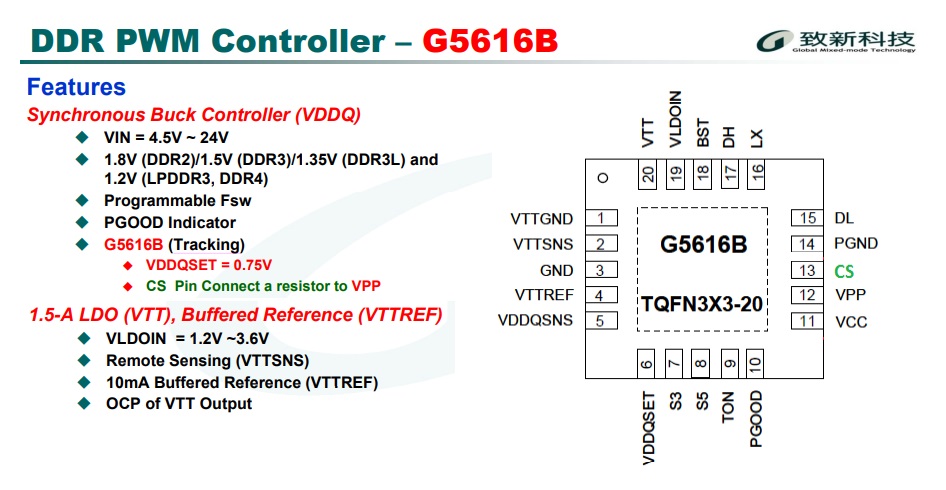

G5616B od GMT to zamiennik RT8207PGQW od Richtek'a. Układy są zamienne w obie strony - pomimo, że nazwy niektórych pinów nieznacznie się różnią, pełnią one identyczne funkcje w obu układach.
Immagine
Immagine

#3 Re: Pomoc w identyfikacji elementu na płycie LA-K091P (ACER) Rev. 1B

da dygac • 10 febbraio 2026, 20:08
Dziękuję Kolego za te cenne wskazówki, sprzęt ruszył jak należy. Pozdrawiam
