#1 NVIDIA SHIELD P2897, 180-12894-DAAF-B02 - no inicia.

Napisal/-a PakoLT • 26 Januar 2026, 21:06
Hola a todos, encantado de aterrizar por aquí , saludos desde España . Bien, hay un tema ya por el foro con respecto a esta placa pero ya está bloqueado y no puedo responder .

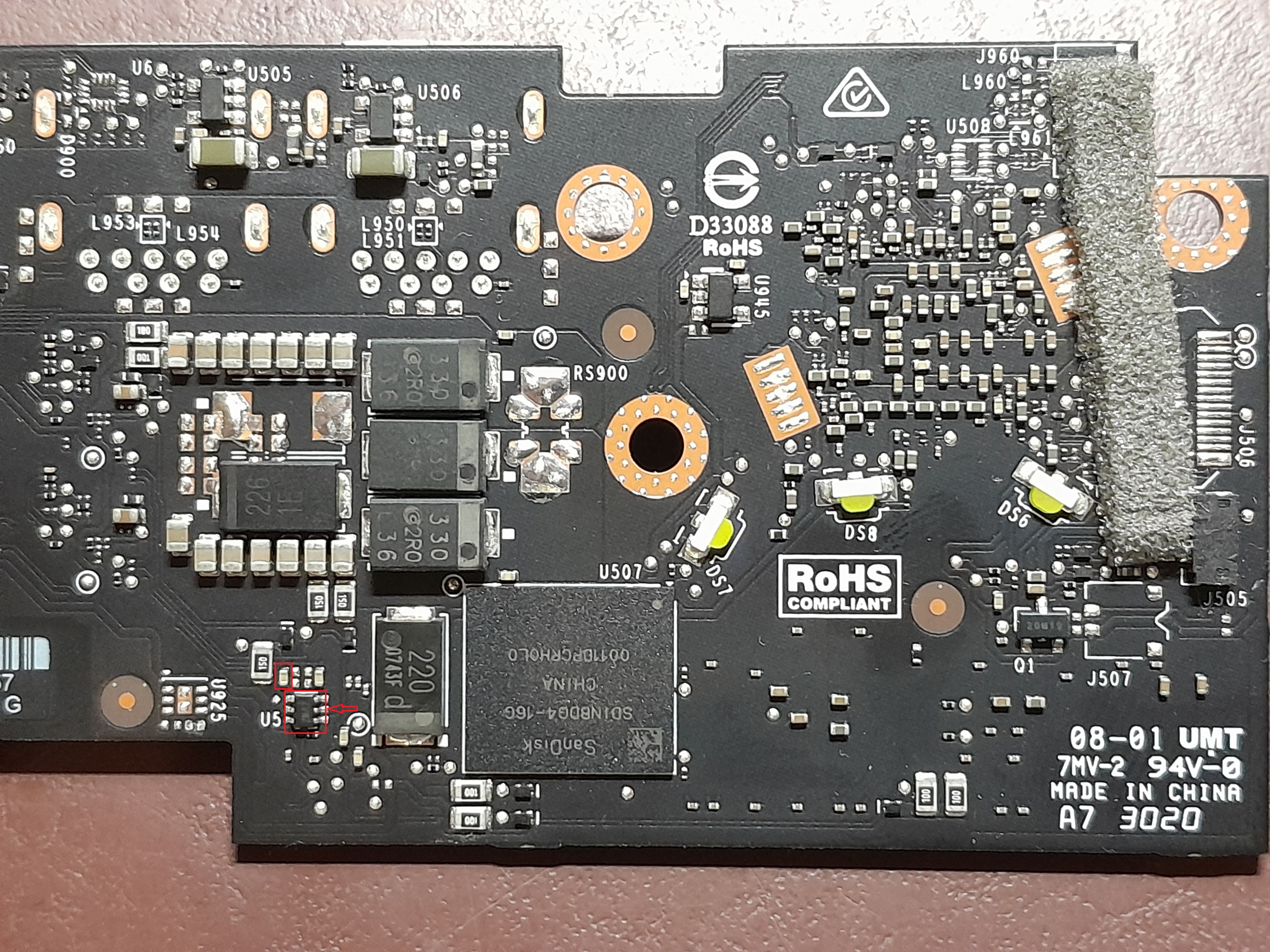

Abro otro hilo para ver si alguien me puede decir el integrado ( serigrafiado como U5 )que señalo en la foto ya que me ha llegado esta placa para reparar y me falta ese integrado . A ver si alguien me puede ayudar.

Muchas gracias

Slika

Re: NVIDIA SHIELD P2897, 180-12894-DAAF-B02 - no inicia.

Napisal/-a Google Adsense [BOT] • 26 Januar 2026, 21:06

#2 Re: NVIDIA SHIELD P2897, 180-12894-DAAF-B02 - no inicia.

Napisal/-a Vogelek23 • 27 Januar 2026, 14:15
Please post a clear and sharp photo of the PCB at U5 area (plus 10-15mm margin) with visible traces.

#3 Re: NVIDIA SHIELD P2897, 180-12894-DAAF-B02 - no inicia.

Napisal/-a matic • 28 Januar 2026, 17:29
Hello!

U5= Power distribution switch Gstek GS7616SC-R
The value of the marked capacitor is 2.2µF/6.3V, package 0402.

#4 Re: NVIDIA SHIELD P2897, 180-12894-DAAF-B02 - no inicia.

Napisal/-a PakoLT • 29 Januar 2026, 20:52

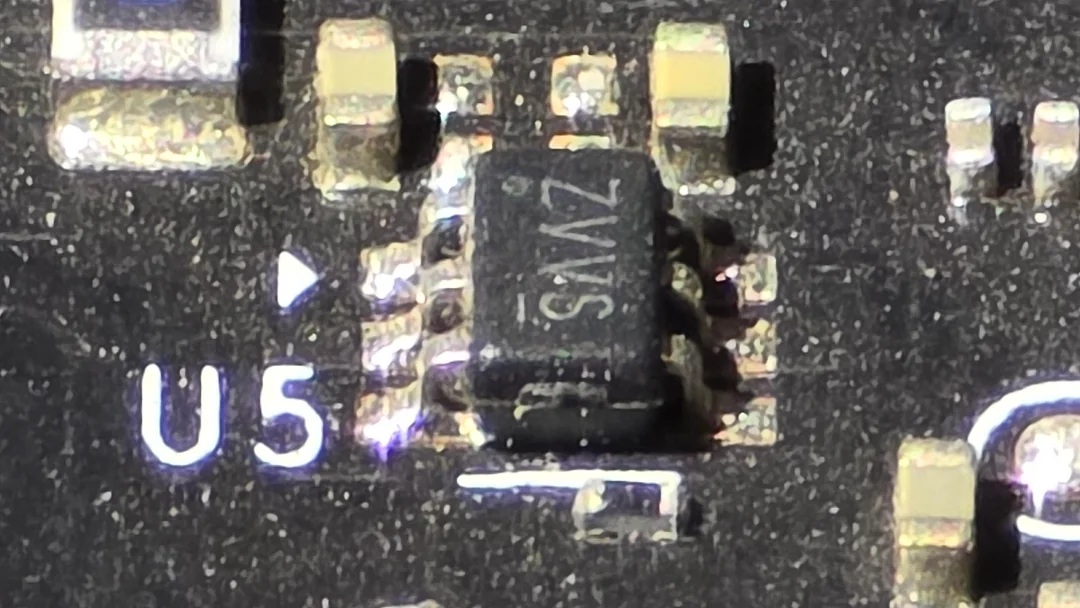

Aver si esta foto vale. No es de mi placa porque mi placa no tiene ese ic.

Slika

Saludos

#5 Re: NVIDIA SHIELD P2897, 180-12894-DAAF-B02 - no inicia.

Napisal/-a Vogelek23 • 30 Januar 2026, 03:39
Your question has already been answered by matic in post #3 and I can confirm that he is right.
