#1 Playstation 4 PRO - płyta NVB-003 - biała dioda brak obrazu

przez krisark • 12 stycznia 2026, 17:13
Witam wszystkich,
Playstation 4 PRO - płyta NVB-003, 1-983-932-21.
Konsola trafiła z usterką braku obrazu na ekranie, klient twierdził że jak porusza przewodem HDMI to treść ekranu się pokazuje i działa normalnie.
My tego nie potwierdziliśmy, pomimo ruszania przewodem HDMI brak obrazu. Konsola się uruchamia, przechodzi na białą diodę.
Wymieniłem port HDMI, brak poprawy. Wymieniony został układ Panasonic MN864729 dla pewności bo pomiary nie wskazują na uszkodzony ale dalej brak obrazu.
Macie jakiś pomysł lub podejrzenie?

Re: Playstation 4 PRO - płyta NVB-003 - biała dioda brak obrazu

przez Google Adsense [BOT] • 12 stycznia 2026, 17:13

#2 Re: Playstation 4 PRO - płyta NVB-003 - biała dioda brak obrazu

przez krisark • 14 stycznia 2026, 16:01
Nikt nie ma żadnego pomysłu? Czy jest to aż taki problem w tych konsolach, że po wymianie HDMI i Retimer-a i nadal braku obrazu to naprawa już jest nie do wykonania.
Sprawdziłem filtry, które idą do gniazda z Retimer-a do HDMI, diodę która jest obok i wszystko jest sprawne. Na kondensatorach obok Retimer-a też brak jakichkolwiek zwarć.
Jeżeli konsola przechodzi na białą diodę to komunikacja z APU najprawdopodobniej jest poprawna.
Proszę o podpowiedz kolegów, którzy mają większe doświadczenie w temacie konsol.
Dzięki

#3 Re: Playstation 4 PRO - płyta NVB-003 - biała dioda brak obrazu

przez Vogelek23 • 15 stycznia 2026, 12:13

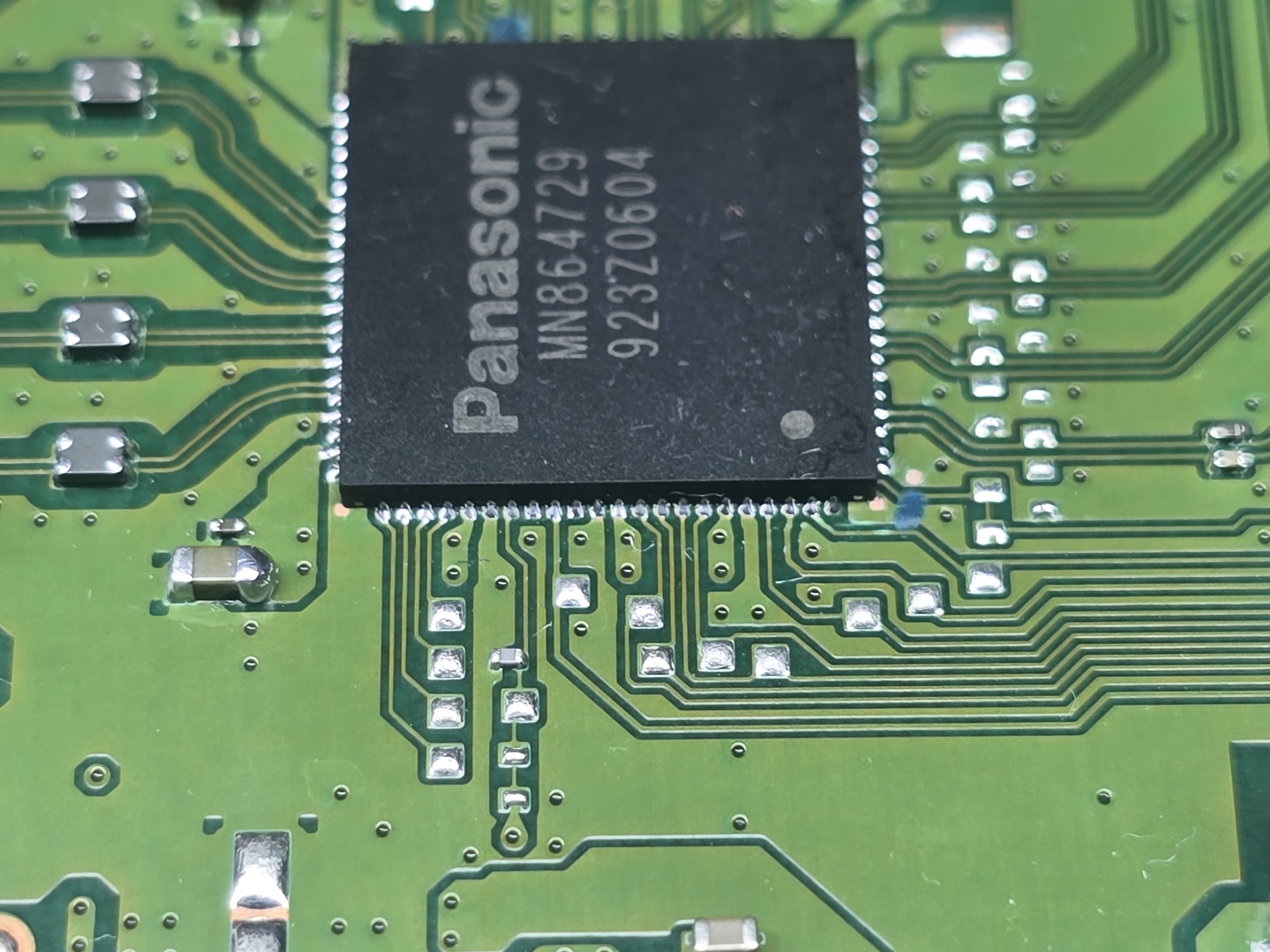

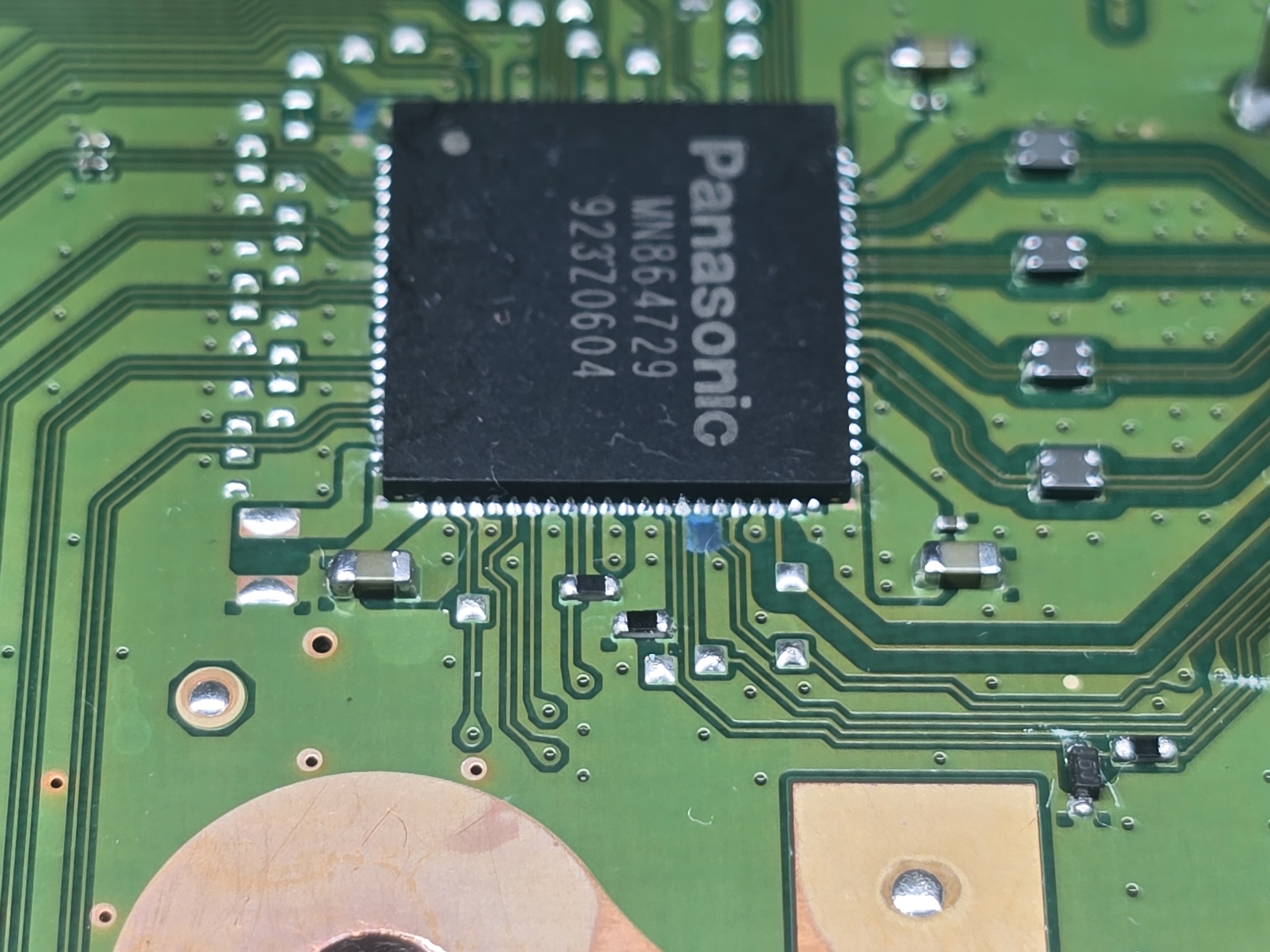

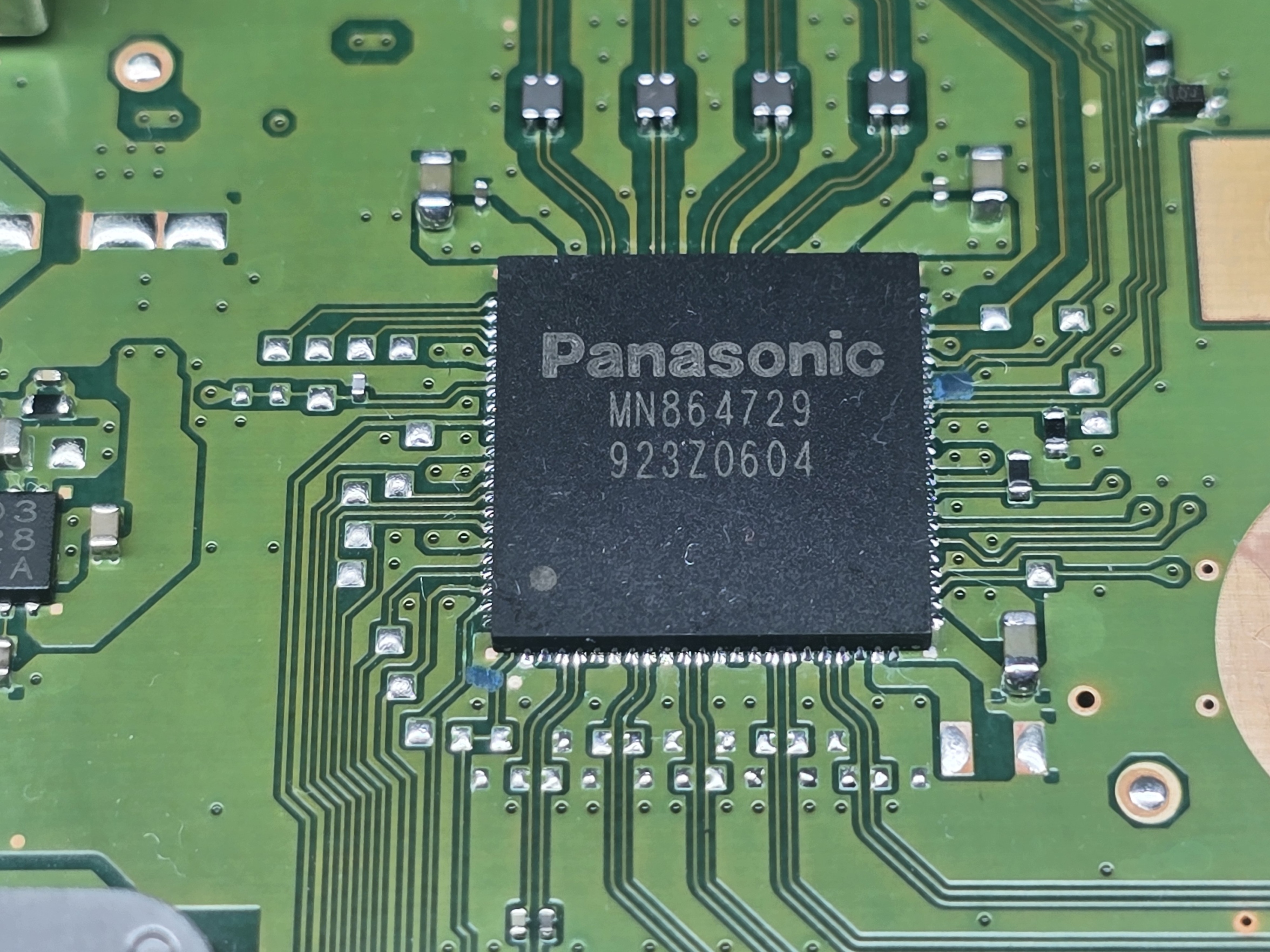

Zamieść wyraźne zdjęcia złącza HDMI od tyłu, z dobrze widocznymi pinami, oraz dobrze doświetlone zdjęcie retimera.

#4 Re: Playstation 4 PRO - płyta NVB-003 - biała dioda brak obrazu

przez krisark • 15 stycznia 2026, 15:16
hej, dzięki za odpowiedź.
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek

#5 Re: Playstation 4 PRO - płyta NVB-003 - biała dioda brak obrazu  [ROZWIĄZANY] 

przez Vogelek23 • 15 stycznia 2026, 16:24
Zamontowałeś odwrotne gniazdo. W tej płycie powinno być takie:
Obrazek
Zamontuj poprawne gniazdo oraz oryginalny retimer.

#6 Re: Playstation 4 PRO - płyta NVB-003 - biała dioda brak obrazu

przez krisark • 15 stycznia 2026, 16:50
Jak odwrotne gniazdo, kupione pod tą konsole.
Nie za bardzo rozumie odwrotne. Możesz to wytłumaczyć?

EDIT:
Już zgłębiłem temat, zamówiłem poprawne gniazdo.

#7 Re: Playstation 4 PRO - płyta NVB-003 - biała dioda brak obrazu

przez Vogelek23 • 16 stycznia 2026, 02:13

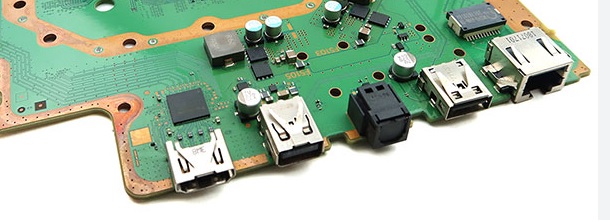

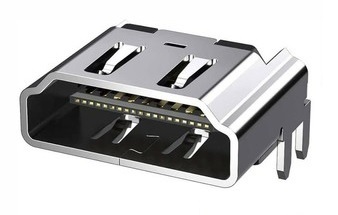

Konsola PS4 to nie to samo, co PS4 Pro czy PS4 Slim. Konsole PS4 (zwykłe) mają gniazda tego typu (węższa krawędź na górze gniazda):
Obrazek

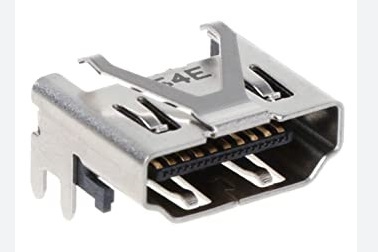

Natomiast konsole PS4 Pro oraz PS4 Slim mają gniazda tego typu (szersza krawędź na górze gniazda):
Obrazek

#8 Re: Playstation 4 PRO - płyta NVB-003 - biała dioda brak obrazu

przez krisark • 16 stycznia 2026, 15:01
Wymieniony port HDM na poprawny, retimer zostawiłem nowy.
Obraz powrócił, wszytko działa poprawnie.
Dziękuje za pomoc.
