#1 Part identification for HP Victus 16-r0035nt. 6 pcs

da ismailakyoltr • 23 dicembre 2025, 09:18
Motherboard: JPR68 JPR6D LA-M787P REV: 2.0

PQ9 / 3P010 / I think it's AP3P010YT
2pcs Resistor / ?
PQ12 / T39K / ?
PQ13 / S2AH / ?
FK307 / P / ?

Several pictures are attached. Thank you.

Re: Part identification for HP Victus 16-r0035nt. 6 pcs

da Google Adsense [BOT] • 23 dicembre 2025, 09:18

#2 Re: Part identification for HP Victus 16-r0035nt. 6 pcs

da ismailakyoltr • 25 dicembre 2025, 07:46
PQ9 / 3P010 / AP3P010YT ?
2pcs Resistor / ?
PQ12 / T39 / PJT7839-AU ?
PQ13 / S2A / MMDT3906-AU ?
FK307 / P / ?

I think I found a few things related to Panjit products. I' await your comments.

#3 Re: Part identification for HP Victus 16-r0035nt. 6 pcs

da matic • 25 dicembre 2025, 20:23
ismailakyoltr ha scritto:PQ9 / 3P010 / AP3P010YT ?
PQ12 / T39 / PJT7839-AU ?
PQ13 / S2A / MMDT3906-AU ?
Hello!
Yes, I confirm. You identified the components correctly.

ismailakyoltr ha scritto:2pcs Resistor / ?
Measure the value of the marked resistor. Also check that the right pin of this resistor is connected to ground:
Immagine

ismailakyoltr ha scritto:FK307 / P / ?
This component is definitely a PTC resettable fuse. Also known as PPTC (Polymeric Positive Temperature Coefficient device).
"P" is actually manufacturer logo. It's probably "Polytronics Technology Corp".
The marking code is actually "I", but I don't know what value it means.

#4 Re: Part identification for HP Victus 16-r0035nt. 6 pcs

da ismailakyoltr • 29 dicembre 2025, 10:10
Yes, the right end of the resistor is connected to ground. There are the same components elsewhere on the board. I took a few measurements. I had put the burnt-out components in a box and tried to take measurements. Luckily, I was able to see one last value before it disintegrated. The resistor on pin 3 is 46.6kΩ and the one on pin 2 is 0.470mΩ. I found 0.470mΩ, but I replaced the 46.6kΩ with a 46.9kΩ, hopefully that won't be a problem.

Immagine

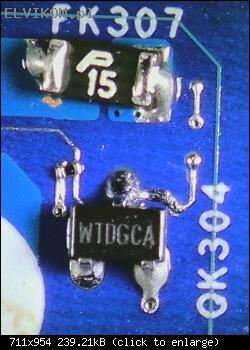

I installed a part like the one in the picture on the FK307.

Immagine

I couldn't find a purchase for the remaining 3 pieces. I'll try to find equivalents from a junkyard. I need a sale or equivalent recommendation.

Thank you.

#5 Re: Part identification for HP Victus 16-r0035nt. 6 pcs

da Vogelek23 • 29 dicembre 2025, 10:22
ismailakyoltr ha scritto:.470mΩ
Are you sure it's the correct value? Or maybe you meant 0.470MΩ (megaohm) instead of 0.470mΩ (miliohm)?

#6 Re: Part identification for HP Victus 16-r0035nt. 6 pcs

da ismailakyoltr • 29 dicembre 2025, 11:32
Vogelek23 ha scritto:,470 M Ω (megaohm)


#7 Re: Part identification for HP Victus 16-r0035nt. 6 pcs

da matic • 29 dicembre 2025, 13:06
According to the similar schematics, the resistors values are as follows.
Immagine
A= 47kΩ/5%, package 0402
B= 470kΩ/5%, package 0402
C= 47kΩ/5%, package 0402

#8 Re: Part identification for HP Victus 16-r0035nt. 6 pcs

da Vogelek23 • 7 gennaio 2026, 01:32
Because you have ignored moderator's request, I am forced to issue a warning.
