#1 Part identification for HP Victus 16-r0035nt. 6 pcs

przez ismailakyoltr • 23 grudnia 2025, 09:18
Motherboard: JPR68 JPR6D LA-M787P REV: 2.0

PQ9 / 3P010 / I think it's AP3P010YT
2pcs Resistor / ?
PQ12 / T39K / ?
PQ13 / S2AH / ?
FK307 / P / ?

Obrazek

Re: Part identification for HP Victus 16-r0035nt. 6 pcs

przez Google Adsense [BOT] • 23 grudnia 2025, 09:18

#2 Re: Part identification for HP Victus 16-r0035nt. 6 pcs

przez ismailakyoltr • 25 grudnia 2025, 07:46
PQ9 / 3P010 / AP3P010YT ?
2pcs Resistor / ?
PQ12 / T39 / PJT7839-AU ?
PQ13 / S2A / MMDT3906-AU ?
FK307 / P / ?

I think I found a few things related to Panjit products. I' await your comments.

#3 Re: Part identification for HP Victus 16-r0035nt. 6 pcs

przez matic • 25 grudnia 2025, 20:23
ismailakyoltr napisał(a):PQ9 / 3P010 / AP3P010YT ?
PQ12 / T39 / PJT7839-AU ?
PQ13 / S2A / MMDT3906-AU ?
Hello!
Yes, I confirm. You identified the components correctly.

ismailakyoltr napisał(a):2pcs Resistor / ?
Measure the value of the marked resistor. Also check that the right pin of this resistor is connected to ground:
Obrazek

ismailakyoltr napisał(a):FK307 / P / ?
This component is definitely a PTC resettable fuse. Also known as PPTC (Polymeric Positive Temperature Coefficient device).
"P" is actually manufacturer logo. It's probably "Polytronics Technology Corp".
The marking code is actually "I", but I don't know what value it means.

#4 Re: Part identification for HP Victus 16-r0035nt. 6 pcs

przez ismailakyoltr • 29 grudnia 2025, 10:10

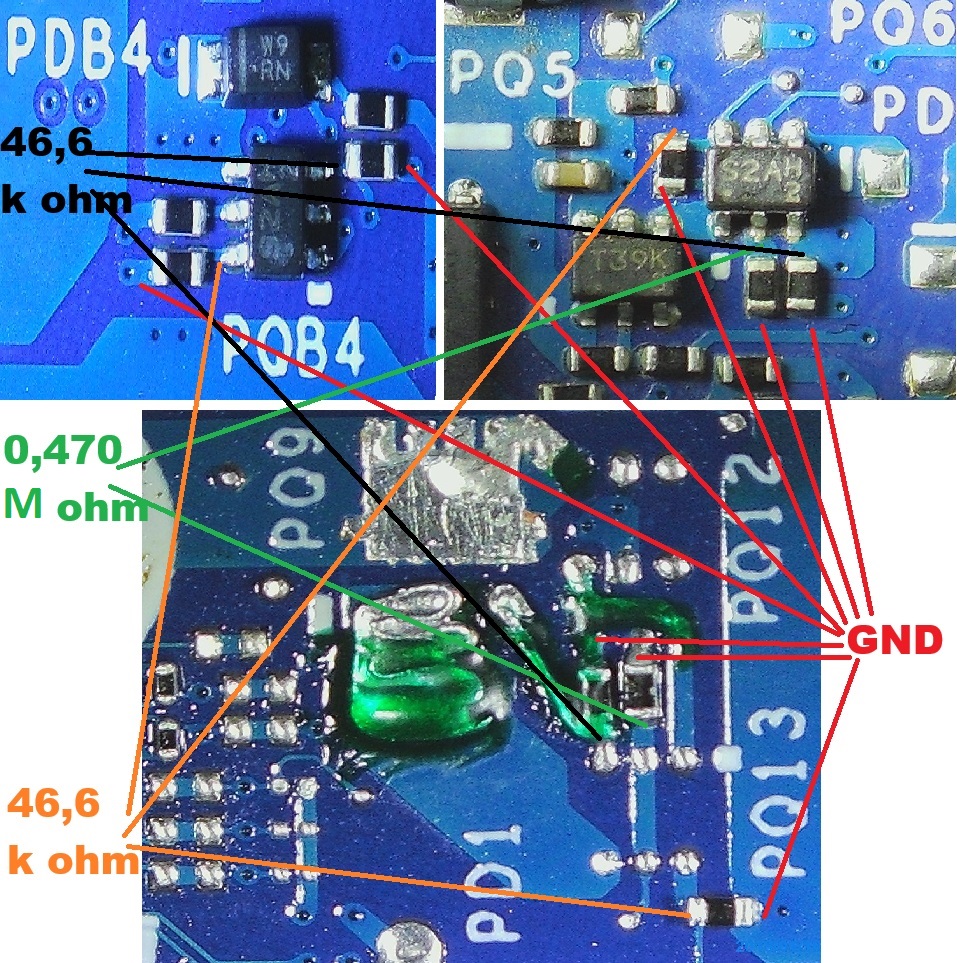

Yes, the right end of the resistor is connected to ground. There are the same components elsewhere on the board. I took a few measurements. I had put the burnt-out components in a box and tried to take measurements. Luckily, I was able to see one last value before it disintegrated. The resistor on pin 3 is 46.6kΩ and the one on pin 2 is 0.470MΩ. I found 0.470MΩ, but I replaced the 46.6kΩ with a 46.9kΩ, hopefully that won't be a problem.

Obrazek

I installed a part like the one in the picture on the FK307.

Obrazek

I couldn't find a purchase for the remaining 3 pieces. I'll try to find equivalents from a junkyard. I need a sale or equivalent recommendation.

Thank you.

#5 Re: Part identification for HP Victus 16-r0035nt. 6 pcs

przez Vogelek23 • 29 grudnia 2025, 10:22
ismailakyoltr napisał(a):.470mΩ
Are you sure it's the correct value? Or maybe you meant 0.470MΩ (megaohm) instead of 0.470mΩ (miliohm)?

#6 Re: Part identification for HP Victus 16-r0035nt. 6 pcs

przez ismailakyoltr • 29 grudnia 2025, 11:32
Vogelek23 napisał(a):,470 M Ω (megaohm)


#7 Re: Part identification for HP Victus 16-r0035nt. 6 pcs

przez matic • 29 grudnia 2025, 13:06
According to the similar schematics, the resistors values are as follows.
Obrazek
A= 47kΩ/5%, package 0402
B= 470kΩ/5%, package 0402
C= 47kΩ/5%, package 0402

#8 Re: Part identification for HP Victus 16-r0035nt. 6 pcs

przez Vogelek23 • 7 stycznia 2026, 01:32
Since you have ignored my request in the moderator's note although being logged in numerous times after I sent it, I have to issue a warning.
