#1 Nintendo Switch HAD-CPU-10 na układzie MAX77620 brakuje VDD_1V3

przez zoltos • 25 listopada 2025, 09:54
Cześć,

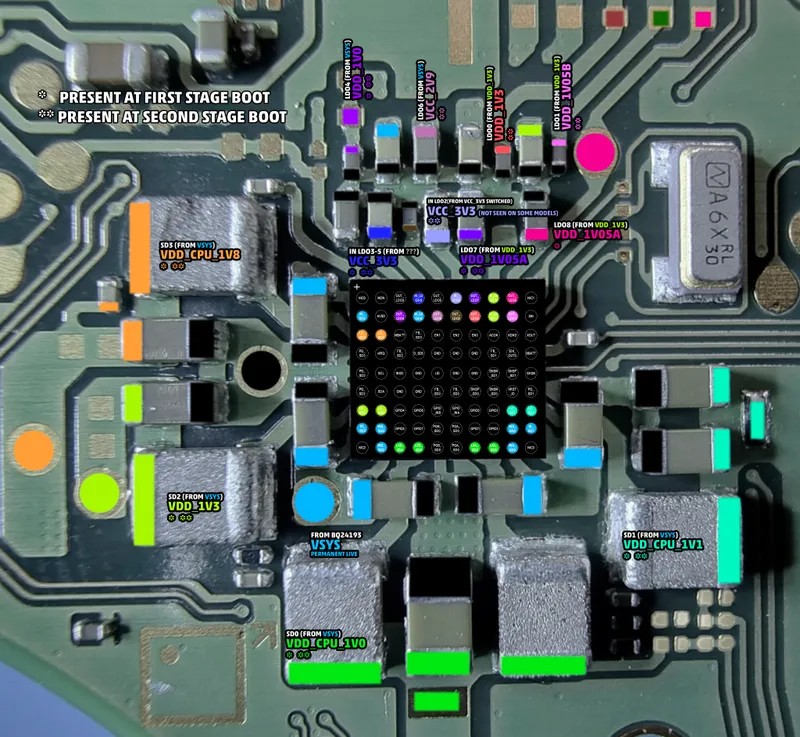

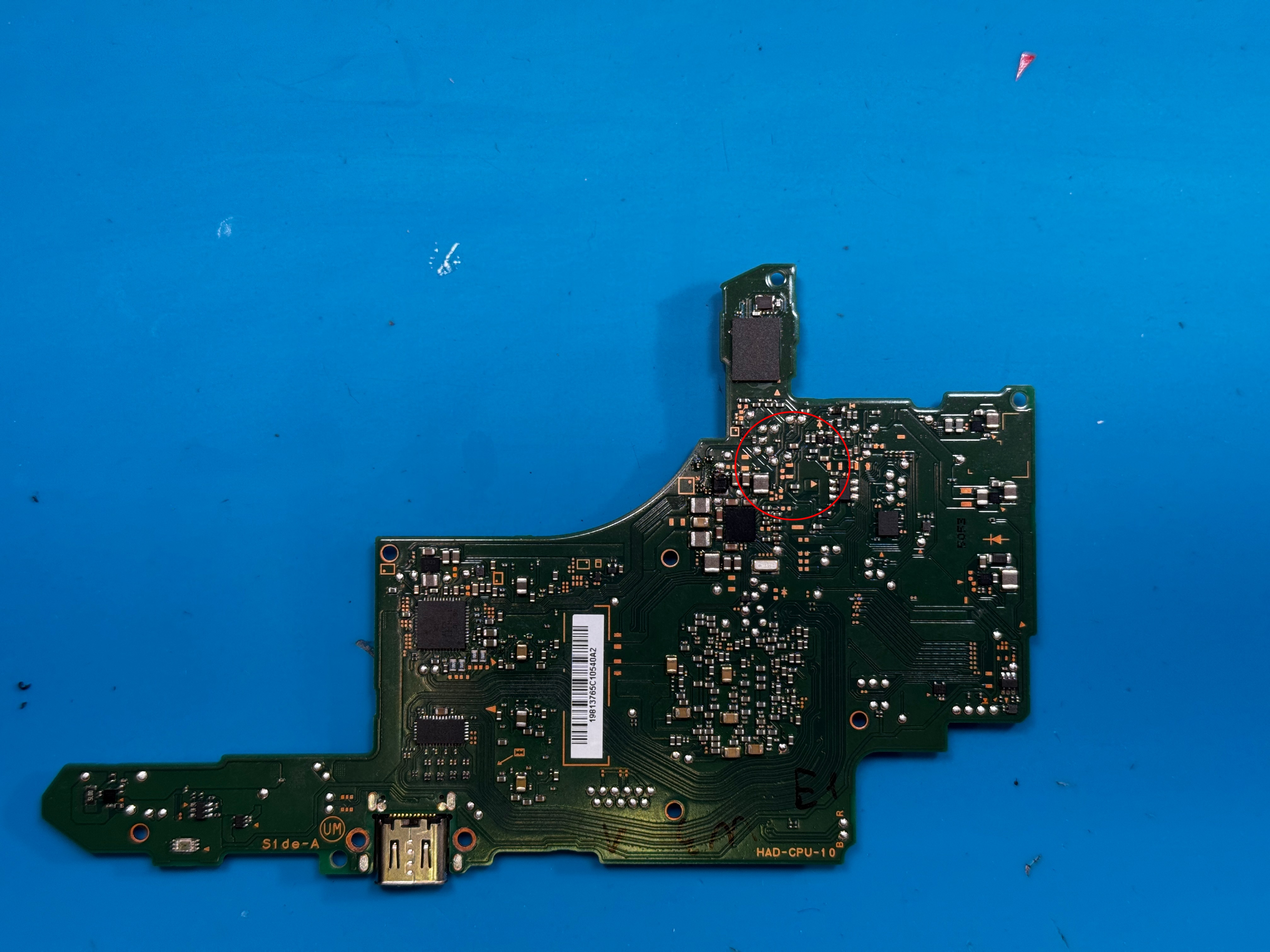

Mam problem z konsolą Nintendo Switch HAD-CPU-10. Konsola nie włącza się. Na układzie MAX77620 brakuje VDD_1V3. Jednak gdy podgrzeję przez chwilę płytę główną w zaznaczonym na czerwono miejscu temp. 280st. przez 20-30 sek. napięcie VDD_1V3 pojawia się i konsola się uruchamia. Działa przez chwilę aż płyta nie ostygnie. Po wyłączeniu i włączeniu już się nie uruchamia. Czy ktoś spotkał się z takim problemem? Gdzie może być przerwa która objawia się brakiem tylko VDD_1V3?

Układ MAX77620 wymieniłem na nowy. Wymieniłem też uszkodzoną cewkę.

Obrazek
Obrazek

Re: Nintendo Switch HAD-CPU-10 na układzie MAX77620 brakuje VDD_1V3

przez Google Adsense [BOT] • 25 listopada 2025, 09:54

#2 Re: Nintendo Switch HAD-CPU-10 na układzie MAX77620 brakuje VDD_1V3

przez Vogelek23 • 25 listopada 2025, 22:59
zoltos napisał(a):gdy podgrzeję przez chwilę płytę główną w zaznaczonym na czerwono miejscu temp. 280st. przez 20-30 sek.
20-30 sekund przy takiej temperaturze to nie chwila... Jaką temperaturą lutowałeś MAX77620 oraz cewkę? I dlaczego ta cewka jest raz, że mniejsza od pozostałych, a dwa, że taka czarna? Skąd wziąłeś tę cewkę i czy masz pewność, że ma poprawne parametry?
