MacBook Air 13 A1466, płyta 820-3437-A - wentylator na max oraz wolno pracuje.

Witam wszystkich,
MacBook Air 13 A1466, płyta 820-3437-A.
Laptop po zalaniu w okolicy U7100, U7750 oraz U5600.
wszystko wyczyszczone skorodowane elementy wymienione, wymieniony też układ U5600 (INA213), bo nóżki były wyjedzone.
Laptop się uruchamia, ładuje baterie ale wolno pracuje i wentylator pracuje głośno.
Posprawdzałem wszystko jeszcze raz, każdą tasiemkę po kontem korozji, wszystko wyczyszczone.
Wgrałem program iStat Menus, poniżej odczyt z czujników.
Proszę o pomoc w diagnozie.

Witam,

Wyjales baterie i sprawdziles czy nie ma cieczy na zlaczach od trackpad?

Pozdrawiam

Tak, wszystko sprawdzone, jest czysto.

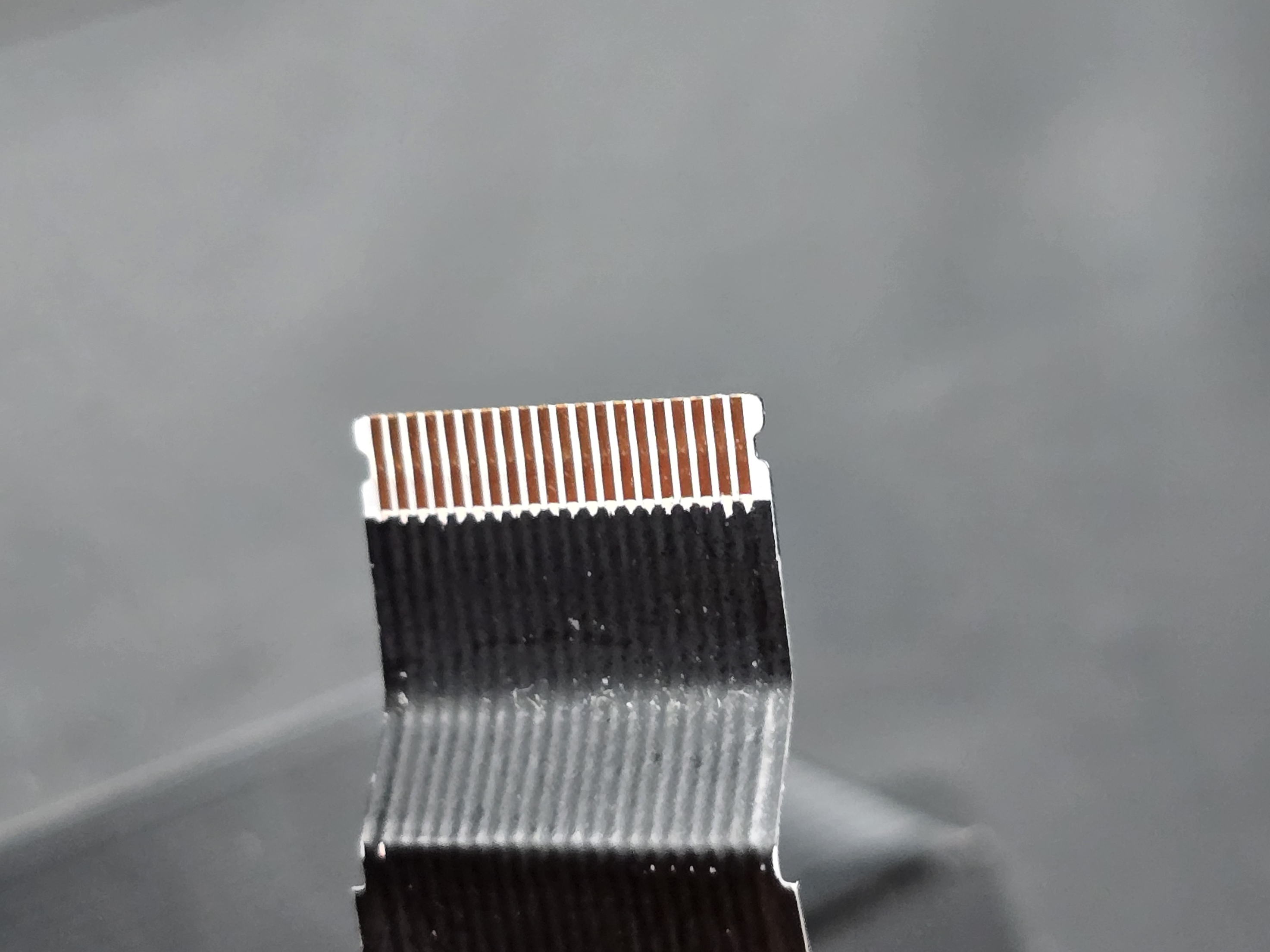

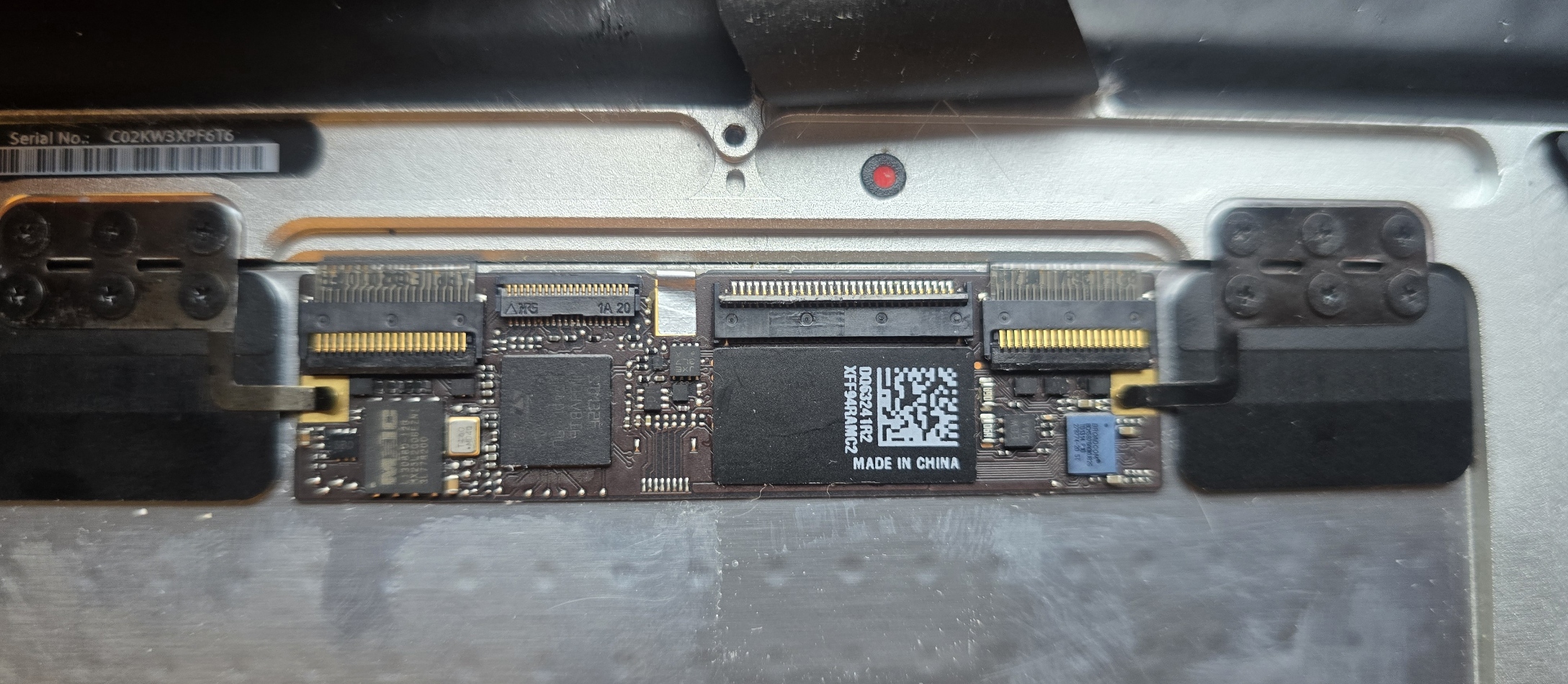

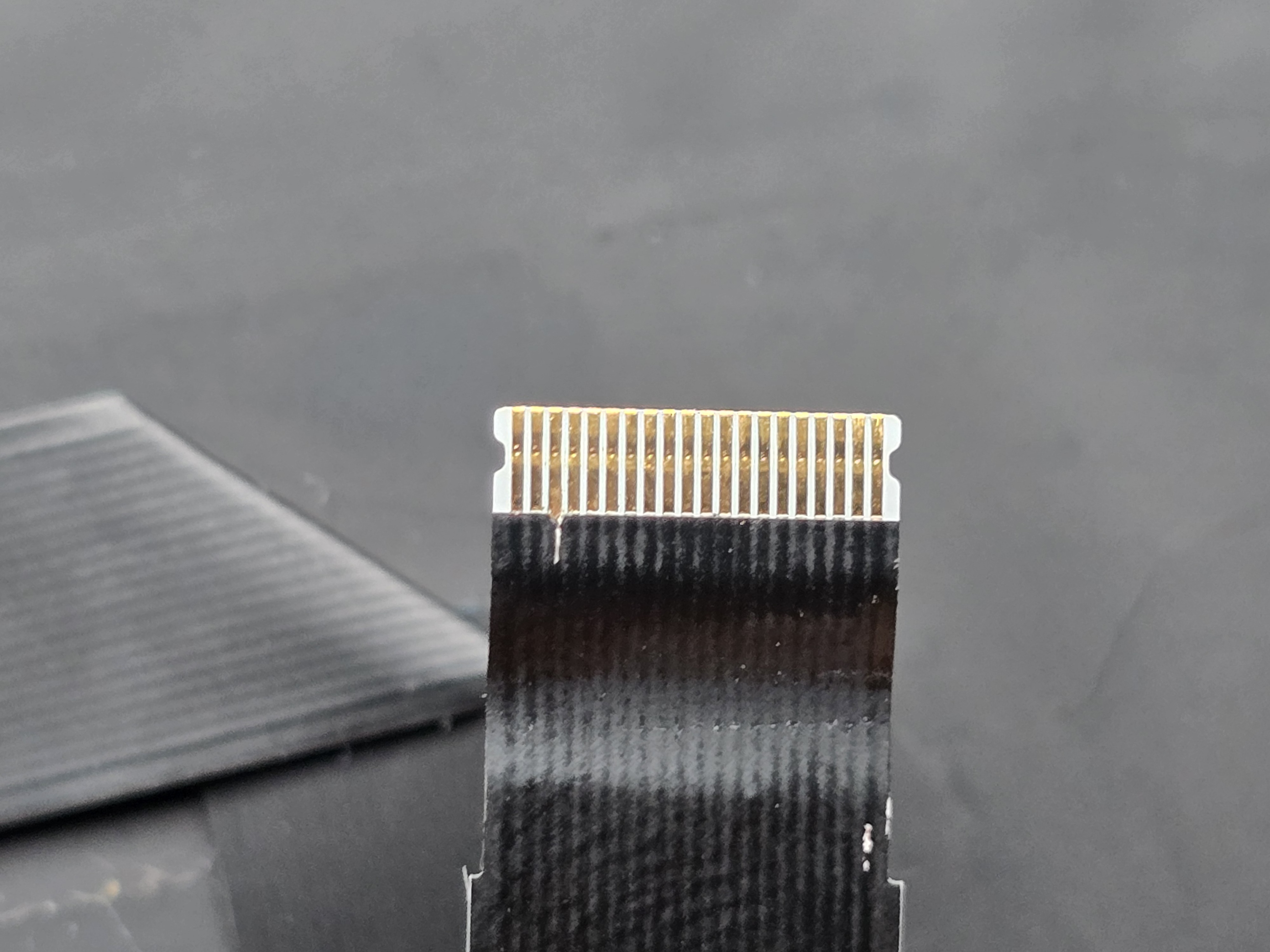

Sprawa jest banalna, można by rzec - płyta "nie widzi" odczytu z któregoś z czujników temperatury lub "widzi" niepoprawny odczyt z czujników prądu. Na początek zamieść wyraźne, wysokiej rozdzielczości zdjęcia obu stron płyty, zdjęcia taśmy trackpada na obu końcach od strony padów, a także zdjęcie samego trackpada od strony elektroniki. Po wykonaniu zdjęć poskładaj komputer, a następnie:

1. pobierz archiwum ASD EFI 3S156.dmg.zip z tego postu: post229851.html#p229851,
2. wypakuj archiwum, aby uzyskać obraz dysku w formacie *.DMG,
3. utwórz z tego obrazu bootowalnego pendrive'a (pod Windowsem możesz użyć programu TransMac, aby przywrócić obraz DMG na pendrive'a),
4. wystartuj komputer z wciśniętym lewym Alt/Option,
5. wybierz bootowanie z pendrive'a,
6. po załadowaniu AHT zaznacz wszystkie testy oprócz CPU, RAM i HDD,
7. WAŻNE: zmień opcję "ON ERROR" ze STOP na CONTINUE, aby program wykonał wszystkie testy i nie zatrzymał się na pierwszym napotkanym błędzie,
8. wykonaj test AHT.

Zamieść w odpowiedzi wyniki testu - interesują nas oczywiście głównie błędy (będą wylistowane czerwoną, pogrubioną czcionką).

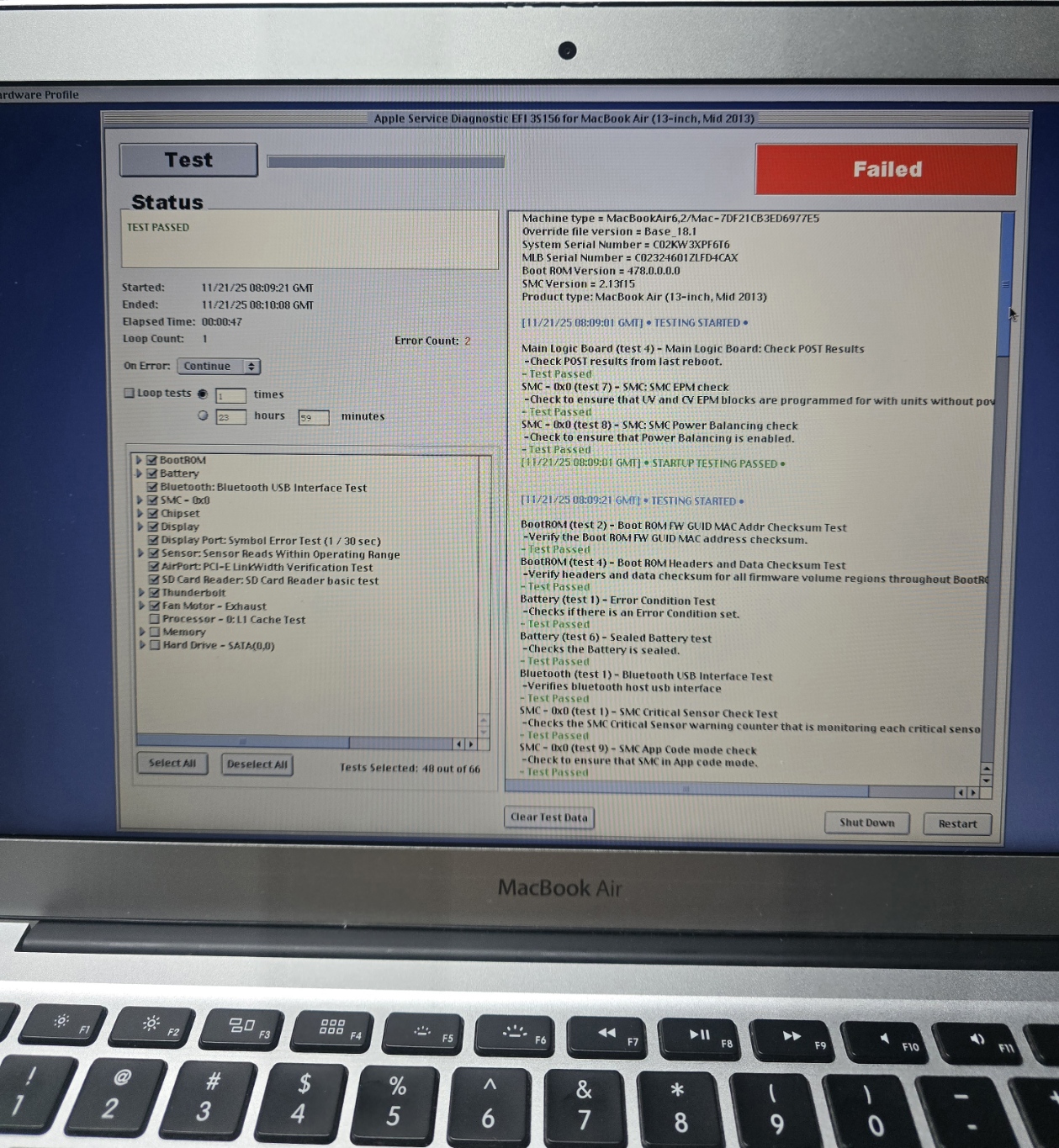

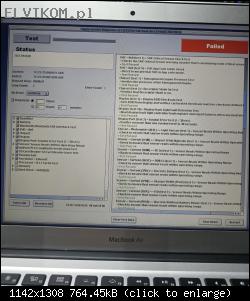

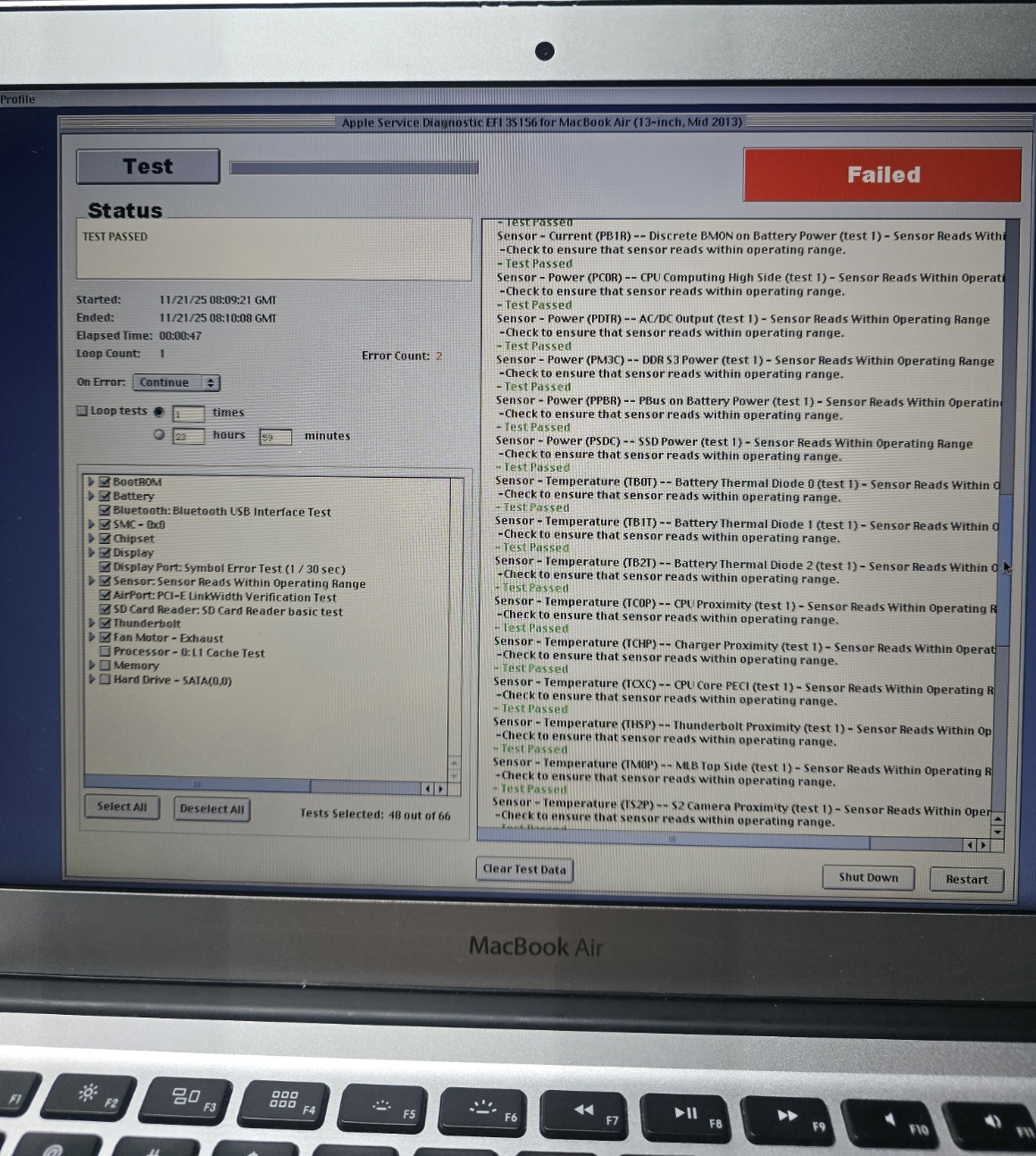

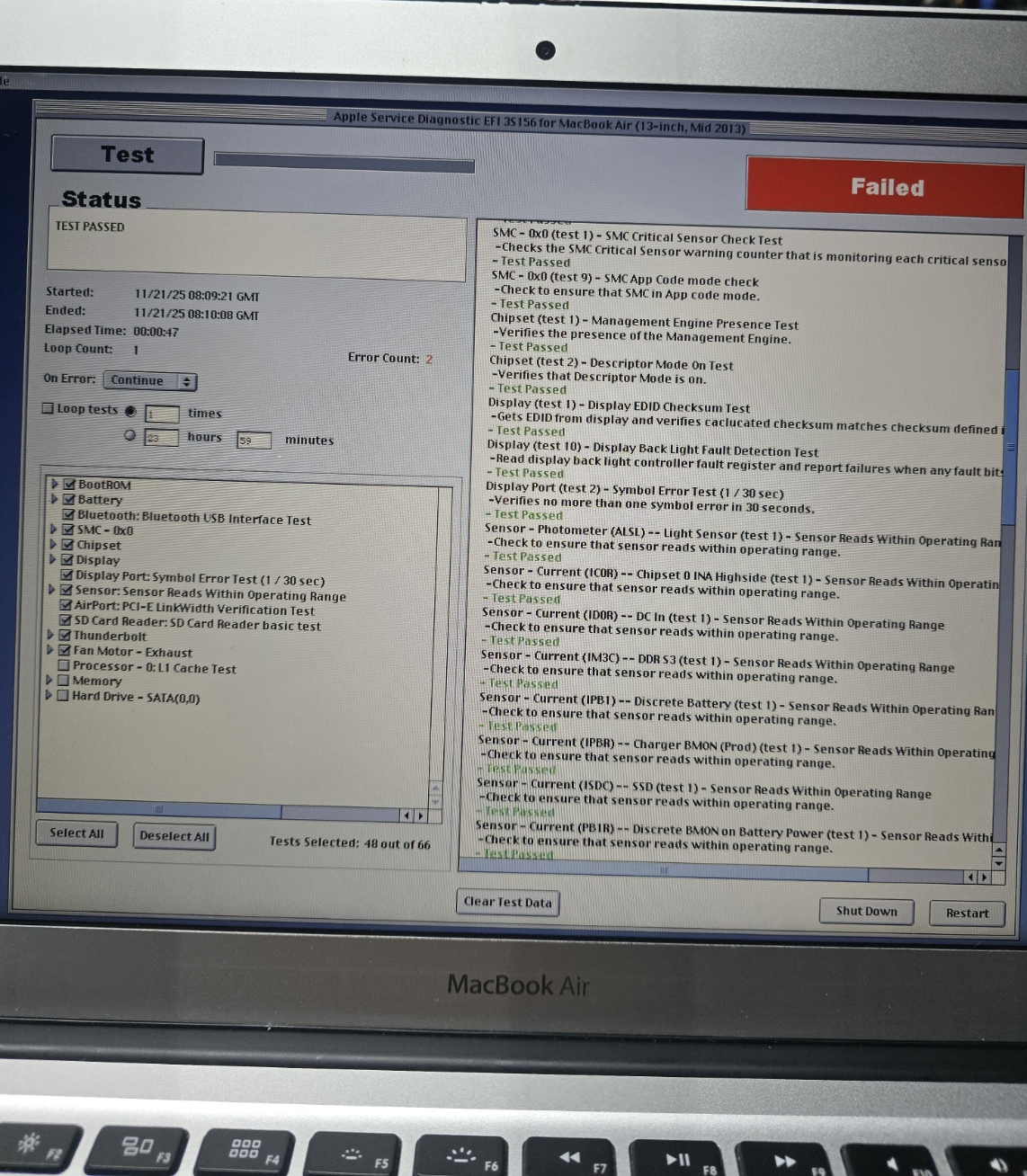

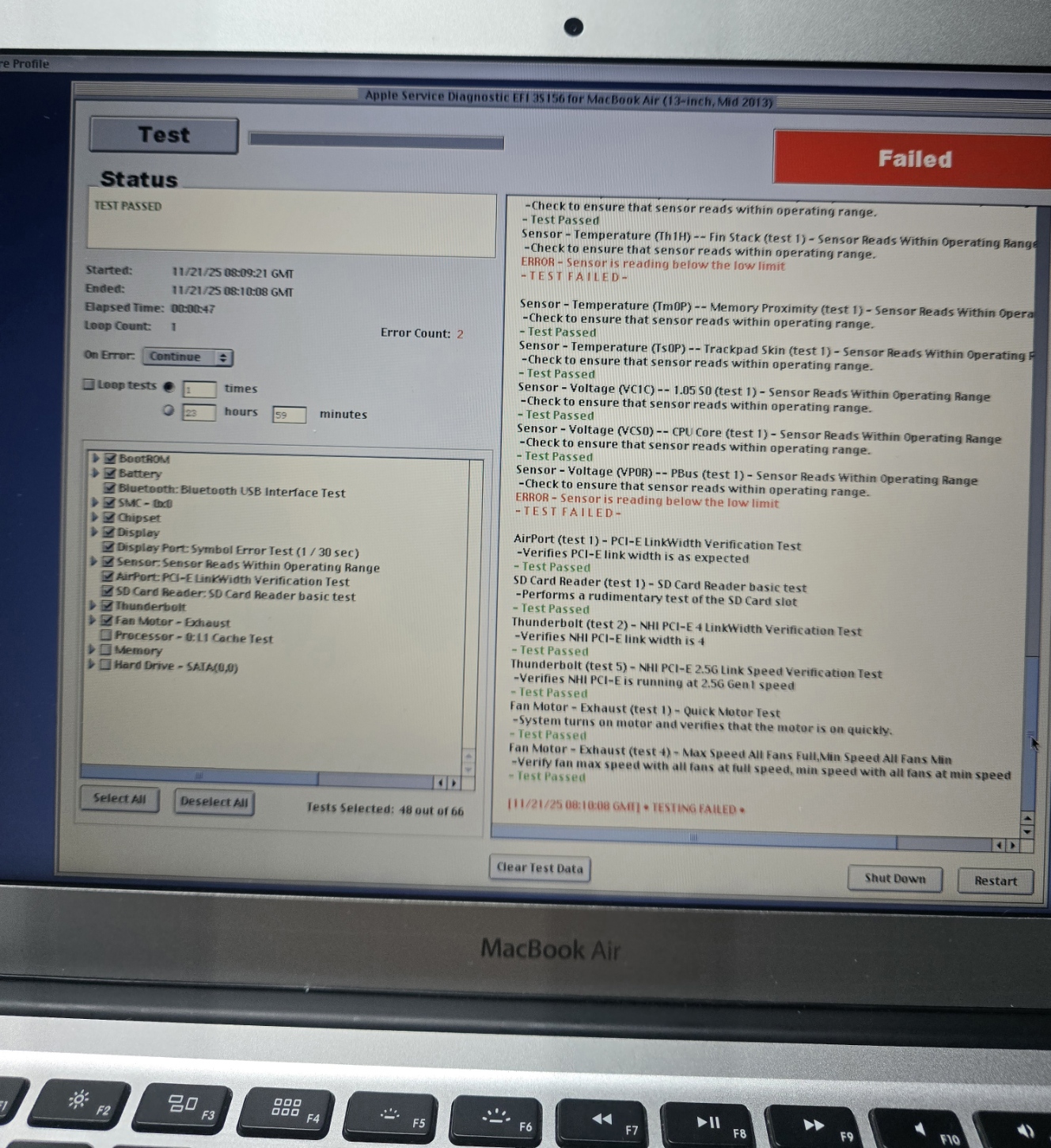

Dziękuję za wspaniałą instrukcję, wszystko wykonane wyniki w zdjęciach.

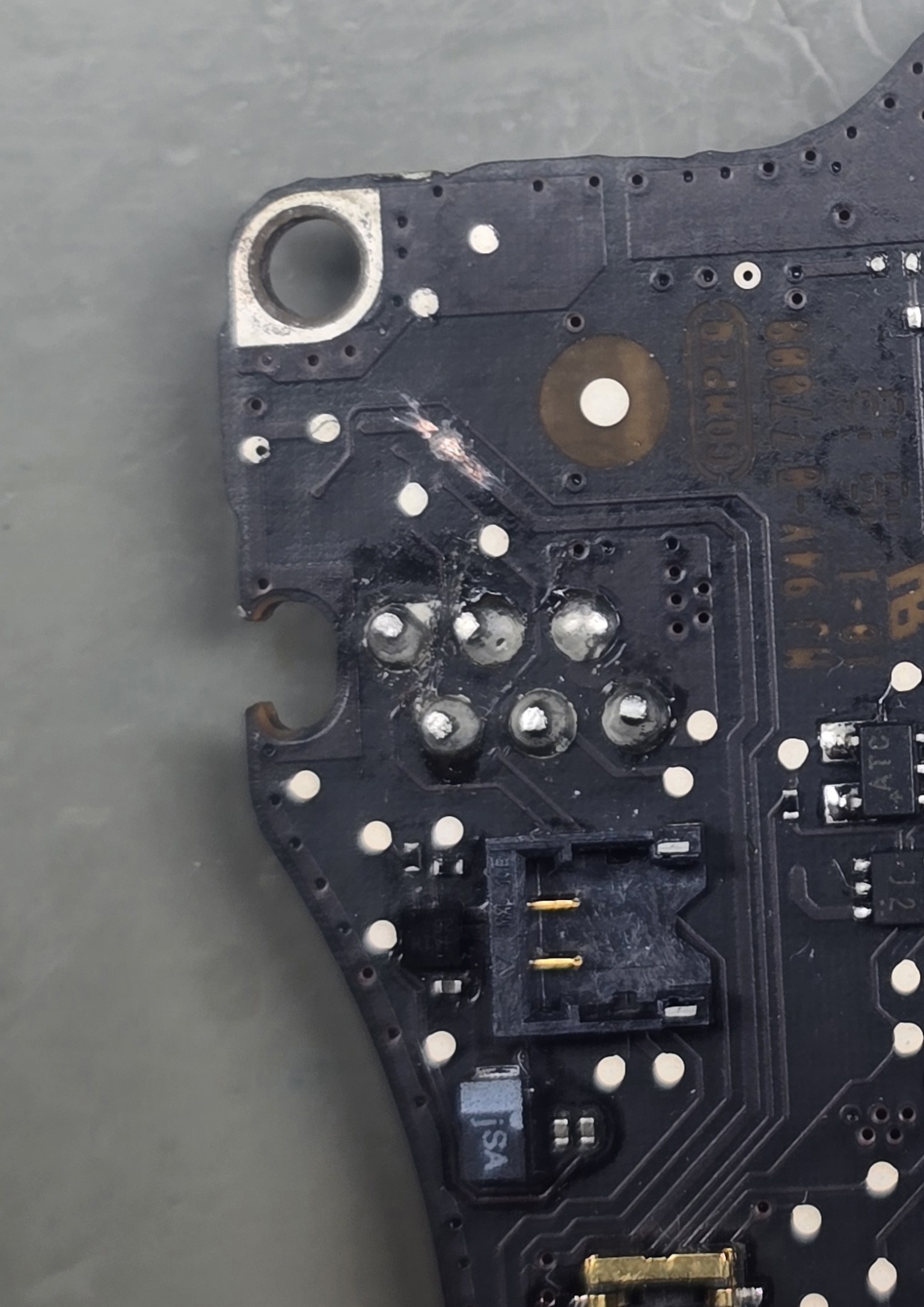

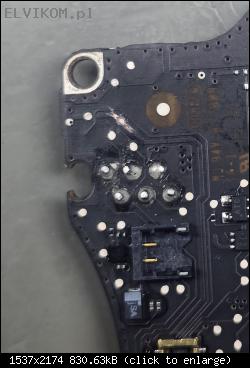

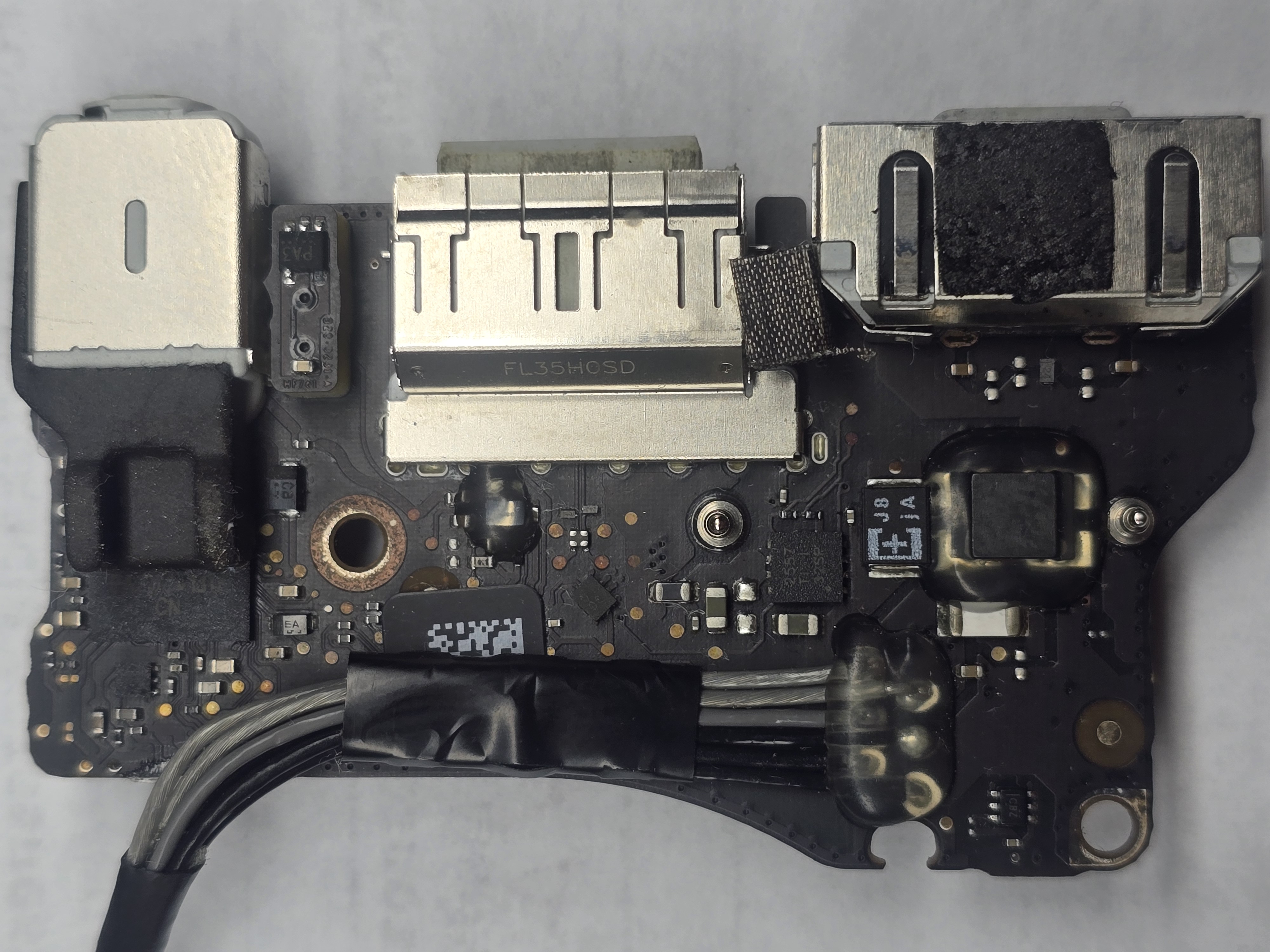

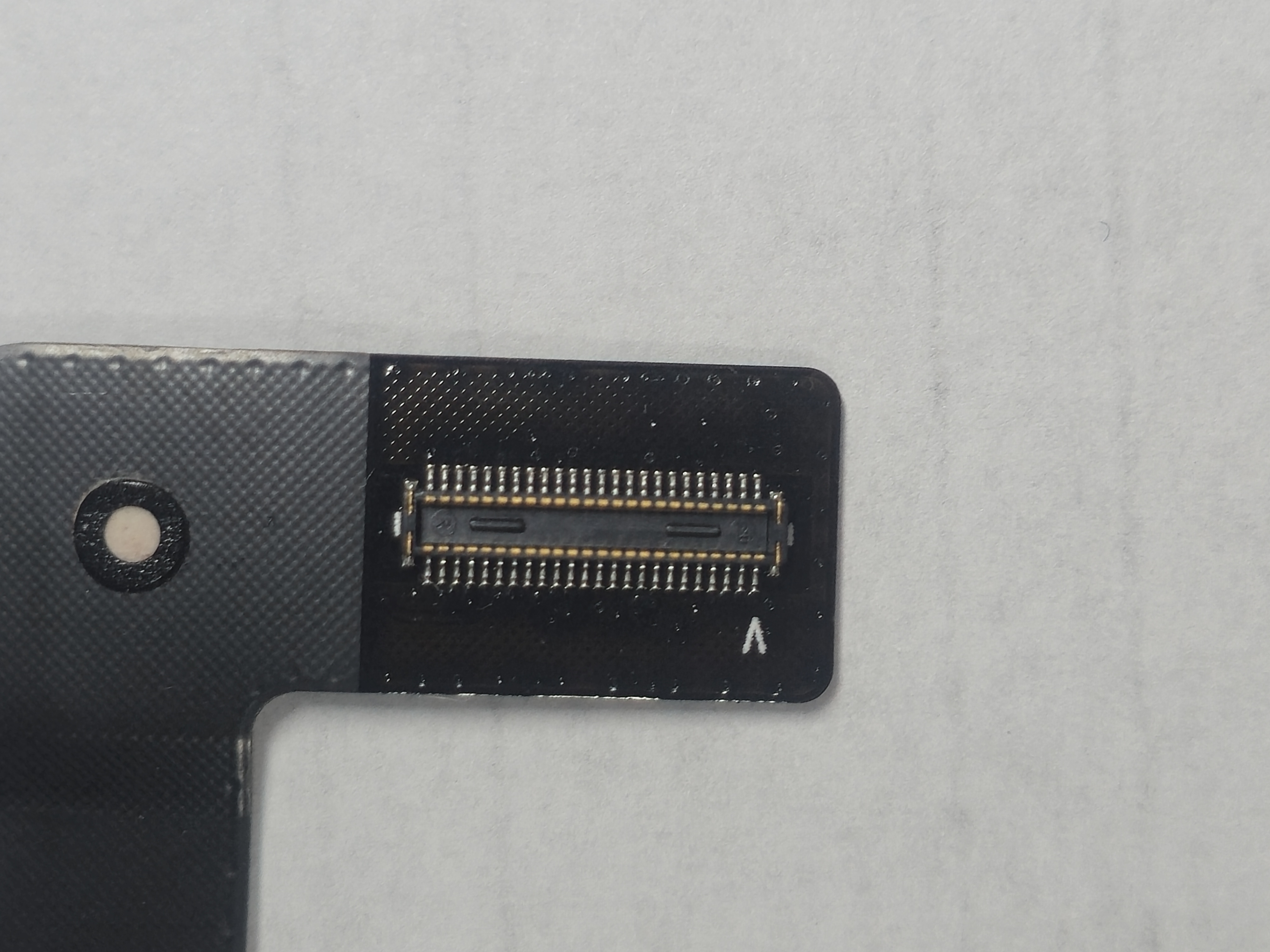

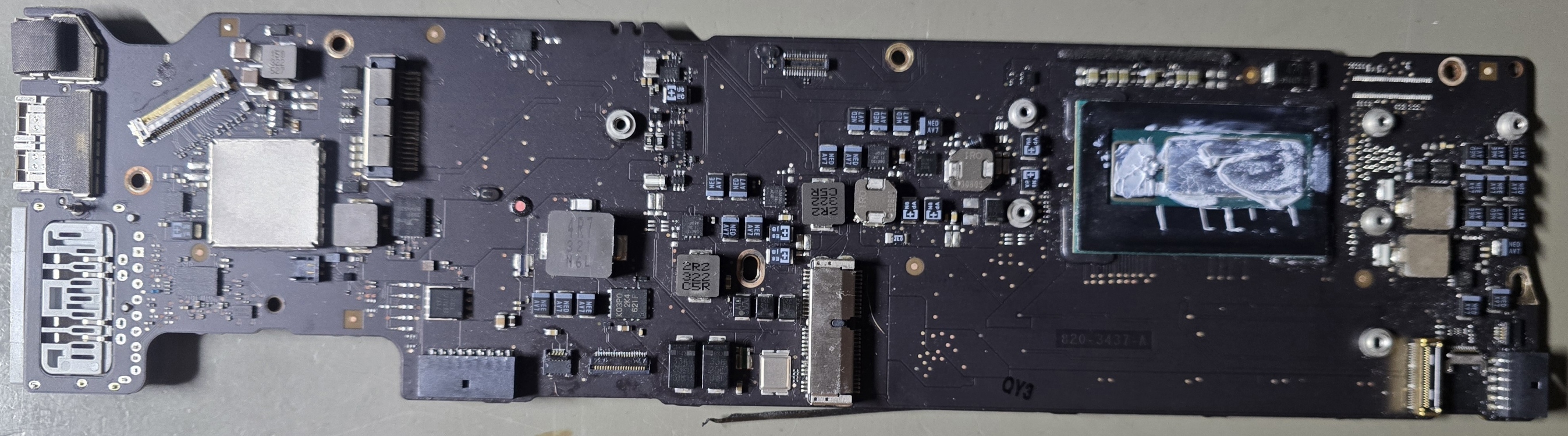

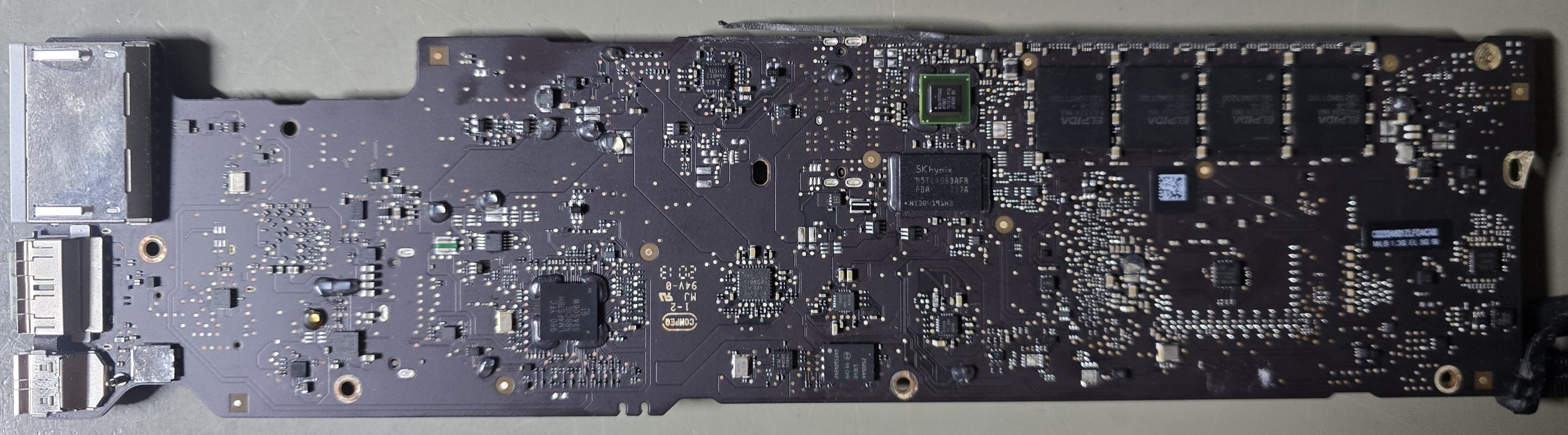

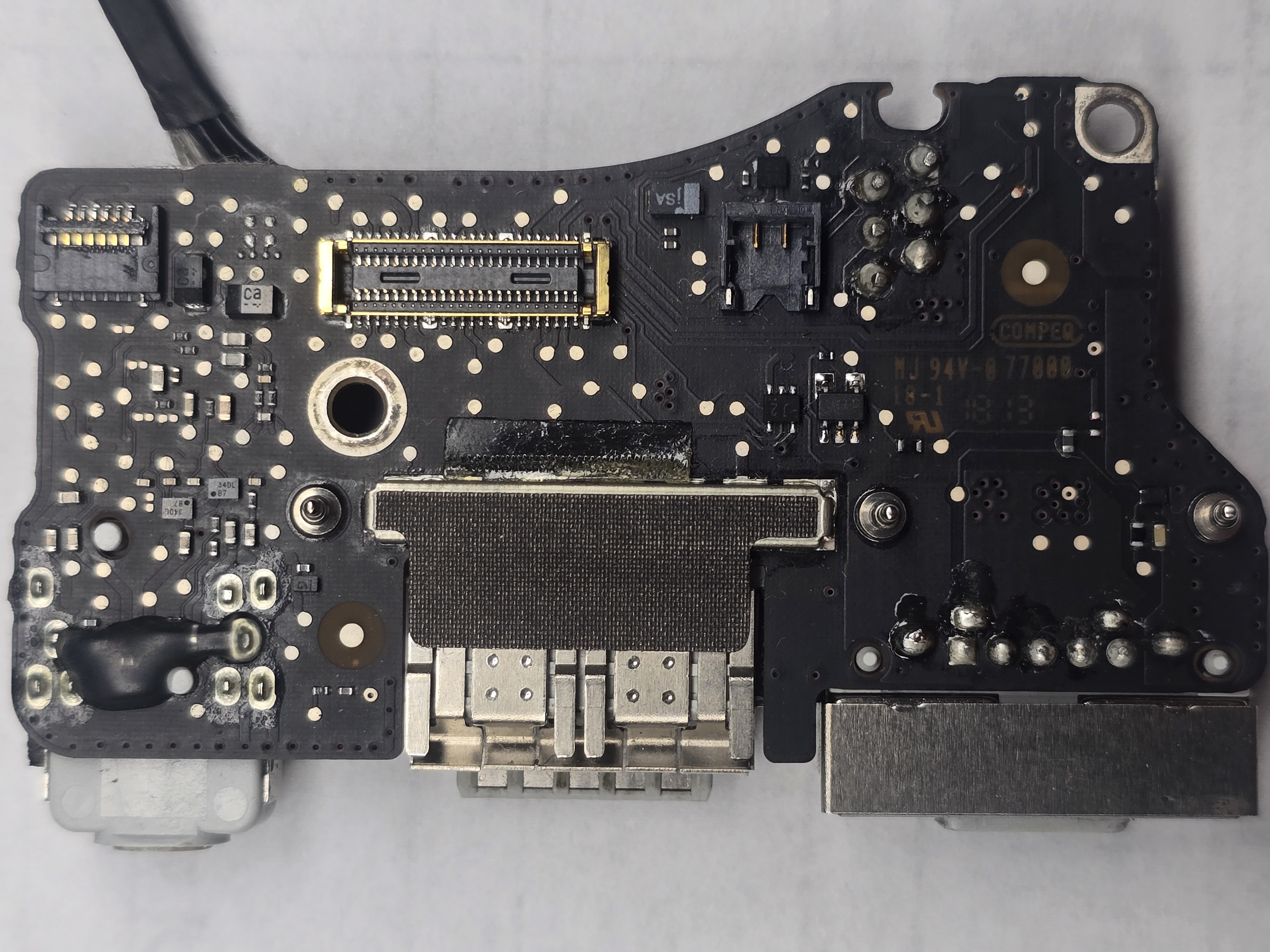

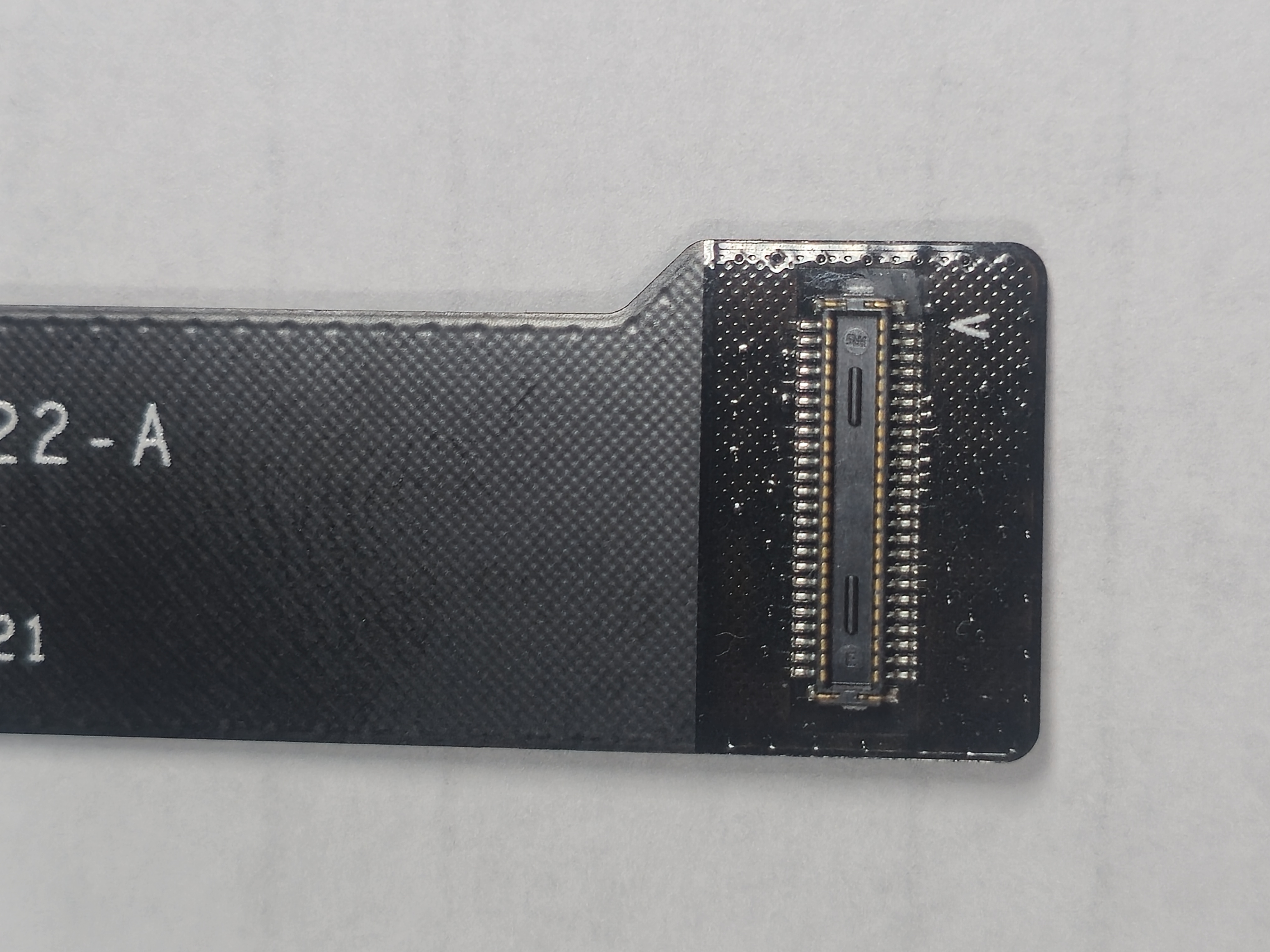

Zdjęcia płyty głównej są zbyt słabej jakości, aby je analizować. Sugerowałbym wykonanie zdjęć o większej rozdzielczości oraz kawałkami (np. 1/4, co daje 4 zdjęcia na stronę, czyli łącznie 8 zdjęć - my musimy widzieć płytę tak, jakbyś Ty ją widział pod mikroskopem). Na razie jednak wstrzymaj się ze zdjęciami całej płyty, a zamiast tego wykonaj zdjęcia płytki I/O (z obu stron, duża rozdzielczość, dobre doświetlenie), sztywnej taśmy tej płytki od strony złącz oraz gniazda I/O na płycie głównej (doświetlone, z obu boków aby było wyraźnie widać piny gniazda).

Vogelek23 napisał(a):oraz gniazda I/O na płycie głównej (doświetlone, z obu boków aby było wyraźnie widać piny gniazda).

Jeszcze o to bym poprosił bo brakuje.

Oczyść złącze I/O na płycie głównej izopropanolem i sprawdź pęsetą, czy wszystkie piny trzymają się padów (czy nie ma zimnego lutu). Jeśli wszystko jest tutaj w porządku to podstaw 100% sprawdzoną płytkę I/O. W tym modelu możesz podstawić dowolną płytkę I/O z roczników 2013-2017. Jeśli i to nic nie da, to SMC jest do wymiany.

Cześć,

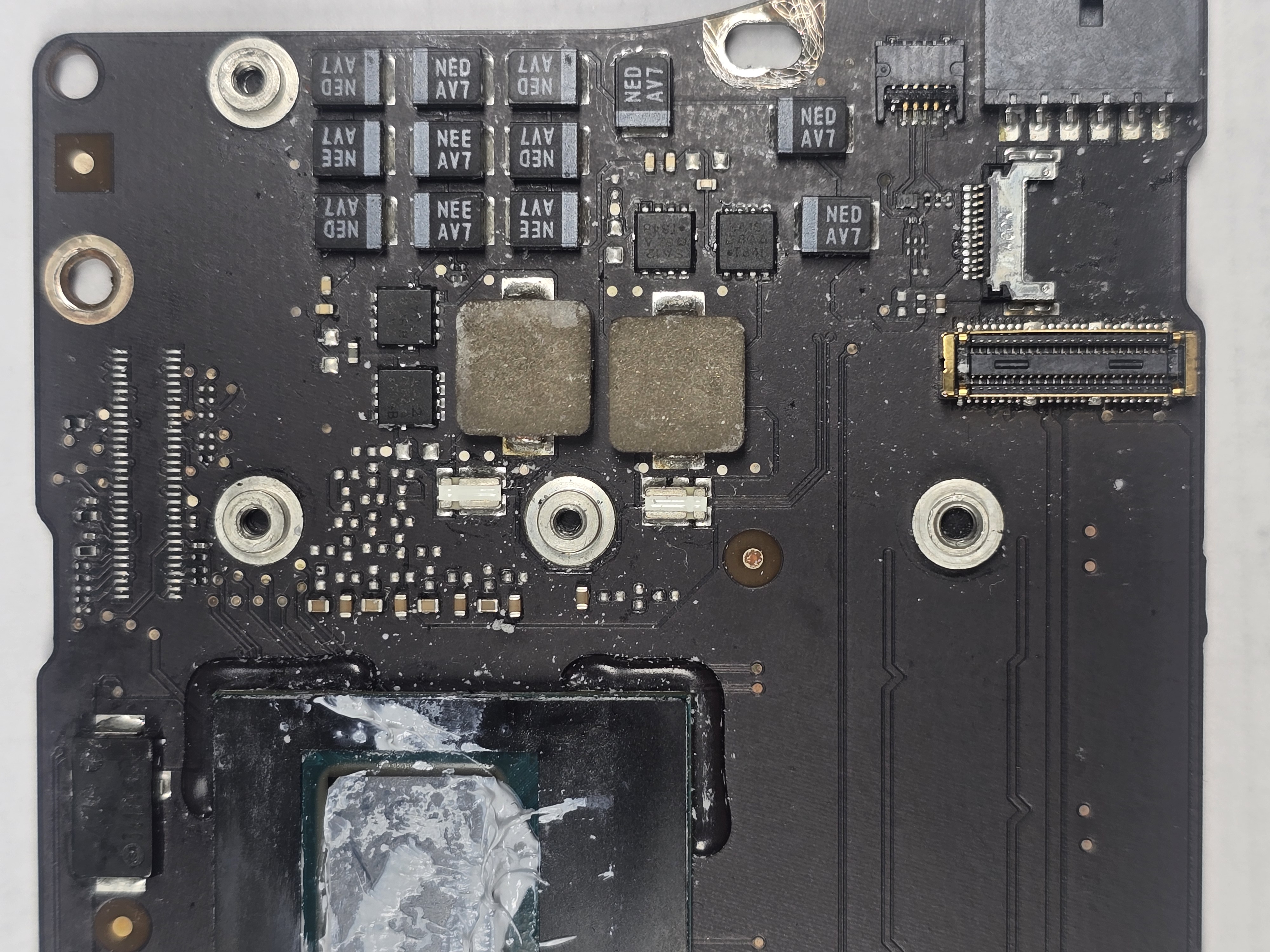

martwi mnie korozja na przelotkach w okolicy CPU — tam często wychodzą później problemy z komunikacją .
Zrób zdjęcia kulek CPU pod kątem, tak żeby było widać ewentualne przerwy lub skorodowane kulki.
Extra zdjęcie post #9, wszystkie tak zamieszczaj.

Ten błąd czujnika temperatury mnie zastanawia post #5. Informacja o temperaturach idzie wspólną szyną, więc wystarczy jedna uszkodzona linia i SMC przestaje widzieć sensownie kilka sensorów naraz.
Th1h- fin stack Czujnik Temperatury
VPro- PBbus Czujnik Prądowy.
Oba błędy dotyczą układu U5800.
Zmierz na nim napięcia i oporności względem masy.
Edit:
Mamy odczyt z :Tm0P Ram, Ts0P-trackpad. Odpada nam na pewno SMbus, bo wydaje się ze odczyt temperatury Ramu jest poprawny z U5800.
Odnośnie drugiego błędu, tu możliwe ze też odbywa się pomiar Vbus ale to raczej założenie, warto je poprzeć pomiarami.

ado napisał(a):martwi mnie korozja na przelotkach w okolicy CPU

I tu Cię zaskoczę - to nie jest korozja. Przez długi czas fabryki, produkujące PCB dla Apple, myły je po montażu jakąś chemią ochronną, która po latach ciemnieje na nieosłoniętej miedzi i wygląda "wypisz-wymaluj" jak korozja. Czasami nawet ma ona nieco zielonkawe zabarwienie na krawędziach, ale wystarczy delikatnie przejechać po tej warstwie skalpelem, aby zobaczyć, że żadnej korozji tam nie ma (odsłania się pod spodem czyściutka, nieskorodowana miedź). Nie wiem, czy nadal stosują te same środki w nowych urządzeniach - ale o tym przekonamy się pewnie dopiero za parę lat.

Vogelek23 napisał(a):Oczyść złącze I/O na płycie głównej izopropanolem i sprawdź pęsetą, czy wszystkie piny trzymają się padów (czy nie ma zimnego lutu). Jeśli wszystko jest tutaj w porządku to podstaw 100% sprawdzoną płytkę I/O. W tym modelu możesz podstawić dowolną płytkę I/O z roczników 2013-2017. Jeśli i to nic nie da, to SMC jest do wymiany.

Wymyłem złącze I/O na płycie i płytce, nawet przelutowałem ale brak poprawy. Nie mam takiej płytki I/O na podmianę.

Vogelek23 napisał(a):Jeśli i to nic nie da, to SMC jest do wymiany.

SMC masz na myśli układ U5800 czy U5000?

ado napisał(a):Oba błędy dotyczą układu U5800.
Zmierz na nim napięcia i oporności względem masy.

U5800:
pin 1 - 0,97kΩ / 3,29V
pin 2 - 1,68MΩ / 0,47V skacze
pin 3 - 1,69MΩ / 0,10 skacze
pin 4 - 1,68MΩ / 0,47V skacze
pin 5 - 1,69MΩ / 0,25V skacze
pin 6 - 0,51Ω / 0,00V
pin 7 - OL / 1,66V
pin 8 - 0,20Ω / 0,00V
pin 9 - 100,87kΩ / 3,25V
pin 10 - 11,77kΩ / 3,33V
pin 11 - 2,68kΩ / 3,32V
pin 12 - 2,69kΩ / 3,32V
pin 13 - 1,43MΩ / 0,62V
pin 14 -1,44MΩ / 0,60V
pin 15 - 1,86kΩ / 3,29V
pin 16 - 0,93kΩ / 3,32V

Brak korozji pod CPU, nic nie widać podejrzanego na pierwszym rzędzie kulek.

krisark napisał(a):SMC masz na myśli układ U5800 czy U5000?

U5000.

ado napisał(a):Oba błędy dotyczą układu U5800.

No nie do końca. Żaden z sygnałów ALERT_L, które wychodzą z U5800, nie jest aktywny. Poza tym U5800 nie monitoruje ani napięcia VP0R (a tylko prąd IC0R), ani sensora temperatury Th1H (Fin Stack). Sensor Th1H znajduje się na płytce I/O i jest obsługiwany BEZPOŚREDNIO przez SMC U5000 (magistrala SMBUS_SMC_2_S3 wraz z sygnałem FINSTACKSNS_ALERT_L).

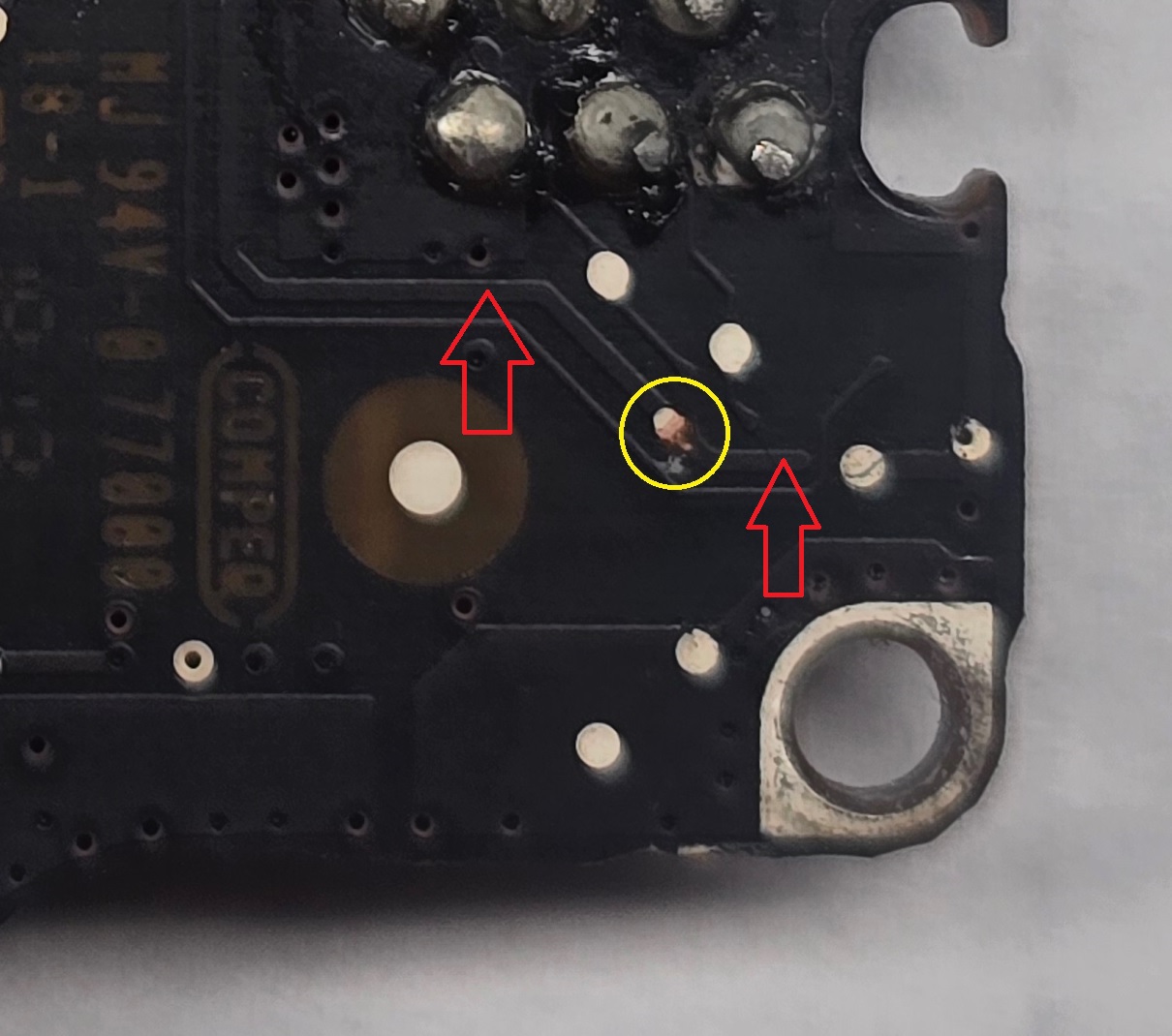

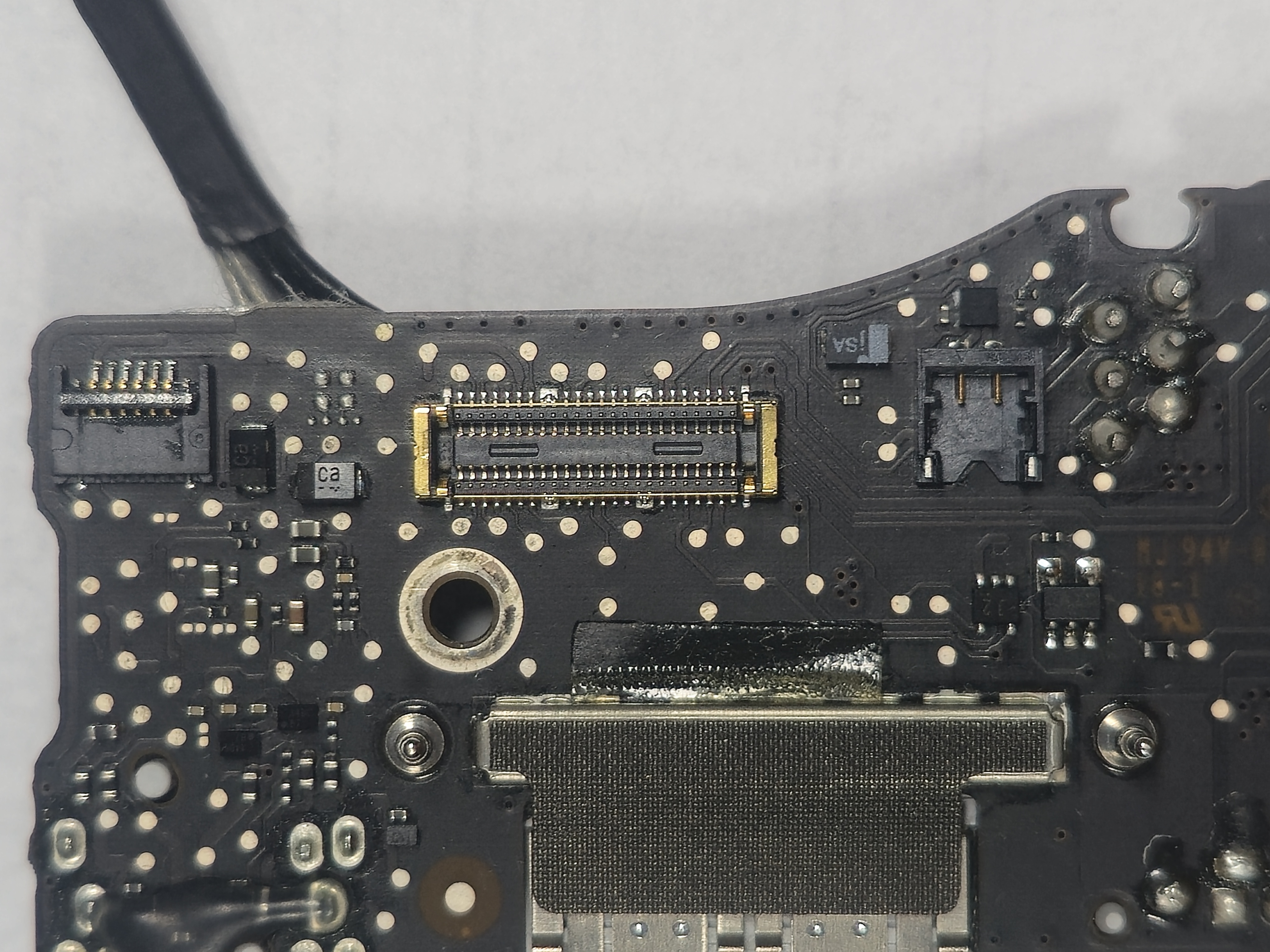

Przyglądam się zdjęciom płytki I/O i znalazłem niepokojące miejsce, które zaznaczyłem żółtym kółkiem. Zdrap soldermaskę (ok 1-2mm) ze ścieżki w punktach, zaznaczonych czerwonymi strzałkami i sprawdź czy te punkty mają między sobą pełne zwarcie - jeśli nie, połącz je kawałkiem kynaru i sprawdź w teście AHT, czy program pokaże te same błędy co poprzednio. Myślę, że po prostu sensor nie ma zasilania z uwagi na uszkodzoną ścieżkę.

Szok jaki masz dobry wzrok, ja po mikroskopem tego nie widziałem. Może dlatego, że zalanie nie było na tej płytce I/O i się nie niej nie skupiłem.

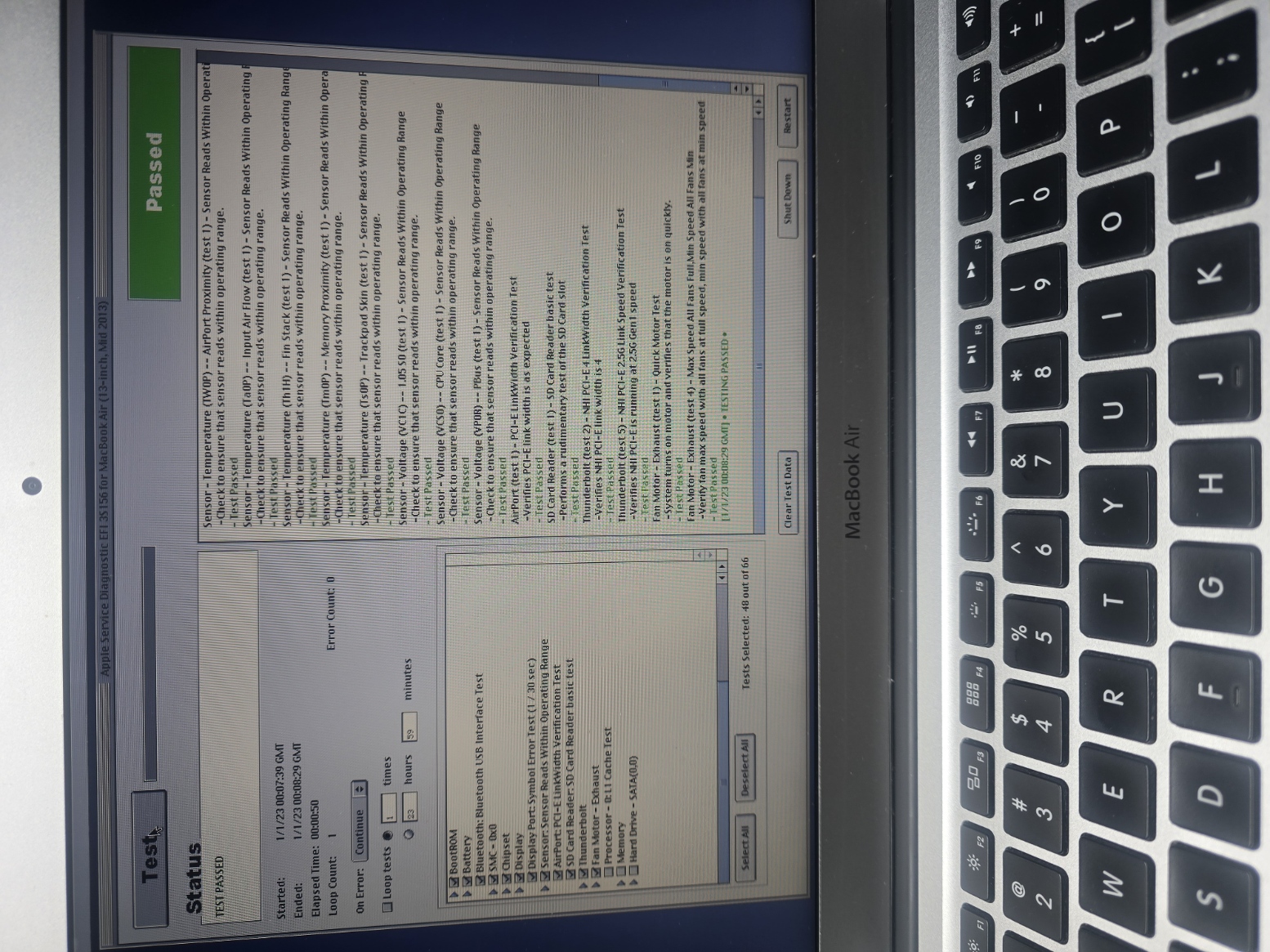

Była ścieżka przerwana, linia odbudowana laptop działa poprawnie.
Dziękuje za pomoc.
