#1 Acer nitro V 15 nie włącza się.

Napisal/-a msiedlin • 10 Oktober 2025, 11:31
Acer nitro V15
model no.N23Q22
ANV15-51-57K8
płyta: DA0ZYPMBAF0 REV:F
chip graficzny: GN20-S7-B-MP-KB-A1
Witam, mam na stole takiego acera nie włącza się, po podłączeniu zasilacza na chwile skok prądu do 60mA potem spada do 2-3mA. Przetwornica główna 3,3V i 5V startuje.
Na płycie znalazłem zwarty kondensator na gałęzi głównej zasilania, lecz nie robił on już zwarcia bo "odspawało" połączenie z PCB - laminat nie został naruszony.
Namierzyłem na zasilaniu grafiki bardzo niską rezystancję do masy ok 0,2Ω
Chciałem zapytać oo Wasze zdanie czy nie za mała? Jakie napięcie jest bezpieczne przy próbie zwarciowej na linii zasilania grafiki (brak schematu i board view)
Ewentualnie czy jak odetnę od zasilania przetwornice 3 fazową laptop wstanie na grafice wbudowanej? A jeśli nie istnieje szansa wymusić ten tryb?

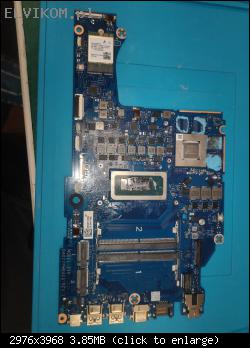

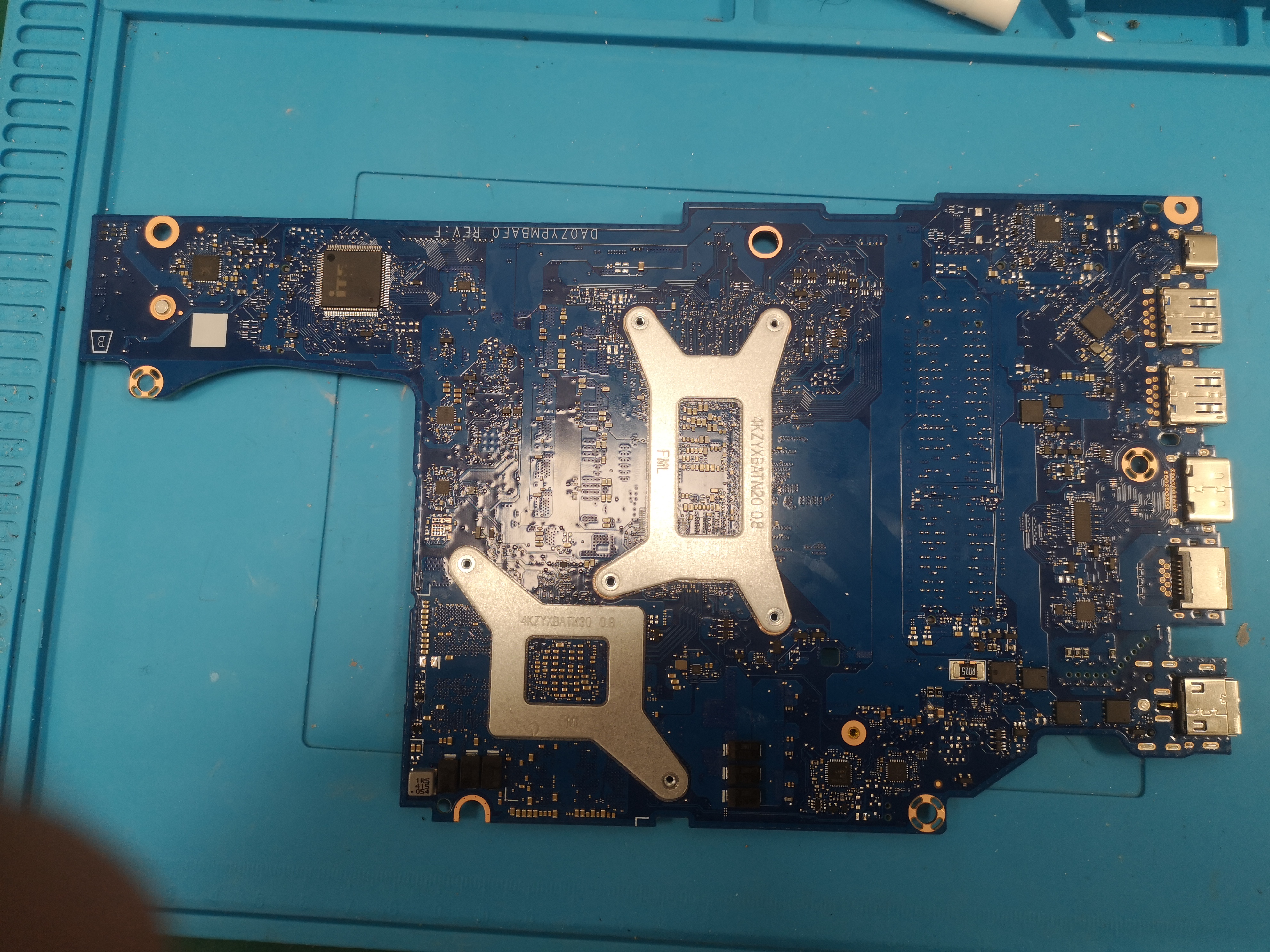

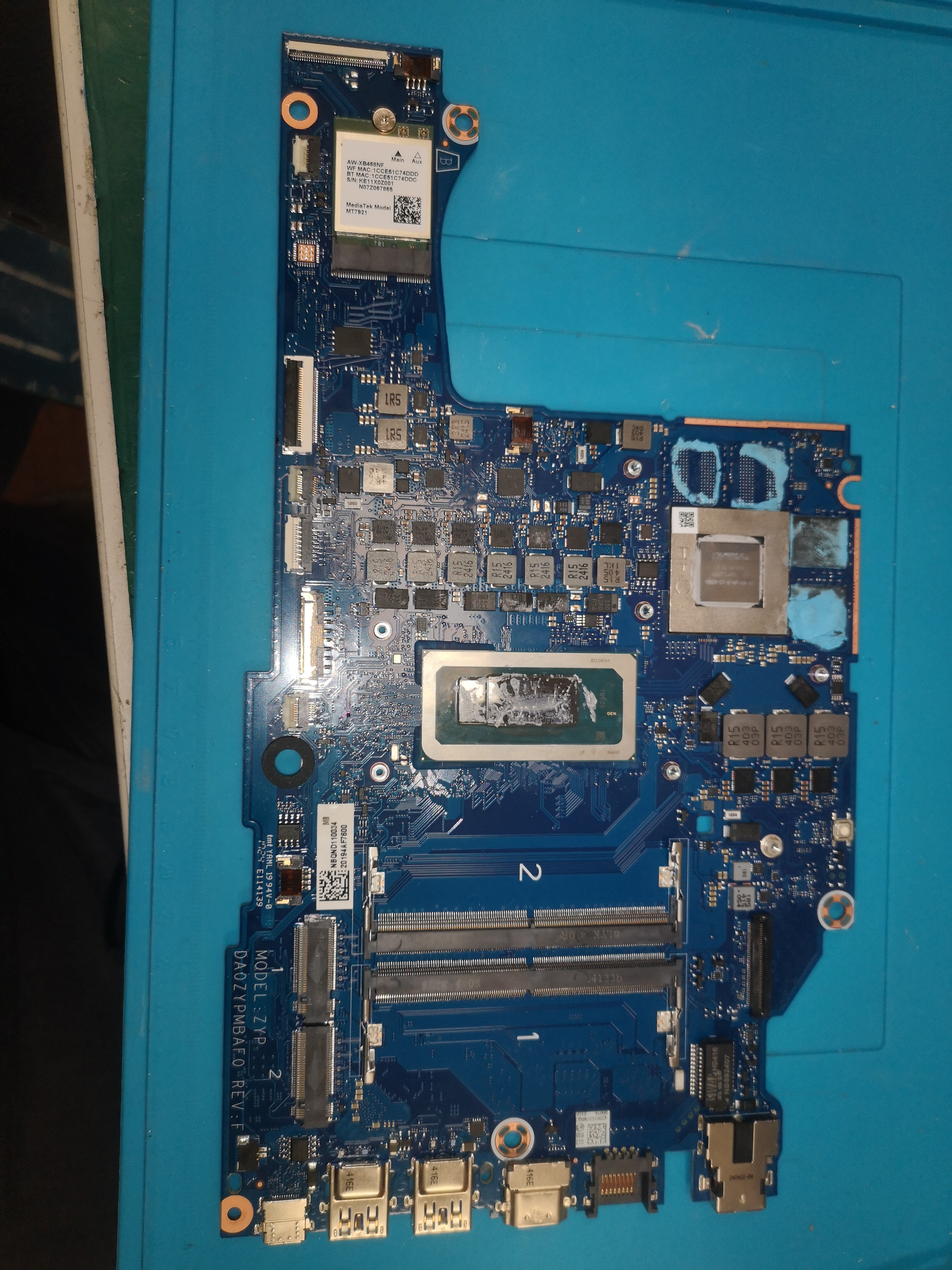

Zamieszczam zdjęcia płyty.
Slika
Slika
Pozdrawiam i z góry dziękuję za pomoc.
Michał

Re: Acer nitro V 15 nie włącza się.

Napisal/-a Google Adsense [BOT] • 10 Oktober 2025, 11:31

#2 Re: Acer nitro V 15 nie włącza się.

Napisal/-a tekort • 10 Oktober 2025, 11:52

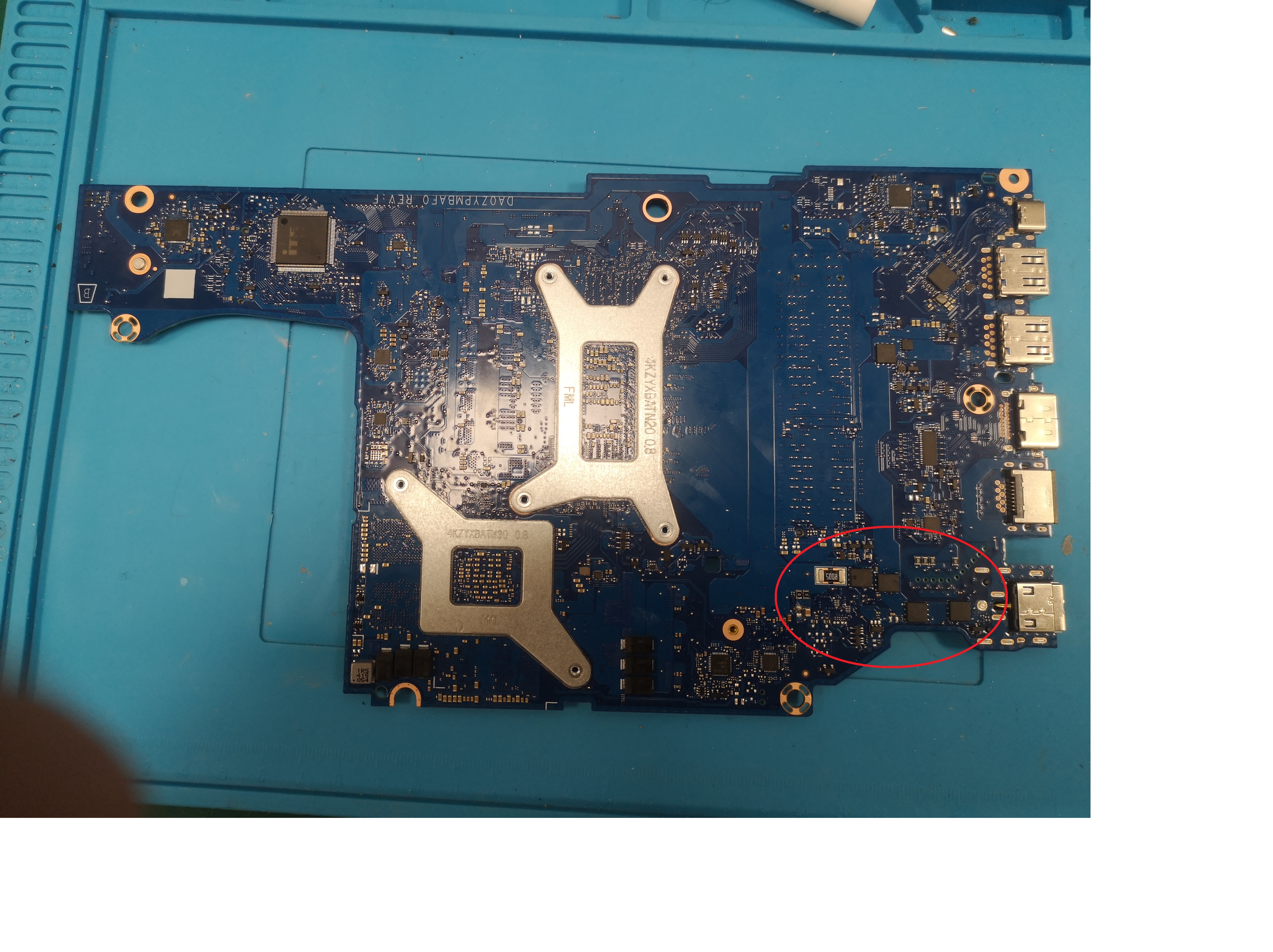

Jeśli spaliło kondensator w głównej linii to najpierw sprawdź MOSFETy wejściowe zasilania, któryś będzie raczej przepalony. Zaznaczyłem sekcje na zdjęciu.
Slika
Rezystancja 0.2Ohm na tym GPU jest raczej OK, tu nie szukałbym problemu ani nie robił próby zwarciowej.
Ta płyta raczej nie miała wersji UMA, więc nie będzie możliwości konwersji. Musiałbyś najpierw upewnić się czy ten procesor posiada w ogóle iGPU, bo nie podałeś oznaczenia CPU.

#3 Re: Acer nitro V 15 nie włącza się.

Napisal/-a msiedlin • 10 Oktober 2025, 14:19
Witaj mosfety sprawdzałem, nie są przebite. Na linii głównej zasilającej jest napięcie 19,5V i przetwornica główna startuje. Nawet na ułamek sek wstaje zasilanie procka. Myślisz , że 0,2Ω na grafice jest ok ?
Na pozostałych cewkach rezystancje są wg mnie ok, tylko ta na grafice prawie zwarcie - czasami sondy pomiarowe mają tyle. Nawet próba zwarciowa przy takiej rezystancji jest problematyczna. Do tego nie ma schematu ani board view.

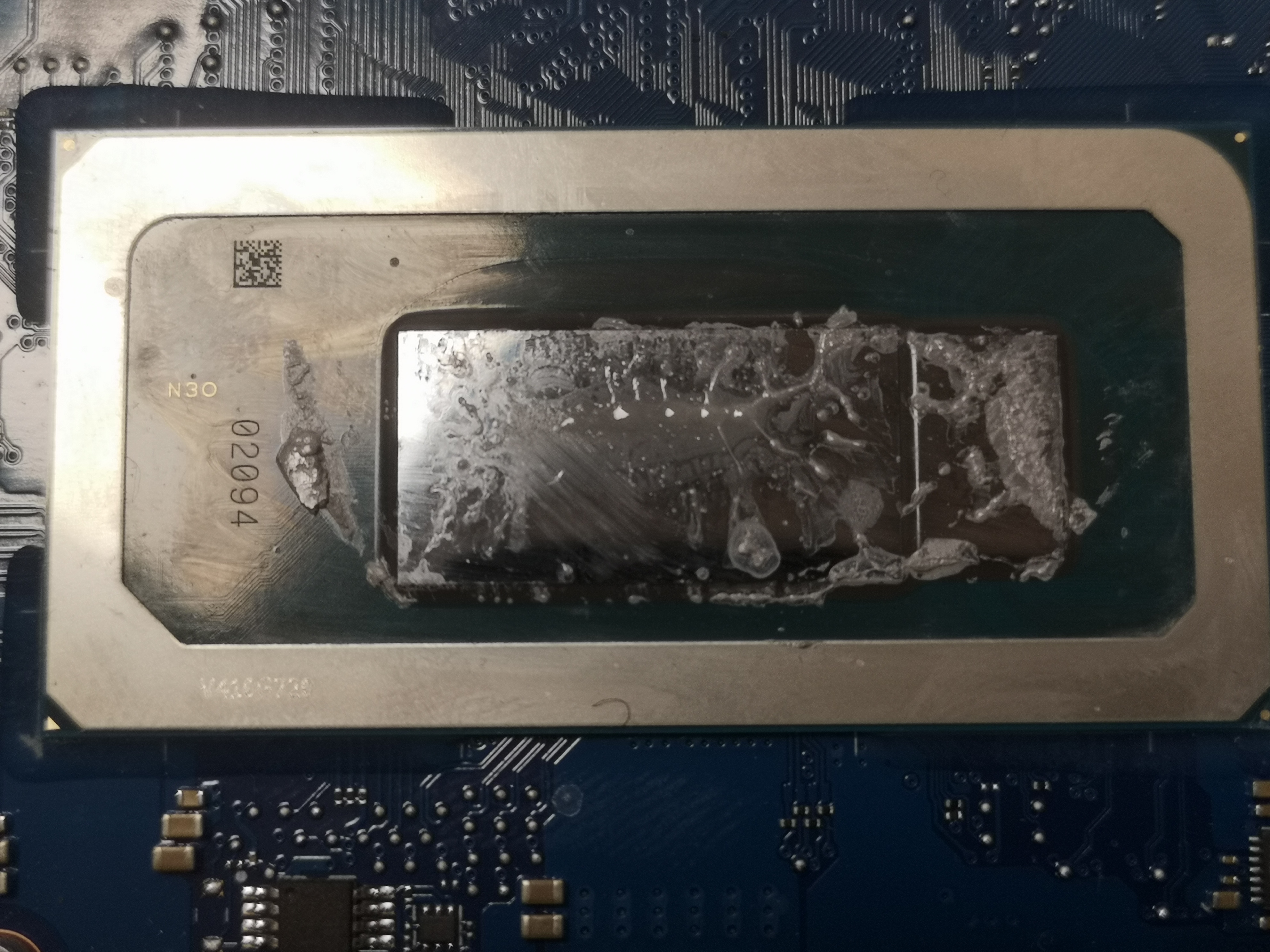

Przesyłam zdjęcie procka.

Slika

Pozdrawiam Michał

#4 Re: Acer nitro V 15 nie włącza się.

Napisal/-a Vogelek23 • 11 Oktober 2025, 01:23
msiedlin napisal/-a:Do tego nie ma schematu ani board view.
Boardview jest: schemat-acer-nitro-v15-anv15-quanta-zyp-da0zypmbae0-t75556.html - po prostu w oznaczeniu płyty powinny być zera, a nie litery "o" jak podałeś, i pewnie dlatego nie możesz znaleźć.

tekort napisal/-a:Ta płyta raczej nie miała wersji UMA, więc nie będzie możliwości konwersji.
Ta płyta ma aż 17 linii konfiguracyjnych BOARD_IDx, więc istnieje szansa, że da się przezbroić na UMA. Do tego byłby jednak niezbędny schemat, w którym są tablice konfiguracji BOARD_ID - niestety, na ten moment jest on niedostępny. W takiej sytuacji sprawdziłbym więc, czy odlutowanie cewek PL7000/01/03/08 z jednej strony spowoduje jakąkolwiek wyraźną zmianę w poborze prądu po włączeniu płyty.

msiedlin napisal/-a:tylko ta na grafice prawie zwarcie - czasami sondy pomiarowe mają tyle
A jaki konkretnie uchyb wprowadzają Twoje sondy? Musisz to dokładnie sprawdzić, bo jeśli po zwarciu sond masz 0,21Ω a mierząc na cewkach GPU do masy masz 0,22Ω, to jest praktycznie czyste zwarcie.

msiedlin napisal/-a:Przesyłam zdjęcie procka.
I co my mamy z tego odczytać? Nie dość, że CPU ufajdany pastą, to doświetlony tak słabo, że najważniejszy fragment "utonął" w refleksie w lewym górnym rogu. Jeśli masz tam wypalone oznaczenie SRMHX (Core i5-13420H), to ten procesor ma zintegrowaną grafikę Intel UHD.

Pytanie pomocnicze - czy płytę uruchamiasz z podłączonym ekranem? Jeśli tak, to odłącz go od płyty i sprawdź, czy pobór prądu się zmieni.

#5 Re: Acer nitro V 15 nie włącza się.

Napisal/-a msiedlin • 13 Oktober 2025, 18:46
Witaj, dziękuję za odpowiedź, faktycznie robiłem błąd w oznaczeniu płyty. Co do moich sond pomiarowych to wprowadzają one błąd 0,1Ω odczyt z pomiaru rezystancji rdzenia to 0,3Ω czyli rezystancja zasilania rdzenia 0,2Ω - nie mało?
Czy zamiast wylutowywać cewki mogę usunąć rezystor pomiarowy 5mΩ zasilający przetwornice gfxcore ?
Przepraszam, na rdzeniach nie ma żadnych napisów, dlatego nie czyściłem z pasty. Lewy górny róg to SRMHX dolny lewy V410G720.
Płytę uruchamiam bez matrycy i bez monitora zewnętrznego.

Pozdrawiam
Michał
