Witam wszystkich,

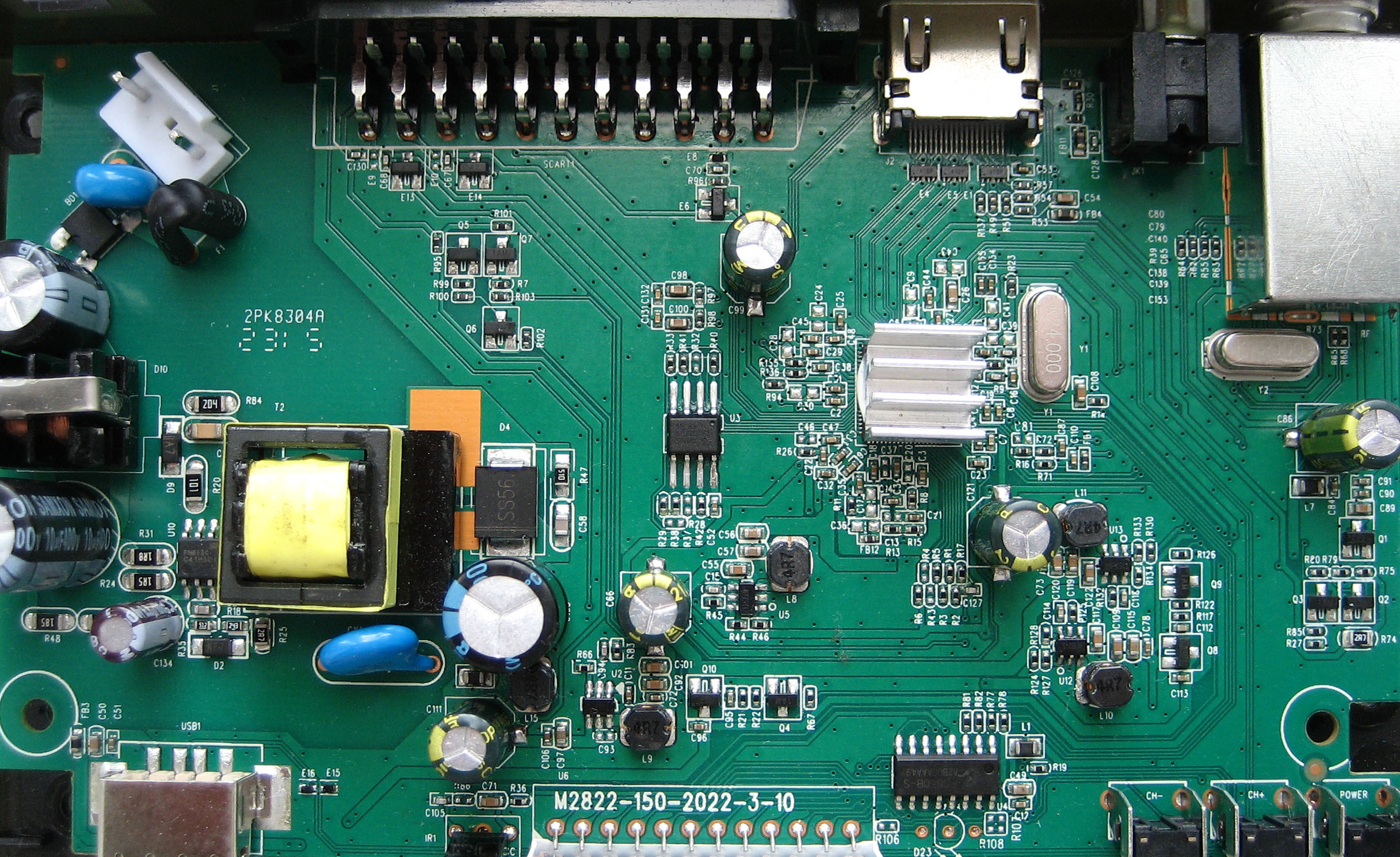

Potrzebuję waszej pomocy w naprawieniu mojego tunera Kruger&Matz, model KM0550C, który restartuje się w losowych momentach, np. po włączeniu po paru minutach, a czasami raz na godzinę. Sprawdziłem też film 1080p na usb wyłącza się po kilku sekundach za każdym razem.
Dla pewności wymieniłem wszystkie kondensatory w tunerze i większości Low ESR.

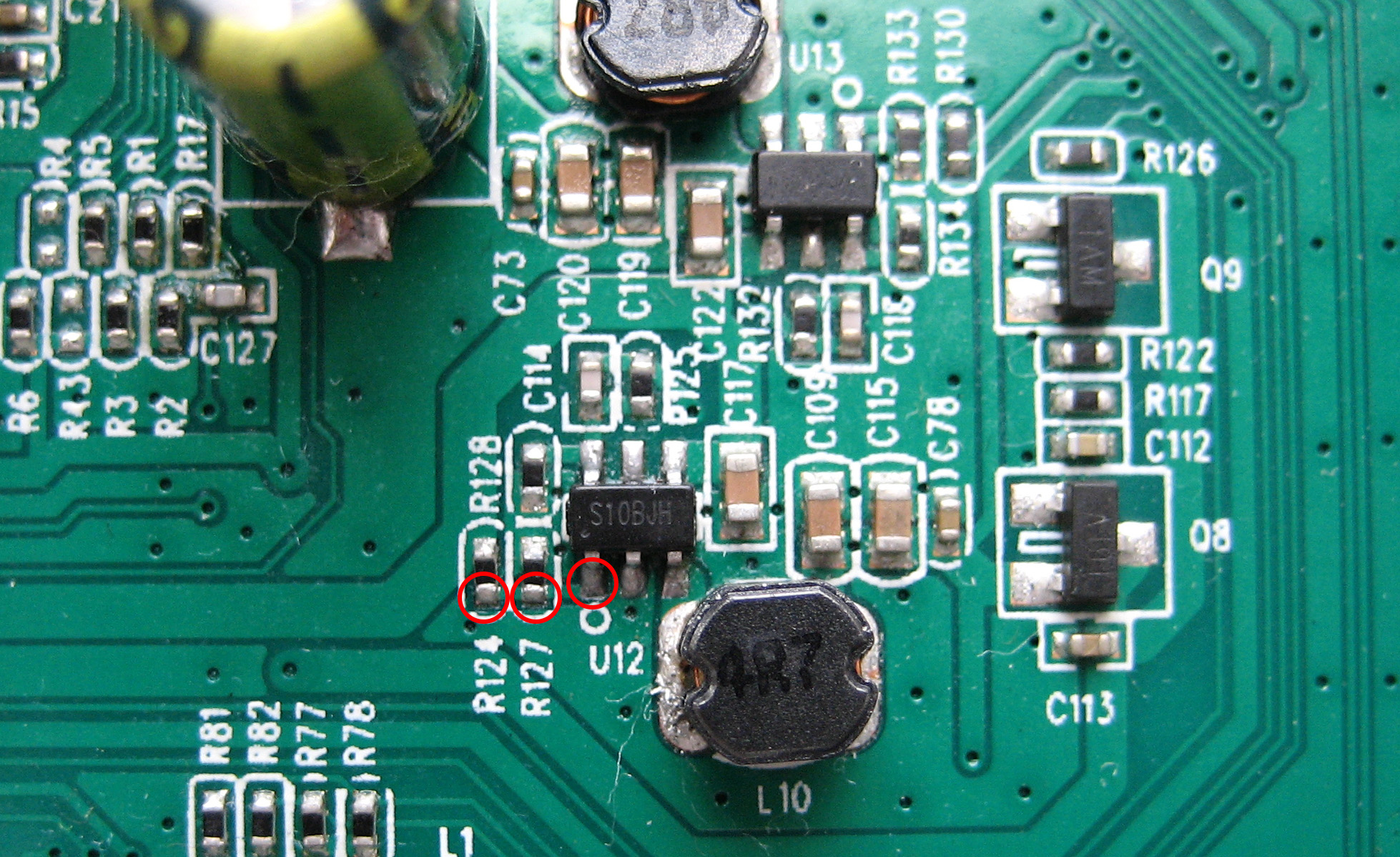

Wymieniłem też jeden mikroukład SOT-23-5 w przetwornicy zasilający procesor. Na zdjęciu zaznaczyłem, jak na pierwszym pinie za każdym razem po dotknięciu sondą pomiarową restartuje się, a pin-1 tego mikroukładu to EN włączający układ i jest na nim 3,4V Po jego wymianie nadal się restartuje urządzenie lub kiedy dotknę sonda pomiarową tego pin-1 układu, jakby to miejsce było jakieś wrażliwe lub obciążone ?
Nie wiem, co ewentualnie jeszcze mogę sprawdzić ? Zimnych lutów nie ma, nic się nie przegrzewa. Na kondensatorze za mostkiem prostowniczym 330V, na 8 pinie pamięci flash 3,3V jest, inne napięcia na płycie pojawiają się takie jak 1.1V, 1.8V, 3.3v, 5V i na wyjściu zasilacza 12.3V
Przetwornice produkujące napięcia dla procesora na wyjściach mają 0.6V, ale według datasheet tych mikroukładów są to prawidłowe napięcia.
Wydaje mi się jeszcze jeden podejrzany rezonator kwarcowy Y2, który jest najbliżej metalowej obudowy tunera, ale nie wiem czy on mógłby powodować takie restarty ?
Oprogramowanie zaktualizowałem przez usb i przywróciłem ustawienia fabryczne.
Pozdrawiam
Z góry dziękuję za pomoc
