#1 Nintendo Switch OLED - HEG-CPU-10 - identyfikacja układu

Napisal/-a serwisant2 • 6 Oktober 2025, 16:38

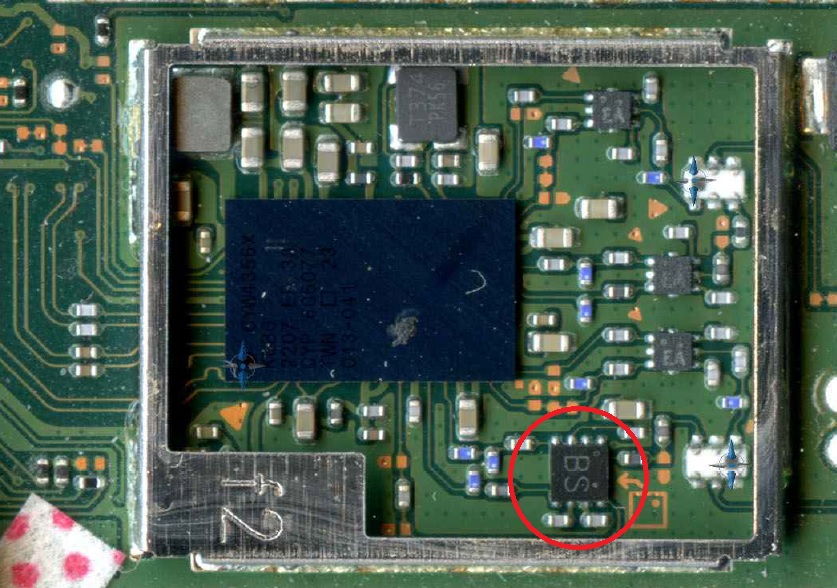

Nie działają mi pady bezprzewodowo w tej konsoli, po rozebraniu zauważyłem, że układ zaznaczony na zdjęciu ma wypaloną dziurę. Potrzebuję pomocy w identyfikacji tego układu bo nie wiem gdzie i czego szukać...
Slika

Re: Nintendo Switch OLED - HEG-CPU-10 - identyfikacja układu

Napisal/-a Google Adsense [BOT] • 6 Oktober 2025, 16:38

#2 Re: Nintendo Switch OLED - HEG-CPU-10 - identyfikacja układu

Napisal/-a Vogelek23 • 6 Oktober 2025, 22:03
Wygląda to na analogowy przełącznik firmy Vishay. Zdejmij układ i zamieść zdjęcie padów na PCB pod nim. Możesz też zamieścić zdjęcie spodu układu.

#3 Re: Nintendo Switch OLED - HEG-CPU-10 - identyfikacja układu

Napisal/-a serwisant2 • 7 Oktober 2025, 09:58
Vogelek23 napisal/-a:Zdejmij układ i zamieść zdjęcie padów na PCB pod nim. Możesz też zamieścić zdjęcie spodu układu.

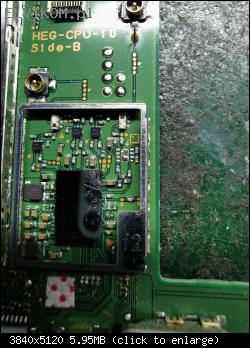

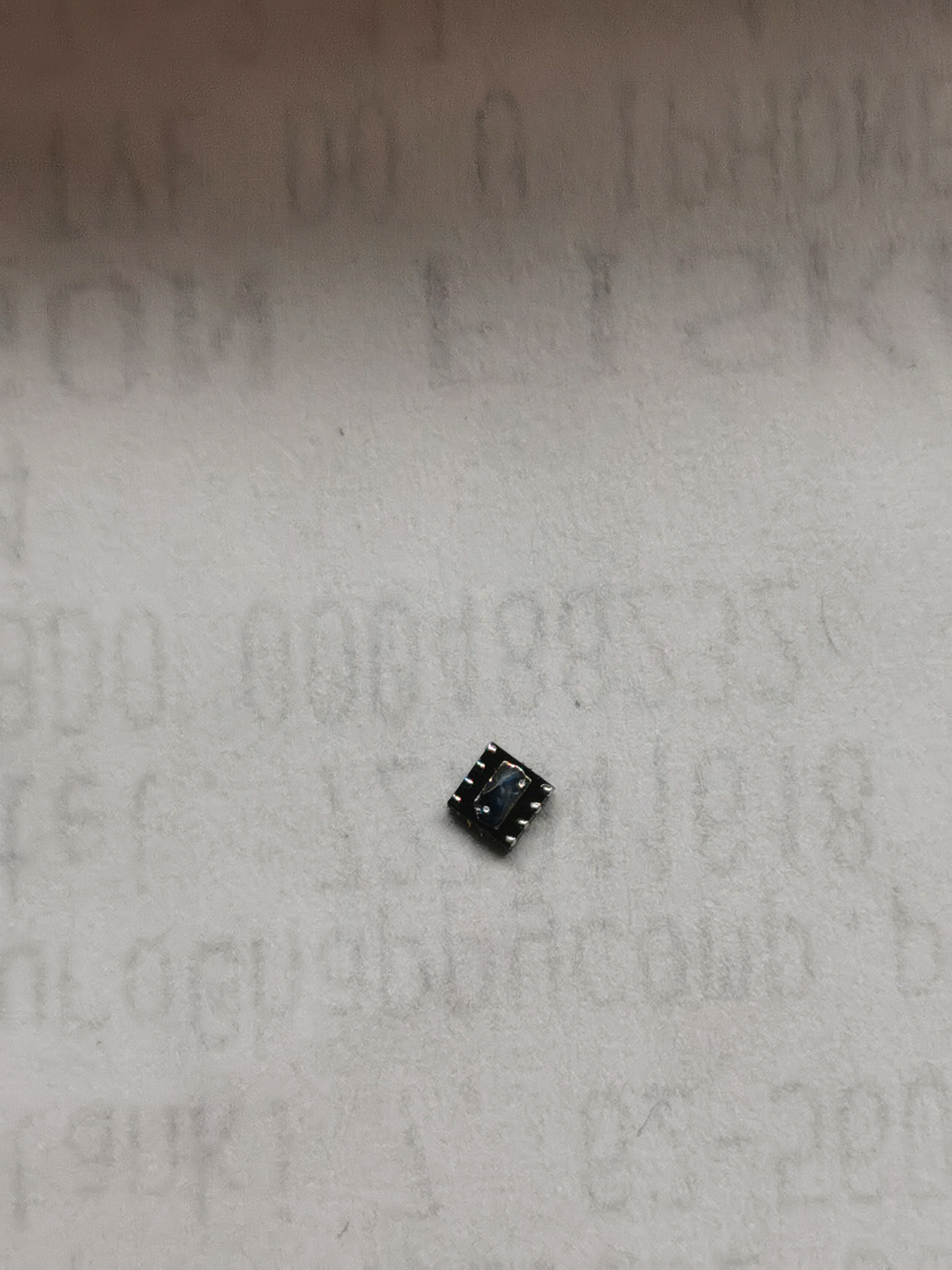

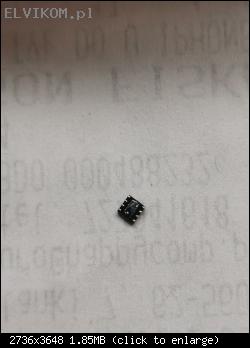

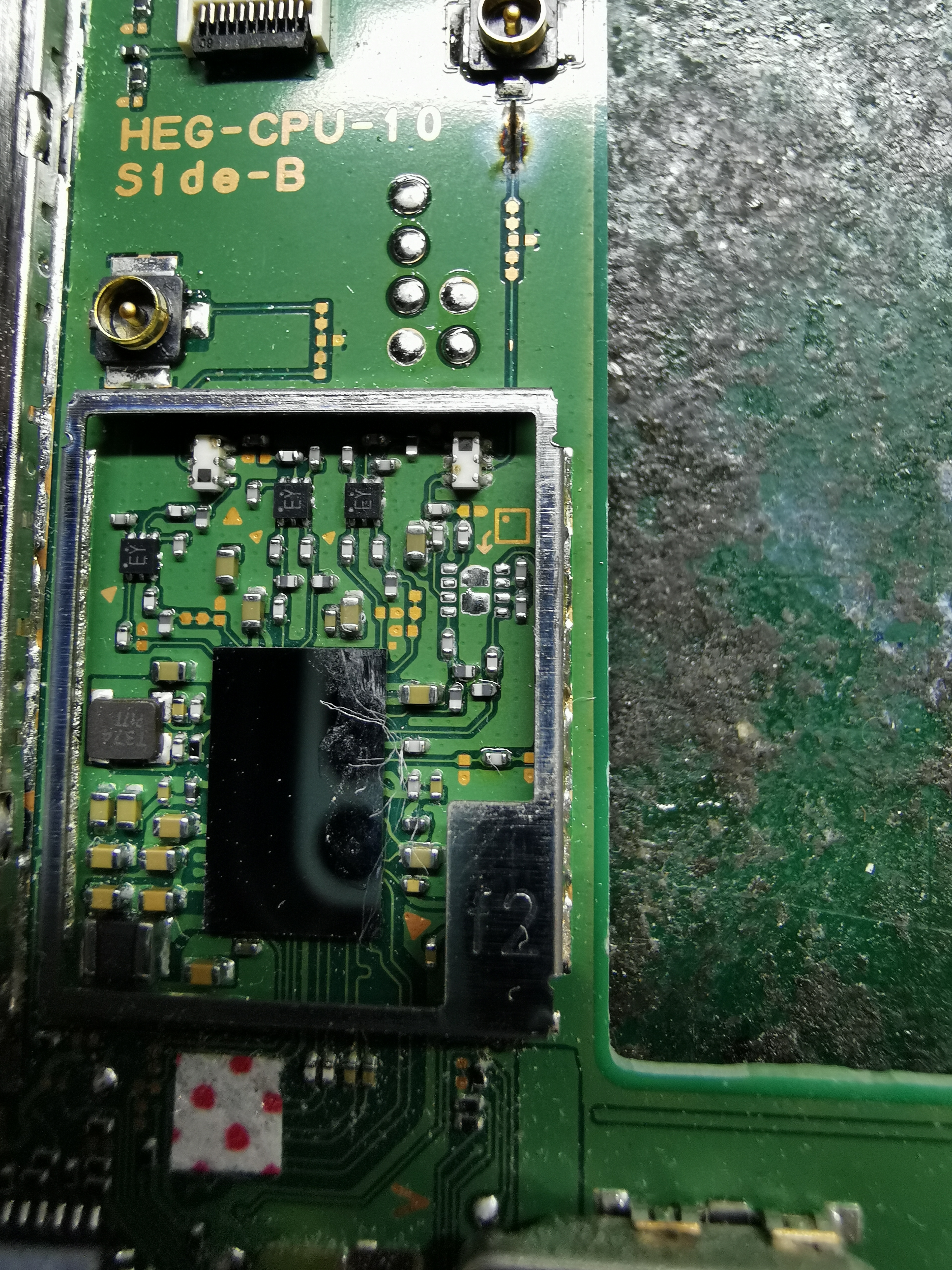

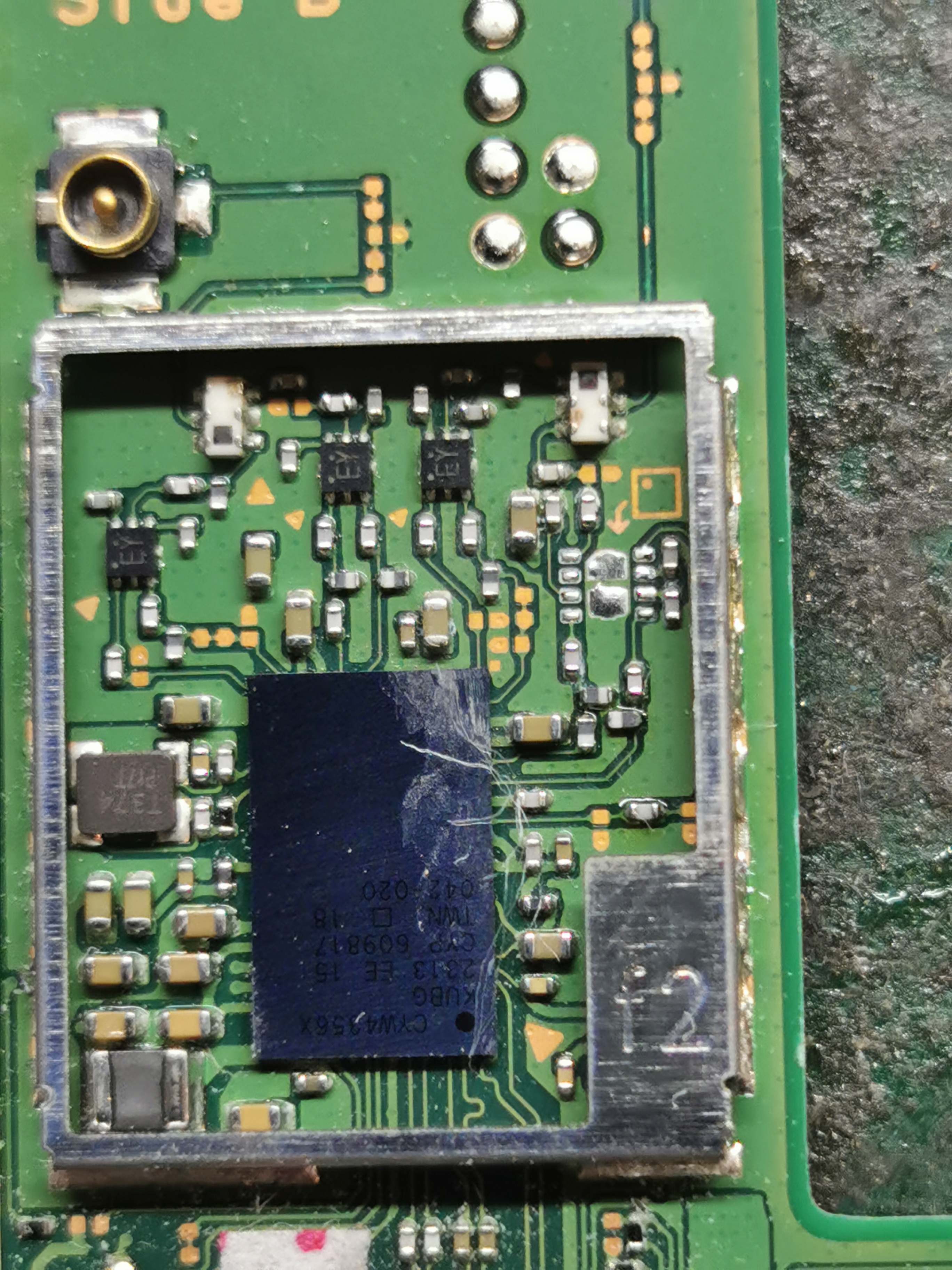

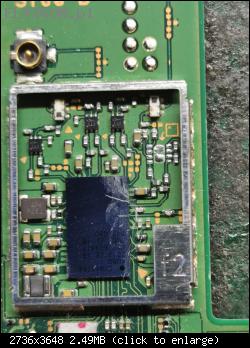

Slika
Slika
Slika

#4 Re: Nintendo Switch OLED - HEG-CPU-10 - identyfikacja układu

Napisal/-a Vogelek23 • 7 Oktober 2025, 14:21
Układ wygląda zupełnie jak "brat bliźniak" przełącznika SP3T PE42430. Datasheet w załączniku. Inne układy (zamienniki) o identycznym pinoucie i wymiarach: SKY13317-373LF, SKY13593-690LF, NJG1804K64-TE1.



Za ogled datotek, priloženih tej objavi, morate biti prijavljeni.

Re: Nintendo Switch OLED - HEG-CPU-10 - identyfikacja układu

Napisal/-a Google Adsense [BOT] • 7 Oktober 2025, 14:21
