Znaczenie liczb na schemacie

#1 Znaczenie liczb na schemacie

Napisal/-a klakier • 5 Oktober 2025, 19:43
To mój pierwszy post na forum, więc witam serdecznie wszystkich.
Pytanie mam o znaczenie cyferek obok opisu wyprowadzenia na jakimś układzie np. KBC.
Poza tymi cyframi, znaczek
Koda: Izberi vse#
rozumiem, że to jest aktywny stan niski, tak?

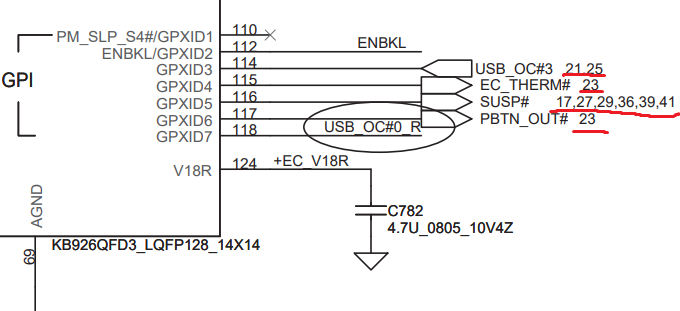

Przykładowe zdjęcie i podkreślone na obrazku liczby.

Slika

Re: Znaczenie liczb na schemacie

Napisal/-a Google Adsense [BOT] • 5 Oktober 2025, 19:43

#2 Re: Znaczenie liczb na schemacie

Napisal/-a Vogelek23 • 5 Oktober 2025, 20:21
Tak - znaczek hash (#) oznacza zazwyczaj sygnał aktywny w stanie niskim. Dla przykładu USB_OC#3 - gdy na porcie USB (nr 3) wystąpi przeciążenie, sygnał ten przyjmie stan niski, informując chipset o przeciążeniu, a ten natychmiast odłączy zasilanie portu. Podczas normalnej pracy ten sygnał będzie zatem w stanie wysokim.

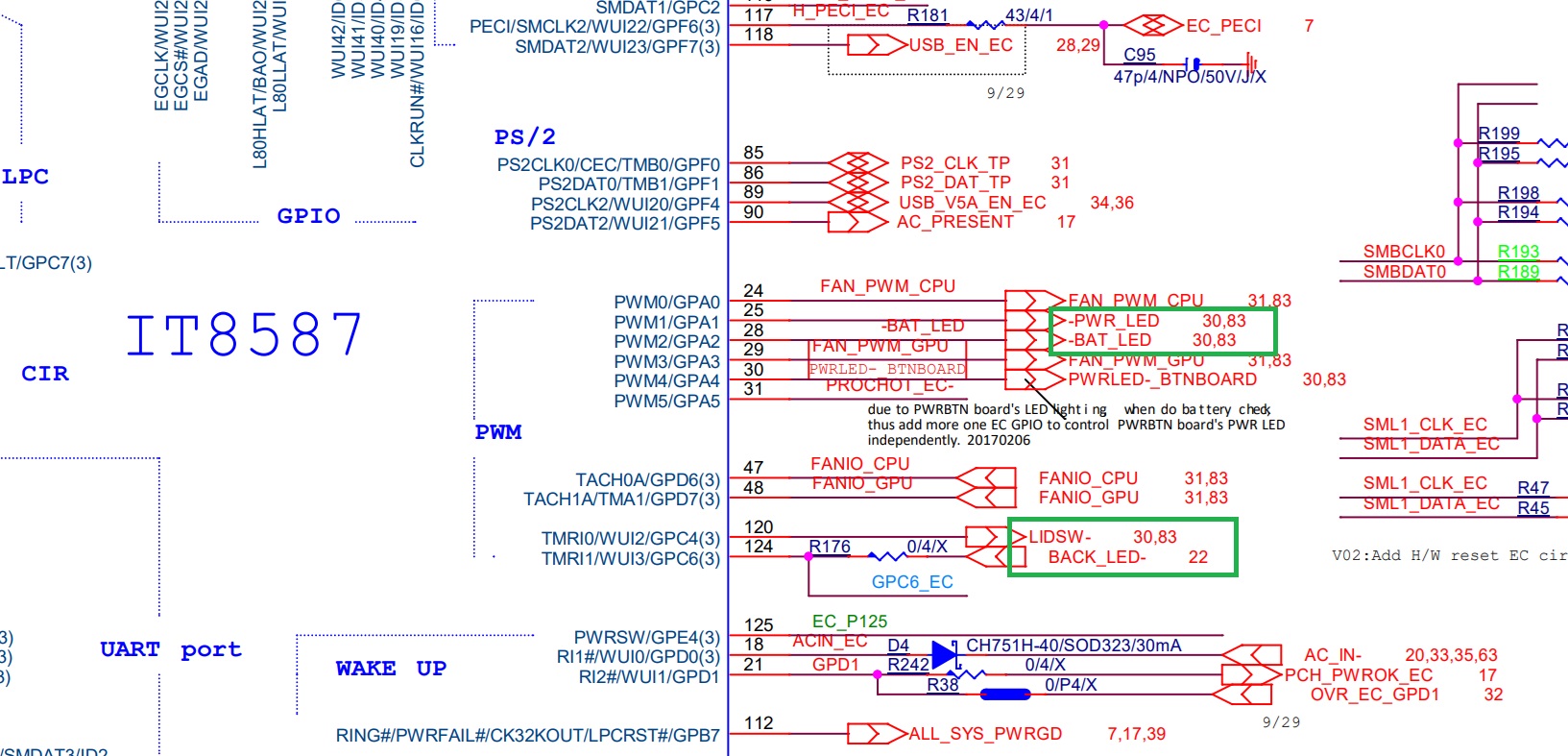

W niektórych schematach aktywny stan niski jest oznaczony minusem na początku lub na końcu nazwy węzła, np. "-POWERON" albo "ENABLE-". Poniżej przykład, gdzie w jednym schemacie występują oba przypadki oznaczeń aktywnego stanu niskiego.
Slika

Natomiast w kwestii podkreślonych przez Ciebie numerów przy nazwie sygnału - oznaczają one ni mniej, ni więcej, jak numery stron schematu, na których występuje ten sam sygnał. Czyli w przypadku sygnału USB_OC#3 liczby 21 i 25 oznaczają, że ten sam sygnał znajdziesz także na stronach 21 i 25 schematu (poza aktualną stroną, na której występuje ten sygnał).
