#1 Mini PC Geekom GT12 PRO prośba o identyfikację elementu


przez Rafjet1975 2 października 2025, 16:25

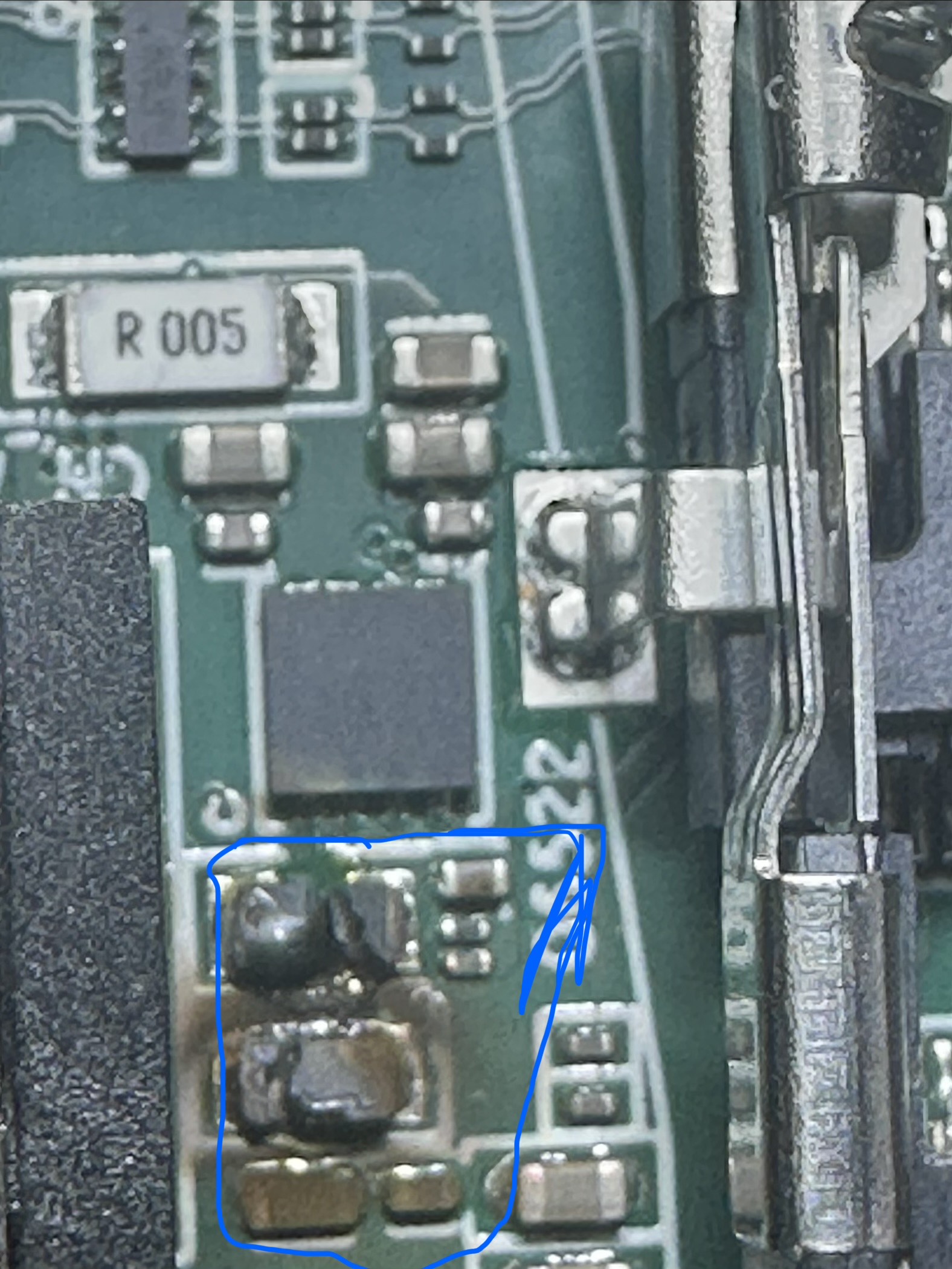

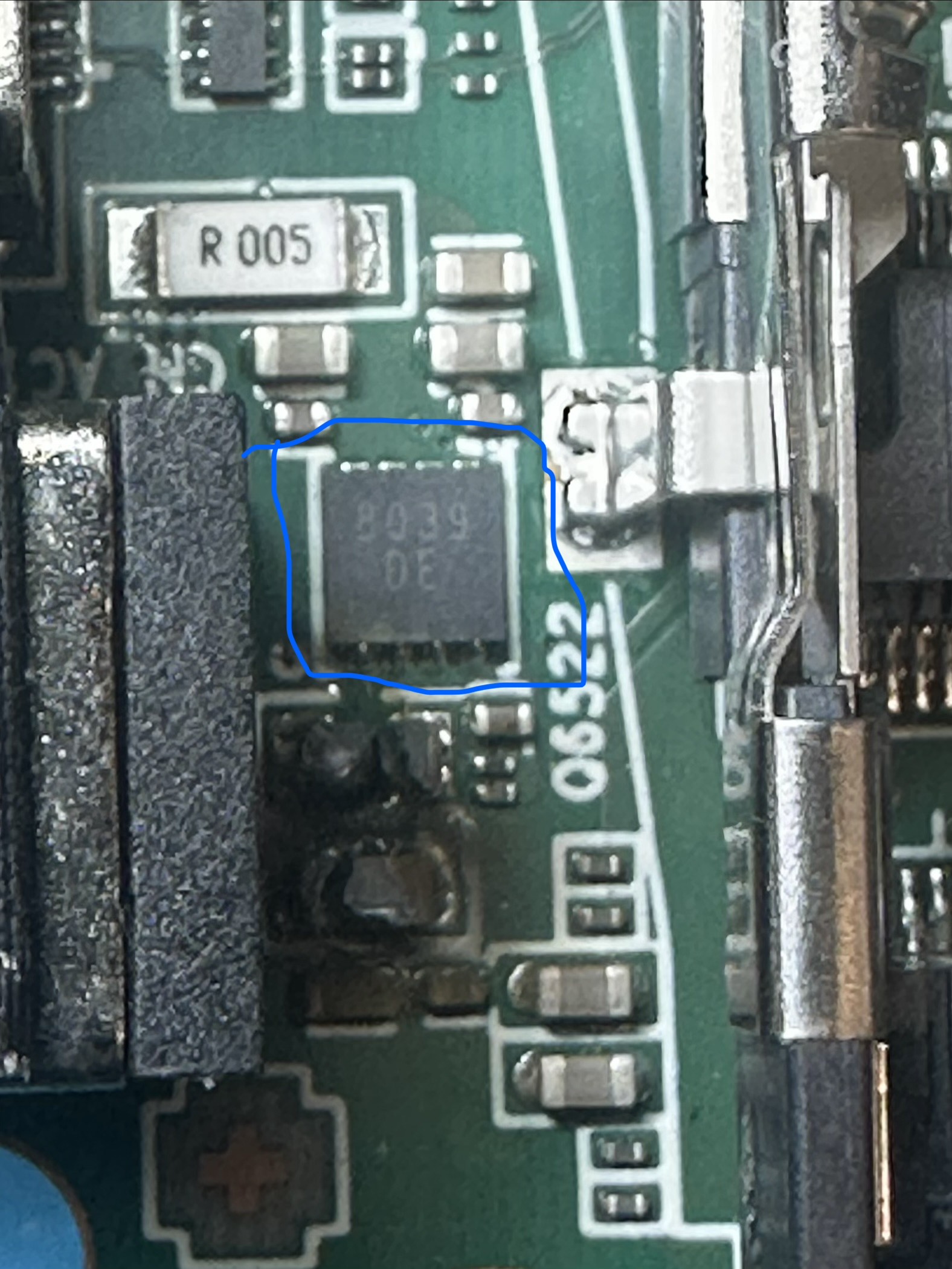

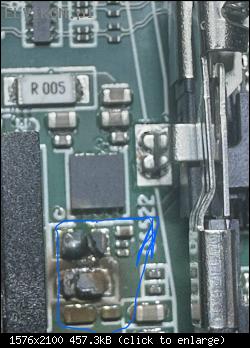

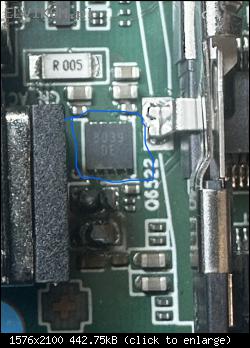

Witam bardzo serdecznie proszę o identyfikację elementów z płyty NUCAL 02_MB_V30, 1.16.1074.
1. Obrazek
2. Obrazek

Re: Mini PC Geekom GT12 PRO prośba o identyfikację elementu


przez Google Adsense [BOT] 2 października 2025, 16:25

#2 Re: Mini PC Geekom GT12 PRO prośba o identyfikację elementu


przez Vogelek23 2 października 2025, 20:08
Usuń spalone elementy, wyczyść dokładnie laminat i zamieść zdjęcie tego obszaru po wykonaniu czynności.

#3 Re: Mini PC Geekom GT12 PRO prośba o identyfikację elementu


przez Rafjet1975 2 października 2025, 20:56

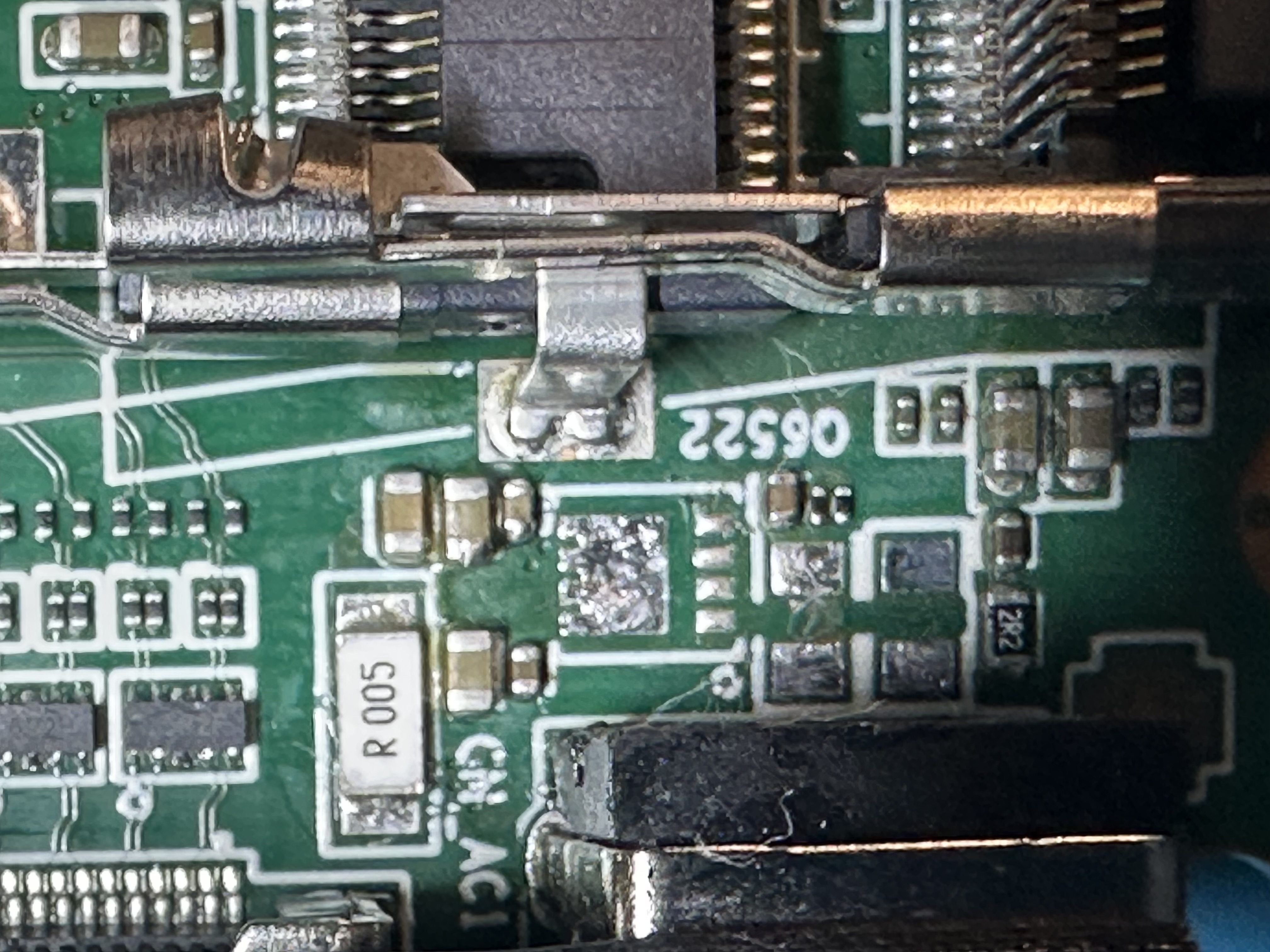

Po wyczyszczeniu laminatu i usunięciu wypalonych elementów, było zwarcie ustąpiło po usunięciu mosfetu. Problem jest taki że nie wiem jaki to mosfet bo oznaczenie nic mi nie mówi.
Obrazek

#4 Re: Mini PC Geekom GT12 PRO prośba o identyfikację elementu  [ROZWIĄZANY]


przez Vogelek23 3 października 2025, 11:54
Rafjet1975 napisał(a):Problem jest taki że nie wiem jaki to mosfet
A ja wiem ;) Jest to P-MOSFET SSC8039GQ4. Datasheet w załączniku. A co do tych spalonych elementów, są to dławiki BLM21PG600SH1D w obudowie 0805.

Rafjet1975 napisał(a):było zwarcie ustąpiło po usunięciu mosfetu
A konkretnie to gdzie było to zwarcie?

#5 Re: Mini PC Geekom GT12 PRO prośba o identyfikację elementu


przez Rafjet1975 3 października 2025, 13:50
Mosfet był zwarty na głównej linii.

Dziękuję problem rozwiązany.
