Re: Prośba o identyfikację elementu Lenovo Y700 17isk
przez Google Adsense [BOT] • 1 października 2025, 13:54
#2 Re: Prośba o identyfikację elementu Lenovo Y700 17isk
przez Vogelek23 • 1 października 2025, 16:16

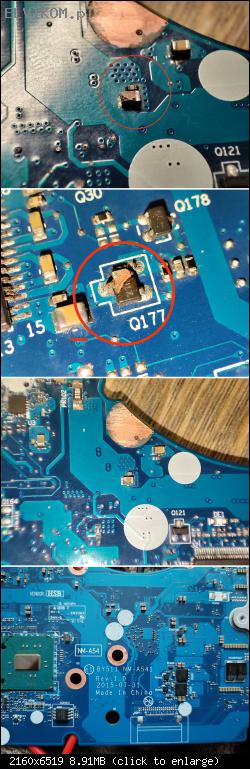

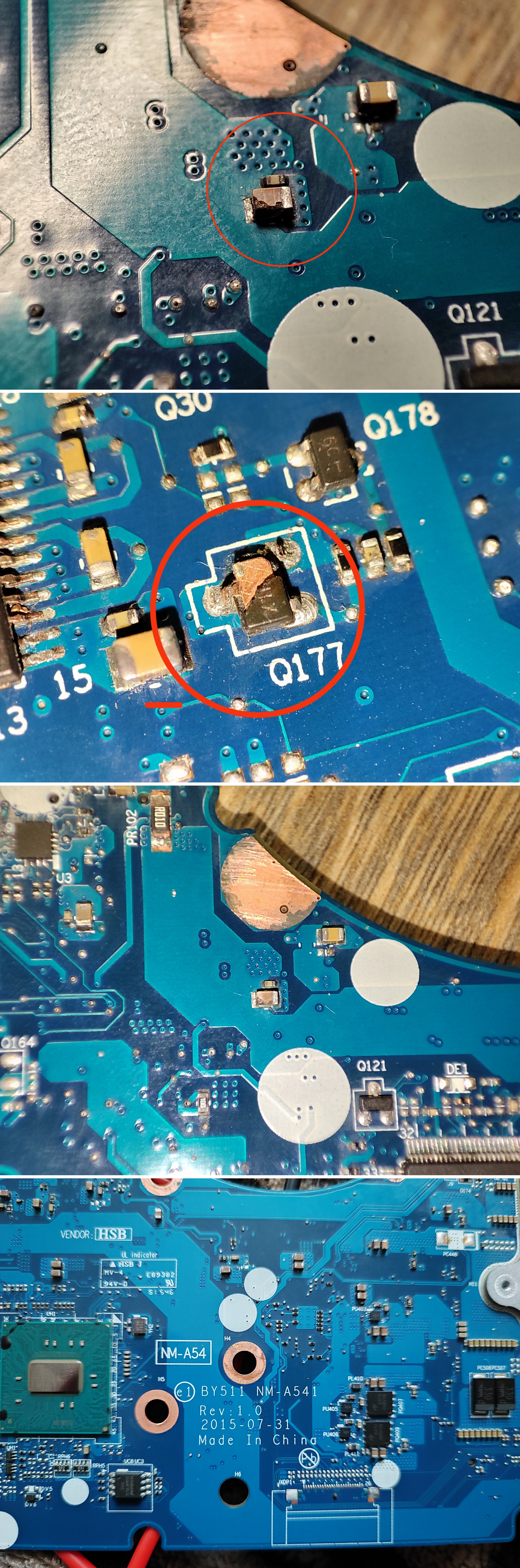

Kondensatory:
- większy PC111 = 10uF/25V (obudowa 0805)
- mniejszy PC128 = 100nF/25V (obudowa 0402)
Tranzystor Q177 = AO3401A.

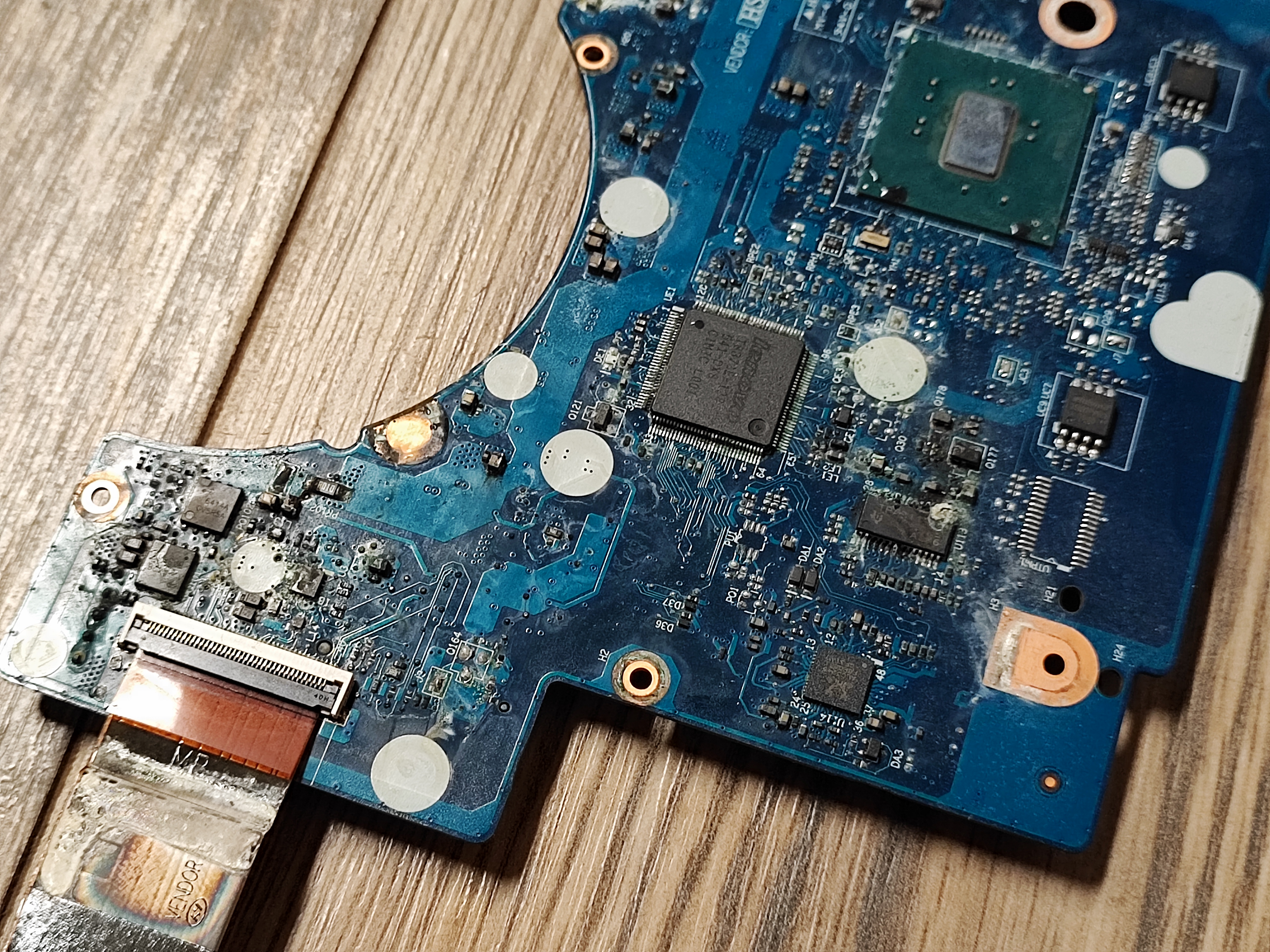

Patrząc na zdjęcia mogę stwierdzić, że masz do wymiany co najmniej kilkadziesiąt elementów - praktycznie na każdym fragmencie, ujętym na fotografiach, jest po kilka do kilkunastu skorodowanych elementów.
- większy PC111 = 10uF/25V (obudowa 0805)
- mniejszy PC128 = 100nF/25V (obudowa 0402)
Tranzystor Q177 = AO3401A.
Patrząc na zdjęcia mogę stwierdzić, że masz do wymiany co najmniej kilkadziesiąt elementów - praktycznie na każdym fragmencie, ujętym na fotografiach, jest po kilka do kilkunastu skorodowanych elementów.
ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
#4 Re: Prośba o identyfikację elementu Lenovo Y700 17isk
przez Vogelek23 • 1 października 2025, 23:25
Niestety, ale naprawa tej płyty nie ma najmniejszego sensu - uszkodzone elementy można tutaj liczyć lekko w setkach. Do tego czas, potrzebny na identyfikację i wymianę wszystkich skorodowanych elementów będziesz liczył nie w godzinach, ale w dniówkach. Nie do pominięcia jest też koszt samych części, a jeśli trafi Ci się uszkodzony CPU albo PCH (a jestem na 99% pewny, że PCH jest uszkodzony, bo widać korozję na elementach wokół niego) to cena samego układu przekroczy koszt całej płyty. Na Allegro możesz dostać taką w pełni sprawną płytę (razem z montażem) już za 400zł. Przedmiot 17711251158.
ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Re: Prośba o identyfikację elementu Lenovo Y700 17isk
przez Google Adsense [BOT] • 1 października 2025, 23:25
