#21 Re: Dell Latitude 7400 - brak podświetlenia po zalaniu

von Vogelek23 • 23 September 2025, 20:40

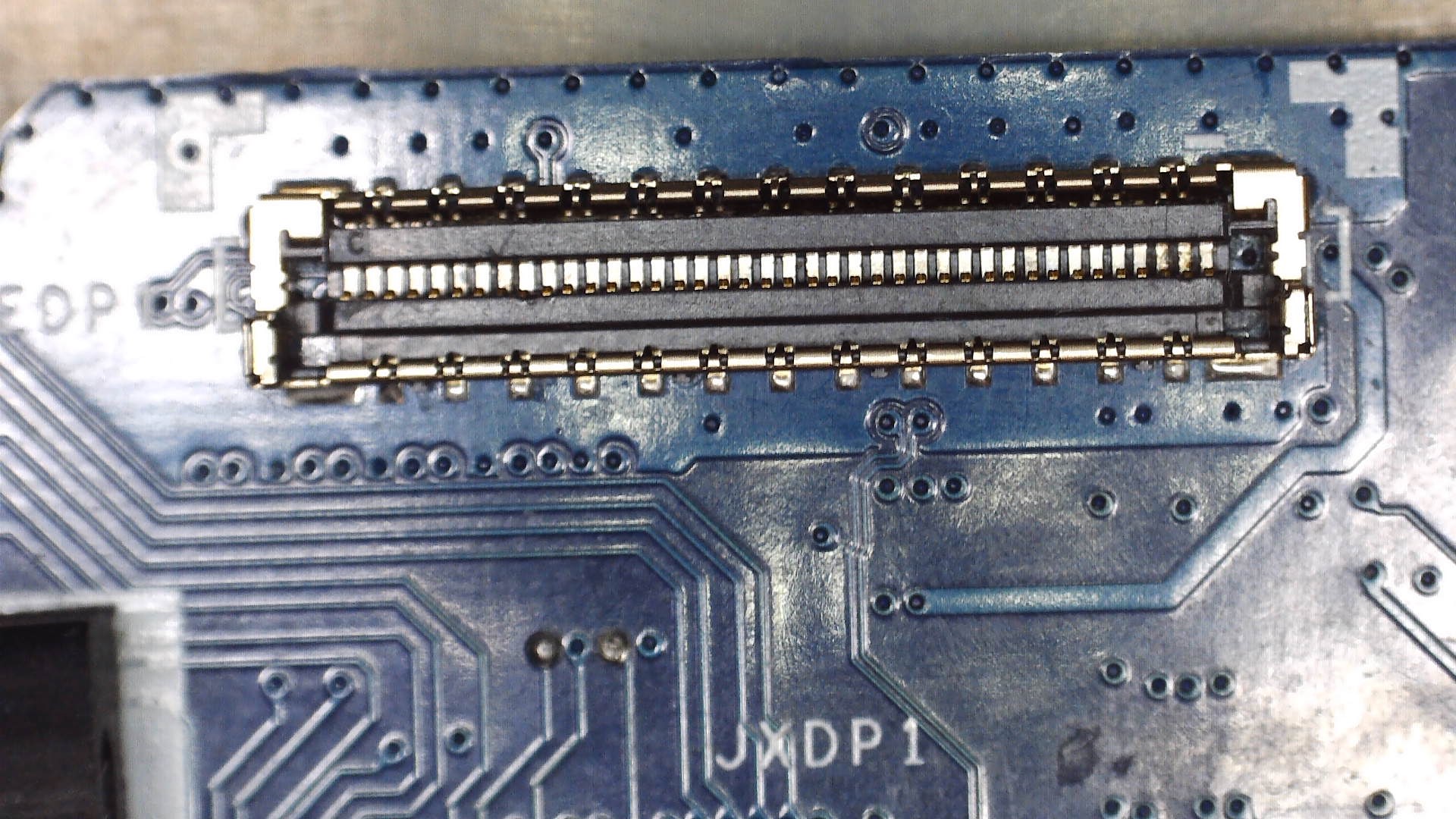

Zamieść wyraźne zdjęcia złącza JEDP1. Wylutuj diodę DV2 i ponów pomiar rezystancji do masy na padzie 1 na płycie.

Re: Re: Dell Latitude 7400 - brak podświetlenia po zalaniu

von Google Adsense [BOT] • 23 September 2025, 20:40

#22 Re: Dell Latitude 7400 - brak podświetlenia po zalaniu

von iT0mT0m • 29 September 2025, 16:01
Vogelek23 hat geschrieben:Zamieść wyraźne zdjęcia złącza JEDP1. Wylutuj diodę DV2 i ponów pomiar rezystancji do masy na padzie 1 na płycie.


Po wylutowaniu diody DV2 na padzie 1 nadal jest rezystancja 14.9Ω.

Z odłączoną matrycą.

#23 Re: Dell Latitude 7400 - brak podświetlenia po zalaniu

von Vogelek23 • 29 September 2025, 18:48
Złącze JEDP1 masz na pewno do wymiany. Wylutuj to złącze i zmierz ponownie rezystancję na padzie 1 po diodzie DV2 - jeśli rezystancja wzrośnie znacząco, to wlutuj diodę DV2 z powrotem, wymień złącze JEDP1 i ponów pomiar. Jeśli rezystancja nie wzrośnie, to masz przywarcie w laminacie.

#25 Re: Dell Latitude 7400 - brak podświetlenia po zalaniu

von Vogelek23 • 29 September 2025, 22:16
Wygląda identycznie, więc to raczej to złącze.
