Auna Silver Star Mini 10032791 – radio włącza się i tylko świeci ekran

Witam mam problem z radiem Auna silver star mini 10032791 Problem polega na tym że po podłączeniu do zasilania podświetla się tylko ekran, był podobny problem na innym forum gdzie użytkownik pokazał aby połączyć nogę 3.3v z jakimś bezpiecznikiem lecz moja płytka wygląda inaczej. Proszę o pomoc co zrobić. Podaje niżej napięcia regulatora i SPI. Płyta z wzmacniaczem oznaczenie: WS778BF-AMP i płyta z wyświetlaczem i procesorem: M9B_Module, tylko takie oznaczenie znalazłem

Cześć — zacznij od pomiarów napięć względem masy na układzie U1 — N32905U3DN.
Szukamy przede wszystkim: VDD33P (pin 27) → I/O power ≈ 3.3 V oraz VDD18P (pin 10) → core ≈ 1.8 V.

Pin 27 ma dokładnie 2.08V a pin 10 ma 0V. Pin 27 powinien mieć 3.3v może trzeba ten pin podciągnąć pod to napiecie? W tych radiach podobno jest problem z zasilaniem 3.3V bo tak samo jak na innym forum jak zostawie programator podłączony do SPI to na wyświetlaczu pojawia się menu. Dodaje zdjęcie z drugiej strony płytki bez wyświetlacza

Przepraszam za słabe zdjęcia, już podaję w lepszej jakości

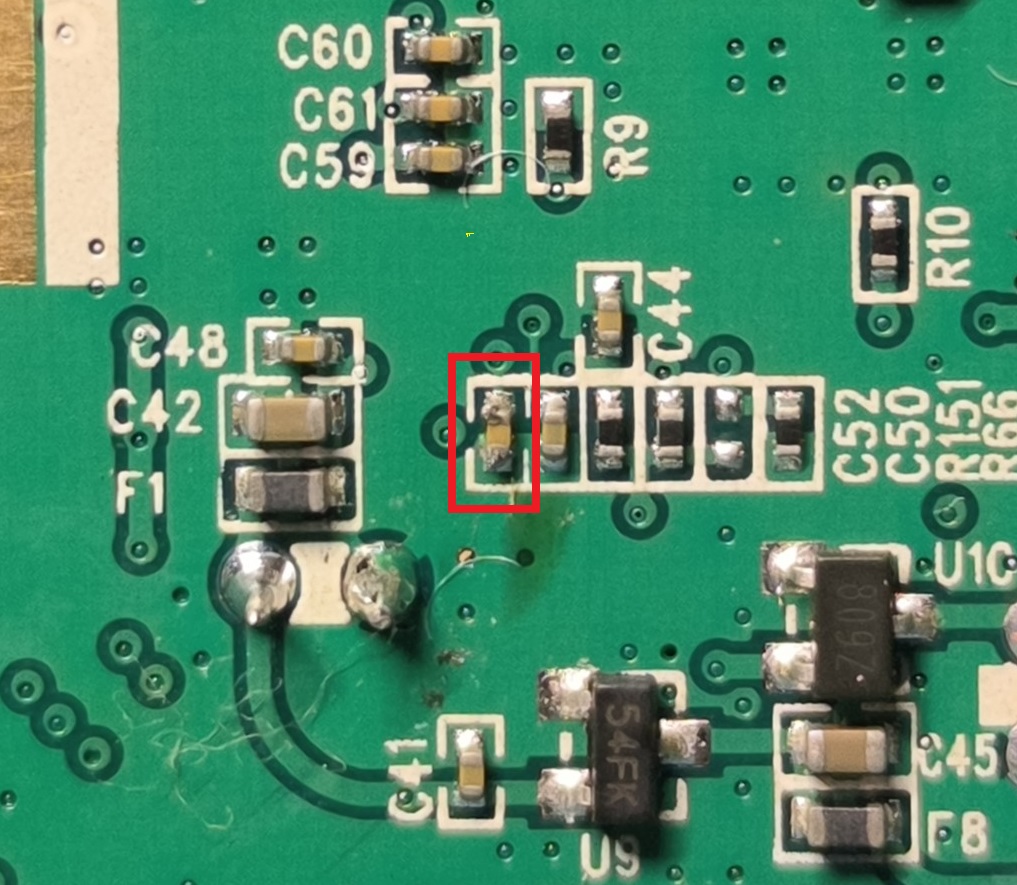

Measure the voltages to ground on pins 1, 3 of chips U9, U10.
U9, U10 pinout:

U10: Pin 1 - 3.3v, Pin 3: 3.3v
U9: Pin 1 - 5.08v, Pin 3: 2.83V

U6 - Pin 1: 5.08V, Pin 5: 3.3V

Measure the voltage to ground on the coil located next to the chip U7.

Coil 2.08v

Co dalej robimy?

Ostatecznie znalazłem przyczynę, problem jest z oprogramowaniem bo wgrałem z innego radia Auna i radio włącza się lecz nie działają funkcję ora wifi i BT. Niestety nigdzie nie mogę znaleźć WSAD'u do tej wersji radia.

XTermiX hat geschrieben:Ostatecznie znalazłem przyczynę

Mój szef nazywa to blamaż, oddajesz klientowi i po czasie wraca.
— powtórz pomiary z wątku #2 . Bez stabilnego 3.3 V nie ma co liczyć, że core (1.8 V) wystartuje i pojawi się obraz. Skoro temperatura przywróciła 3.3 V, mamy do czynienia z problemem termicznym (zimny lut / pęknięty via / element o zmiennej rezystancji).
Pobrałem Twój wsad – wygląda w porządku. Spróbuj wgrać go ponownie.
Na przyszłość zakładaj nowy wątek z zapytaniem o pliki BIOS-u, a ten usuń, póki masz taką możliwość.
PS. Podaj też rewizję PCB i zgłoś sprawę do administratora.
Pcb: M9B_Module Ver:00 (rewizja)

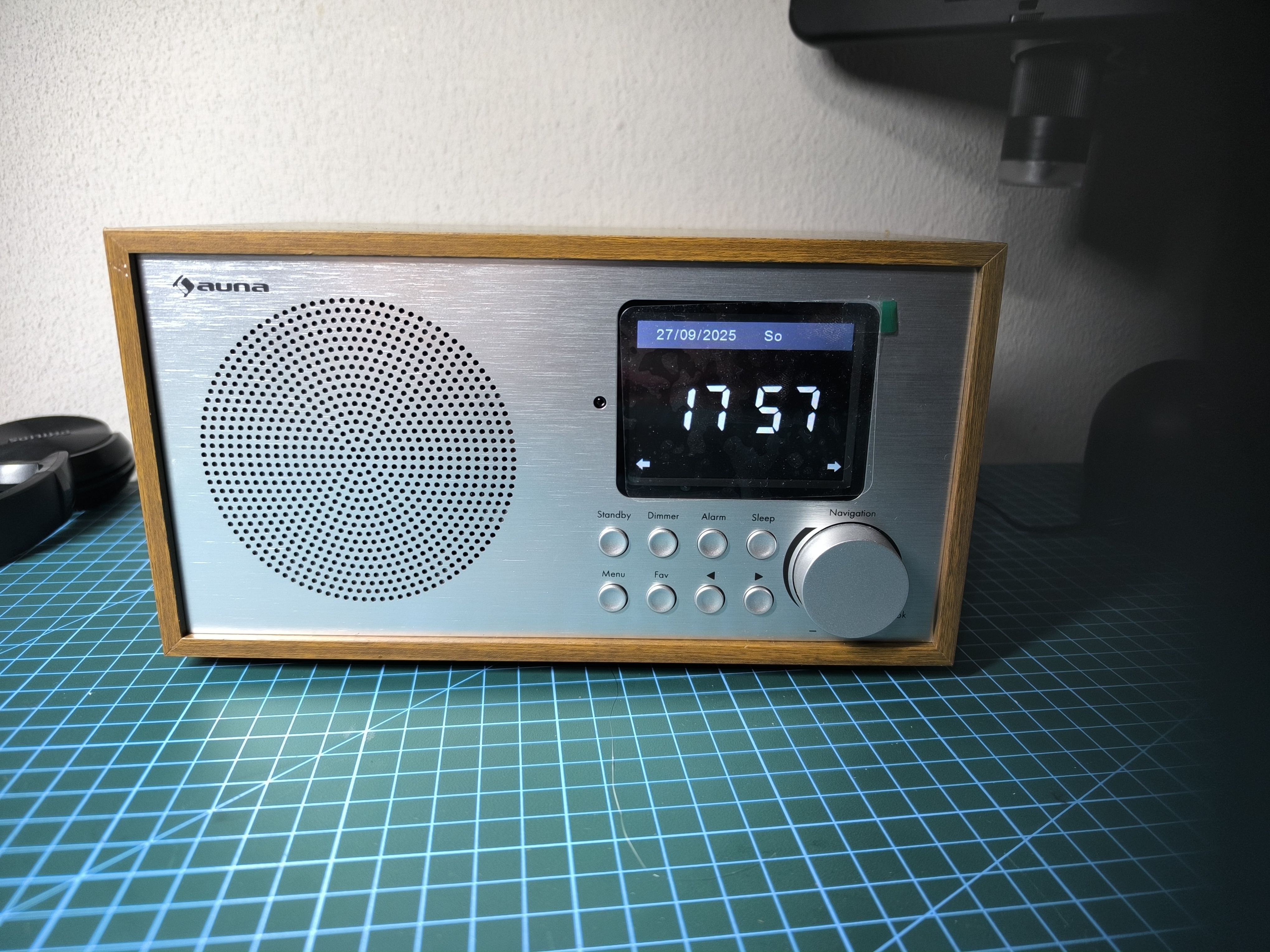

Radio naprawiłem i to był problem z WSAD'em oraz zimnym lutem. Wgrałem przez programator WSAD z innego modelu Auna i przy podłączonym programatorze do kości SPI ale odłączonym od komputera nagle pojawiło się logo na ekranie i zaczęło się ładować do połowy i pojawiły się napięcia na 7 i 8 nodze SPI a po restarcie zasilania znowu tylko podświetlenie i brak tego napięcia. Następnie poprawiłem luty przy SPI i to był strzał w dziesiątkę bo teraz zaczęło startować bez programatora i pojawiły się napięcia na 7 i 8 nodze oraz załadowało się do końca ukazując menu lecz WiFi, BT ani FM nie działało bo jednak WSAD z innej kości. Wgrałem oryginalne WSAD ale na nim było tylko podświetlenie więc porównałem uszkodzony wsad z tym na którym odpalił lecz nie było funkcji i znalazłem wycinek prawie na szczycie który wyglądał jak proces ładowania i miał błędy względem sprawnego wsadu więc przekopiowałem, wgrałem i włączyło się z językiem francuskim, potem reset do fabrycznych. Wszystkie funkcje działają i testuje radio od godziny wyłączając i włączając oraz słuchając jego nawet czystego dźwięku na każdym trybie. Sugerowałem się za bardzo trochę napięciem 3.3v przez podobny temat z tym samym radiem ale trochę inną płytą a tu problem okazał się bardziej prosty który na pierwszy rzut oka nie był widoczny. Dziękuję wszystkim za pomoc
