#1 Asus ExpertBook B1500C - nie ładuje baterii

przez dfcom • 20 sierpnia 2025, 16:25
Cześć, laptop jak w opisie b1500ceae. Płyta B1400CEPEY R2.1.
Laptop nie ładuje baterii, działał dopóki się nie rozładowała, wymienione gniazdo. Od jednego z pinów wyrwane pole lutownicze, poprowadziłem kabelkiem do masy, na resztkach udało mi się zmierzyć że chyba takie to było połączenie - ale pytanie czy tak jest poprawnie ? Oraz pytanie co tu może być uszkodzone?
Napięcia na układzie BQ24780s
1. 0v na samym zasilaczu (10v z baterią)
2. 0v na samym zasilaczu (10v z baterią)
3. 0v na samym zasilaczu (0v z baterią)
4. 0v na samym zasilaczu (0v z baterią)
5. 0v na samym zasilaczu (0v z baterią)
6. 0v na samym zasilaczu (0v z baterią)
7. 0v na samym zasilaczu (0v z baterią)
8. 0v na samym zasilaczu (0v z baterią)
9.
10.
11. 0v na samym zasilaczu (0v z baterią)
12. 0v na samym zasilaczu (0v z baterią)
13.
14. 0v na samym zasilaczu (5,9v z baterią)
15. 0v na samym zasilaczu (0v z baterią)
16. 0v na samym zasilaczu (0v z baterią)
17.
18.
19. 0v na samym zasilaczu (10,6v z baterią)
20. 0v na samym zasilaczu (10,6v z baterią)
21. 0v na samym zasilaczu (1,1v z baterią)
22. gnd
23. 0v na samym zasilaczu (5,9V z baterią)
24. 0v na samym zasilaczu (10V z baterią)
25. 0v na samym zasilaczu (10V z baterią)
26. 0 v na samym zasilaczu (10V z baterią)
27. 0V na samym zasilaczu (10V z baterią)
28. 19V (lub 10v na samej baterii)
Zdjęcia układu, wlutowanego gniazda, oraz płyty
Obrazek
Obrazek
Obrazek

Re: Asus ExpertBook B1500C - nie ładuje baterii

przez Google Adsense [BOT] • 20 sierpnia 2025, 16:25

#2 Re: Asus ExpertBook B1500C - nie ładuje baterii

przez Vogelek23 • 20 sierpnia 2025, 17:33
Zmierz napięcia na wszystkich pinach podwójnego tranzystora PQ9510 (obrazek 1) oraz w punktach, zaznaczonych niebieską i czerwoną strzałką (obrazek 2).
Obrazek
Obrazek

#3 Re: Asus ExpertBook B1500C - nie ładuje baterii

przez dfcom • 21 sierpnia 2025, 09:21
Poniżej pomiary, z podłączoną baterią i bez są takie same.

Obrazek

Obrazek

#4 Re: Asus ExpertBook B1500C - nie ładuje baterii

przez Vogelek23 • 21 sierpnia 2025, 12:56
Zmierz napięcia na wszystkich wyprowadzeniach podwójnej diody PD8902 z podłączonym zasilaczem. Lokalizacja diody poniżej.
Obrazek

#5 Re: Asus ExpertBook B1500C - nie ładuje baterii

przez dfcom • 21 sierpnia 2025, 13:43

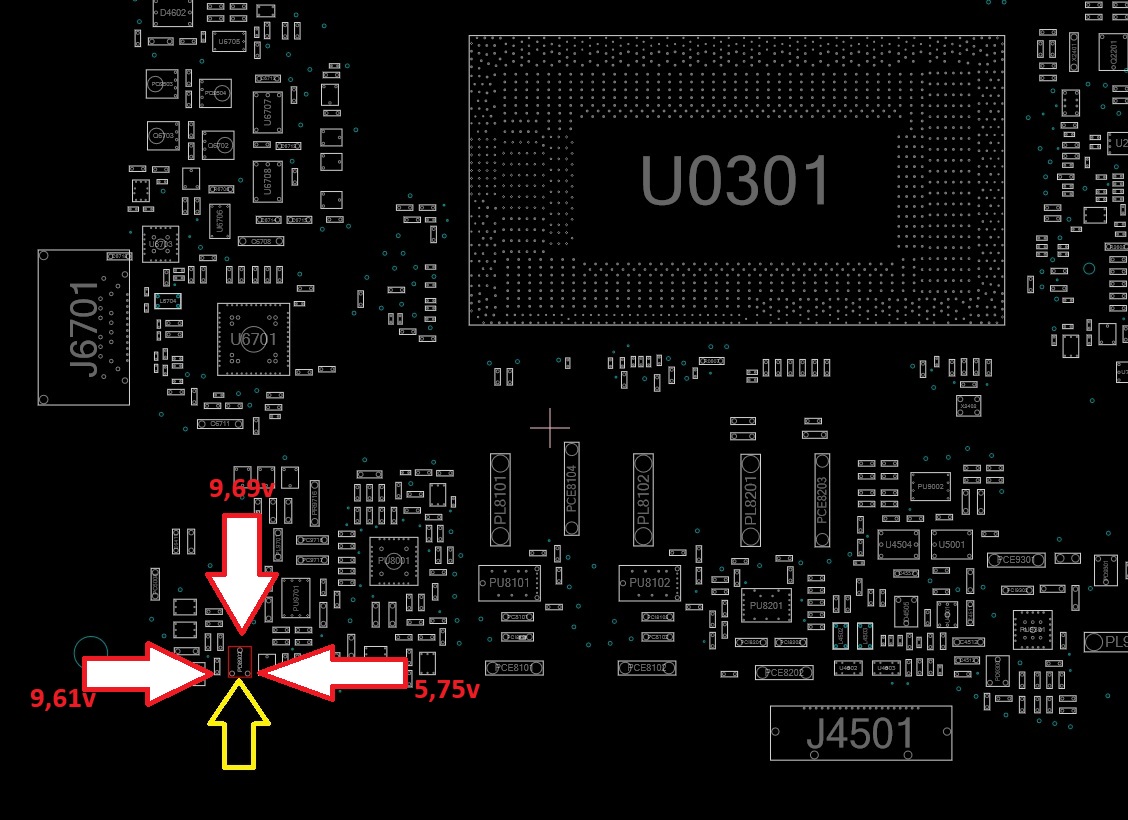

Pomiary poniżej (bez baterii)
Obrazek

#6 Re: Asus ExpertBook B1500C - nie ładuje baterii

przez Vogelek23 • 21 sierpnia 2025, 15:07

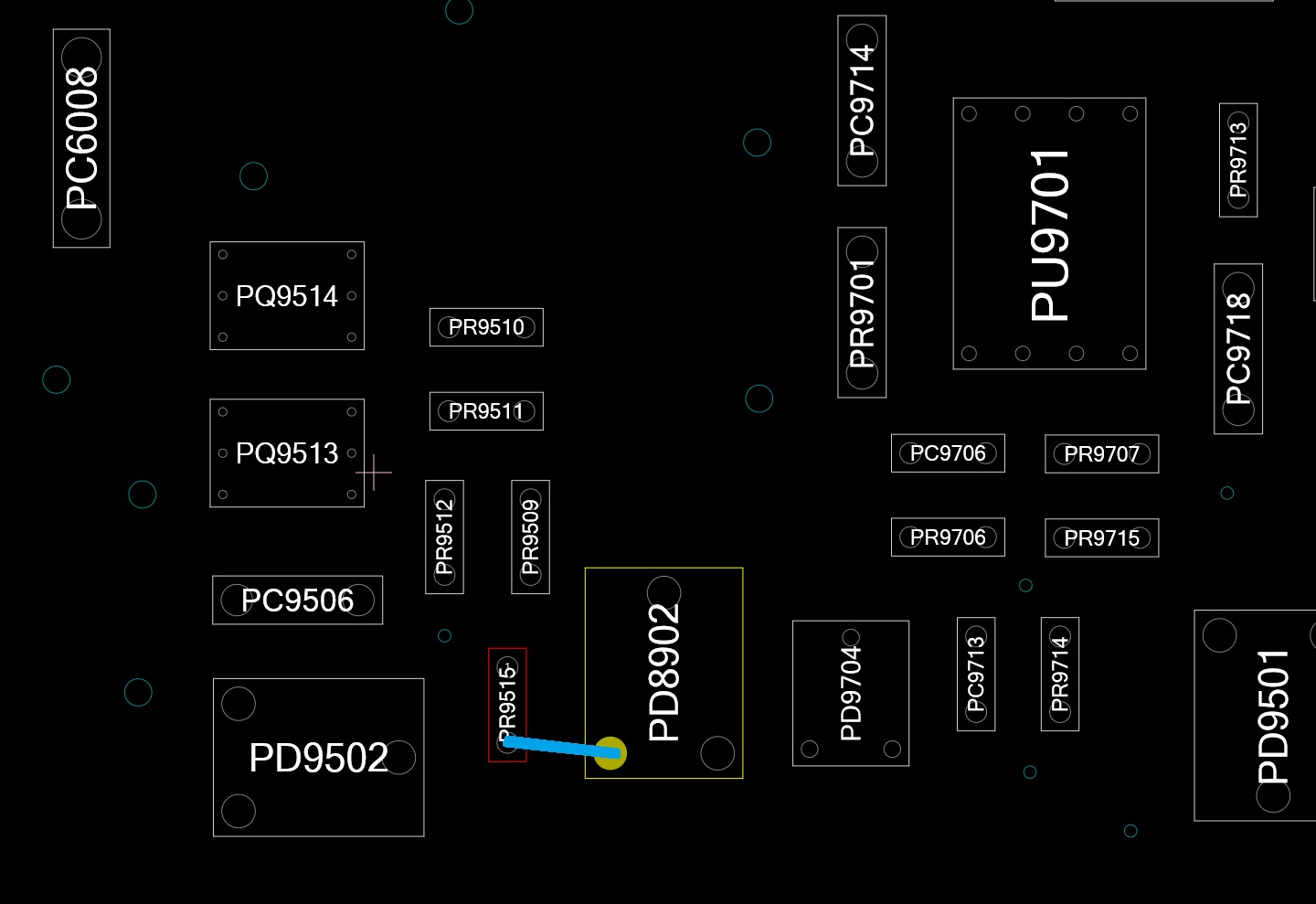

Masz uszkodzenie w druku - pin 6 gniazda zasilania nie łączy się z pinem 3 diody PD8902. Zrób zworkę pomiędzy tą diodą a rezystorem PR9515 (niebieska linia) i sprawdź, czy sprzęt się uruchomi.
Obrazek

Powyższe jest tylko dla celów testowych - docelowo będziesz musiał połączyć bezpośrednio pin 6 gniazda zasilania z pinem 3 diody PD8902. Oczywiście najpierw sprawdź, czy ten pin jest zwierany do masy po włożeniu wtyczki w gniazdo - jeśli nie, to gniazdo jest do wymiany. I dla ścisłości - powyższa zworka zwiera pin 2 (dolny lewy) diody do rezystora, a pin 3 (z którym docelowo połączysz pin 6 gniazda DC) jest na górze.
