#1 Prośba o identyfikację układu CP3 (mosfet driver) w HP Omen DA0G3KMBCG0

przez poster • 4 czerwca 2025, 09:19
Laptop HP Omen 16-b
Płyta: DA0G3KMBCG0
CPU: SRKT3
GPU: GN20-E5-A1
KBC: IT5570E-256

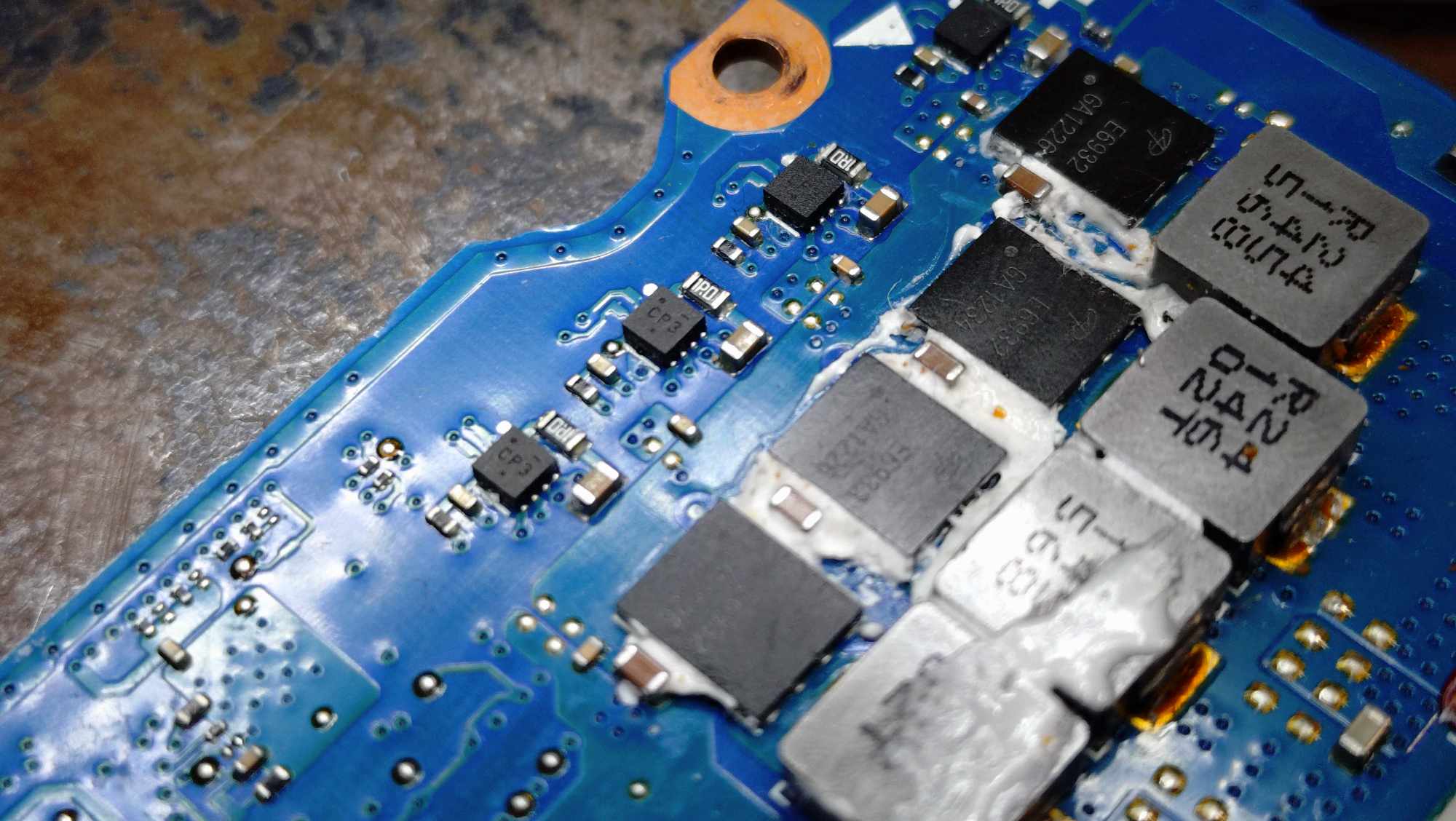

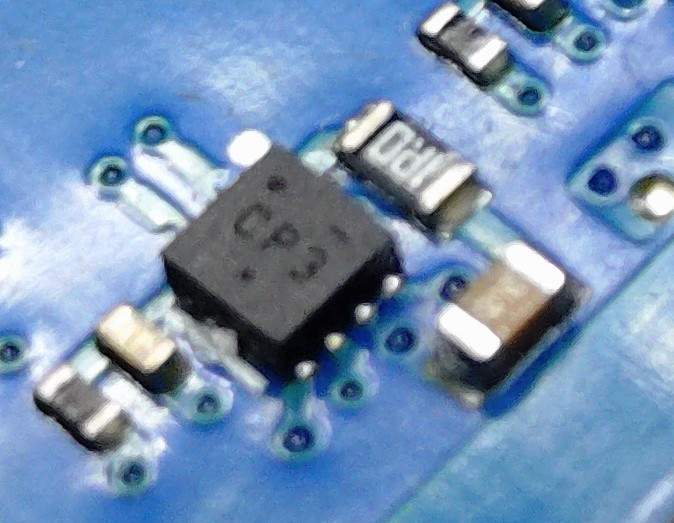

Proszę o pomoc w zidentyfikowaniu układów oznaczonych CP3 (foto). Są to drivery mosfetów pracujące w zasilaniu CPU z kontrolerem NCP81307.
ObrazekObrazek

Re: Prośba o identyfikację układu CP3 (mosfet driver) w HP Omen DA0G3KMBCG0

przez Google Adsense [BOT] • 4 czerwca 2025, 09:19

#2 Re: Prośba o identyfikację układu CP3 (mosfet driver) w HP Omen DA0G3KMBCG0

przez wof • 4 czerwca 2025, 10:39
looks like DFN8 Synchronous Buck MOSFET Driver from Onsemi ...model with closest Specific Device Code CR* is NCP81258...your Specific Device Code is CP*, but couldnt find it.

#3 Re: Prośba o identyfikację układu CP3 (mosfet driver) w HP Omen DA0G3KMBCG0

przez matic • 4 czerwca 2025, 13:23
It's MOS-FET driver chip NCP81151B.
Datasheet attached.



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#4 Re: Prośba o identyfikację układu CP3 (mosfet driver) w HP Omen DA0G3KMBCG0

przez poster • 4 czerwca 2025, 13:32
matic napisał(a):It's MOS-FET driver chip NCP81151B.
Datasheet attached.


Are You sure? How did You figure that out?

I have NCP81151 (without "B" ), can i replace it?

#5 Re: Prośba o identyfikację układu CP3 (mosfet driver) w HP Omen DA0G3KMBCG0

przez wof • 4 czerwca 2025, 15:04
you can check and compare documentation for NCP81151 ( Specific Device Code A3*) yourself https://www.onsemi.com/download/data-sh ... 1151-d.pdf

#6 Re: Prośba o identyfikację układu CP3 (mosfet driver) w HP Omen DA0G3KMBCG0

przez matic • 5 czerwca 2025, 08:37
poster napisał(a):Are You sure? How did You figure that out?

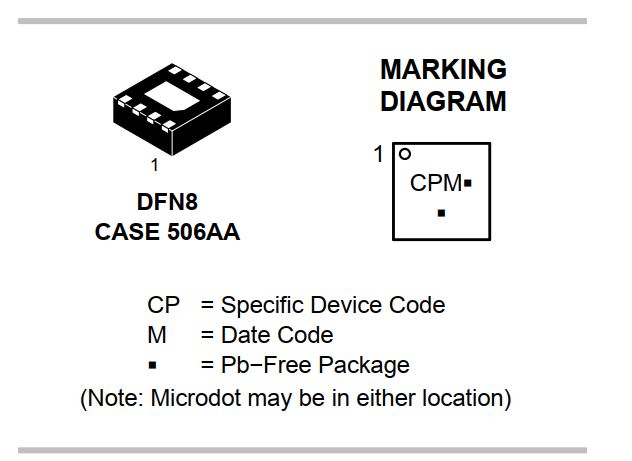

Yes, I'm sure. Did you even open the attached datasheet?
Obrazek

poster napisał(a):I have NCP81151 (without "B" ), can i replace it?
According to the datasheets, this chip looks practically identical, so you can try.
If you are going to use NCP81151 (without "B"), I recommend replacing all four chips with the same ones, as this chip works in a multi-phase power supply.
