#1 Acer nitro 5 model N20c1- zwarcie ,nie włacza się.

Napisal/-a Usunięty Użytkownik 88457 • 1 Avgust 2024, 13:23
Witam.
Płyta głowna to LA-K862P, jest zwarcie na płycie. Próba zwarciowa 1V 2A wykonana na PRB46 po wylutowaniu grzeje mocno procesor, jak potwierdzić czy jest uszkodzony na 101%
Załączyć schemat i boardview ?

Re: Acer nitro 5 model N20c1- zwarcie ,nie włacza się.

Napisal/-a Google Adsense [BOT] • 1 Avgust 2024, 13:23

#2 Re: Acer nitro 5 model N20c1- zwarcie ,nie włacza się.

Napisal/-a matic • 1 Avgust 2024, 14:51
tomekchr napisal/-a:grzeje mocno procesor, jak potwierdzić czy jest uszkodzony na 101%
Hello!
This does not indicate damage to the CPU, but a faulty "High side" MOS-FET transistor on one of the DC/DC converters that power the CPU.

Measure the resistances on coils PLA1, PLH1, PLG1, PLZ1 in reference to the resistor PRB46.

#3 Re: Acer nitro 5 model N20c1- zwarcie ,nie włacza się.

Napisal/-a Usunięty Użytkownik 88457 • 1 Avgust 2024, 15:31
PLA1 - 18Ω
PLH1 - 48Ω
PLG1 - 8Ω
PLZ1- 0Ω

rezystancja (D-S) PQZ1 - 4 = 2Ω

#4 Re: Acer nitro 5 model N20c1- zwarcie ,nie włacza się.

Napisal/-a matic • 1 Avgust 2024, 19:20
tomekchr napisal/-a:PLZ1- 0Ω
So here's the problem.
One of the transistors PQZ1, PQZ2, PQZ3 or PQZ4 is damaged for sure.

Measure the resistances between G1 and D1 (pin 1 and pin 2) of transistors PQZ1, PQZ2, PQZ3, PQZ4.
If there is a low resistance on only one of the transistors, the corresponding transistor is very likely damaged. In such a case, remove the transistor with a low resistance from the board and remeasure the resistance to ground on shunt resistor PRB46.

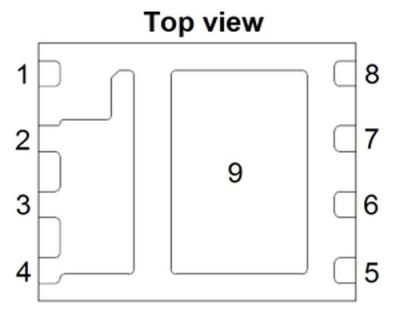

Transistors pinout:
Slika

#5 Re: Acer nitro 5 model N20c1- zwarcie ,nie włacza się.

Napisal/-a Usunięty Użytkownik 88457 • 2 Avgust 2024, 10:52
Zwarty PQZ1, wymieniam, zobaczymy co bedzie.

#6 Re: Acer nitro 5 model N20c1- zwarcie ,nie włacza się.

Napisal/-a ADAMK101 • 2 Avgust 2024, 11:41
Możesz wystartować bez tranzystora, a wcześniej sprawdzić czy nie masz zwarcia z układu sterującego.

#7 Re: Acer nitro 5 model N20c1- zwarcie ,nie włacza się.

Napisal/-a Usunięty Użytkownik 88457 • 7 Avgust 2024, 16:30
Tranzystor wstawiony, komp odpalił, ale nic nie wyświetla, czarny ekran.
