Lenovo Ideapad 320 i5 brak ładowania bateri

Laptop: Lenovo Ideapad 320 15ikb
płyta głowna: DG421 DG521 DG721 NM-B241 Rev: 1.0

Witam mam problem z ładowaniem bateri w laptopie. Wymienione układ
ładowania bq24780s układ kbc oraz rezystory pomiarowe i tranzystory pq317
pq316 pq314 . Dodam że dioda od procesu ładowania w laptopie mruga po
podłączeniu wtyczki oraz status charging laptop rozpoznaję.
Napięcia na układzie bq24780s w V:
Pin1: 18,1
Pin2: 18.3
Pin3: 18,7
Pin4: 18,7
Pin5: 3,3
Pin6: 2,7
Pin7: 0,25 skacze 0,15
Pin8: 0
Pin9: 0,2
Pin10: 1
Pin11: 3,3
Pin 12: 3,3
Pin13: 1,2
Pin14: 1,2
Pin15: 0,3
Pin16: 0,8
Pin17: 0,8
Pin18: 0,8
Pin19: 0,8
Pin20: 0,8
Pin21: 0,8
Pin22: 0
Pin23: 0
Pin24: 6
Pin25: 5,7
Pin26: 0,8
Pin27: 0,8
Pin28: 19

Pomiar na wtyczce do baterii
Pin1 : 0,8 +
Pin2: 0,8 +
Pin3: 3,3 prawdopodobnie do kbc
Pin4 : 3,3 kbc
Pin5 : 0,3 nie wiem
Pin6: 0 nie wiem
Pin7 0 -
Pin8: 0-

Ma ktoś jakiś pomysł bo już szału dostaje

W załączniku zdjęcia

Adrian7722 napisał(a):Pin1: 18,1
Pin2: 18.3

Zdecydowanie coś tu jest nie tak albo z rezystorem pomiarowym, albo z Twoimi pomiarami- te dwa napięcia powinny być niemal identyczne, przy rezystorze pomiarowym 10mOhm i prądzie 2A spadek napięcia wyniesie 20mV, a Ty masz różnicę 200mV, co odpowiada prądowi 20A. Zmierz rezystancję pomiędzy tymi pinami, a także pomiędzy pinami 19 i 20.

Adrian7722 napisał(a):Pin3: 18,7
Pin4: 18,7

Takie wyniki pomiarów wskazują na to, że tranzystor PQ311 jest uszkodzony.

Adrian7722 napisał(a):Pin26: 0,8
Pin27: 0,8

Zmierz rezystancję pomiędzy tymi pinami.

Cześć.
Czy "Pomiar na wtyczce do baterii" był robiony z podłączoną baterią?
Bo jak tak, to sugeruje to raczej uszkodzenie samej baterii (jej zablokowanie).
Pozdrawiam.

Rezystancja pomiędzy pinem 1 a 2 wynosi 1.4 ohm

Pomiędzy 19 a 20 wynosi 23.1 ohm
Pomiędzy 26 a 27 wynosi 105 k ohm
A co do napięcia na pinie 1 i 2 to masz rację zły pomiar mierzyłem jeszcze raz i jest po równo 18,26 na pinie 1 i 2

A co do baterii ma dwie baterie i na dwóch nie ładuje oczywiście oby dwie stan nie znany
Z góry dziękuję za pomoc

Adrian7722 napisał(a):A co do baterii ma dwie baterie i na dwóch nie ładuje oczywiście oby dwie stan nie znany

I nie będzie, skoro obwód wejściowy jest uszkodzony. Wymień PQ311 i ponów pomiar napięć na pinach 1, 2, 3 i 4 chargera BQ24780S.

Masz racje cos tutaj jest namięszane. Bo w schemacie PQ311 powinien być AON6414AL a był wlutowany AON6411 . Zmieniłem na AON6414A GA2U52 i laptop nie reaguje na włącznik układ chargera go nie wysterowywuje dlaczego ?

AON6411 to P-MOSFET, AON6414 to N-MOSFET. Ten pierwszy przepuszczał napięcie na źródło przez pasożytnicze złącze wewnątrz tranzystora, ten drugi ma to złącze spolaryzowane zaporowo i dlatego nie masz teraz napięcia w głównej gałęzi. Ktoś tu odwalił taką sztukę, że aż dreszcze przechodzą... Ponów pomiary, o które prosiłem w poście #5.

Pomiar z wlutowanym tranzystorem AON6414A GA2U52
Pin1: 0v
Pin 2 : 0v
Pin3: 0v
Pin4: 0.019v
Pin6: 2,755
Pin28: 19,08v

Zamieść zdjęcie tranzystora PQ312 i zmierz rezystancję pomiędzy jego bramką (pin 4) a źródłem (piny 1-3, połączone ze sobą).

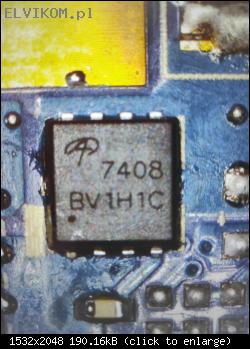

Rezystancja tranzystora PQ312 między źródłem a bramką wynosi 21,8 M ohm spadek napiecia w teście diody 0,530 oraz rezystancja pomiędy źródłem a drenem 21,800 M ohm zdjęcia tranzystora poniżej.

Wymieniłem na nowy układ BQ24780s bez poprawy. Układ dostaje napięcie 2.7v na acdet niestety nie uruchamia tranzystora pq311 i pq312 na bramkach pojawia się jedynie 200mv na chwilę i znika. Rezystory do bramek po 4 kohm także okej. Są jeszcze jakieś warunki oprócz acdet żeby charger wysterowal tranzystory ?
