Lenovo L570 - brak obrazu, dziwne zachowanie

Witam, laptop jak w tytule - Lenovo L570, płyta LA-C422P. Objaw jest następujący: płyta reaguje na włącznik, mruga 3 razy, po załączeniu wentylator kręci się kilka sekund i lampka gaśnie. Po manualnym restarcie wentylator ledwo się porusza i laptop się wyłącza, po trzecim włączeniu wentylator nadal tylko się poruszy i się wyłącza, z kolejnymi manualnymi uruchomieniami wentylator albo w ogóle się nie kręci, albo zakręci się przez chwilę, albo ledwo co drgnie. Co jakiś czas występuje też zjawisko chwilowego zgaśnięcia lampki i natychmiastowego automatycznego włączenia, na co wentylator zawsze reaguje drgnięciem. Napięcia 3,3V, 5V oraz 0,2V do baterii występują, jednak brak jest zasilania RAMu czy CPU. Dodam, że bios programowany był wielokrotnie różnymi wsadami, efekt zawsze identyczny.
Z góry dziękuję za pomoc.

Masz płytę na stole, czy testujesz w obudowie?
Zdemontuj płytki pomocnicze, ale rób to delikatnie, bo gniazda są delikatne. Trzeba idealnie równolegle je demontować. Wymagany jest demontaż radiatora do zdjęcia.

Podaj rezystancje do masy na wszystkich cewkach.

Zrób dodatkowo dwie czynności:
1. Wypnij klawiaturę i sprawdź, czy się włączy.
2. Uruchom go bez kości ram, a następnie włóż kość i spróbuj uruchomić.

Witam, dziękuję za odpowiedź. Płytę testuję wypiętą, z różnymi ramami, bez klawiatury.
Rezystancje na cewkach następujące:
PL501- 169Ω
PL702- 61.3Ω
PL302-MΩ
PL402- 11.13KΩ
PL403- 0.2MΩ
PL904- 12Ω
PL903- 13.1Ω
PL905- 24.1Ω

Rezystancje nie wyglądają dla mnie źle. Trzeba szukać dalej.
Baterię RTC masz wypiętą?
Masz wersję przejściową na DDR3L, czy już na DDR4?
Zobacz , czy nie masz uszkodzonych pinów na złączu idącym do płytki z gniazdem LAN. Zwarcie dwóch pinów daje podobny efekt, a bardzo często jest z tym problem w tym modelu.
PD303 (blisko gniazda zasilania) masz nieobsadzoną?
Sprawdź rezystancję do masy na pin 1 oraz 8 kości bios.
Dioda na włączniku świeci bardzo jasno, czy słabo?

PL501 podałeś z kością? Jak wygląda rezystancja bez kości?

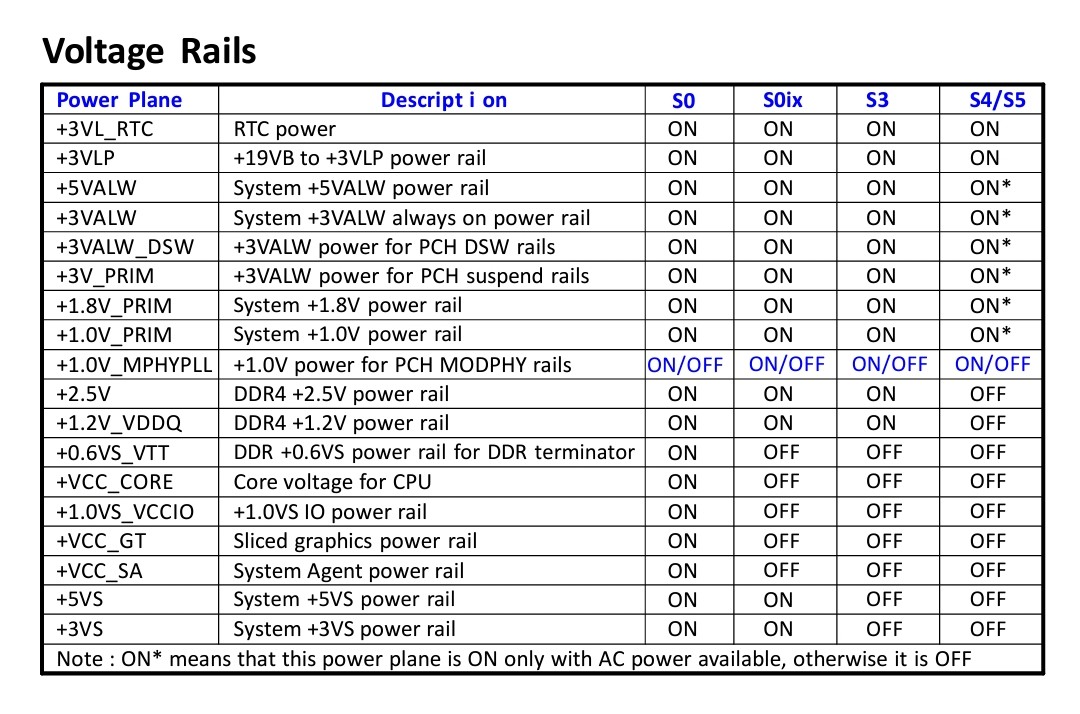

Możesz sprawdzić podnapięcia generowane dalej. Jeśli nie będzie danego napięcia (niektóre trzeba sprawdzić czy wskakują po wduszeniu włącznika), to po odłączeniu zasilania podaj na nich rezystancje do masy.

Tak, testuję z wypiętą baterią RTC. Ram to już DDR4, konektor do płytki LANu też wygląda dobrze. Odnośnie PD303- tak jest nieobsadzona. Rezystancja na 1 nodze SPI to 0,480MΩ, zaś na ósmej - 11,21KΩ. Dioda świeci jasno. Rezystancję na PL501 podawałem z włożoną kością ramu, bez wynosi 0,444KΩ. Napięcie +CHGRTC ani +3VLP nie występują. +2.5V pojawia się tylko na chwilę, w momencie włączenia włącznika, tak samo +1.2V_VDDQ, tylko za tym uruchomieniem, kiedy wentylator kręci się , a dioda nie gaśnie i komputer trzeba wyłączyć z palca. Na +VCC_CORE pojawia się 0,7V co kilka uruchomień, tylko w tych uruchomieniach, kiedy wentylator kręci się przez dłuższą chwilę, zaś jeśli płyta włączy się bez wentylatora napięcie się nie pojawia. Dokładne taka sama sytuacja z +VCC_GT oraz +VCC_SA (rezystancje PL903-905), +5VS oraz +3VS. Wtedy kiedy napięcia się pojawiają i wentylator kręci się dłuższą chwilę jest możliwość wyłączenia płyty tylko ręcznie, sama nie wykonuje restartu. 20V na B+ się pojawia.

Dziwne jest te 0,7V. Na żadnej z linii nie znalazłeś przywarć?
A na 1 i 8 nodzie bios pojawia się 3,3V?

Celeron222 написав:bios programowany był wielokrotnie różnymi wsadami, efekt zawsze identyczny.

Wszystkie z czystym ME?

Przy pomiarach nie zauważyłem szczególnie niskich rezystancji, napięcie jest na 1 i 8 nodze, ale zaobserwowałem, że na linii CLK od spi nie ma żadnego napięcia. Nie wiem czy tak powinno być, czy też nie. Kiedy laptop po wielu uruchomieniach wreszcie się włączy(brak obrazu, ale nie gaśnie lampka) są napięcia na trzech cewkach od CPU - kolejno 1,1V; 0,7V; 1,1V. W biosach czyściłem ME Region.

Spróbuj wymienić kostkę bios na nową

Kość była już wymieniana
Napięcie nie pojawia się na 5,6,7 nodze

Celeron222 написав:W biosach czyściłem ME Region

A moim zdaniem dalej z nim masz problem.
Spróbuj opisać jak dokładnie postępujesz z czyszczeniem me.
Odczytaj wsad który wgrałeś, porównaj z oryginalnym czystym, czy me się zapisało?

Sprawdzony bios wrzucam do intel FIT, odczytując dane o me wybieram dobry plik regionu me, który podmieniam w ścieżce dostępu sekcji me w image tool, po czym buduję obraz. Wsad porównywałem - jest ok.

Celeron222 написав:Wsad porównywałem - jest ok.

Rozumiem że są inne i pch zapisało dane w sekcjach regionu me?

Skoro po jakimś czasie masz jednak zasilania cpu to mało prawdopodobne że któreś z głównych sygnałów, przetwornic jest uszkodzony.
A po napięciach widać że zanika sygnał On/Of z pch post #4.
Pch próbuje zainstalować sterowniki i gdy jakiś nie odpowiada z czasem ignoruje dany układ przykładowo lan i proces startu jest możliwy.

Zobacz na JAPS1 sygnały
PM_SLP_S0#
Po kolei aż do
PM_SLP_S5#

Mam gdzieś płytę sprawną, to mogę jutro zrobić jakieś pomiary referencyjne.
