#1 Dell E5590, LA-F412P, Identyfikacja diody

carrneiro • 6 Листопада 2023, 12:55
Witam.
Urządzenie jak w temacie.

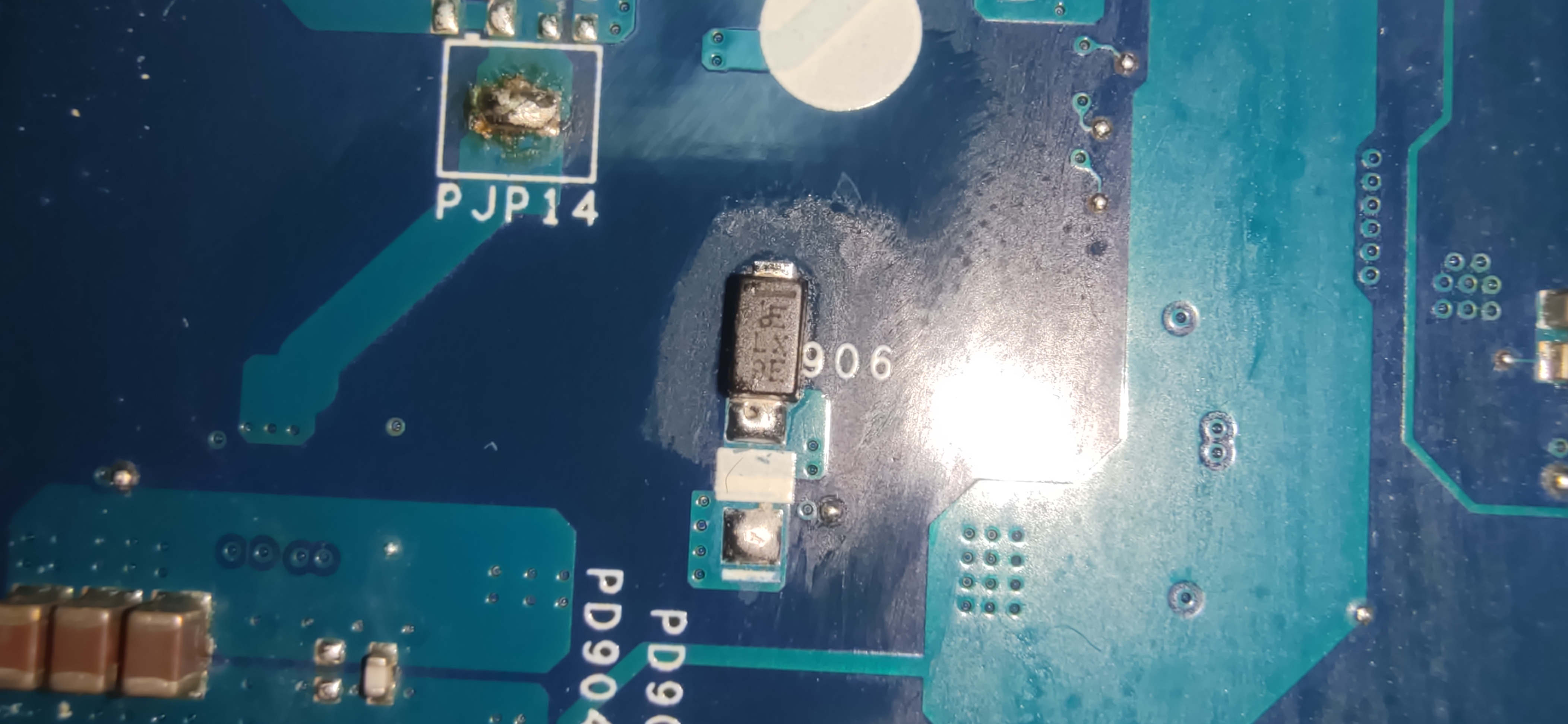

Potrzebuję identyfikację diody PD906, ewentualnie dobór zamiennika.
Z jednej strony łączy się z PR601. Druga strona to masa.
Obudowa SOD123.
Зображення

Re: Dell E5590, LA-F412P, Identyfikacja diody

Google Adsense [BOT] • 6 Листопада 2023, 12:55

#2 Re: Dell E5590, LA-F412P, Identyfikacja diody

clops35 • 6 Листопада 2023, 13:59
Cześć

To najprawdopodobniej jest jednokierunkowa dioda TVS SMBJ22A.
Datasheet w załączniku.



У вас недостатньо прав для перегляду приєднаних до цього повідомлення файлів.

#3 Re: Dell E5590, LA-F412P, Identyfikacja diody  [РІШЕНО] 

matic • 6 Листопада 2023, 15:36
clops35 написав:SMBJ22A
The package of this diode does not fit.
It's actually SMF4L22A.
Datasheet attached.



У вас недостатньо прав для перегляду приєднаних до цього повідомлення файлів.

#4 Re: Dell E5590, LA-F412P, Identyfikacja diody

carrneiro • 6 Листопада 2023, 16:14
Dobrze rozumiem, że to będzie SMF4L22CA -> marking LX -> UNI-directional?

#5 Re: Dell E5590, LA-F412P, Identyfikacja diody

matic • 6 Листопада 2023, 16:43
No, you don't.
SMF4L22A = Uni-directional (marking: LX)
SMF4L22CA = Bi-directional (marking: BX)

#6 Re: Dell E5590, LA-F412P, Identyfikacja diody

carrneiro • 7 Листопада 2023, 08:53
Dziękuję za pomoc.

Re: Dell E5590, LA-F412P, Identyfikacja diody

Google Adsense [BOT] • 7 Листопада 2023, 08:53
