#1 Dell E6530 - LED włącza się na sekundę

bipiw • 1 Листопада 2023, 19:54
Dzień dobry.
Laptop Dell na płycie LA-7762P.
Reaguje na włącznik ale po sekundzie gaśnie. Był niski opór na cewce PL102. Został wymieniony mosfet PQ103.
Pomiary oporów:
PL100 370k Ohm
PL101 6k Ohm
PL102 22k Ohm
PL1301 OL
Pomiary napięć przy wyłączonej płycie:
PL100 19,5V
PL101 0V
PL102 0V
PL1301 pojawia się do 10V i spada do 0,5V

PU100
p. 8 (VREG3) - 3,3V,
p. 9/22 (BOOT2/BOOT1) - ~ 4,5V,
p. 13 (EN) - 1,58V,
p. 17 (VREG5) - 5V,

PQ105
p.1 0,04V
p.2 0V
p.3 4,5V
Gdzie szukać przyczyny takiego stanu?

Re: Dell E6530 - LED włącza się na sekundę

Google Adsense [BOT] • 1 Листопада 2023, 19:54

#2 Re: Dell E6530 - LED włącza się na sekundę

matic • 1 Листопада 2023, 20:35
bipiw написав:PQ105
p.1 0,04V
p.2 0V
p.3 4,5V
Hello!
The transistor PQ105 has the following pinout according to the schematic, but you most likely counted the pins differently. Please, specify the voltages based on the listed pinout.
Зображення

#3 Re: Dell E6530 - LED włącza się na sekundę

bipiw • 1 Листопада 2023, 20:45
I used pinout from NEXPERIA PDTC115E_SERIES.
Here is corrected version for your pinout.
p.1 4,5V
p.2 0,04V
p.3 0V

#4 Re: Dell E6530 - LED włącza się na sekundę

matic • 2 Листопада 2023, 14:47
Measure the voltages to ground on coils PL101, PL102 for a short time, when the machine is turned on (power LED is turned on).

#5 Re: Dell E6530 - LED włącza się na sekundę

bipiw • 2 Листопада 2023, 22:29
Przez tą krótką chwilę można zmierzyć zarówno 5V na PL102 jak i 3,3V na PL101.

#7 Re: Dell E6530 - LED włącza się na sekundę

bipiw • 3 Листопада 2023, 23:15
Measurements:
PL102 5V
PL101 3,3V
PL200 1,8V
PL600 0,1V
PL706 0V
PL400 9V
PL500 8,8V
PL1000 8,1V
PL1001 7,5V
PL701 0,1V
PL702 0,4V
PL203 0,1

#8 Re: Dell E6530 - LED włącza się na sekundę

Machine • 4 Листопада 2023, 08:27
PL200 1,8V

Must be 1.5V.
Measure the voltages of PL301.
Measure the voltages on pins 4, 7, 10, 12, 20 of PU200.
PL400 9V

Must be 1.05V.
PL500 8.8V

Must be 1.05V.
PL1000 8,1V
PL1001 7,5V,8V

Impossible measurement, there must be a few volts.
Check again.
Must be 1.5V.

#9 Re: Dell E6530 - LED włącza się na sekundę

matic • 4 Листопада 2023, 11:18
Are you sure that you measured the voltages on the correct pins (system side) of all coils?
If so, check all your measurements with another meter.

#10 Re: Dell E6530 - LED włącza się na sekundę

bipiw • 4 Листопада 2023, 11:39
I know that i have poor quality multimeter but it worked well. It looks like it catched the distortion of signals. I suppose that they should be similar to 5V
I attach some photos from oscilo.

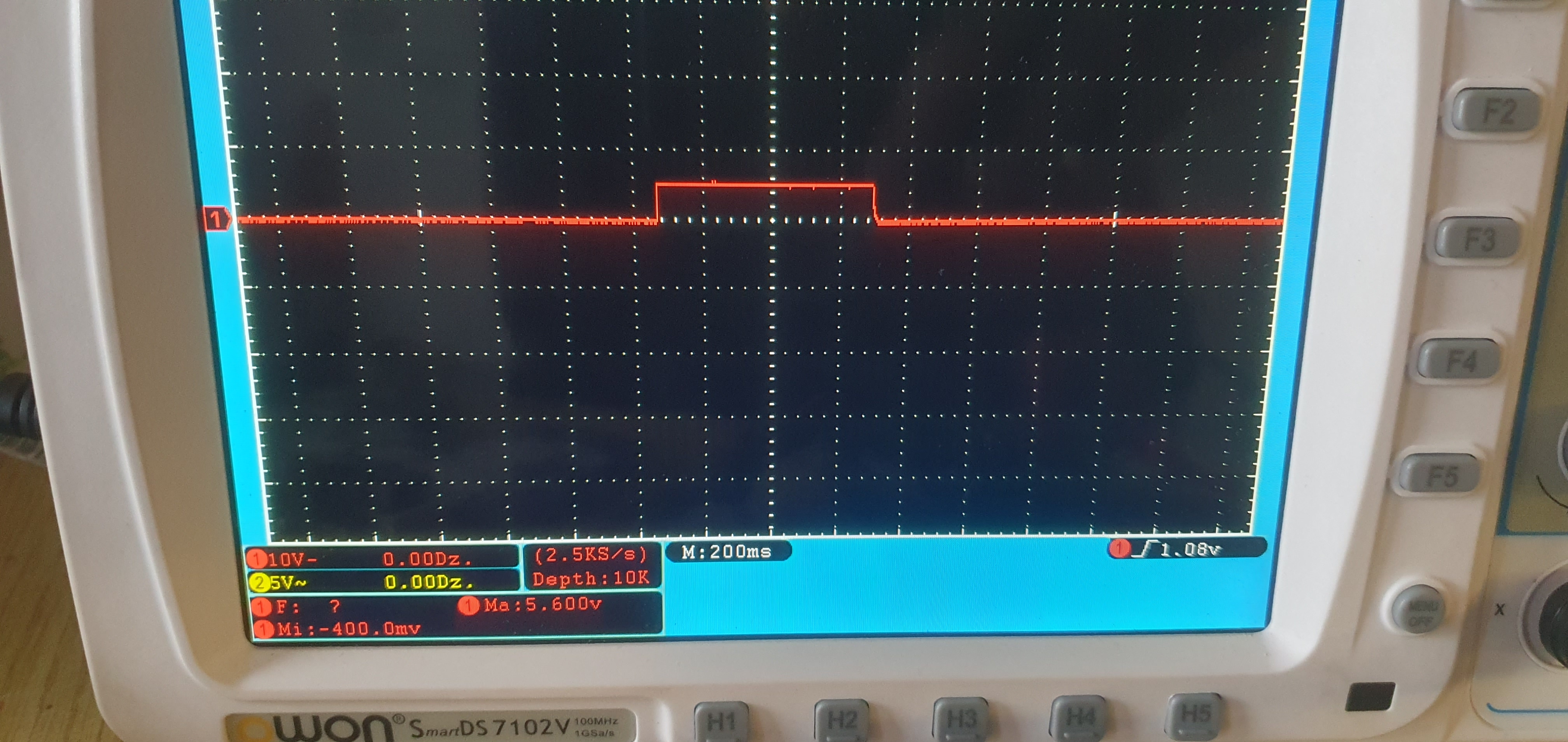

PL102
Зображення

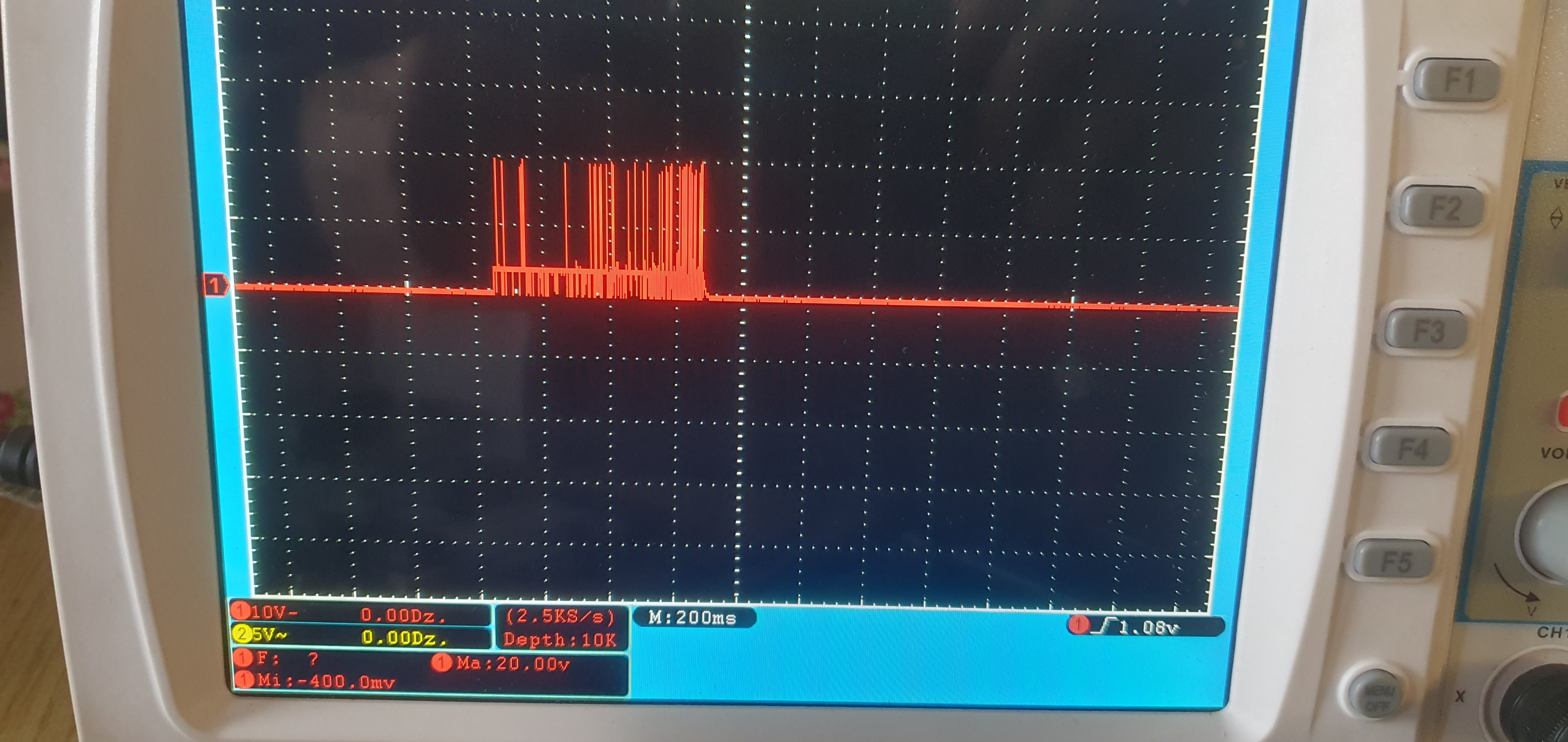

PL101
Зображення

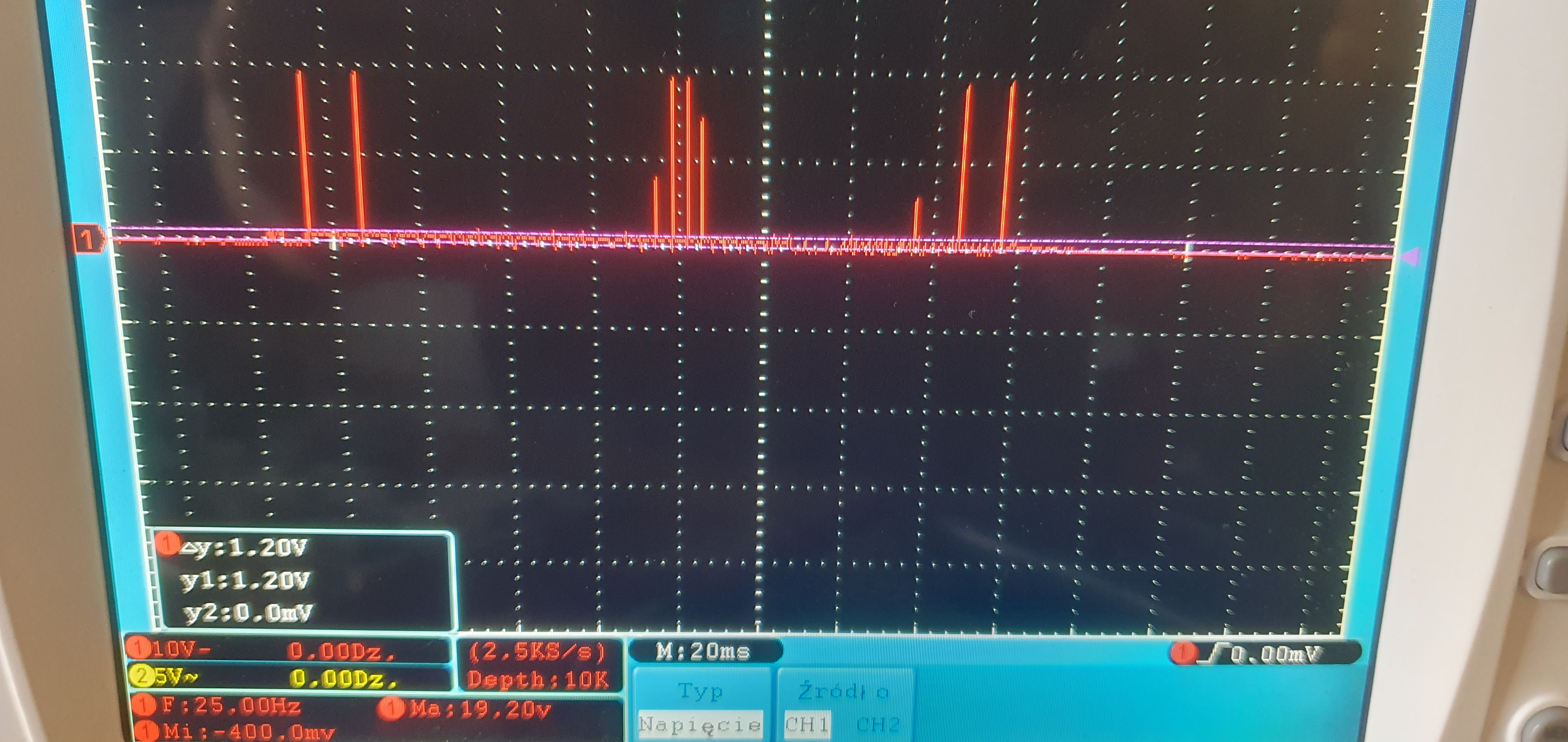

PL400
Зображення

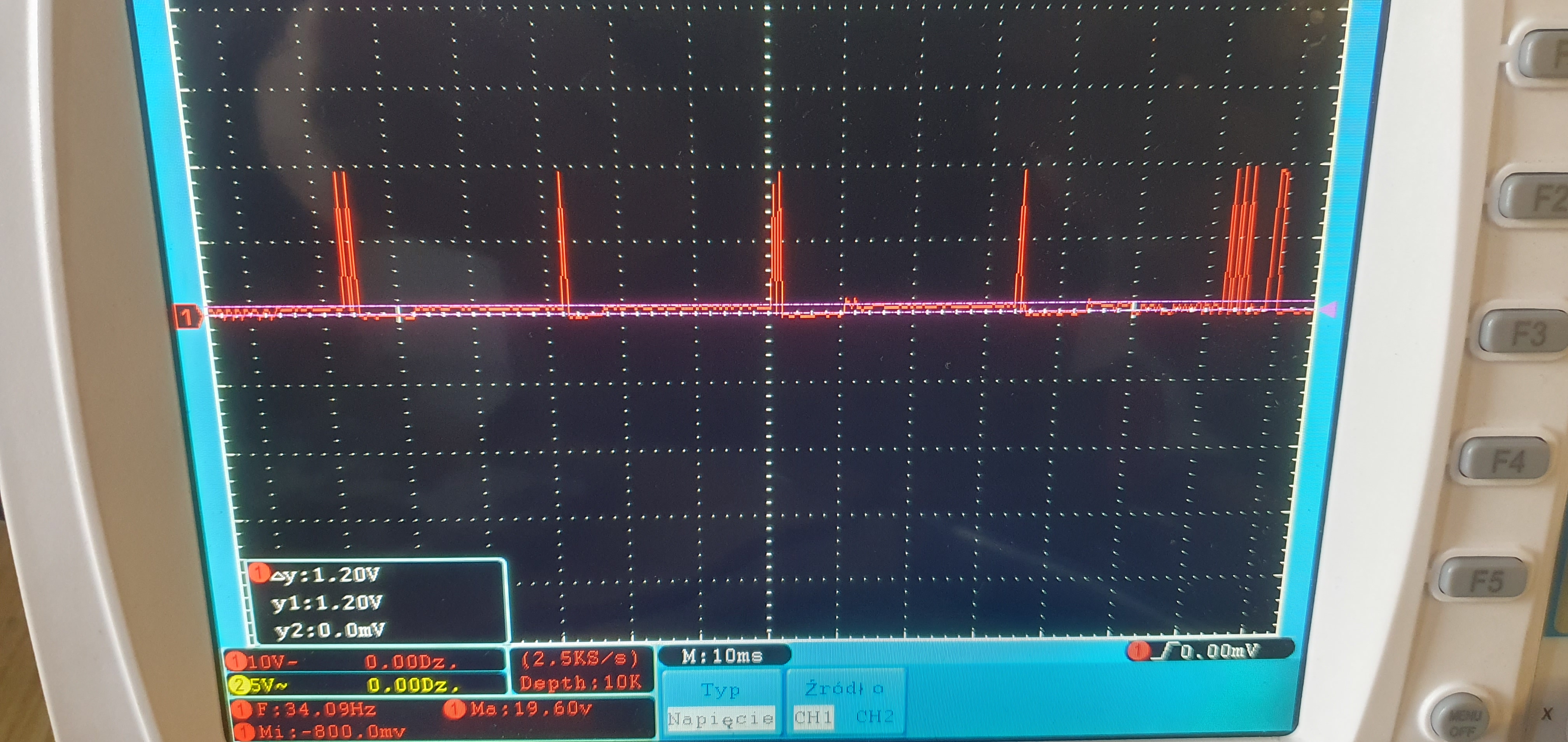

PL1001
Зображення

#11 Re: Dell E6530 - LED włącza się na sekundę

matic • 5 Листопада 2023, 11:47
Also measure the voltages to ground with an oscilloscope on the switching side on these coils.
