HP Omen 15-dc0011nw DAG3DBMB8D0 brak reakcji na włącznik

Laptop miał zwarty układ PCH, po wymianie płyta pobiera 0,008A i nie ma żadnej reakcji na włącznik.

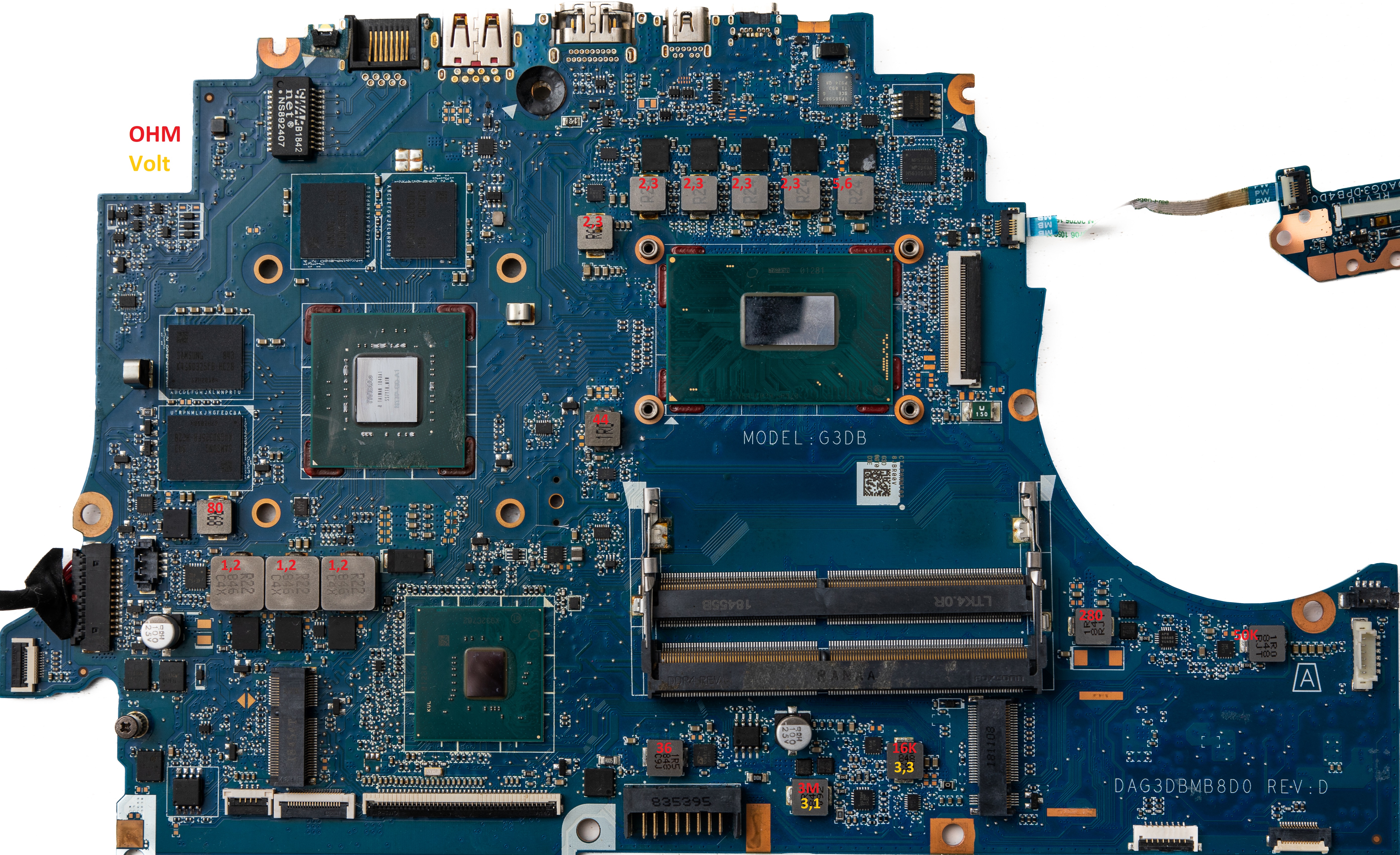

Na zdjęciu zaznaczyłem oporności na cewkach oraz napięcia jeśli występują.
Wgrałem wsady do kości 25q80DV i 25B127DSIG ale bez zmian.
Z IT8987e nie udało mi się połączyć (Ite is busy) próbowałem adapterem zaprogramować 2 lub 3 inne sztuki z płyt dawców i za każdym razem ten sam efekt więc zakładam, że problem jest po stronie svoda.
Na włączniku mam 3.3v i spada po wciśnięciu, bateria nie jest ładowana, dioda przy gnieździe się nie świeci.

Cześć,
zmierz napięcie po podłączeniu zasilania na:
n.1, 4, 5, 6, 16 i 20 chargera,

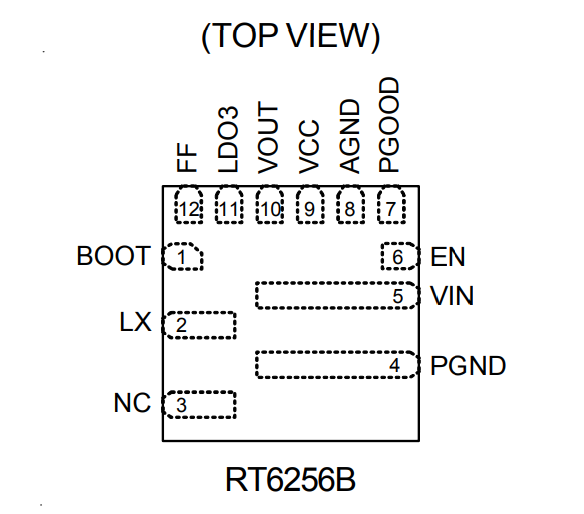

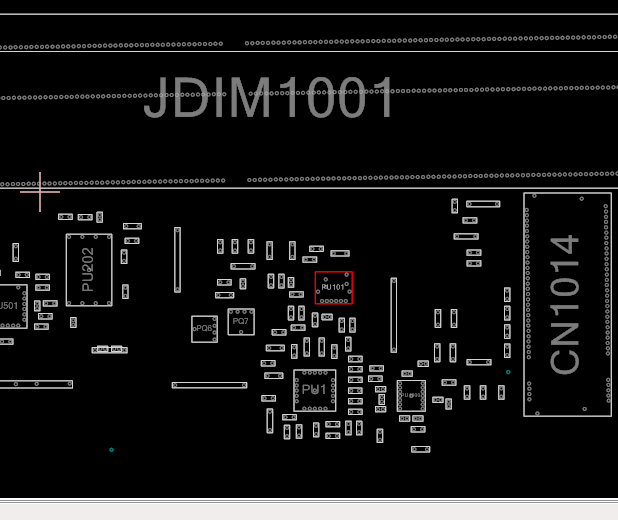

n.7 PU101 (zaznaczony na zdjęciu) piny licz jak na obrazku.

PU1
1- 19,5v
4- 25,68v
5- 2,99v
6- 2,67v
16- 6v
20-18,9v

n.7 PU101 - 0v

Zmierz napięcia na n.1, 5, 6, 9, 10, 11 zaznaczonego na zdjęciu w poście #2.

Zmierz rezystancję do masy na n.7 PU101.

PU101
1 - 8v
5 - 19,45v
6 - 3,17v
9 - 5v
10 - 3,3v
11 - 3,2

n.7 PU101. 15,6K

Zmierz rezystancję do masy na n.11 tego układu.

Pu101 n.3 - 27k

Zmierz napięcia po obu stronach zaznaczonego rezystora.

Zmierz rezystancję pomiędzy wyprowadzeniami zaznaczonego rezystora.

9KOhm
n1 - 0v
n2 - 3.3v

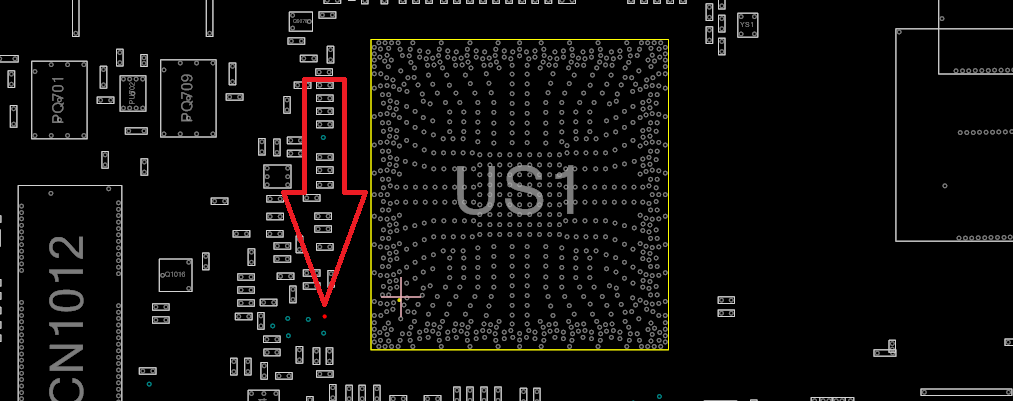

Zmierz napięcie na n.11, 20, 24, 26, 28, 67, 73, 74, 83, 87, 97, 100, 119, 123, 127, 128 KBC, oraz w punkcie pomiarowym TPS3 (zaznaczony na zdjęciu).



Zmierz napięcia na n.18, 21, 88, 107 KBC w trzech przypadkach:
a) podłączony zasilacz,
b) włącznik wciśnięty,
c) włącznik zwolniony.

TPS3 - 0v i brak reakcji na włącznik
-------------
11- 0v
20- 0v
24- 0v
26- 3,17v
28- 0v
67- 0,35v
73- 3,23v
74- 3,23v
83- 0v
87- 0v
97- 2,99v
100- 3,17v
119- 0v
123- 3,22v
127- 3,23v
128- 0v
-------------------
a b c
18 - 0v 0v 0v
21 - 0v 0v 0v
88 - 0v 0v 0v
107 - 3,22v 0,29v 3,22v

Zmierz rezystancję do masy na TPS3.

clops35 написав:Zmierz rezystancję do masy na TPS3.

2 MOhm

To wygląda na źle wlutowany, lub wadliwy układ PCH.
Możesz spróbować wymienić KBC, ale trzeba będzie go zaprogramować.
Jeśli to nic nie zmieni ponownie wymień PCH.

Radek1990 написав:Laptop miał zwarty układ PCH, po wymianie płyta pobiera 0,008A

Czy most który wstawiłeś był nowy, czy z wylutu?
Czy czyściłeś MERegion?

clops35 написав:Czy most który wstawiłeś był nowy, czy z wylutu?
Czy czyściłeś MERegion?

Most zamówiony "nowy" od Chińczyka, jest to dla mnie główny podejrzany, wymienię na inny z płyty dawcy.
MeRegion oczywiście czysty
