#1 LENOVO płyta NM-B242 REV 1.0 nie wstaje po zalaniu wodą

bazant82 • 10 Жовтня 2023, 08:31

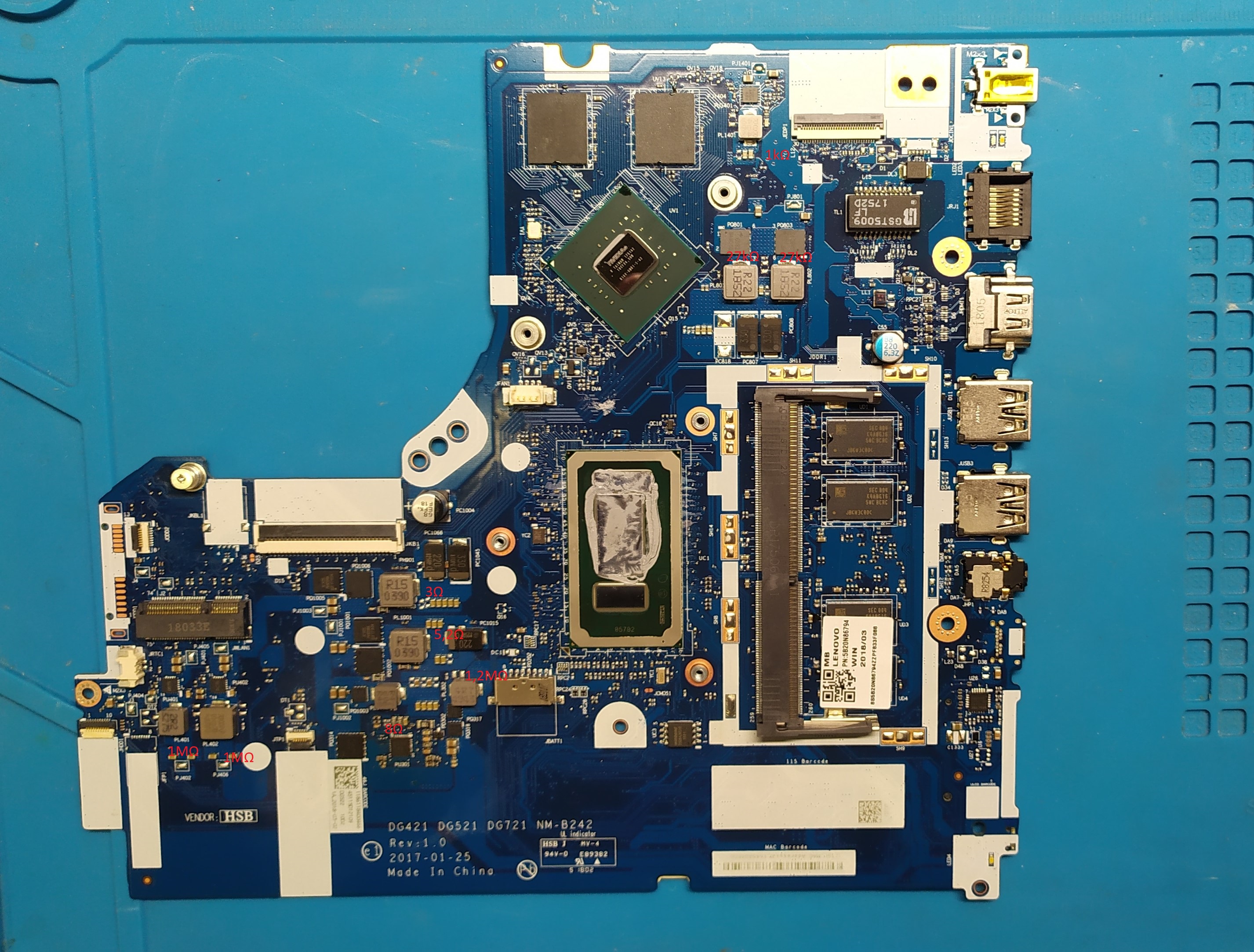

Witam, mam problem z laptopem LENOVO płyta NM-B242 REV 1.0
zalany wodą, włączony przez właściciela po upływie 2h. Na płycie nie widzę śladów korozji itp. (nie posiadam mikroskopu)
Obecnie nie włącza się, pobór był 0,006A
Dokonałem pomiarów na PQ311 i PQ312 (przebić pomiędzy D,S i G nie było) - niestety napięć nie zapisałem ale pamiętam że falowały.
Objawy miałem jak w tym wątku :
lenovo-nm-b242-rev-1-0-uszkodzone-pq312-martwy-t63291.html?hilit=nm%20b242

Wymieniłem PU301 > pomiary przed wymianą:

PU301:
1. - 2. 2.8 faluje do 3.2V
3. 0V
4. 0.2 faluje do 0.3V
5. faluje 0.2V
6. 0V
7. 2.8V
8. 0V
24. 6V
28. 20V


Po wymianie BQ24780 wygląda to tak:
(obecnie pobór na zasilaczu 0A)

PQ311
1.-2. 0V
4. 20V

PQ312 – 0V

PR301 – 0V

PU301:
1 do 5 0V
6. 2.8V
7. 0V
8. 0V
24. 6V
28. - 20V

Załączam pomiary rezystancji na odłączonym zasilaniu.
Зображення

Зображення

Czyżbym źle osadził PU301 ? Czy może układ mam uszkodzony ?

Re: LENOVO płyta NM-B242 REV 1.0 nie wstaje po zalaniu wodą

Google Adsense [BOT] • 10 Жовтня 2023, 08:31

#2 Re: LENOVO płyta NM-B242 REV 1.0 nie wstaje po zalaniu wodą

matic • 10 Жовтня 2023, 19:57
Hello!

Your resistance measurements to ground on coils PL1401, PL801, PL802 seems strange. Please, check these measurements.
Also measure the resistance to ground on any pin of resistor PR301.

#3 Re: LENOVO płyta NM-B242 REV 1.0 nie wstaje po zalaniu wodą

bazant82 • 11 Жовтня 2023, 11:07
Rezystancja: wykonałem powtórne pomiary, przepraszam za błąd

PR301 - 1MΩ
PL1401 - 1kΩ
PL401 - 16kΩ - przepraszam pewnie nie przestawiłem miernika
PL402 - 16kΩ
PL801 - 25Ω - pika też na teście diody
PL802 - 25Ω - pika też na teście diody

#4 Re: LENOVO płyta NM-B242 REV 1.0 nie wstaje po zalaniu wodą

matic • 12 Жовтня 2023, 07:40
Measure the voltages to ground on all pins of battery connector with the battery + power supply connected to the board.

#5 Re: LENOVO płyta NM-B242 REV 1.0 nie wstaje po zalaniu wodą

bazant82 • 12 Жовтня 2023, 11:36
Mam tylko napięcie na dwóch pinach 1 i 2 wynoszące 0,14V
reszta 0V

#7 Re: LENOVO płyta NM-B242 REV 1.0 nie wstaje po zalaniu wodą

bazant82 • 12 Жовтня 2023, 13:57
PU301: na podłączonym zasilaczu oraz z wpiętą baterią
3,4,5 - 0V
11, 12 - 0V

#9 Re: LENOVO płyta NM-B242 REV 1.0 nie wstaje po zalaniu wodą

bazant82 • 17 Жовтня 2023, 08:56
Machine написав:Twoje pomiary wskazują, że Pu301 jest uszkodzony.


Podmieniłem układ PU301 na kolejny i laptop ruszył, dziękuję za pomoc

Re: LENOVO płyta NM-B242 REV 1.0 nie wstaje po zalaniu wodą

Google Adsense [BOT] • 17 Жовтня 2023, 08:56
