Asus X512D (BQ24780S) - brak napięcia CMSRC

Mam laptopa Asus X512D (płyta X512DK rev.2.1), charger BQ24780S.
Generalnie charger jest zasilany, jest generowany 6V REGN, ACDET jest
powyzej 0.6V (dokładnie 1.3V) czyli jeszcze za nisko. Rezystory na dzielniku napięcia są ok, mierzyłem poza płytą i z kalkulatora wychodzi że powinny dać dobre napięcie. Ale brakuje 19V CMSRC, więc również ACDRV i mosfety nie są załączane.
Mógłby ktoś napisać coś więcej o tym pinie? Co musi sie wydarzyć żeby było napięcie, co może powodować problem i co ew. sprawdzić? Czy może mieć znaczenie że używam zasilacza serwisowego z końcówką (bez pin ID)?

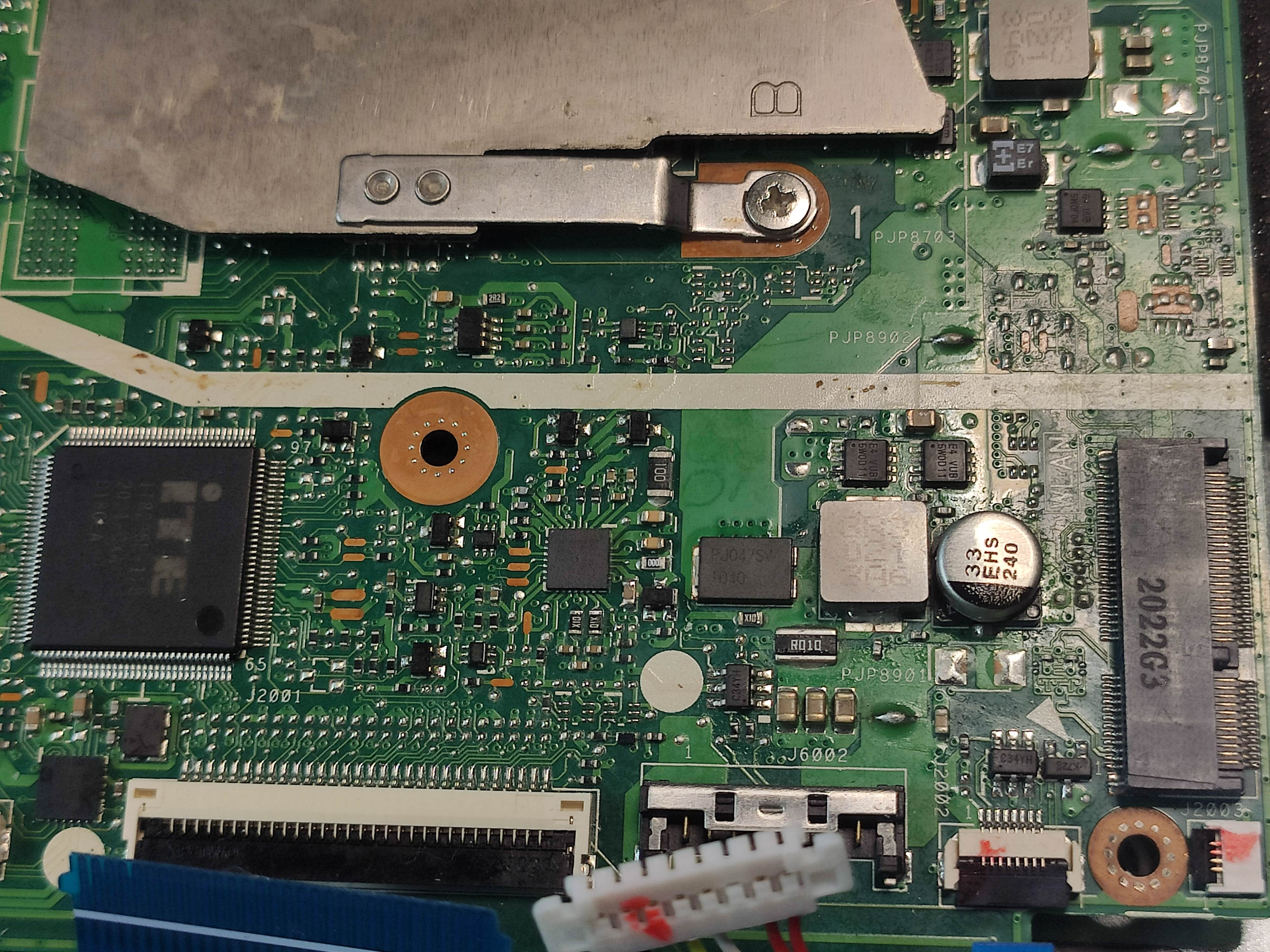

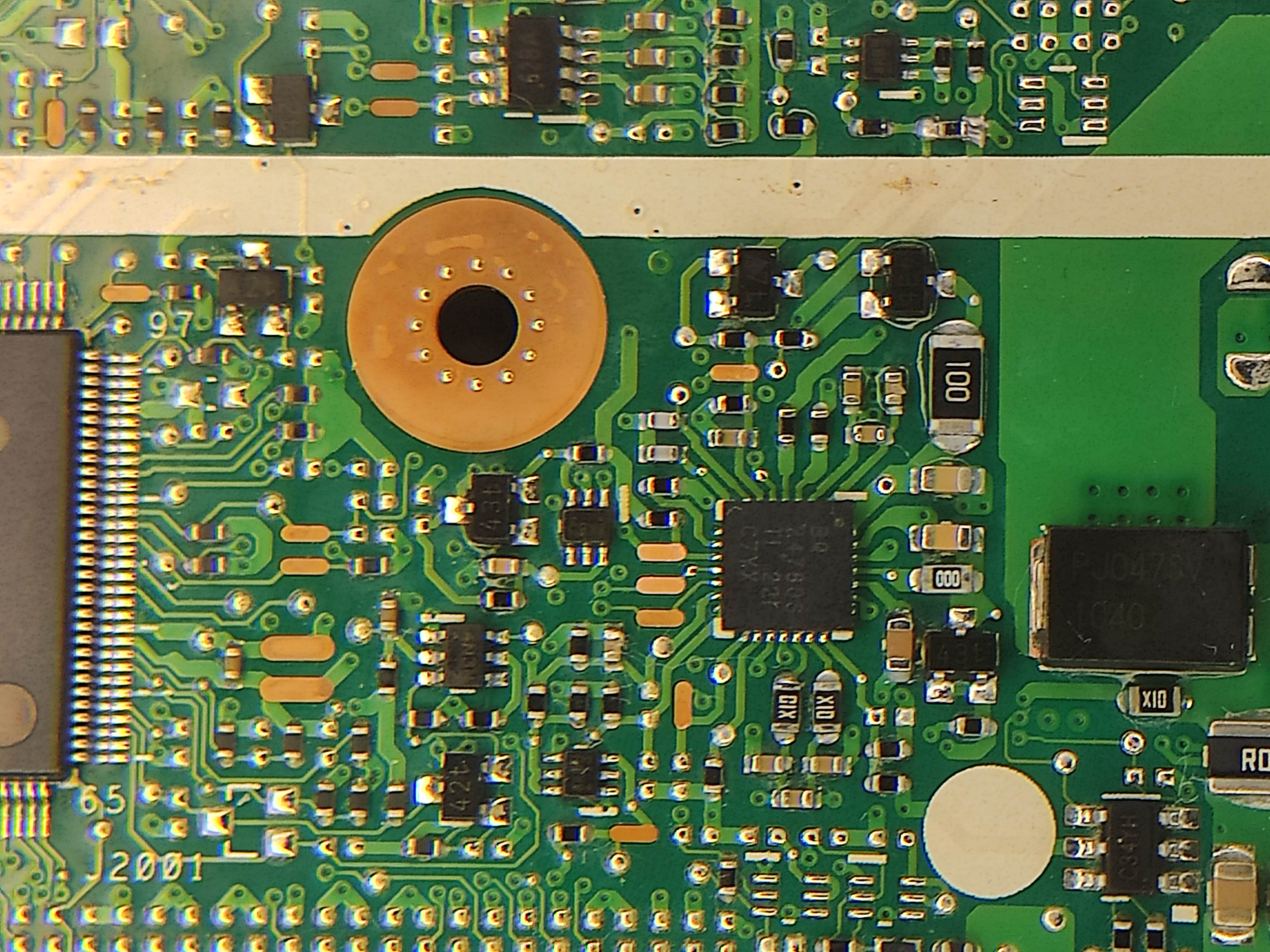

Rezystancja na ACDET, z rezystorami dzielnika na wlutowanymi na miejsce wynosi 18,75 kohm. Zdjęcia poniżej.

Przy okazji jak już będziesz grzał charger, to wylutuj go i ponów pomiar rezystancji do masy na padzie 6 (ACDET), jeśli rezystancja wzrośnie do 20kΩ, układ jest uszkodzony i trzeba zalutować nowy egzemplarz.

Po wylutowaniu chargera rezystancja była podobna okolice 18-19kohm. Ponadto już kiedyś próbowałem wlutować nowy charger z Allegro i było jeszcze gorzej niż z tym oryginalnym, zero napięć.

Co dziś zrobiłem:
-ponownie wlutowalem oryginalny charger, bez zmian w stosunku do krzywo wlutowanego, nadal 1,3V na ACDET i reszta napięć bez zmian.
- usunąłem oryginalny charger i wlutowalem nowy z Aliexpress, też bez zmian, pomiary jak powyżej, rezystancja 18,7kohm. Więc moim zdaniem to nie charger jest problemem, oryginalny wygląda na sprawny.

Może jakiś inny trop? Coś innego w układzie zasilania?

Po zdjęciu chargera sprawdziłem rezystancje na wszystkich pinach, nie ma zwarć.

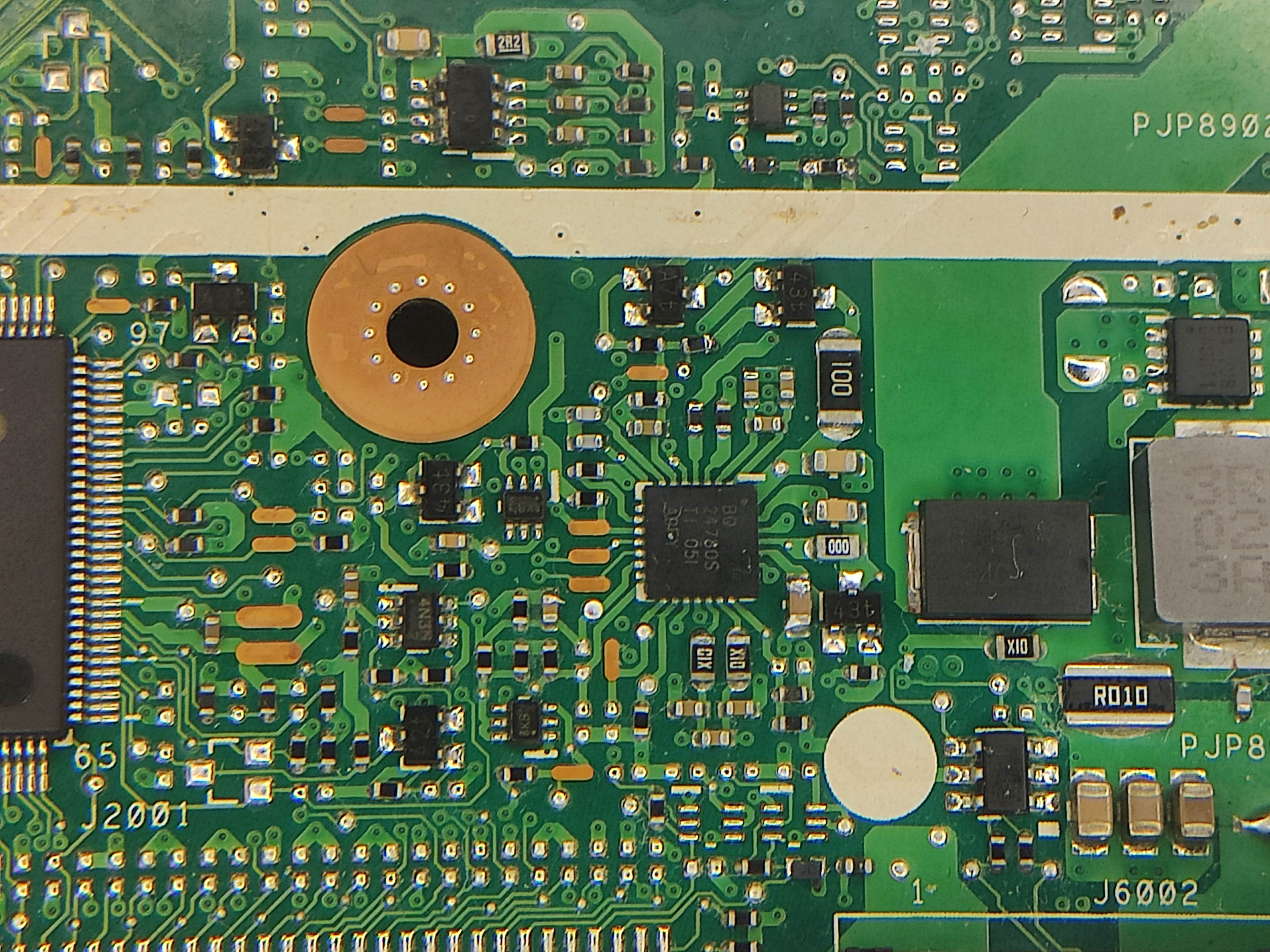

Tutaj zdjęcie z obecnym chargerem z Aliexpress.

Przy okazji jak już będziesz grzał charger, to wylutuj go i ponów pomiar rezystancji do masy na padzie 6 (ACDET), jeśli rezystancja wzrośnie do 20kΩ, układ jest uszkodzony i trzeba zalutować nowy egzemplarz.

Jestem pewien że nie BQ jest problemem. Wylutowałem go, a napięcie na ACDET nadal wynosi 1.3, to dokładnie połowa tego co powinno być. 19V na wejściu i dzielnik napięcia 127kohm + 20kohm, powinno dac 2.6V. Wylutowałem też rezystory z dzielnika, mają dokładnie takie rezystancje jak napisałem, zgadza się to również z boardview.
Na próbę wlutowalem rezystor 100kohm zamiast tego 127kohm, napięcie ACDET powinno wzrosnąć do 3.2V...a jest dalej dokładnie połowa, 1.6V. Co może być powodem że napięcie z dzielnika jest jeszcze zmniejszone o połowę?

Remove the resistor PR9013 from the board and remeasure the voltage to ground on ACDET pin of charger chip.

Remove the resistor PR9013 from the board and remeasure the voltage to ground on ACDET pin of charger chip

Just to be on the same page, I have put the 127kohm and 20kohm back on. Charger is removed atm. Then, after removing resistor PR9013, the voltage on ACDET is still the same, around 1.35V, the resistance went up to 24.5kohm. Also PR9013 has a correct resistance when measured outside the board, 47k.

ankheg написав:the resistance went up to 24.5kohm.

And that's wrong. Since the lower resistor PR8924 in the voltage divider has a value of 20kΩ, the resistance to ground on pin 6 of charger chip should not be higher than 20kΩ.

Your measurements may be wrong. I suggest you to check your measurements with another meter or at least replace the batteries in your meter.

the resistance to ground on pin 6 of charger chip should not be higher than 20kΩ.

Yes, you are right. Maybe I haven't measured it properly or the battery was low in my multimeter (replaced now). The resistance is 18.85k and the voltage still 1.35V. So removing PR9013 haven't changed anything.

Is 19V present on pin 1 of resistor PR8929?
If so, also remove the resistor PR8951 and capacitor PC8912 one by one and check if anything changes.

If you are going to use a hot air to remove the components, note that the board must cool down before taking the measurements.

matic написав:Is 19V present on pin 1 of resistor PR8929?
If so, also remove the resistor PR8951 and capacitor PC8912 one by one and check if anything changes.

I managed to find the issue yesterday. Your hints made me check other nearby components. The problem was PR8956. The resistor itself was ok, 8.2k as per boardview. I even checked it in the past when trying to fix this laptop. That's why I soldered it back. But the metal covers were probably corroded or snapped off while desoldering previously. So it was soldered, but the resistance between its ends was in mega ohms. The only problem I have, I cannot find a replacement 8.2k resistor in my scrap boards. Right now I soldered 10k instead. Do you think I can leave it? The laptop works, the charger is back in place. I just tried to run it without other devices attached, gives picture on the screen and external monitor. Need to clean it, repaste and put back together.
Anyway, thank you for your hints and patience in diagnosing my issue
