Dell E7440 płyta LA-9591P. Brak A_ON i SUS_ON

Cześć, ćwiczę sobie na martwej płycie LA-9591P. Płyta reaguje na włącznik świeceniem led. Są napięcia +3V_ALWP i +5V_ALWP. Nie są zasilane kości bios. Na n.8 U1 i U2 nie pojawia się napięcie (rezystancja ponad 1M). Patrzę na schemat i widzę że obie kości są zasilane z układu U45 (TPS22966). Na nogach 1,2,6,7 U45 jest napięcie +3.3V_ALW. na n.4 jest 5V.
Niestety na n3 i na n5 napięcie się nie pojawia.
Rezystancja do masy:
n.3 - 88K
n.5 - 98K
Czy te sygnały są sterowane przez KBC? Powinny się pojawić od razu po wpięciu zasilacza? czy dopiero po przyciśnięciu power? Czy może ich nie być przez uszkodzony wsad KBC? KBC jest zasilane przez +3.3V_ALW więc jest zasilone.
Będę wdzięczny za poradę co sprawdzić dalej.

Enable signals are present only after the start button is pressed.

Machine napisał(a):nable signals are present only after the start button is pressed.

After press power button still no A_ON and no SUS_ON

matrixmm napisał(a):still no A_ON and no SUS_ON

Te sygnały pojawiają się w trybie S3 - a żeby płyta weszła w S3, musi pomyślnie (czyli bez błędów) zakończyć wychodzenie z trybu S5 (soft off) oraz S4 (suspend to disk). Skoro płyta jakkolwiek reaguje na włącznik, to KBC próbuje wyprowadzić płytę z S5 do S4 - pytanie tylko, czy płyta faktycznie wychodzi poprawnie z S5. Sprawdź zatem, czy na pinach A18 i B30 kontrolera I/O MEC5075 masz stan wysoki po wciśnięciu włącznika.

Po podłączeniu zasilania (2 kości RAM bez baterii i przy odłączonej matrycy) pobór prądu 0,12A
Po podłączeniu zasilania pojawia się śladowe napięcie na A18 i B30.
A18 - 0,007V SIO_SLP_S5#
B30 - 0,016V PCH_PLTRST#_EC
Po przyciśnięciu power zapala się led power na kilkanaście sekund ale napięcia na A18 i A30 pozostają bez zmian.
Za co odpowiadają sygnały: SIO_SLP_S5# i PCH_PLTRST#_EC. Czytasz to ze schematu? Czy wiesz z doświadczenia?

matrixmm napisał(a):Po podłączeniu zasilania (2 kości RAM bez baterii i przy odłączonej matrycy) pobór prądu 0,12A

Czy to jest pobór przed włączeniem płyty (od razu po podłączeniu zasilacza) czy już po próbie uruchomienia włącznikiem?

matrixmm napisał(a):Za co odpowiadają sygnały: SIO_SLP_S5# i PCH_PLTRST#_EC. Czytasz to ze schematu? Czy wiesz z doświadczenia?

I to, i to. Sygnał SIO_SLP_S5# (aktywny w stanie niskim) to sygnał informujący kontroler I/O, czy płyta jest wyłączona, czy uruchomiona. Gdy sygnał ten jest na poziomie 0V, oznacza to, że płyta jest wyłączona (tryb S5 - soft off). Gdy naciskasz włącznik, most PCH powinien ustawić ten sygnał od razu w stan wysoki (3V) "informując" kontroler I/O, że płyta właśnie została uruchomiona. Natomiast sygnał PCH_PLTRST#_EC to po prostu sygnał resetu dla PCH, zarządzany przez kontroler EC. Sygnał ten jest także aktywny w stanie niskim (stąd symbol # w nazwie) co oznacza, że gdy jest on na poziomie 0V, to PCH jest resetowany (tak, jakbyś wcisnął i przytrzymał przycisk RESET w stacjonarnym PC). Czas trwania sygnału resetu jest bardzo krótki, rzędu ułamka sekundy (dla mostów Intela >10ms). Po zresetowaniu PCH ten sygnał powinien od razu przyjąć stan wysoki (3V).

Vogelek23 napisał(a):Czy to jest pobór przed włączeniem płyty (od razu po podłączeniu zasilacza) czy już po próbie uruchomienia włącznikiem?

Od razu po włączeniu zasilacza. Po wciśnięciu power, zapala się led power na ok 15sek (pobór prądu bez zmian 0,12A). Po 15 sek. led power gaśnie, zapala się na 3 sek. led ładowania baterii (bateria cały czas odpięta, pobór nadal 0,12A). Po ok 3 sek. gaśnie, pobór prądu pozostaje bez zmian 0,12A. Procesor wyczuwalnie się nagrzewa.

matrixmm napisał(a):Od razu po włączeniu zasilacza.

Tak być nie powinno. Wystudź płytę całkowicie, następnie podłącz zasilanie, ale NIE WŁĄCZAJ płyty włącznikiem. Potrzymaj płytę w taki sposób przez około 1 minutę, sprawdzając przez ten czas (organoleptycznie, czyli np. dłonią) czy i który rdzeń procesora się nagrzewa. Jeśli wyczuwalnie nagrzewa się mniejszy rdzeń, to odłącz zasilanie i zmierz rezystancję do masy na pinie 3 układu PU100 (TPS51285BRUKR) oraz na katodzie podwójnej diody PD3 (BAS40CW).

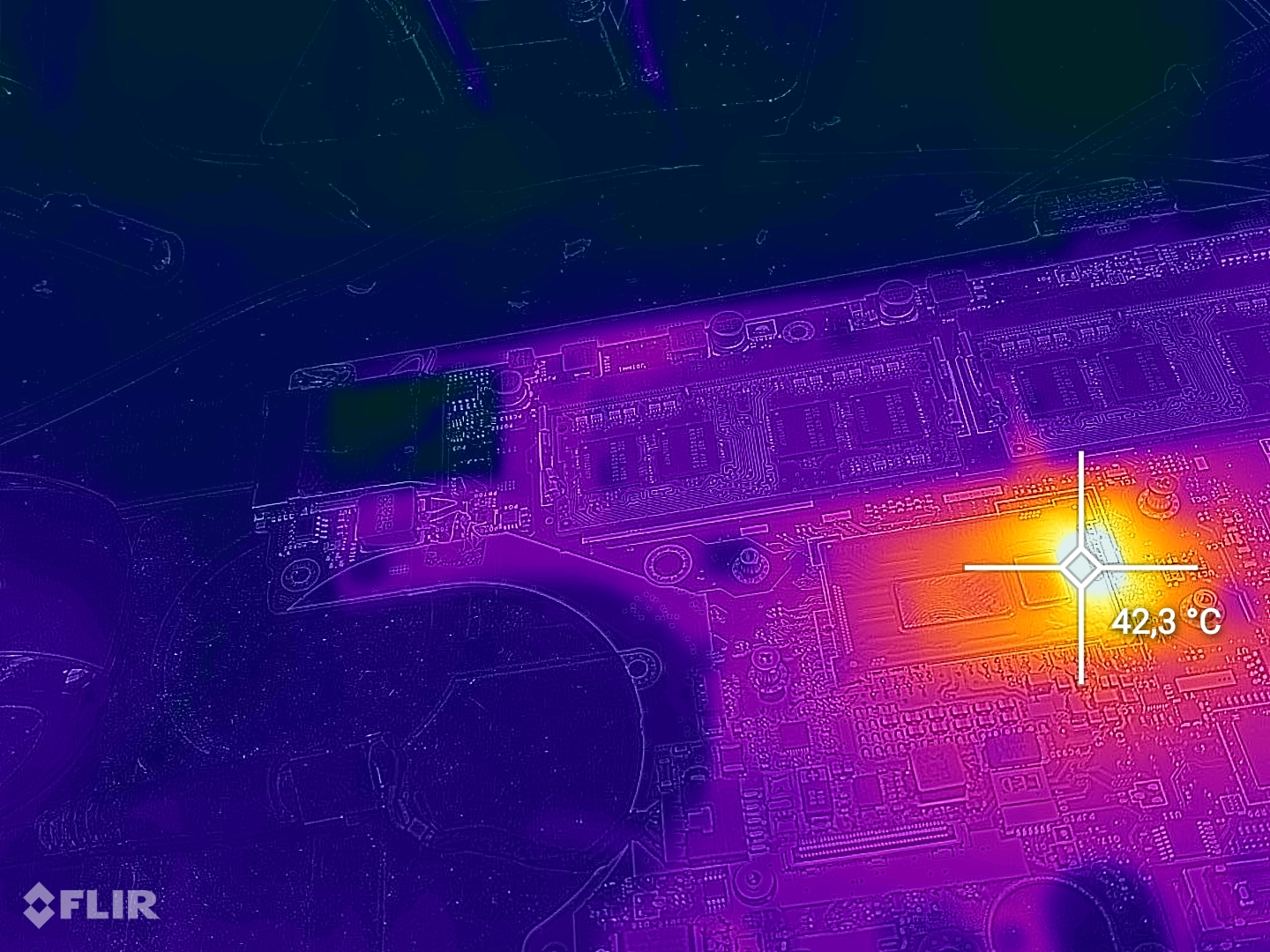

Wyraźnie nagrzewa się mniejszy rdzeń. Pomimo, iż żadna led się nie świeci.


PU100
n.3 - 37K

PD3
n.1 - 5,7M

Zmierz rezystancję do masy na n. 1 i n. 14 układu U43 (TPS22966).

U43
n.1 - 3,39K
n.14 - 24,2K

Zmierz rezystancje na wszystkich cewkach przetwornic, ale w odniesieniu do gałęzi +PWR_SRC_AC - czyli czerwona sonda miernika do rezystora PR700 lub zworki PJP700, a czarna sonda do cewek.

PL101-1,2M
PL102-1,2M
PL200-1,2M
PL300-1,2M
PL500-1,2M
PL700-1,1M
PL701 - 1,2Ω
PL1000 - 0,6Ω

matrixmm napisał(a):PL1000 - 0,6Ω

Czy możesz wskazać tę cewkę na płycie? Na schemacie nie ma takiej cewki.

matrixmm napisał(a):PL701 - 1,2Ω

Wylutuj tranzystor PQ704 i ponów pomiar do gałęzi +PWR_SRC_AC na cewce PL701.

Przepraszam nie PL1000 a PL100.
Po wylutowaniu PQ704, rezystancja bez zmian: PL701 - 1,2Ω względem gałęzi +PWR_SRC_AC.
Pomierzyłem PQ704 (AON6552) wygląda na sprawny.

Zamontuj PQ704 z powrotem i wylutuj układ PU800 (CD3301). Sprawdź, czy rezystancja pomiędzy gałęzią +PWR_SRC_AC a cewką PL701 wzrośnie. Jeśli tak - PU800 jest do wymiany.

Niestety po wylutowaniu PU800 rezystancja bez zmian: PL701 - 1,2Ω względem gałęzi +PWR_SRC_AC

Wylutuj cewkę PL701 i sprawdź, czy będziesz miał nadal zwarcie pomiędzy linią +PWR_SRC_AC a rezystorem pomiarowym PR716.

Mój błąd, przespałem się i przemierzyłem jeszcze raz. po wylutowaniu PU 800. rezystancja wzrosła. Wlutowałem nowy PU800 (CD3301) (znaczy z dawcy więc nie mam pewności co do niego). Teraz rezystancja pomiędzy linią +PWR_SRC_AC a rezystorem pomiarowym PR716 wynosi 4M.
Niestety płyta zachowuje się identycznie. To znaczy. Od razu po włączeniu zasilacza. Po wciśnięciu power, zapala się led power na ok 15sek (pobór prądu bez zmian 0,12A). Po 15 sek. led power gaśnie, zapala się na 3 sek. led ładowania baterii (bateria cały czas odpięta, pobór nadal 0,12A). Po ok 3 sek. gaśnie, pobór prądu pozostaje bez zmian 0,12A.

Sprawdź, czy po próbie rozruchu (odłączone zasilanie) ponownie nie uszkodziło tej linii.
Tej serii najlepiej nie testuj z 2 kośćmi ram. Zostaw tylko w DIMM A i na odpiętej baterii RTC.
Jak miałeś RTC, to przed jakimikolwiek próbami przytrzymaj ponad 30s przycisk włącznika.

Spory ten pobór standby.
Jak wygląda teraz rezystancja na PL100 i PL701?
