#1 Prośba o identyfikację elementu płytki matrycy Ideapad 320-15ikb - BOE

ctro • 3 Вересня 2023, 20:43
Cześć,

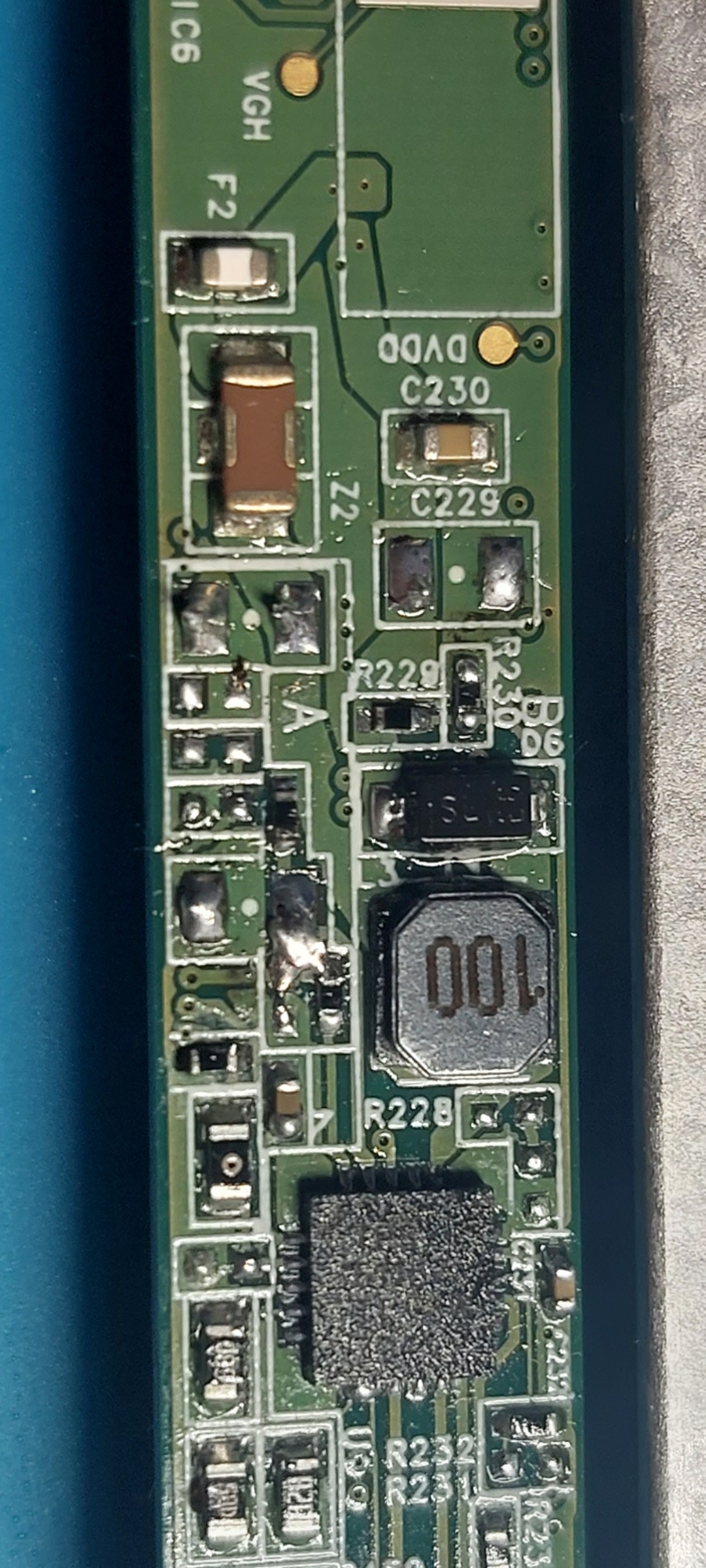

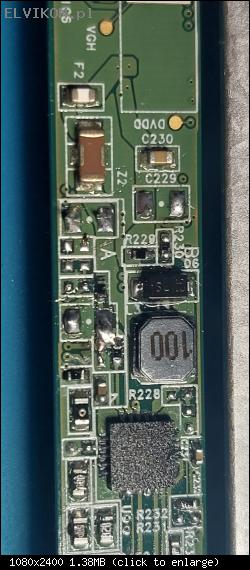

Proszę o identyfikację wartości rezystora R229 z plytki matrycy BOE NT156FHM-N41.
Płyta po zalaniu, był problem z migającym podświetleniem. Dolna noga rezystora po wylucie przestała istnieć, więc nie mam jak go zmierzyć.

Зображення

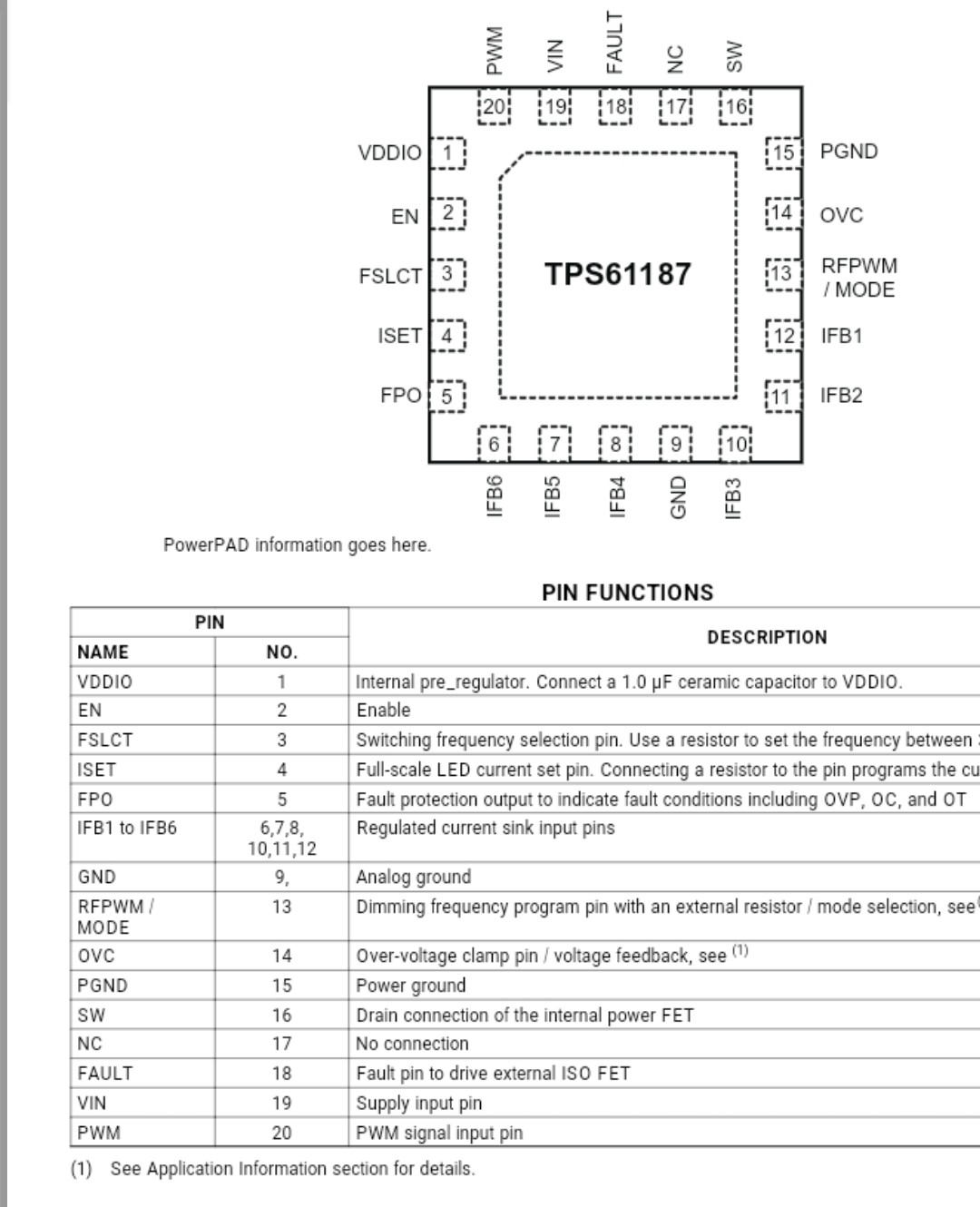

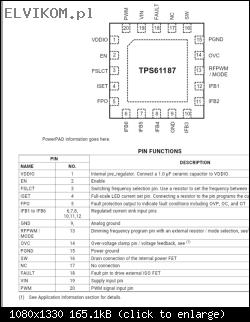

Rezystor ten wchodzi na pin 14 układu TPS61187.

Зображення

Ten obwód raczej będzie realizować funkcję FB, zamiast OVP?

R230 ma 4 7Kohm. I lewa noga łączy się z masą.
Dolna noga R229 łączy się z +, a potem wspólnie idą na pin 14.

Z góry dziękuję za pomoc.

Re: Prośba o identyfikację elementu płytki matrycy Ideapad 320-15ikb - BOE

Google Adsense [BOT] • 3 Вересня 2023, 20:43

#2 Re: Prośba o identyfikację elementu płytki matrycy Ideapad 320-15ikb - BOE

lukxd • 3 Вересня 2023, 21:48
Wartość rezystora R229 to 590kOhm.

#3 Re: Prośba o identyfikację elementu płytki matrycy Ideapad 320-15ikb - BOE

ctro • 4 Вересня 2023, 14:17
Nie zauważyłem, że zamiast przecinka wstawiła mi się spacja. R230 ma 4,7Kohm.
Nie wpływa to na informację od Ciebie - np. przeliczenie z dzielnika napięcia?

#4 Re: Prośba o identyfikację elementu płytki matrycy Ideapad 320-15ikb - BOE  [РІШЕНО] 

lukxd • 4 Вересня 2023, 14:26
Nie, nie wpływa, bo wylutowałem rezystor do pomiaru. Przed wylutem w płytce było coś około 450kOhm, po wylucie sam rezystor miał 590kOhm.

#5 Re: Prośba o identyfikację elementu płytki matrycy Ideapad 320-15ikb - BOE

ctro • 4 Вересня 2023, 17:39
Dziękuję za potwierdzenie.
