#1 Lenovo T410 - brak reakcji

pawel1978 • 30 Серпня 2023, 15:58
Witam szanowne grono. Na stole Lenovo T410 mb: 09A21-4 48.4FZ22.041.
Laptop nie daje żadnych oznak życia. Brak poboru prądu z zasilacza serwisowego. Na rezystorze referencyjnym 0,05V - rezystancja na tym R - to 19Kohm
Napięcie 20V pojawia się na "pierwszym" mosfecie za dcin- oznaczenie 8102 po stronie żródła i bramki - na drenie 0V . Inne mosfety w tym obszarze przy pomiarach omomierzem wydają się być sprawne.
Poproszę o pomoc w zdiagnozowaniu usterki

Re: Lenovo T410 - brak reakcji

Google Adsense [BOT] • 30 Серпня 2023, 15:58

#2 Re: Lenovo T410 - brak reakcji

Vogelek23 • 30 Серпня 2023, 20:05

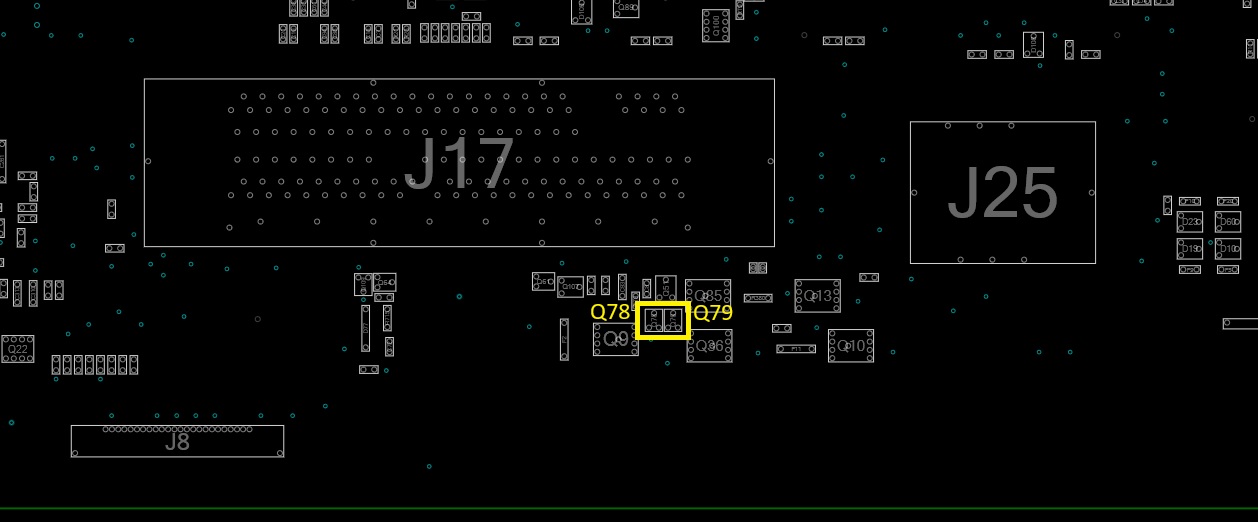

Skoro na bramce Q9 masz 20V, to zmierz napięcia do masy na bramkach Q78 oraz Q79 (podłączony tylko zasilacz). Lokalizacja tych tranzystorów poniżej.
Зображення

#3 Re: Lenovo T410 - brak reakcji

pawel1978 • 31 Серпня 2023, 09:06
Vogelek23 написав:Skoro na bramce Q9 masz 20V, to zmierz napięcia do masy na bramkach Q78 oraz Q79 (podłączony tylko zasilacz). Lokalizacja tych tranzystorów poniżej.
[ Obrazek ]


Dziękuję za odpowiedź. Na Q78 - pin pojedynczy (od góry- dren ?) - 19,3V, analogicznie na Q79 18,9V. Pozostałe piny obu układów 0 V.
