Lenovo B50-80 - po zalaniu

Laptop LENOVO B50-80 Model: 80LT
Wersja płyty ZIWB2/ZIWB3/ZIWE1
LA-B091P Rev : 2.0

Witam.

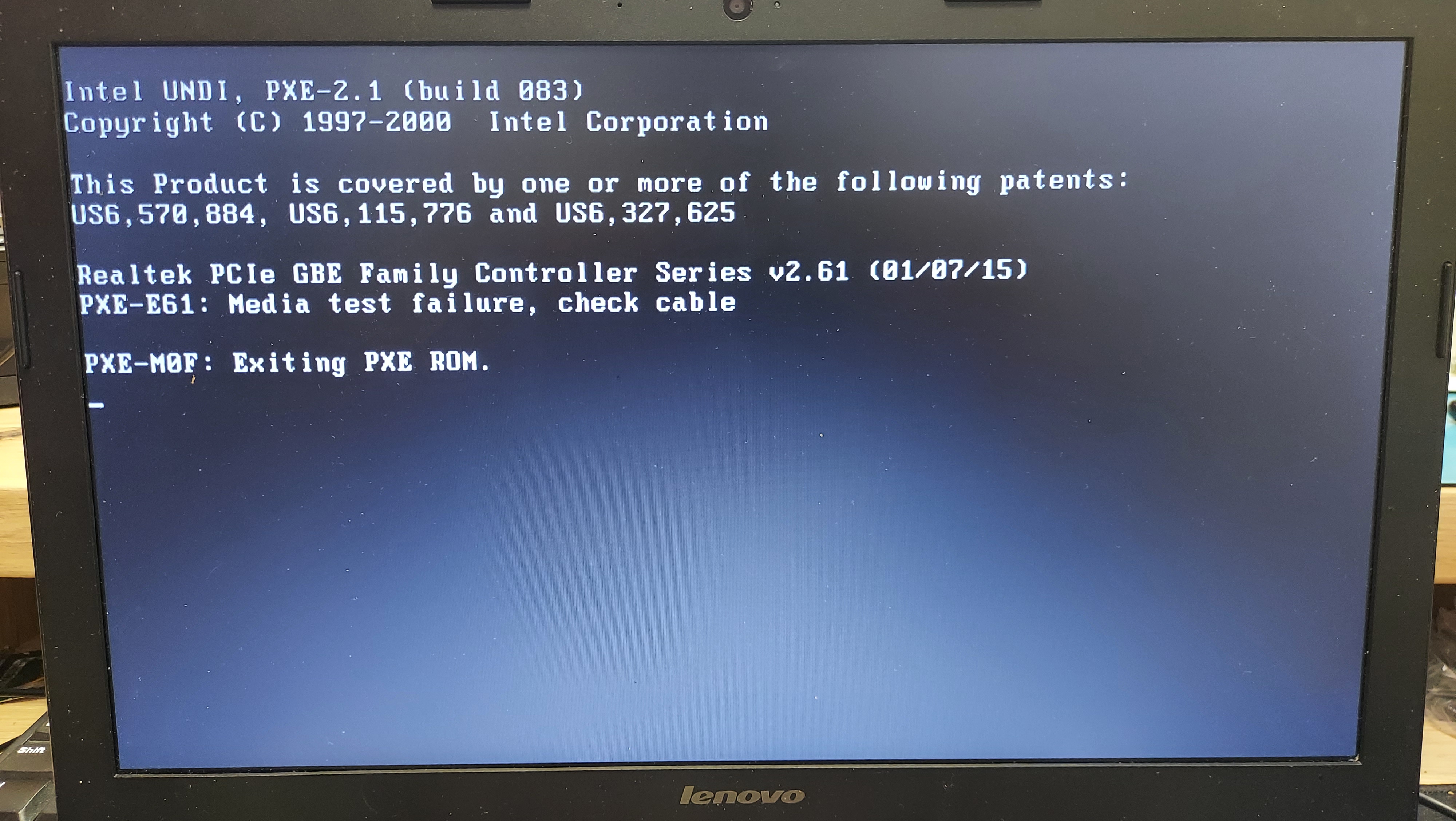

Laptop uruchamia się i pokazuje taka informacja i ciągły reset

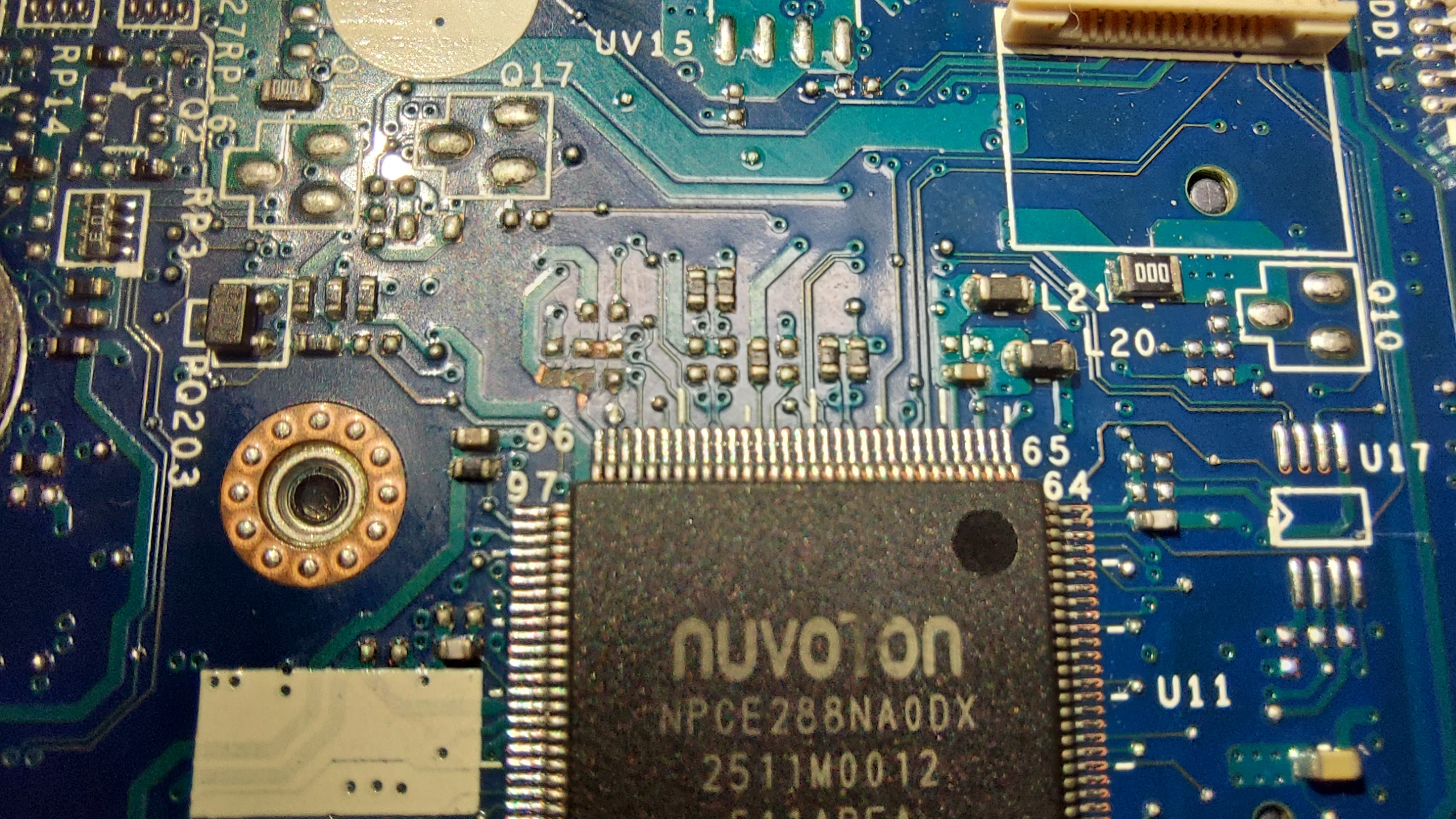

Rozebrałem laptopa i okazało się że przy KBC jest uszkodzona ścieżka i zjedzony element podejrzewam że tam siedzi kondensator.
W tym temacie jest opisany element KBC taki jak w mojej płycie NUVOTON NPCE288NA0DX i myślę że to bliźniacza konstrukcja ale nie mam do płyty żadnego schematu
wartosci-elementow-wokol-kbc-nuvoton-npce288na0dx-w-komputerze-lenovo-z51-70-t66369.html

kondensator 100nF/10V jak się mylę to niech ktoś mnie poprawi



Udało mi się znaleźć w innej płycie podobny kondensator 88nF tylko nie wiem na ile V jest, da się to jakoś zmierzyć? czy lepiej zamówić nowy element będzie bezpieczniej?

Ogólnie przed wlutem powinienem jeszcze coś sprawdzić ?
Mierzyłem cewki to żadna nie ma jakiejś dziwnie zaniżonej oporności

markcio napisał(a):kondensator 88nF

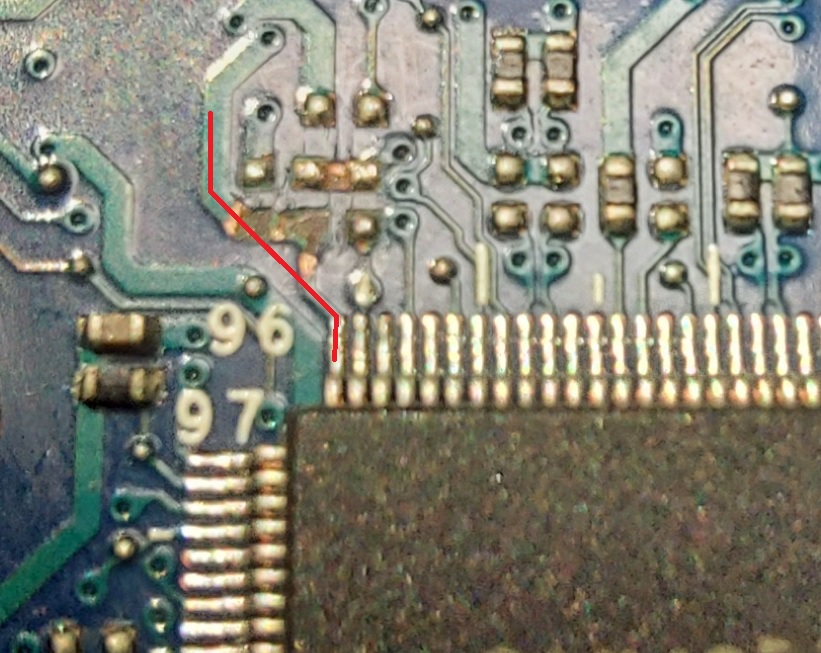

Nie ma takiej wartości w typoszeregu kondensatorów MLCC. Jest 82nF, ale w laptopach nie są takie wartości stosowane, więc pewnie jest to 100nF z tolerancją ±20%. Na jakie napięcie by nie był, na tej linii masz 3,3V - na płytach laptopowych nie stosuje się kondensatorów ceramicznych na napięcie niższe, niż 6,3V - więc powinien spokojnie działać. Możesz zastosować 100nF/10V, możesz w ogóle nie montować kondensatora w tym miejscu. Najważniejsze, żebyś przywrócił połączenie n. 96 kontrolera KBC ze ścieżką zasilania +3VALW_EC jak na obrazku poniżej.

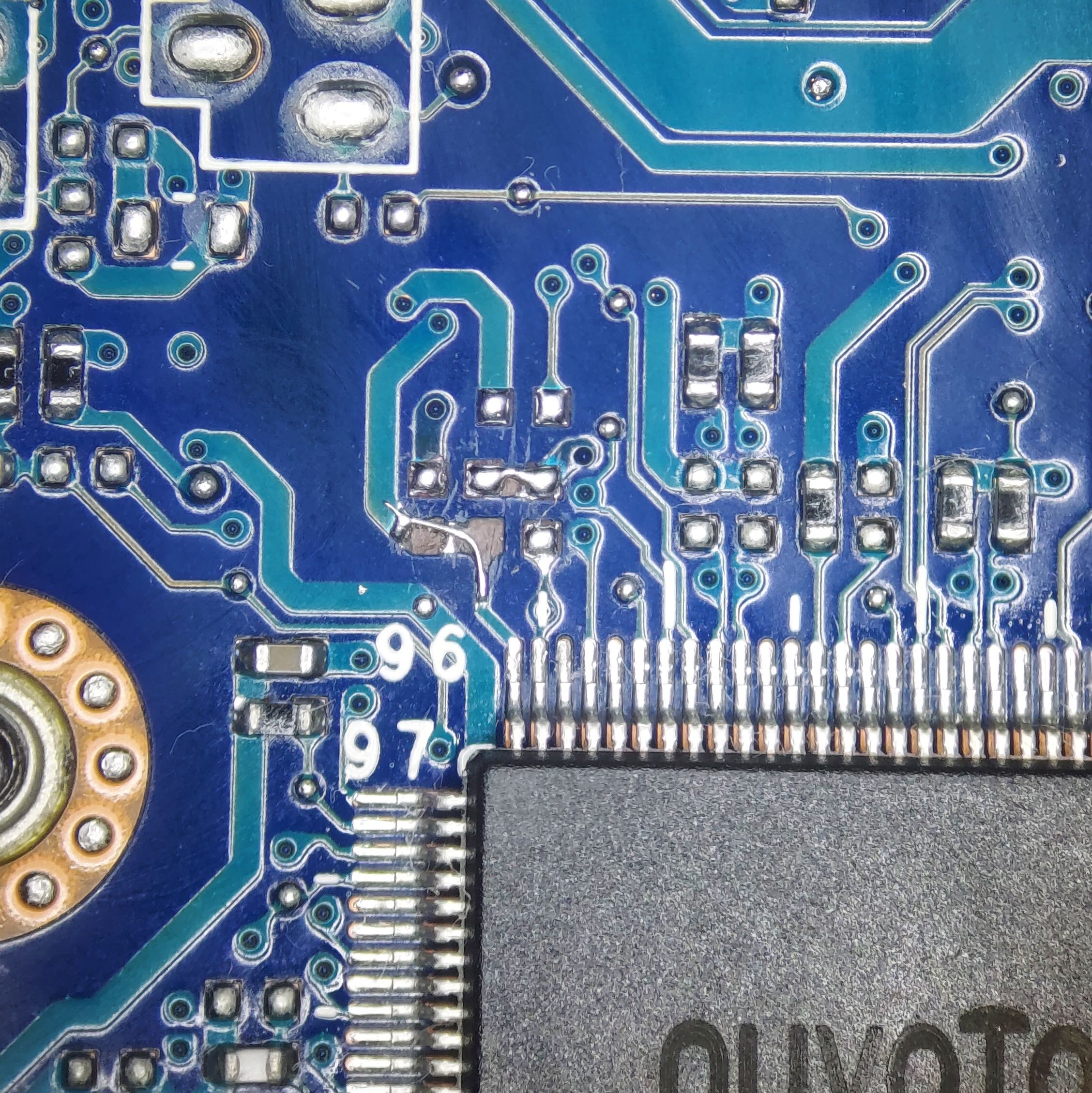

Przywróciłem połączenie na lini 96



ale laptop dalej ma ten sam komunikat co na początku

Co jeszcze mogę sprawdzić?

Dysk i system operacyjny. Taki komunikat oznacza, że urządzenie nie znalazło nośnika, z którego mogłoby się uruchomić.

Wejdź do BIOSA i sprawdź, czy jest wykrywany dysk i przede wszystkim trzeba sprawdzić, czy na dysku jest system.
Bootowanie masz ustawione na Legacy, zmień na UEFI.

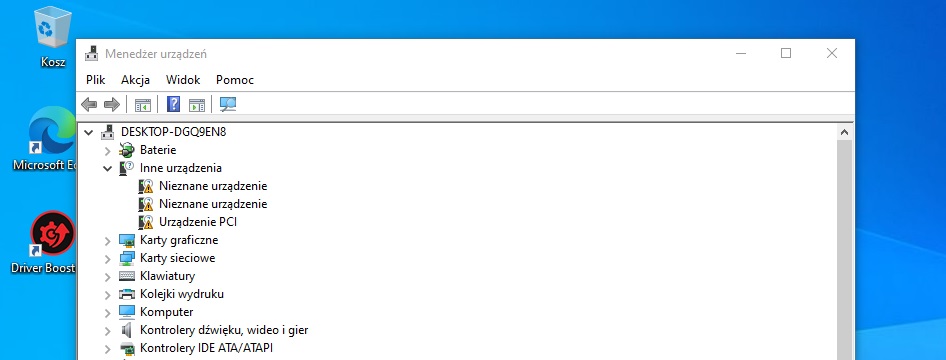

Podmieniłem dysk na inny i uruchomił się laptop. Stary dysk musiał być uszkodzony. Zainstalowałem nowy system Windows 10 i w menadżerze zadań miałem kilka wykrzykników. Zainstalowałem sterowniki od chipsetu i kilka zniknęło ale dalej są 3 . Zastanawia mnie co to może być.



Zrobiłem aktualizację systemu i nie wiem co jeszcze mogę zrobić. Pewnie tak zostawię skoro działa.

Kliknij prawym przyciskiem myszy na pierwsze z tych urządzeń i wybierz z menu kontekstowego WŁAŚCIWOŚCI, następnie kliknij zakładkę SZCZEGÓŁY i z listy WŁAŚCIWOŚĆ wybierz opcję IDENTYFIKATOR SPRZĘTU - w okienku WARTOŚĆ będziesz mógł skopiować cały identyfikator (prawy przycisk myszy -> Kopiuj). Skopiuj w ten sposób identyfikatory dla wszystkich trzech nieznanych urządzeń i wklej je do posta.

Tych sprzętów sam system nie mógł wykryć



ale zainstalowałem program Driver Booster i doinstalował mi brakujące sterowniki.

Wszystko jest już ok.

Dzięki za pomoc.

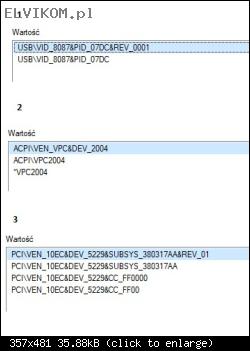

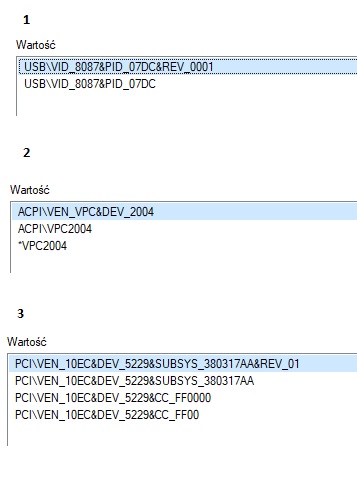

Urządzenie 1 (USB\VID_8087&PID_07DC) = sterownik Intel Wireless (karta sieciowa WiFi).
Urządzenie 2 (ACPI\VEN_VPC&DEV_2004) = sterownik OneKey.
Urządzenie 3 (PCI\VEN_10EC&DEV_5229) = sterownik Card Reader.
