#1 Laptop Asus X540LJ -Nie uruchamia się brak 5/3V.

elektro101 • 2 Серпня 2023, 08:08
Witam mam problem z uruchomieniem laptopa.
Dane płyty :
MBoard: X540LJ
CPU: I5
GPU: Nvidia
Laptop po zalaniu obszar zalania objął niewielką część gniazd USB zalane zostały tak naprawdę 4 elementy w okolicach PD8101 obydwa tranzystory oraz poboczne elementy SMD oraz nieznaczny ślad na rogu KBC. Na płycie nie zaobserwowałem żadnych skorodowań.
Na płycie zaobserwowane są zasilania układu KBC, kości ROM układu hybrydowego, oraz napięcie na cewce układu ładowania 3.3V reszty napięć na przetwornicach brak.
Z moich obserwacji wynika że przetwornica 3/5V wzbudza się wraz z wpięciem zasilacza, w tym celu na pinie 13 prawdopodobnie powinno pojawić się 3,3V.
Przetwornica 3/5V została podmieniona ponieważ poprzednia wykazywała nieracjonalne rezystancje na cewkach rzędu 200 i 800 Ω oraz napięcia
5V SUS_EN, 3V SUS_EN także były nieobecne, po zmianie rezystancje sięgają kilku kΩ oraz napięcia 5V SUS_EN, 3V SUS_EN sięgają 2,6V
Pomiary na pinach na przetwornicy PU8100:
1- 0
2- 2,6V
3- 1,9V
4- 2.6V
5- 2,1mV
6- 53,7mV
7- 4,5V
8- 3,4mV
9- 1,1mV
10- 0
11- 19,4V
12- 6,6V
13- 192,8mV
14-5V
15-3,2V
16- 0,5V
17-1,1mv
18- 1,1mV
19- 4,5V
20-3,5mV
Proszę was o pomoc

Re: Laptop Asus X540LJ -Nie uruchamia się brak 5/3V.

Google Adsense [BOT] • 2 Серпня 2023, 08:08

#2 Re: Laptop Asus X540LJ -Nie uruchamia się brak 5/3V.

matic • 2 Серпня 2023, 08:26
Hello!

Open the jumpers PJP8101, PJP8102 and remeasure the voltages to ground on coils PL8100, PL8101.

#3 Re: Laptop Asus X540LJ -Nie uruchamia się brak 5/3V.

elektro101 • 2 Серпня 2023, 08:47
It is open at the moment measurement.

#4 Re: Laptop Asus X540LJ -Nie uruchamia się brak 5/3V.

matic • 2 Серпня 2023, 10:33
Measure the voltages to ground on pins 2, 5 of transistor PQ8108.

#5 Re: Laptop Asus X540LJ -Nie uruchamia się brak 5/3V.

elektro101 • 2 Серпня 2023, 11:01
PQ8108
2-3V
3-3,3V

#6 Re: Laptop Asus X540LJ -Nie uruchamia się brak 5/3V.

matic • 2 Серпня 2023, 11:25
Check your solder joints on all pins of chip PU8100.
If they are fine, please post a clear picture of the chip PU8100 area of the board with a nearby surroundings.

#7 Re: Laptop Asus X540LJ -Nie uruchamia się brak 5/3V.

elektro101 • 2 Серпня 2023, 11:41

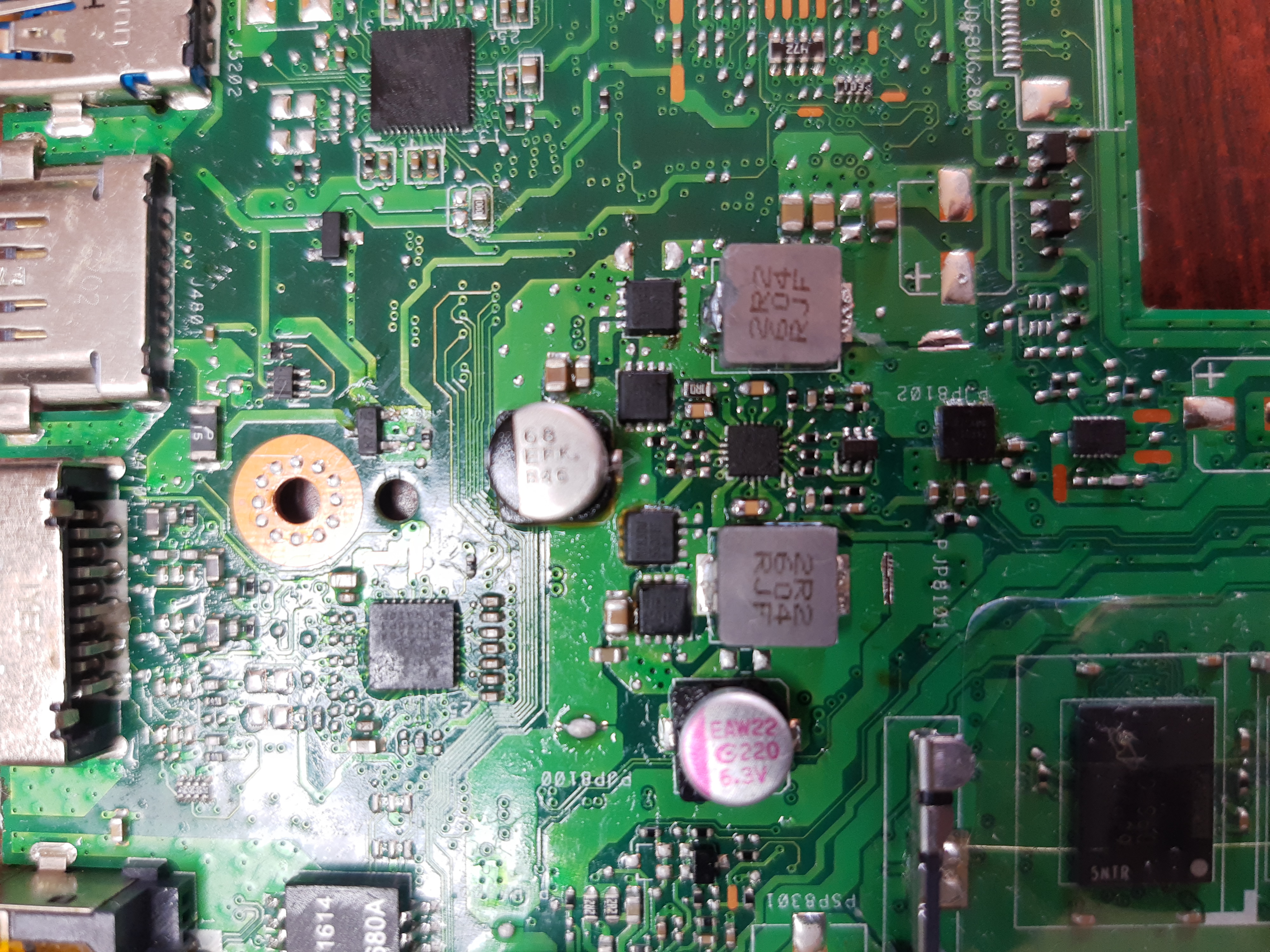

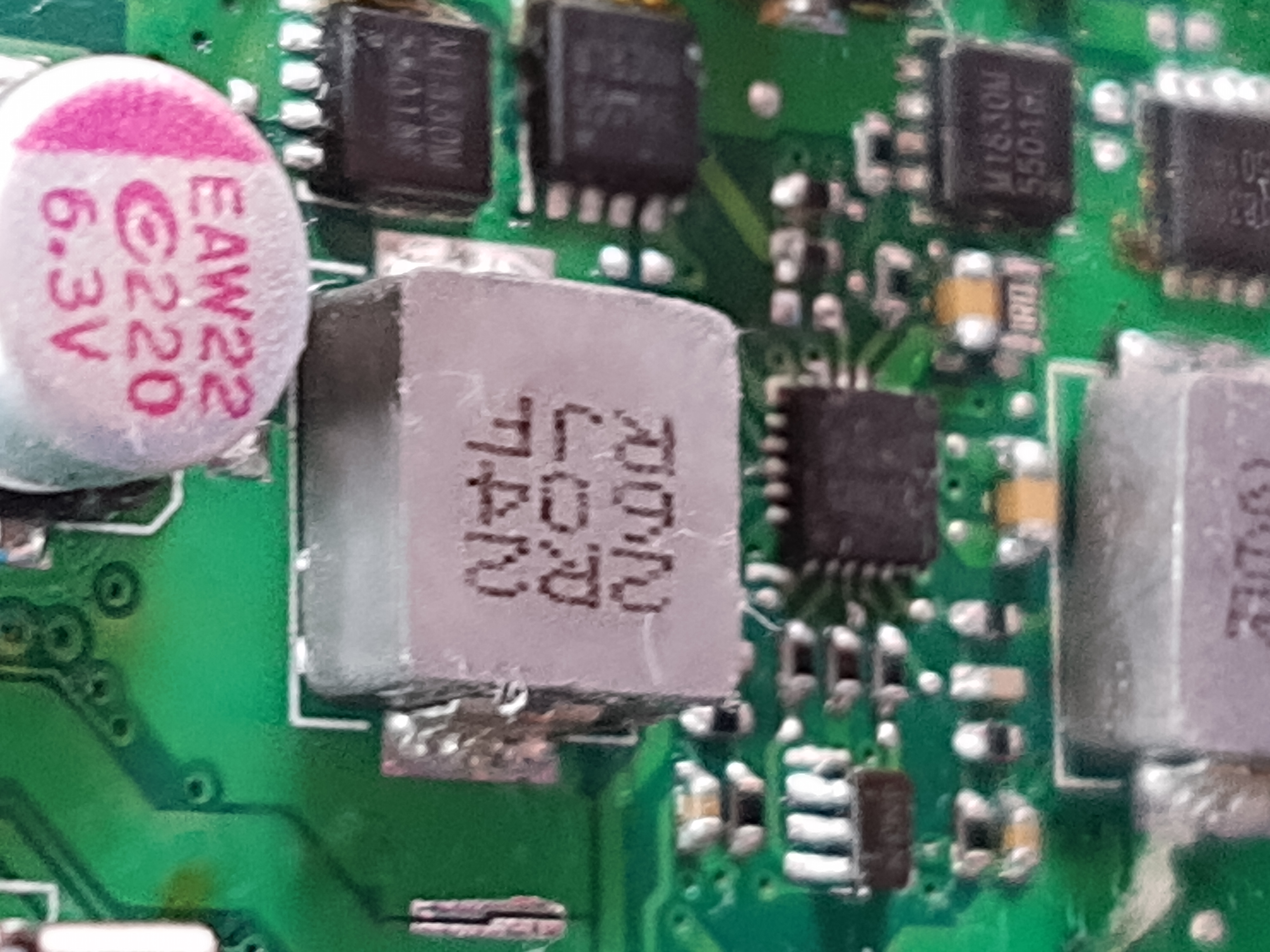

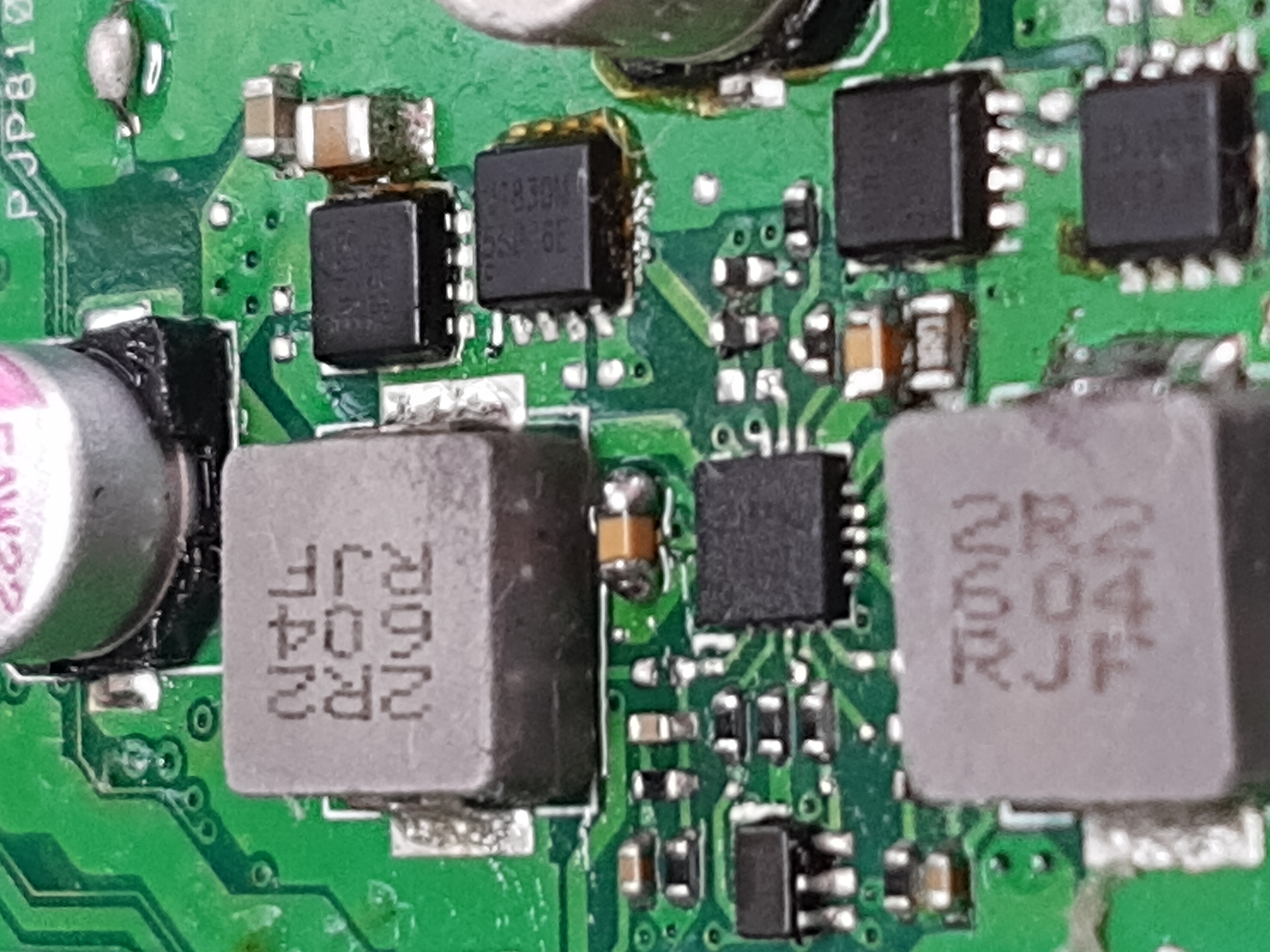

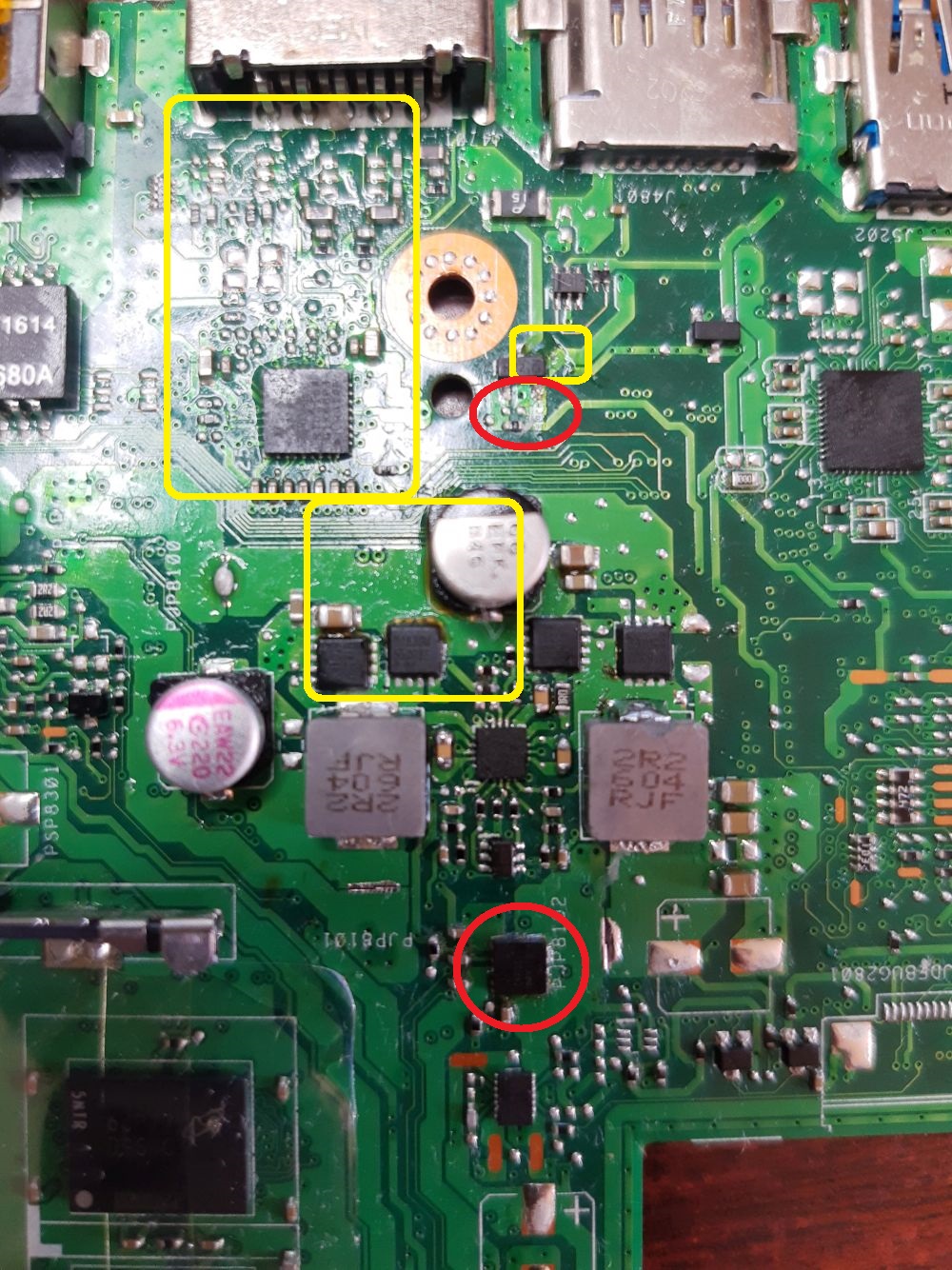

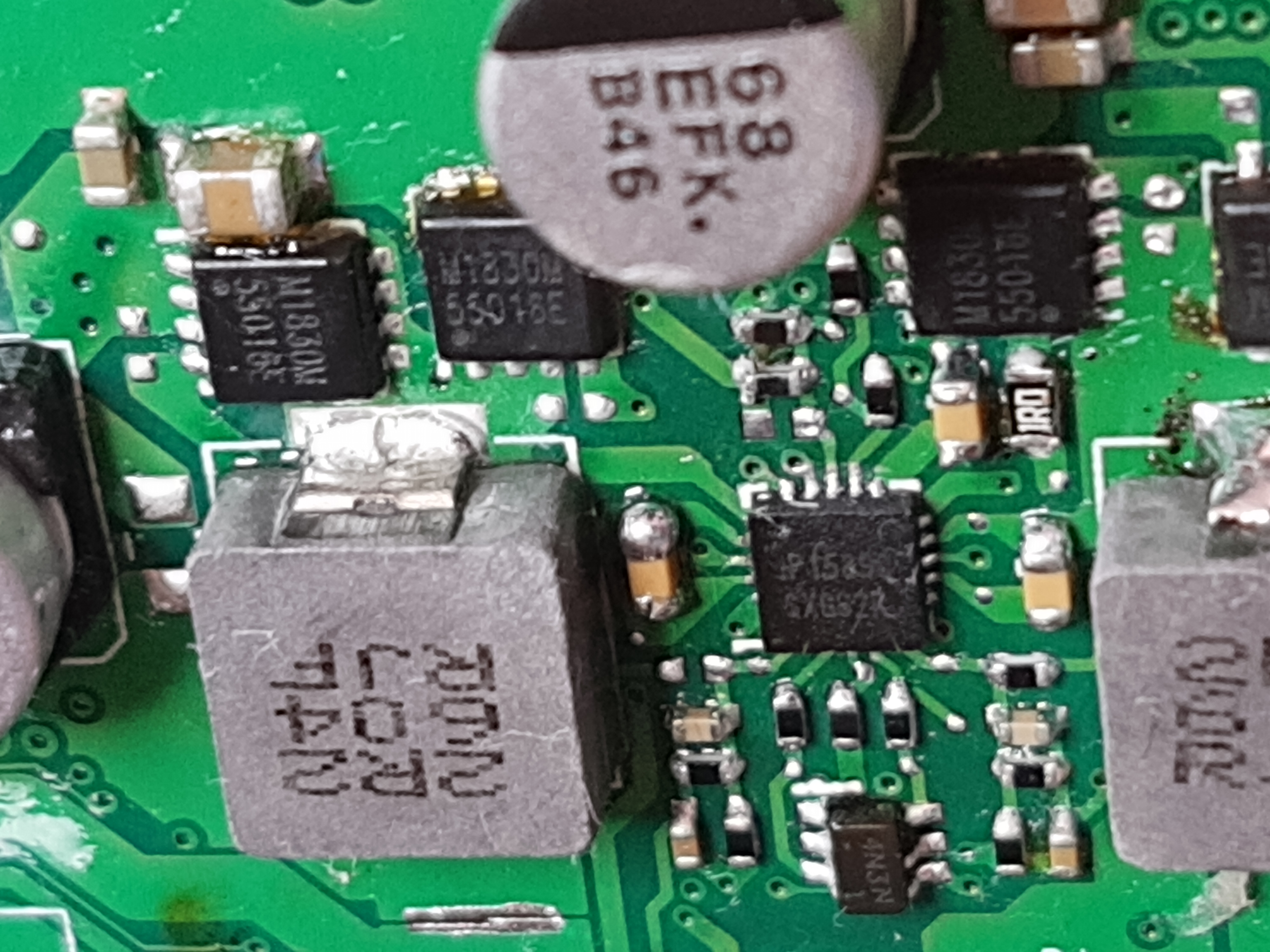

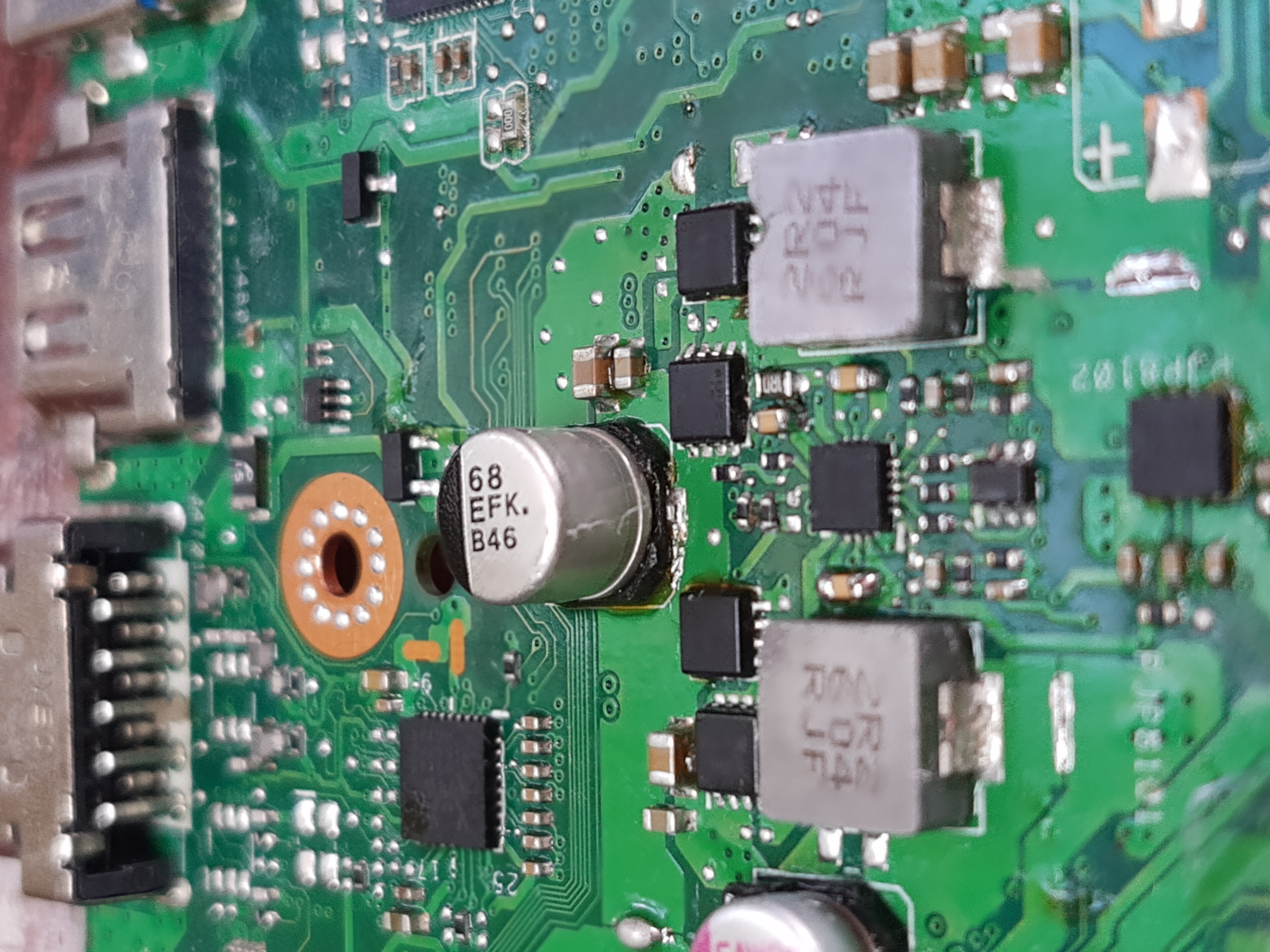

Foto
Зображення
Зображення
Зображення
Зображення
Зображення

#8 Re: Laptop Asus X540LJ -Nie uruchamia się brak 5/3V.

matic • 2 Серпня 2023, 20:34
This board does not seems cleaned enough.
I don't know, if the areas marked yellow are spill or flux residues. However, they must be cleaned in any case.
There are also some areas marked red - these seems like corrosion to me.

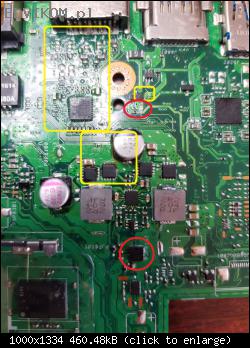

Зображення
I suggest you to read the training department of the forum and learn how to properly clean a spilled board.
Then clean your board thoroughly and post a clear pictures of spilled areas of the board again.

#9 Re: Laptop Asus X540LJ -Nie uruchamia się brak 5/3V.

elektro101 • 2 Серпня 2023, 20:46
It's flux residues that I'm sure have checked carefully.

#10 Re: Laptop Asus X540LJ -Nie uruchamia się brak 5/3V.

matic • 3 Серпня 2023, 07:19

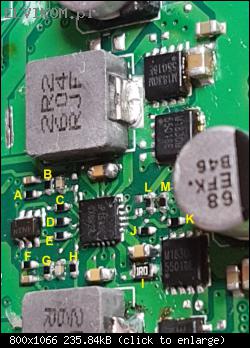

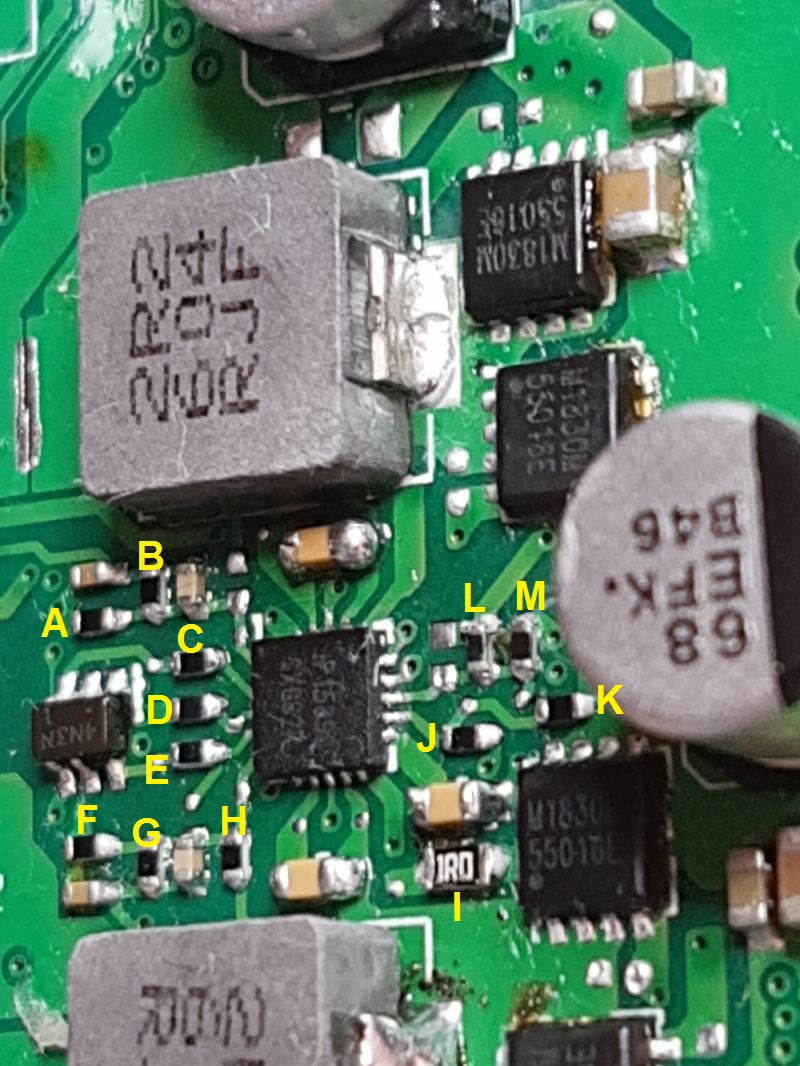

Measure the resistances across all resistors (marked with letters A-M) near the chip PU8100.
Зображення

#11 Re: Laptop Asus X540LJ -Nie uruchamia się brak 5/3V.

elektro101 • 3 Серпня 2023, 16:14
A-5.6K
M -12K

#12 Re: Laptop Asus X540LJ -Nie uruchamia się brak 5/3V.

matic • 3 Серпня 2023, 18:35
Please, measure the resistances on all marked resistors: A, B, C, ...., M.
