#1 LENOVO Y520-15IKBN po wymianie SR30W - nie uruchamia się

domo997 • 27 Липня 2023, 13:15
Witam, pacjent to LENOVO Y520-15IKBN. Przyszedł do mnie ze zwarciem na PCH. Po wymianie PCH na używany mam pobór prądu 0,029 po wciśnięciu przycisku POWER zaświeca się dioda i nic się dalej nie dzieje.

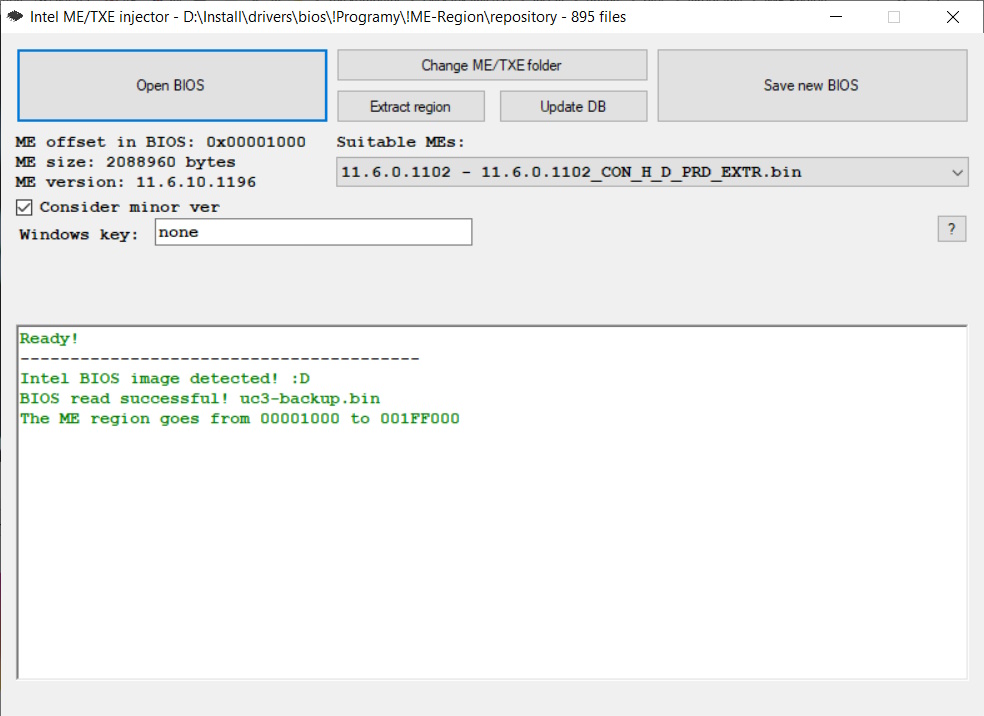

Czyściłem ME REGION na taki:
Зображення
i dalej to samo
płyta: DY512 NM-B191
PCH: SR30W
CPU: SR320
KBC: IT8226E
VGA: N17P-G0-A1
Gdy podłączę baterię główną to mam jej ładowanie. Wymieniłem także baterię CMOS bo miała 0,7V
Gdzie szukać problemu?

Re: LENOVO Y520-15IKBN po wymianie SR30W - nie uruchamia się

Google Adsense [BOT] • 27 Липня 2023, 13:15

#2 Re: LENOVO Y520-15IKBN po wymianie SR30W - nie uruchamia się

marcinmarcin • 27 Липня 2023, 14:35
Witam.
domo997 написав:Czyściłem ME REGION na taki

Dlaczego na taki, a nie na 11.6.10.1196?

#3 Re: LENOVO Y520-15IKBN po wymianie SR30W - nie uruchamia się

domo997 • 27 Липня 2023, 16:33
marcinmarcin написав:Dlaczego na taki, a nie na 11.6.10.1196?

Zgadza się - zauważyłem ten błąd.
Wyczyściłem ME na 11.6.10.1196 ale nie mam pewności czy dobrze. Tu założyłem wątek:
prosba-o-wyczyszczenie-me-region-lenovo-legion-y520-15ikbn-dy512-nm-b191-t71230.html

Na "wyczyszczonym" przeze mnie wsadzie płyta stoi na 51mA i spada do 49mA.
Wgrałem też wsad stąd:
lenovo-legion-y520-15ikbn-mb-lcfc-nm-b191-dy512-wyczyszczony-me-t61064.html?hilit=Y520%2015IKBN
i też 51mA.

Robiłem kolejne pomiary i okazuje się, że miałem niską rezystancję (ok 3-4ohm) +3VS. Zrobiłem próbę zwarciową i grzał się układ UW1 (BH611FJ1LN) i URE1 (PS8203) - wylutowałem je - rezystancja jest teraz tam rzędu kilku kiloohmów. Płyta dalej się nie uruchamia.

#4 Re: LENOVO Y520-15IKBN po wymianie SR30W - nie uruchamia się

domo997 • 1 Серпня 2023, 12:54
Czy bez tych układów jest szansa, że płyta powinna się uruchomić UW1 (BH611FJ1LN) i URE1 (PS8203) ?

Gdzie szukać dalej problemu?

Re: LENOVO Y520-15IKBN po wymianie SR30W - nie uruchamia się

Google Adsense [BOT] • 1 Серпня 2023, 12:54
