HP 840 G1 6050a2560201-mb-a03 - dziwny problem z diodami

Cześć,

laptop działa poprawnie, ale jest jeden problem, którego nie potrafię rozwiązać.

Po podłączeniu baterii, od razu świecą się diody WiFi i MUTE oraz na kontrolkach WIFI oraz HDD. Zdjęcie i krótki filmik w załączniku.
Problem skutkuje tym, że bateria bardzo szybko się rozładowuje bez podłączonego zasilacza. Dodam, że ładowarka ładuje baterię prawidłowo.

Podmieniałem baterię, wymieniłem KBC, wymieniłem BQ - mam płytę na części, nie zmieniło to nic. Może jakaś dioda jest przebita?

Jeśli to potrzebne, mogę wykonać pomiary.

Cześć,
podaj oznaczenia z płyty świecących się LED.

Hej, wybacz za zwłokę ale byłem poza domem i mogę na spokojnie wrócić do tej naprawy, z podpięta baterią laptop ma uruchomione diody wifi oraz nutę na palmrescie oraz diody:
D9030 i D9033, po włączeniu laptopa zarówno z baterii lub zasilacza te diody nie gasną (są cały czas pomarańczowe)

mattom94 написав:po włączeniu laptopa zarówno z baterii lub zasilacza te diody nie gasną (są cały czas pomarańczowe)

Czy te diody świecą również gdy laptop jest wyłączony, ale jest w nim bateria, lub podłączony jest zasilacz?
Czy wszystkie diody świecą na pomarańczowo?
Czy jak zmniejszysz głośność do zera, lub wciśniesz przycisk z przekreślonym głośnikiem dioda "mute" zmienia kolor?
Czy jak wyłączysz wifi przyciskiem dioda zmieni kolor?
Czy jak dysk pracuje dioda D9030 charakterystycznie miga?

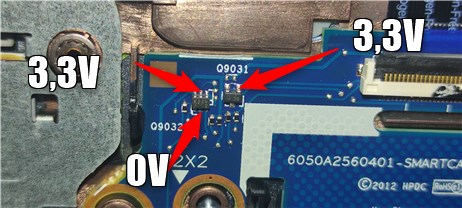

Zmierz napięcie gdy świecą diody na:
n.2 i 5 Q9032,
n.1 Q9031,

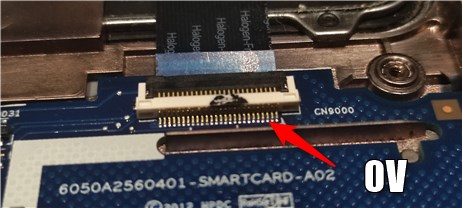

n.3 złącza CN9000

CN9000 od czego to złącze?

Piny Q9031.

Czy te diody świecą również gdy laptop jest wyłączony, ale jest w nim bateria, lub podłączony jest zasilacz?
Tak, diody świecą zawsze na wyłączonym laptopie, gdy mają zasilanie z baterii lub zasilacza
Czy wszystkie diody świecą na pomarańczowo?
Na wyłączonym laptopie przycisk Wifi świeci się na pomarańczowo a przycisk Mute na biało. Na włączonym przycisk Wifi zmienia kolor na biały.
Czy jak zmniejszysz głośność do zera, lub wciśniesz przycisk z przekreślonym głośnikiem dioda "mute" zmienia kolor?
Przycisk WiFi nie zmienia koloru oraz nie reaguje na wciśnięcie, przycisk Mute reaguje ale nie zmienia koloru.
Czy jak wyłączysz wifi przyciskiem dioda zmieni kolor?
Nie
Czy jak dysk pracuje dioda D9030 charakterystycznie miga?
Tak, Dioda miga po włączeniu.

Pomiary zrobię później Dzięki za pomoc.

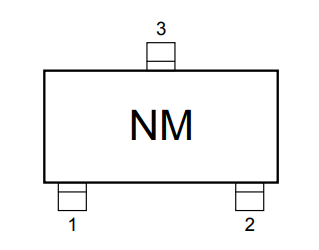

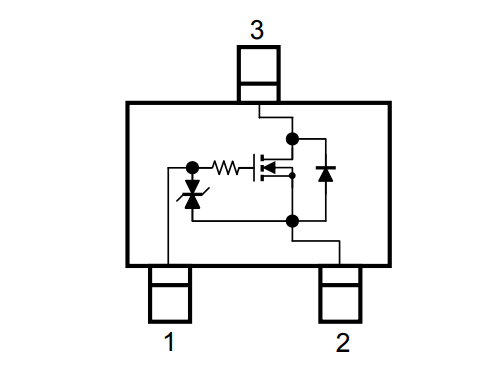

Zmierz napięcia po podłączeniu zasilacza na n.1, 2, 3 Q126 i Q127 (piny licz jak na zdjęciu).

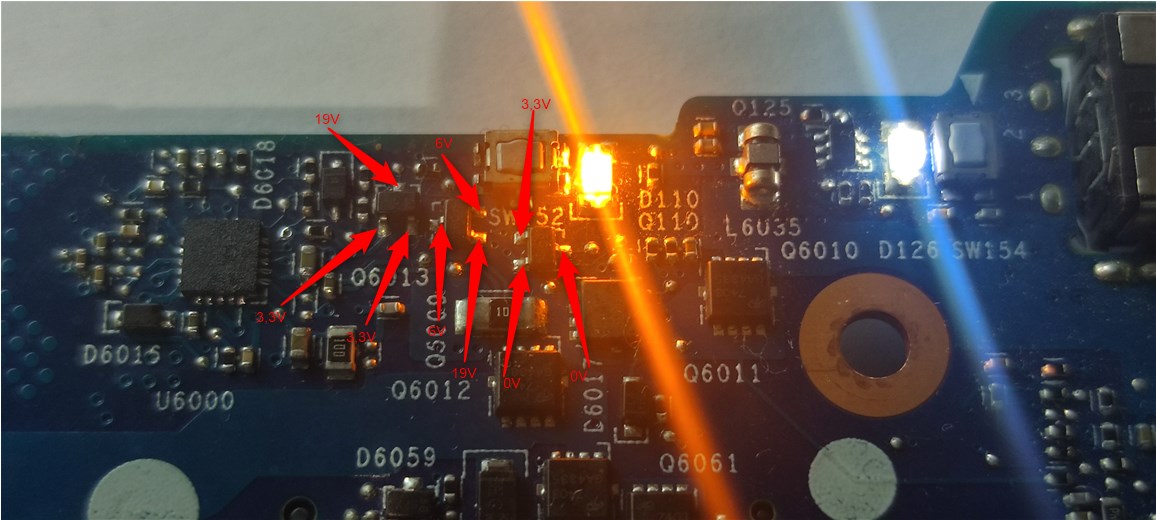

Dzięki za dotychczasową pomoc, nie mam boardwiev, więc nie wiem gdzie są dane tranzystory, ale podejrzewam, że to któreś z tych które pomierzyłem, dziwne jest to że diody dostają od razu zasilanie po wpięciu wtyczki zasilacza.

mattom94 написав:podejrzewam, że to któreś z tych które pomierzyłem

Po pomiarach wnioskuję że to żaden z nich. Uważam że te tranzystory nie znajdują się w tym obrębie płyty. Powinny być podpisane.

Zmierz napięcia po podłączeniu zasilacza na:
n.1, 3, 4 Q7050,
n.2, 3, 5 i 6 Q7051,
n.1, 3 Q7002.

Ps.
Jeśli wstawiasz zdjęcia to na wyłączonej płycie bo przez te świecące diody obraz jest mało czytelny.

Q126
n1 3,3
n2 0
n3 0

Q127
n1 0
n2 3,3
n3 3,3

Q7002
n1 0
n2 0
n3 5V

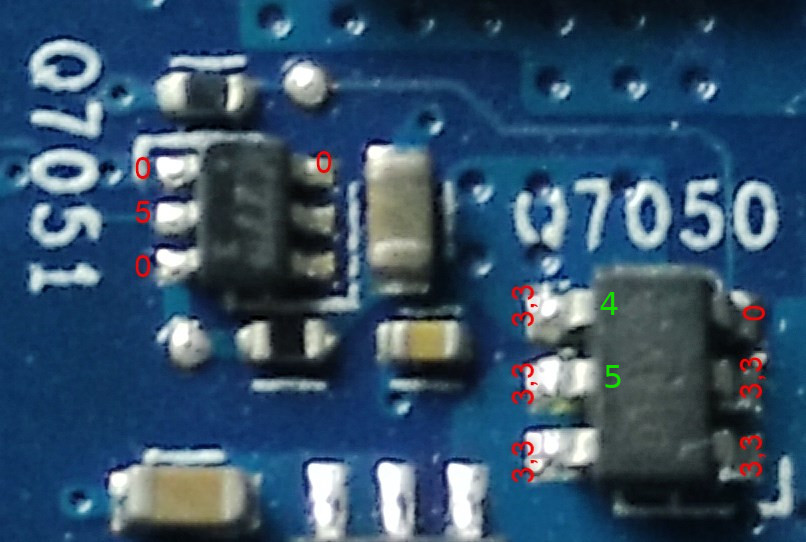

Zdjęcie, dwa piny Q7051 nie jestem w stanie zmierzyć moim miernikiem

Zmierz rezystancję pomiędzy n.4-5 Q7050.

0,6 ohm

Zdejmij z płyty Q7050 i zmierz rezystancję pomiędzy padami 4-5 na płycie bez układu jeśli rezystancja będzie wysoka wymień Q7050.

po zdjęciu Q7050 rezystancja wynosi 0,7 ohm, więc nie zmieniło się za wiele, względem masy noga 4 i 5 mają po kilka kilo ohm.

Czy na pewno dobrze liczysz piny?

tak, z q7050 - 0,6 ohm

bez q7050 - 0,7 ohm

względem masy pin 4 - 3kohm
pin 5 - 3,1 kohm

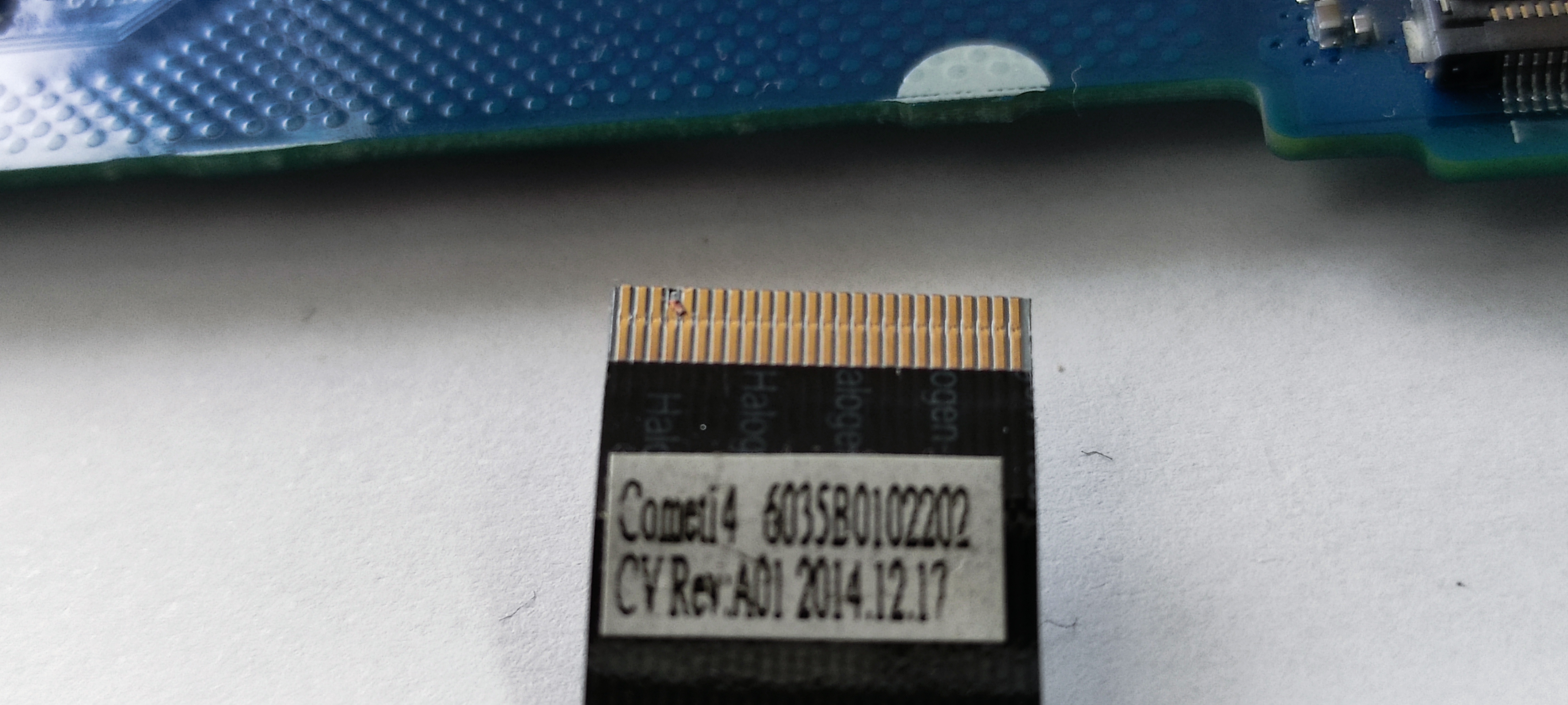

Sprawdź CN200 czy nie zwiera się pin 4 i 5.
Wstaw wyraźne zdjęcia CN4350 i najbliższych okolic, oraz U3500 i najbliższych okolic

Przyczyna problemu:


Dzięki clops35 za pomoc, duże "pomógł" dla Ciebie
