Fujitsu e746, płyta CP706742-01 nie startuje z baterii

Witam!
Jak w tytule, Fujitsu e746, płyta CP706742-01 na zasilaczu pracuje normalnie, baterię widzi, ładuje (dwie
oryginalne baterie - naładowały się do max), jednak z samych baterii nie
startuje. Brak reakcji na przycisk START. Podczas pomiaru napięć na chargerze BQ24780 udało mi się zrobić zwarcie więc musiałem go wymienić,
ale to nic nie zmieniło
napięcia na SRN, SRP i BATSRC prawidłowe (12,6V). Napięcia na zasilaczu (w voltach) poniżej:
1. 19,7
2. 19,7
3. 19.6
4. 24.6
5. 2.2
6. 2.5
7. 0
8. 0
9. 0
10. 0
11. 3.20
12. 3.20
13. 3.12
14. 2.46
15. 0
16. 2.25
17. 12.6
18. trudno pomierzyć z uwagi na możliwość zwarcia
19. 12.6
20. 12.6
21. 1.05
22. GND
23. 0.13
24. 6.07
25. 15.75
26. 15.75
27. 15.75
28. 19.7
Na razie brak pomysłu. Schematu
chargera do serii e nie posiadam, posiłkuję
się podobnymi z chargerem BQ24780. Może ktoś ma jakieś sugestie?
pozdrawiam
p.s. podstawiłem moją baterię do podobnego laptopa znajomego - w momencie podłączenia u niego
błyskają dwie czerwone naprzemiennie diody i zapala się na kilka sekund zielona. Następnie wszystkie są już wygaszone.
U mnie nic takiego nie następuje.

Zmierz napięcia do masy na wszystkich pinach chargera z podłączoną samą baterią, bez zasilacza. Jaki konkretnie charger jest zamontowany na tej płycie? Bo piszesz, że BQ24780, a potem dodajesz, że nie masz schematu do wersji E i posiłkujesz się schematem z BQ24780 - a to jest to samo oznaczenie.

Dzień dobry!

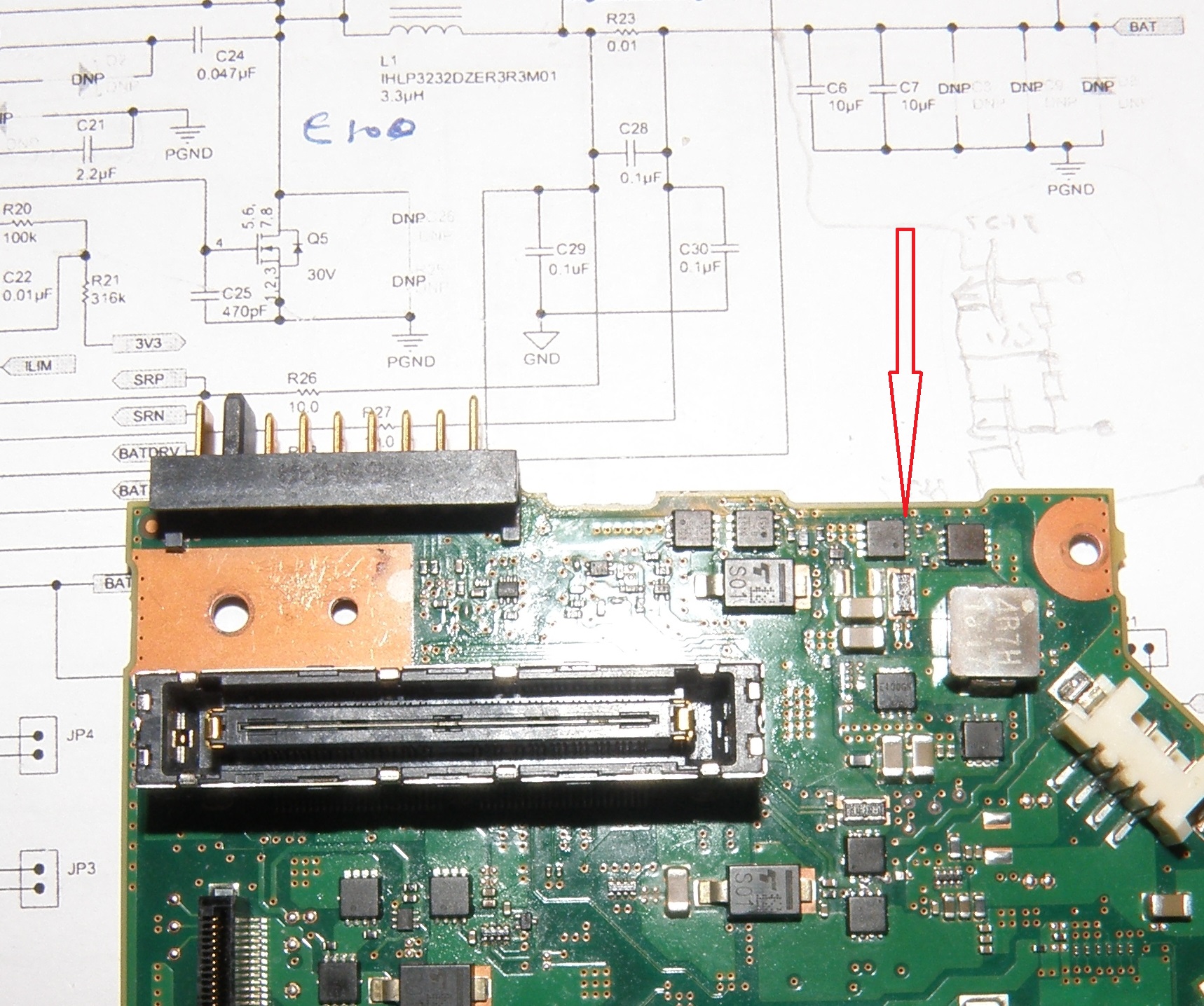

dziękuję za zainteresowanie. Chip chargera wymieniłem na taki jaki był - BQ24780 (nie BQ2478s) , kostka oryginalna. Napięcia pomierzyłem, z samym zasilaczem wszystkie w porządku- tak mi się wydaje. Z samą baterią - wszędzie 0V. Nie podaje napięcia na charger. Co do schematu - może się nieprecyzyjnie wyraziłem, posiłkuję się tym co można znaleźć w internecie - tam jednakże są poglądowe schematy z BQ24780 i pięć mosfetów. Tutaj jest ich osiem. Wszystkie są omomierzowo dobre, zresztą chyba inaczej nie byłoby ładowania baterii i działania laptopa na zasilaczu. Załączam rysunek (jpg) tegoż układu i zaznaczam strzałką mosfet BC8131 który powinien się otworzyć aby napięcie zostało podane na R01. Na bramce powinno być 0V (kanał p) a jest około 8V. Dzięki uprzejmości znajomego pomierzyłem to na identycznej płycie - faktycznie 0V otwiera mosfeta i wszystkie napięcia się pojawiają. Sęk w tym, że brak schematu faktycznego nie pozwala mi ustalić co steruje tym mosfetem (lewy mosfet na rysunku, bramka przez 470k podobnie jakprawy - oporniki dobre), spędziłem sporo czasu i nie odnalazłem właściwej odpowiedzi. Układ tu jest jak mi się wydaje znacznie bardziej skomplikowany, zastanawiam się także, czy droga nie prowadzi do KPC który w jakiś sposób blokuje układ chargera, chociaż najprawdopodobniej jest to błędne przypuszczenie?

Jak zachowuje się laptop, gdy bateria jest naładowana, płyta włączona do BIOSu i odłączysz zasilacz? Czy płyta natychmiast wyłącza się, czy pozostaje włączona przez jakiś czas?

olek46 написав:25. 15.75
26. 15.75
27. 15.75

Wydaje mi się, że to napięcie jest nieco za wysokie, biorąc pod uwagę fakt, że nominalne napięcie baterii wynosi 12,6V. Jaki prąd pobiera wyłączona płyta, podłączona do zasilacza serwisowego (z podłączoną baterią)?

Dzień dobry
Jeszcze raz podaję napięcia na BQ24780 (mierzone bateria + zasilacz) bo poprzednie mierzyłem przed wymianą, te są aktualne:
1. 19,78V
2. 19,78V
3. 19,68V
4. 24,6V
5. 2,2V
6. 2,53V
7. 0,0V
8. 0,1V
9. 0,0V
10. 0,0V
11. 3,27V
12. 3,27V
13. 3,12V
14. 2,46V
15. 0,0V
16. 2,25V
17. 12,63V
18. nie pomierzone
19. 12,63V
20. 12,63V
21. 1,03V
22. GND
23. 0,12V
24. 6,12V
25. 15,75V
26. 11,65V
27. 11,66V
28. 18,90V

Jest prawie pełna zgodność z napięciami gdy podłączę płytę testową (którą wypożyczyłem dzięki uprzejmości znajomego) z wyjątkiem 25 - BTST ,
tam takiego napięcia nie powinno być (moim zdaniem powinno być podobnie jak na 26 i 27). Dodatkowo jest ono lekko pływające w granicach 1 V. Sprawdziłem elementy dookoła, nic nie znalazłem podejrzanego.

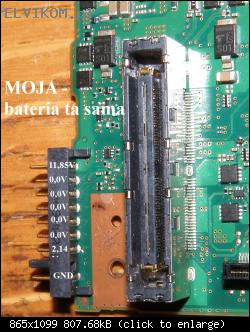

Teraz najważniejsze (dwa zdjęcia) - przy podłączeniu tej samej baterii na moją i testową są zupełnie inne napięcia na złączu baterii, a dokładnie jest ich na mojej właściwie brak, brakuje tego co wydaje się powodować, że bateria nie załącza laptopa - brak 3,3V.

-- Dodano 5 lipca 2023, 10:06 --

Przemierzyłem jeszcze raz napięcia na BQ24780 (bo te wyniki były mierzone przed wymianą), na 26 i 27 są chyba dobre - 9,92V i 10,13V .
Natomiast na 25- BTST jest nadal 15,75V. Odłączenie zasilacza powoduje natychmiastowe wyłączenie.

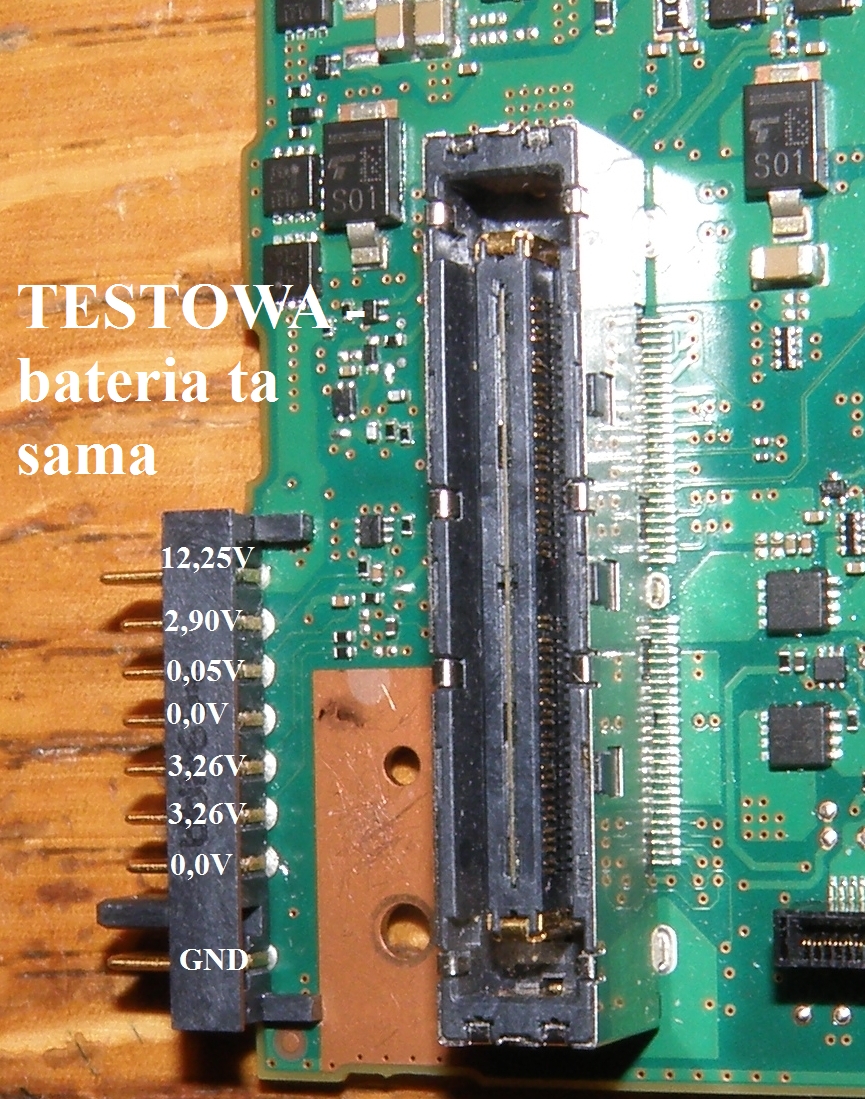

Pomierzyłem napięcia na złączu baterii (bez zasilacza) na testowej płycie jest odpowiednio:
12,25V 2,90V 0,05V GND 3,26V 3,26V 0,0V GND

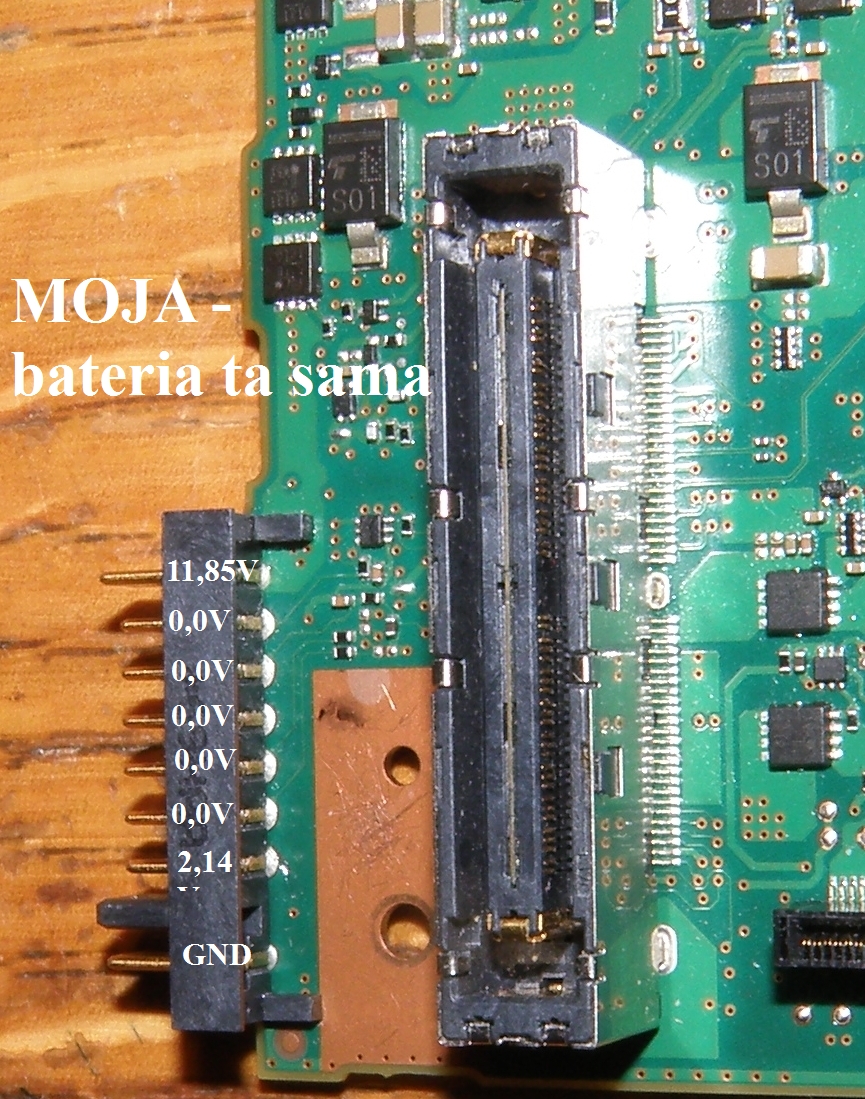

Po podłączeniu tej samej baterii na moją jest:
11,85V 0,0V 0,0V GND 0,0V 0,0V 2,14V GND
Wygląda na to, że podłączenie baterii daje zero reakcji ale nie wiem jak mam to zinterpretować?

BTST (Bootstrap) to jest przebieg impulsowy i pomiary miernikiem napięcia stałego są zwykle obarczone bardzo dużym marginesem błędu (zależnym od jakości zastosowanych w przyrządzie przetworników). Ponadto, ten sygnał jest "podniesiony" w stosunku do napięcia zasilającego obwód Bootstrap, zatem 15V może być jak najbardziej spodziewanym wynikiem. Natomiast brak sygnałów SMBus na złączu baterii sugeruje, że KBC nie ma zasilania z baterii. Na tym etapie proszę zamieścić wyraźne zdjęcia obu stron płyty - najlepiej obu, tej sprawnej i tej uszkodzonej.

Dzień dobry

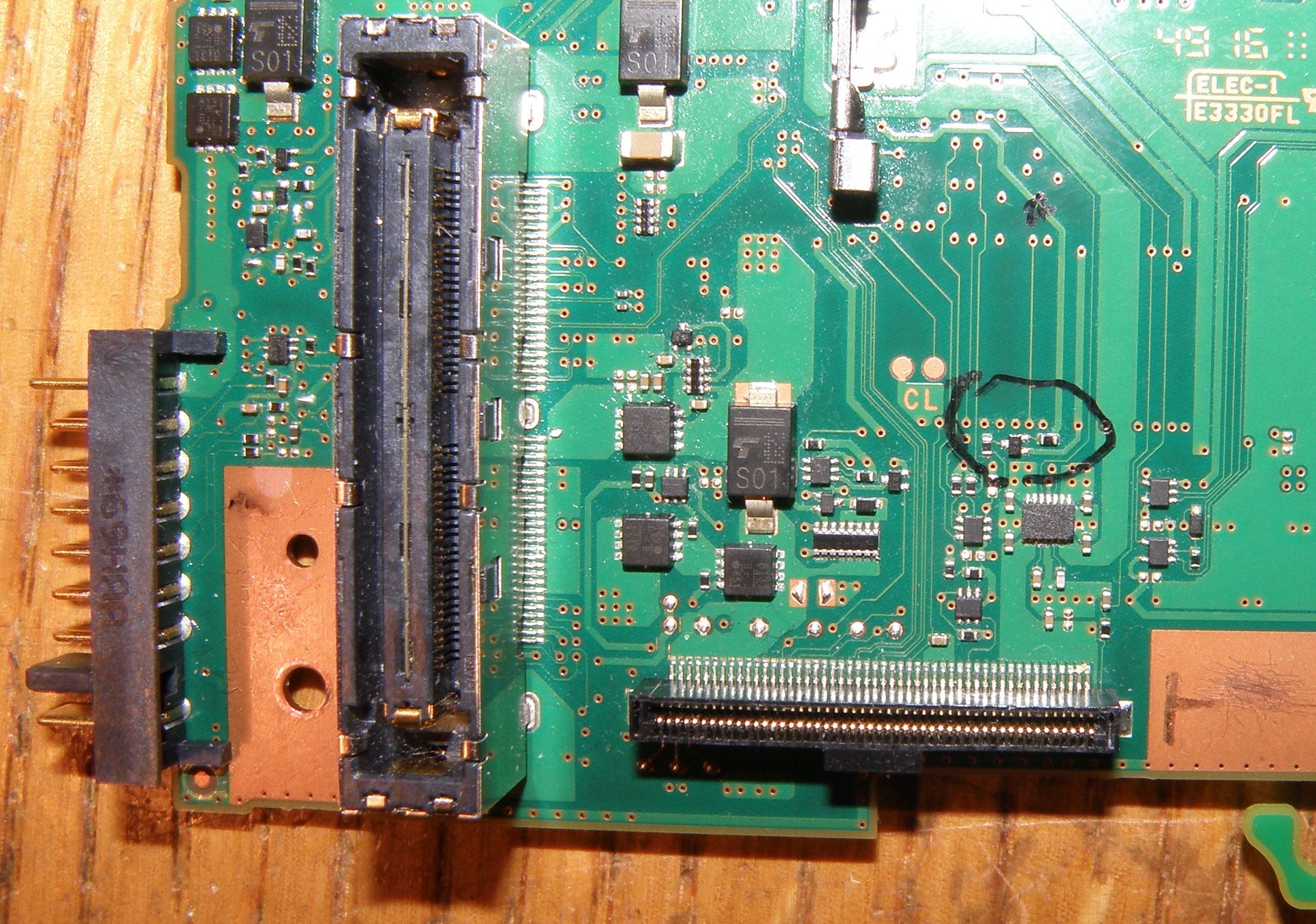

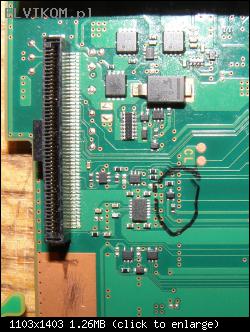

Jest winowajca w torze PWR_BATT1 do PWR_PMU - brak połączenia przez tranzystor digital o oznaczeniu 24.

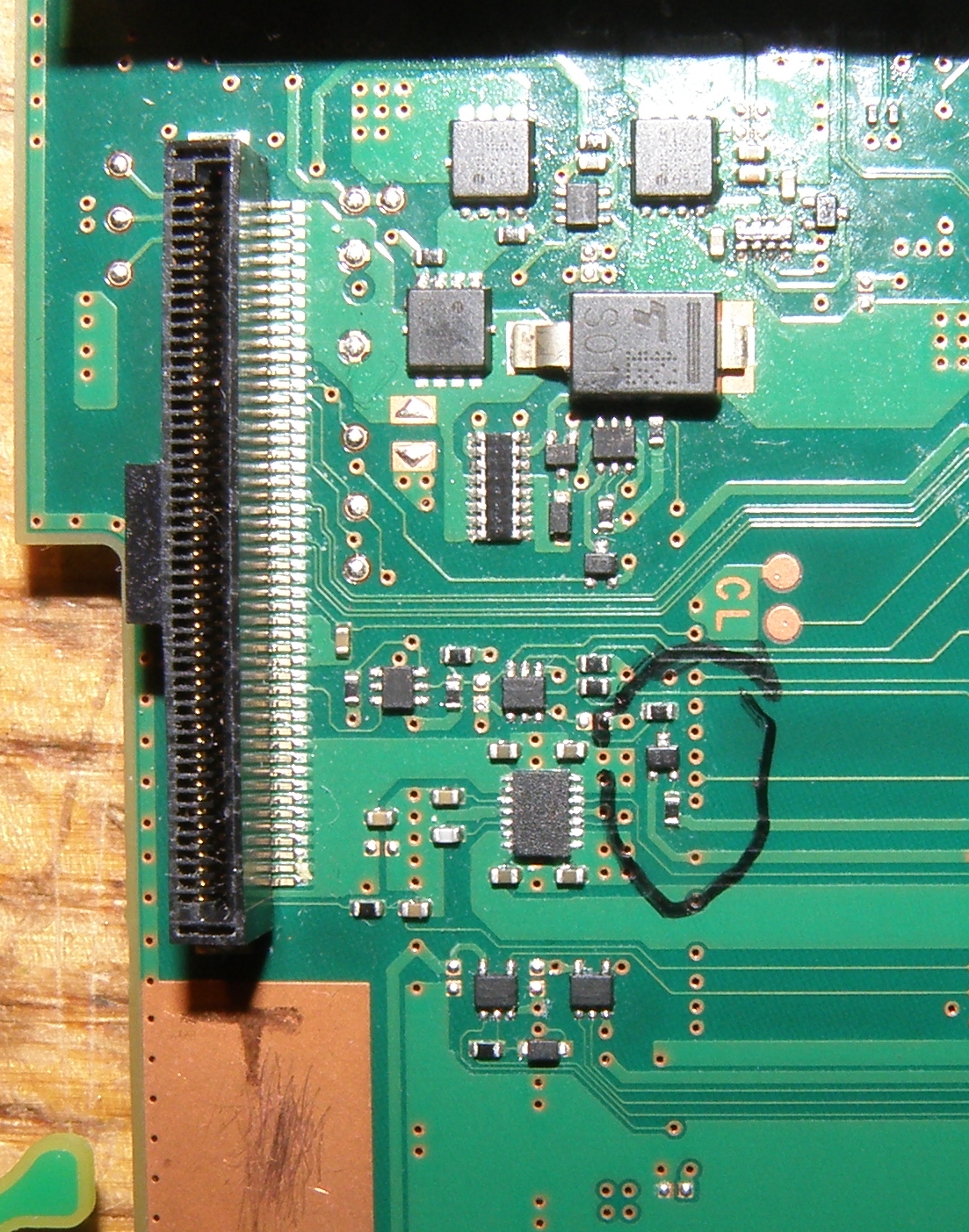

Dołączam zdjęcia - tranzystor w czarnej obwódce.
Zupełnie jakby go nie było.
Dziękuję serdecznie Panu Vogelek23, który naprowadził mnie na właściwe rozumowanie.
Bez Pana pomocy nie wiem czy bym sobie poradził.
pozdrawiam serdecznie.
Po wymianie laptop działa poprawnie, także na baterii.

Temat uważam za zamknięty
