Lenovo Yoga 13 mb: Yoga 13 MB Panasonic identyfikacja elementów

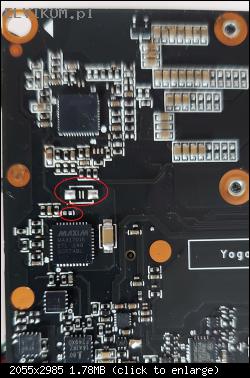

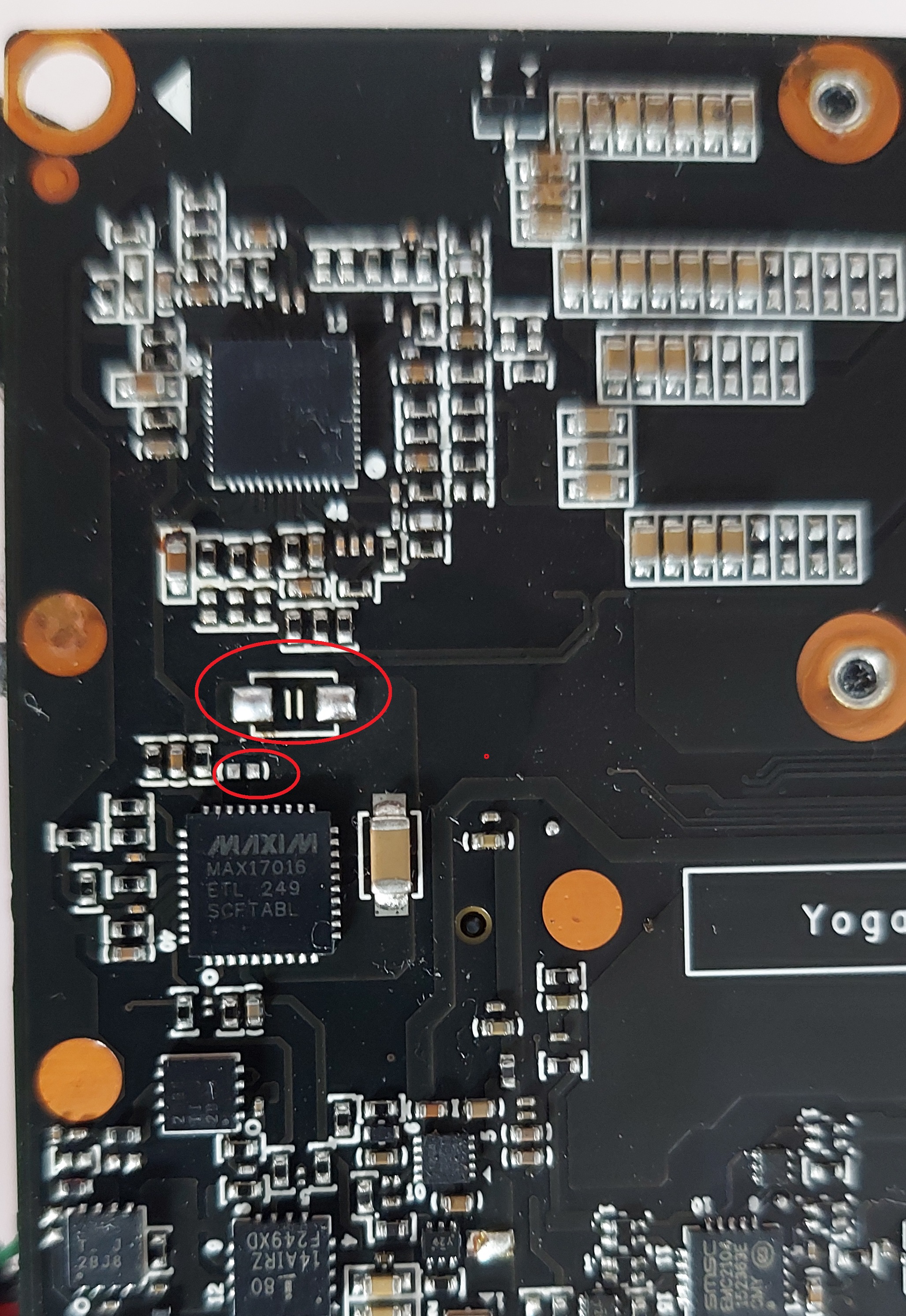

Potrzebuje pomocy w identyfikacji dwóch kondensatorów

Wstawiłem na 50V.
Laptop startuje, obraz jest, ale brak podświetlania, czy ktoś może się orientuję gdzie jest bezpiecznik?

Cześć,

john47 написав:czy ktoś może się orientuję gdzie jest bezpiecznik?

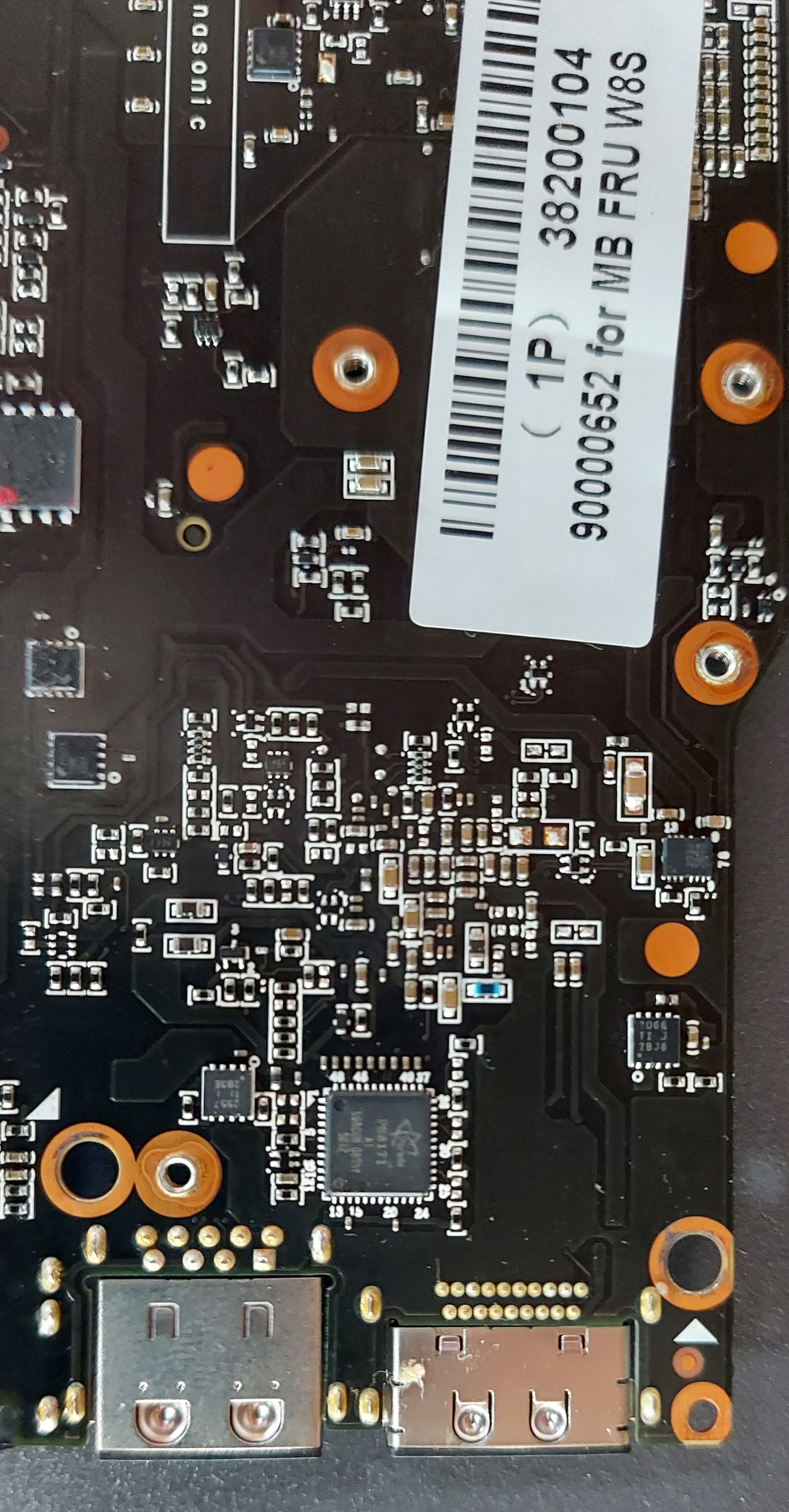

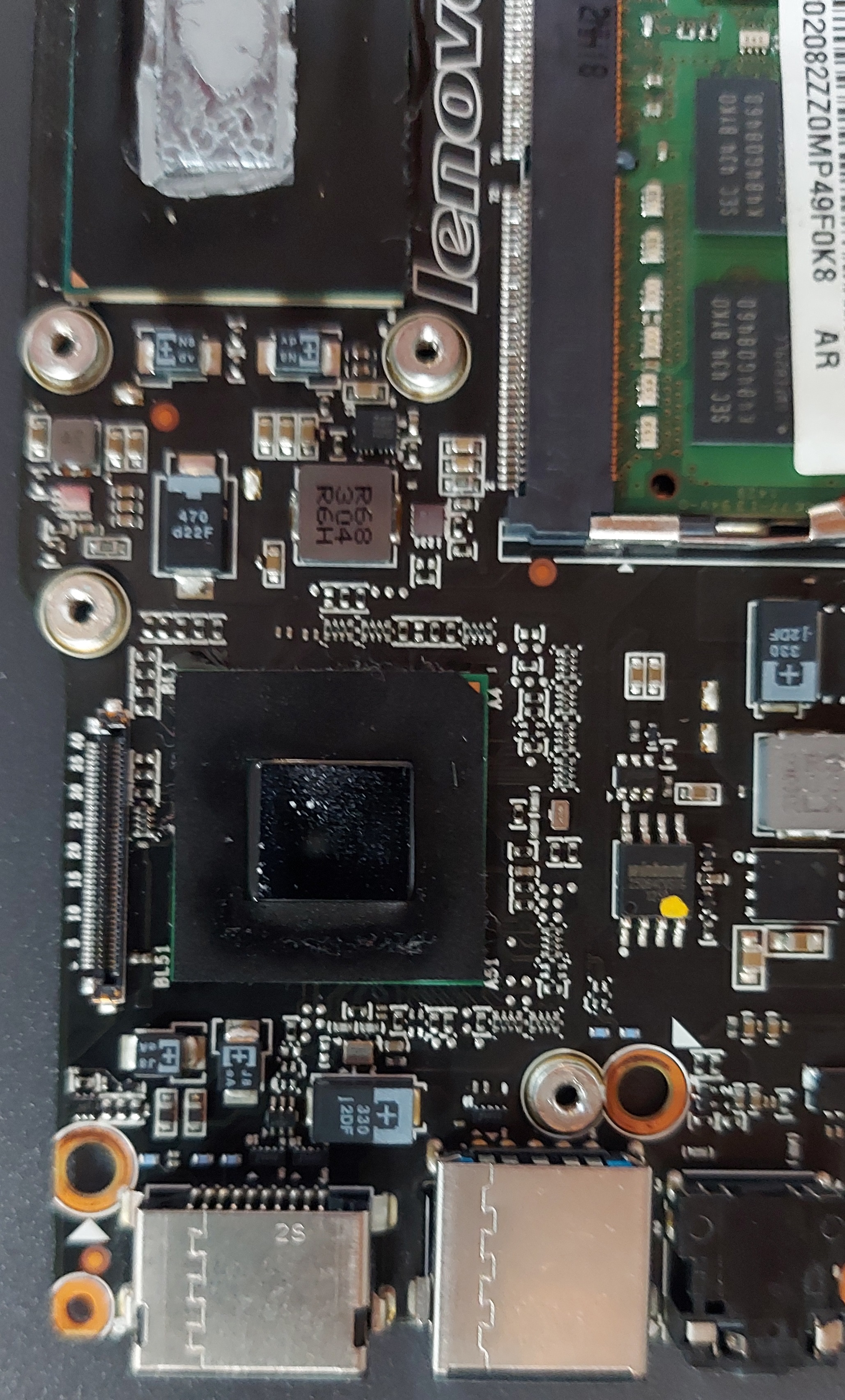

Wstaw zdjęcia okolic złącza matrycy z obu stron płyty.

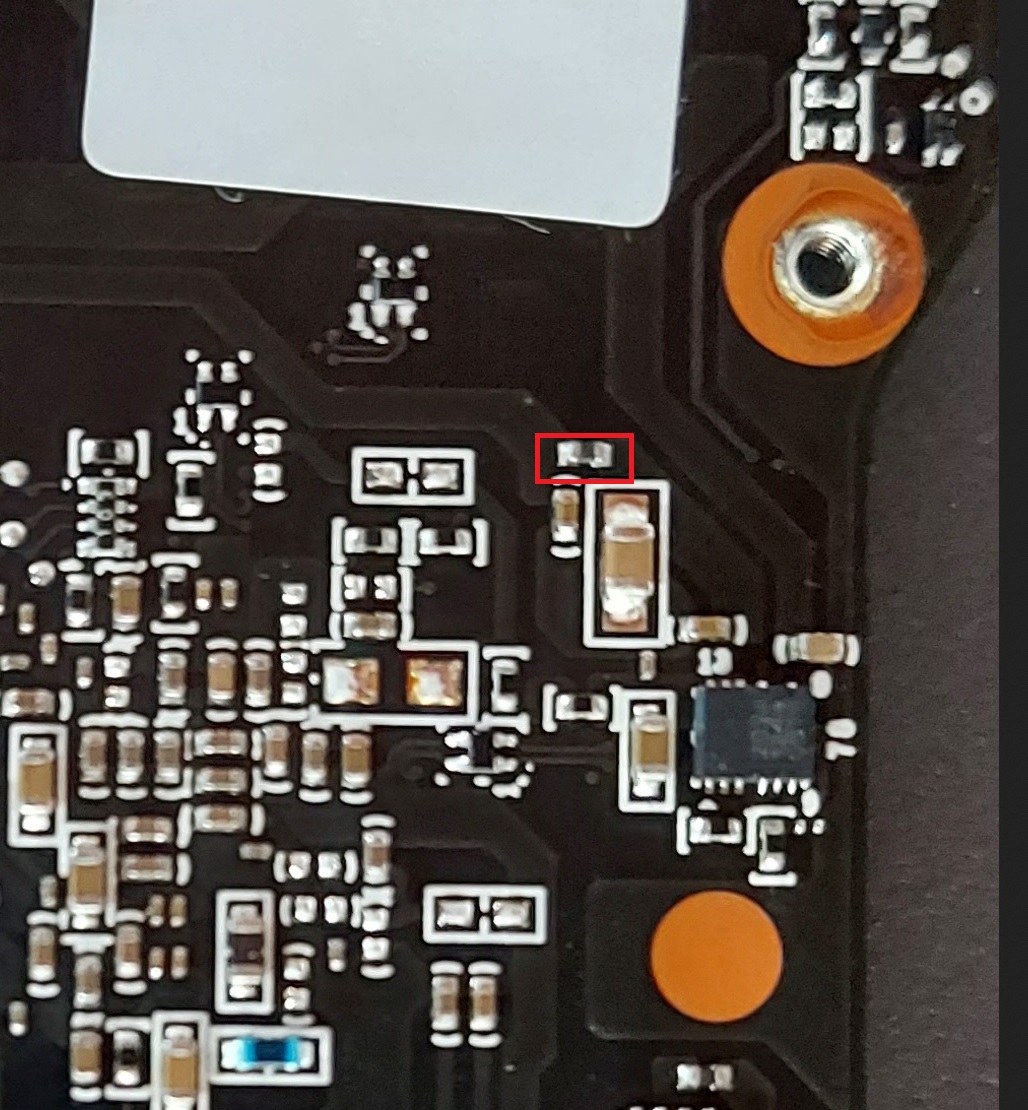

Sprawdź, czy ten element ma przejście i jakie napięcie do masy jest po obu jego stronach.

Dodatkowo, sprawdź, czy ten element łączy się którymkolwiek pinem z nóżką 40 złącza matrycy.

Vogelek23 написав:Sprawdź, czy ten element ma przejście i jakie napięcie do masy jest po obu jego stronach.
[ Obrazek ]
Dodatkowo, sprawdź, czy ten element łączy się którymkolwiek pinem z nóżką 40 złącza matrycy.

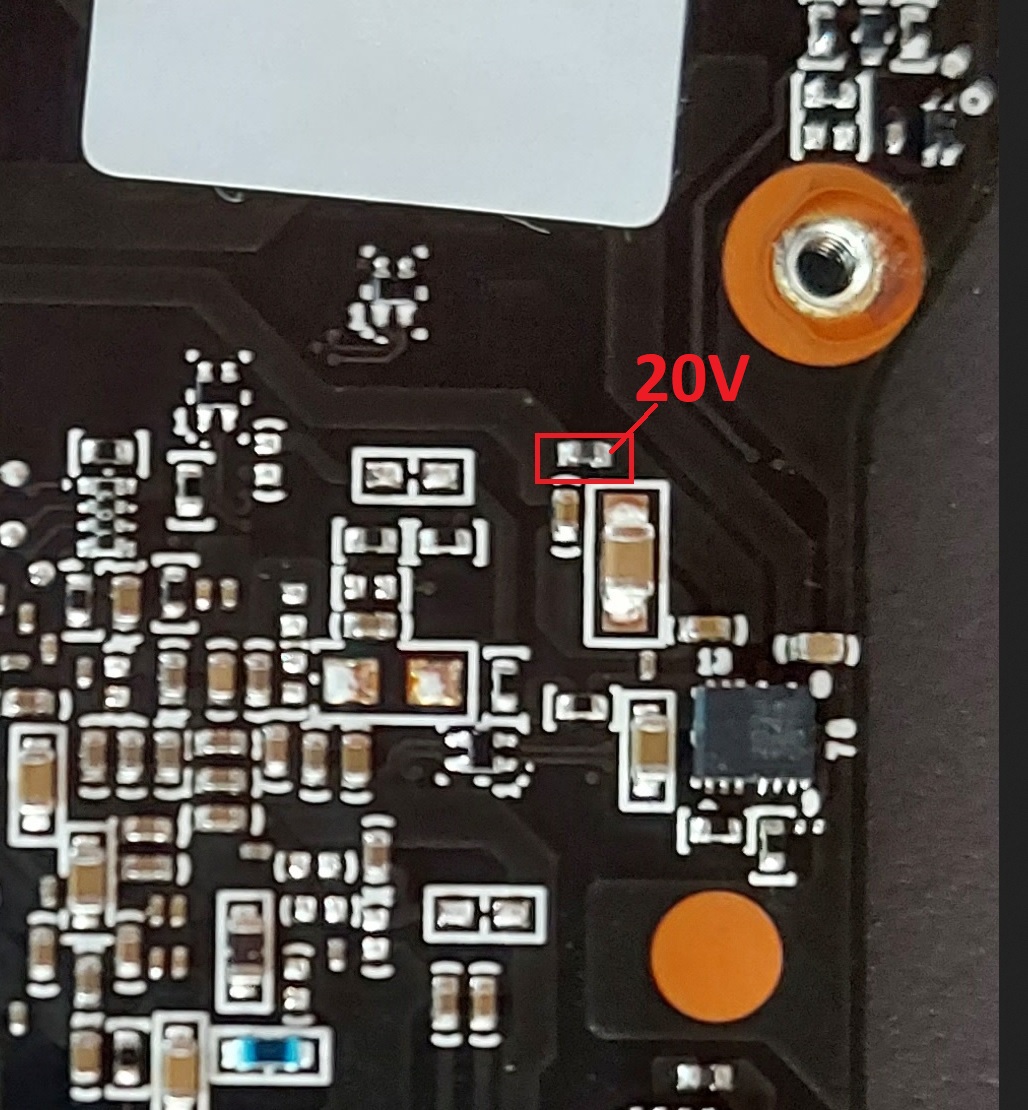

na jednym jest 20V, a na drugim 0V

Element ma przejście i z 40 pinem łączą się obje.

Coś mi tu nie pasuje - piszesz, że element ma przejście i łączy się obydwoma pinami z nogą 40 złącza matrycy, ale napięcie do masy na jednym z pinów tego elementu wynosi 20V a na drugim 0V. Jeśli tak jest, to element nie ma przejścia, tylko przerwę. Ponów pomiar napięcia do masy na obu pinach tego elementu i wskaż, na którym pinie masz 20V a na którym 0V.

Na obu jest 20V.
Okazało się, że w taśmie od matrycy przewody uszkodzone.
Dziękuję wszystkim za pomoc.
