#1 Inspiron 15 5567 LA-D801P programowanie MEC1404-NU

bomi123 • 27 Червня 2023, 08:47

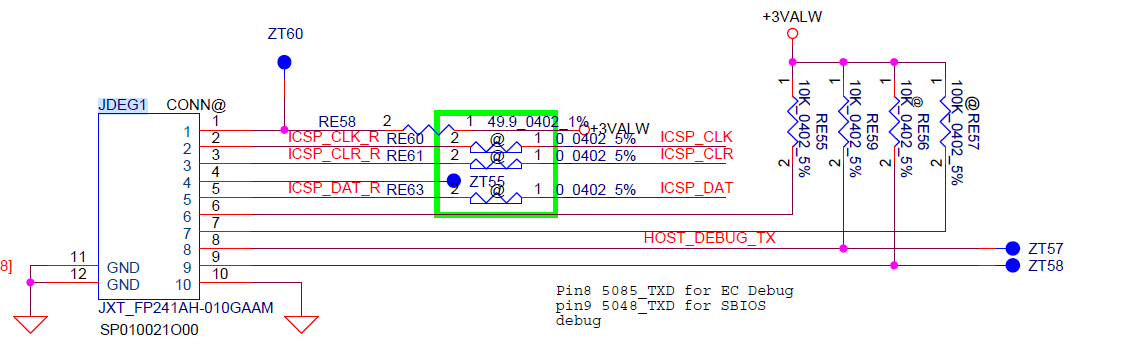

Witam, pierwszy raz próbuję zaprogramować programatorem SVOD3 KBC przez JTAG i oczywiście nie za bardzo idzie. Bardzo prosił bym o pomoc gdzie się wlutować z jakim kabelkiem aby to zadziałało. Znalazłem takie miejsce grzebiąc trochę w internecie ale chyba coś źle podpinam.
dałem : pin 2 - TDI, pin 3- TMS, pin 4 - CLK, pin5 - TDO, pin 10- GND
Зображення

Re: Inspiron 15 5567 LA-D801P programowanie MEC1404-NU

Google Adsense [BOT] • 27 Червня 2023, 08:47

#2 Re: Inspiron 15 5567 LA-D801P programowanie MEC1404-NU

clops35 • 27 Червня 2023, 14:33
Cześć,
Jaki masz problem z tym laptopem?
Skąd masz wsad do tego meca, bo z tego co mi wiadomo jeszcze nie został "rozgryziony". Na żadnym z forum które obserwuję (europejskie, rosyjskie, amerykańskie, koreańskie, chińskie) nie ma o tym informacji.
Tego meca się wymienia na fabrycznie nowego i przy pierwszym uruchomieniu programuje się sam z kości Bios.
Może Tobie się uda go rozgryźć, bo niby jest programowalny ale nikomu się to nie udało, ale kto wie może właśnie Ty zasłyniesz.
W załączniku datasheet Mec'ów serii 140x, 141x.



У вас недостатньо прав для перегляду приєднаних до цього повідомлення файлів.

#3 Re: Inspiron 15 5567 LA-D801P programowanie MEC1404-NU

bomi123 • 28 Червня 2023, 14:21
Problem był taki, że nie identyfikował zasilacza i miał throttling. Było zwarcie na nodze KBC od ps_id, podniosłem nogę i zwarcie ustąpiło, stąd decyzja o wymianie KBC.
Po zamontowaniu laptop nie wstał sam, układ kupiłem w Polsce jako nowy.
Wsad mam bodajże z Vlaba.
No to niezbyt optymistyczna wiadomość. Szczerze to nie zamierzam zasłynąć, bo to chyba nie na moje siły :). Najbardziej chcę pozbyć się tego laptopa z półki.

#4 Re: Inspiron 15 5567 LA-D801P programowanie MEC1404-NU

clops35 • 29 Червня 2023, 15:26
bomi123 написав:Wsad mam bodajże z Vlaba.
Napisałem na tamtym forum i dostałem takie odpowiedzi:
1.
Po co ?
Ta kreskówka ma ROM. cóż, zaszyfrowany program ładujący Bezpieczny rozruch Rom. tutaj tylko po to, aby umieścić kreskówkę od dawcy.
zobacz tutaj szczegółowo
I tu link do innego wątku:
1.1
Uruchom ROM
Po zwolnieniu sygnału EC_PROC_RESET# procesor rozpocznie wykonywanie kodu w Boot ROM. The
Boot ROM uruchamia SPI Flash Loader, który pobiera kod użytkownika z zewnętrznego SPI Flash i przechowuje go w
wewnętrzna pamięć RAM kodu. Po zakończeniu Boot ROM wskakuje do kodu użytkownika i rozpoczyna wykonywanie.

Czyli jest tak jak pisałem wcześniej.
bomi123 написав:Problem był taki, że nie identyfikował zasilacza i miał throttling. Było zwarcie na nodze KBC od ps_id, podniosłem nogę i zwarcie ustąpiło, stąd decyzja o wymianie KBC.
Jeśli nadal posiadasz stary KBC wlutuj go ponownie i sprawdź efekt, ale najpierw upewnij się że ten jest prawidłowo wlutowany. Jeśli na starym KBC laptop się uruchomi to znaczy nowy że jest wadliwy, lub nie odczekałeś odpowiedniego czasu po podłączeniu.

Jak się teraz zachowuje laptop?
Czy w jakiś sposób reaguje na włącznik?
Zapalają się diody?
Jaki jest pobór prądu po podłączeniu zasilacza, a jaki po wciśnięciu włącznika?
