Uszkodzone gniazdo zasilania i płyta SAC-001 PS4 CUH-1210B

Witam,
Trafiła do mnie konsola PS4 z wyrwanym gniazdem od zasilania 5V.
Moje pytanie gdzie w tym modelu poprowadzić druciki, nigdzie nie mogę znaleźć informacji o tej płycie.

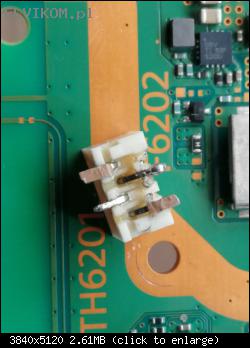

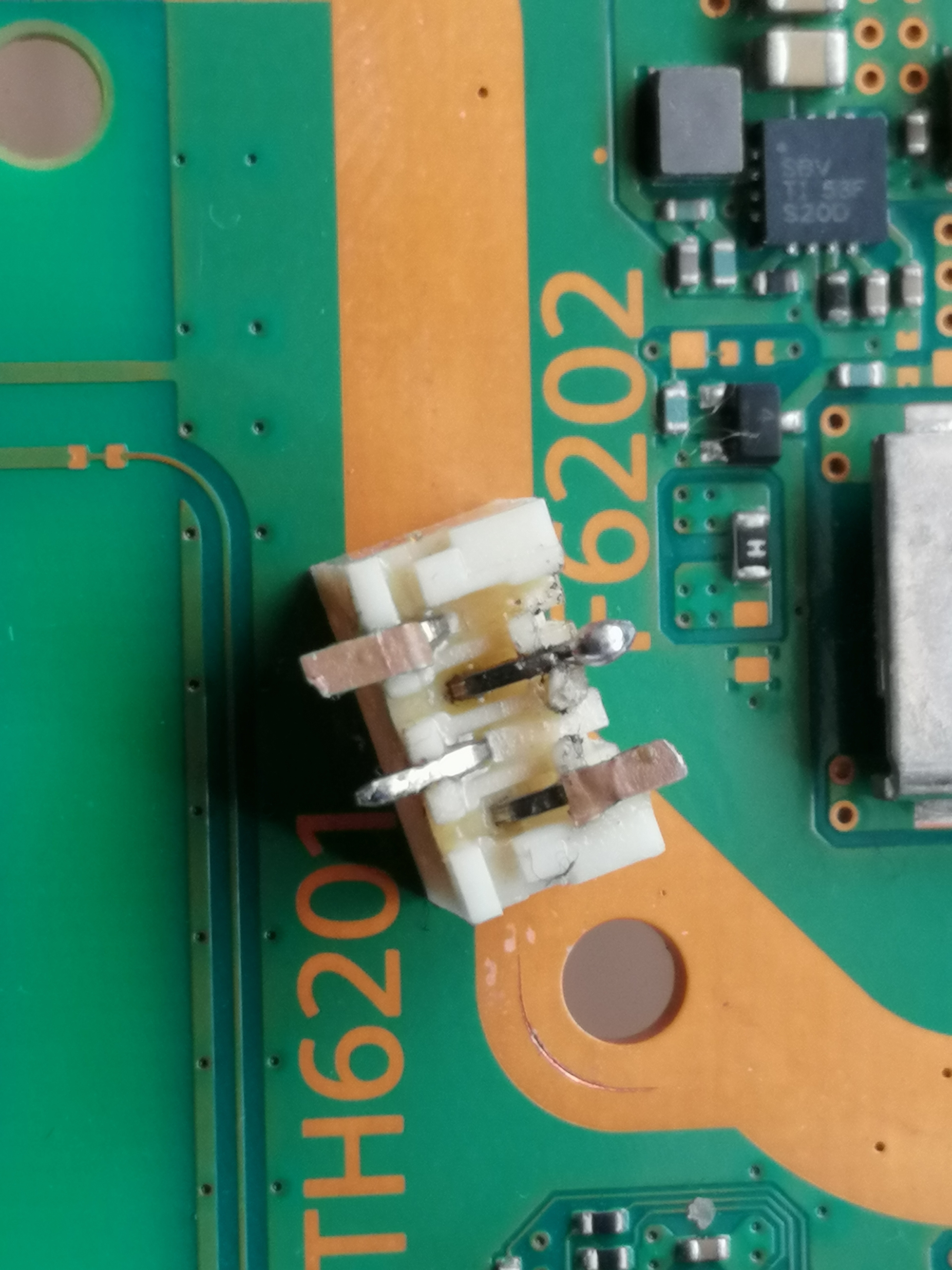

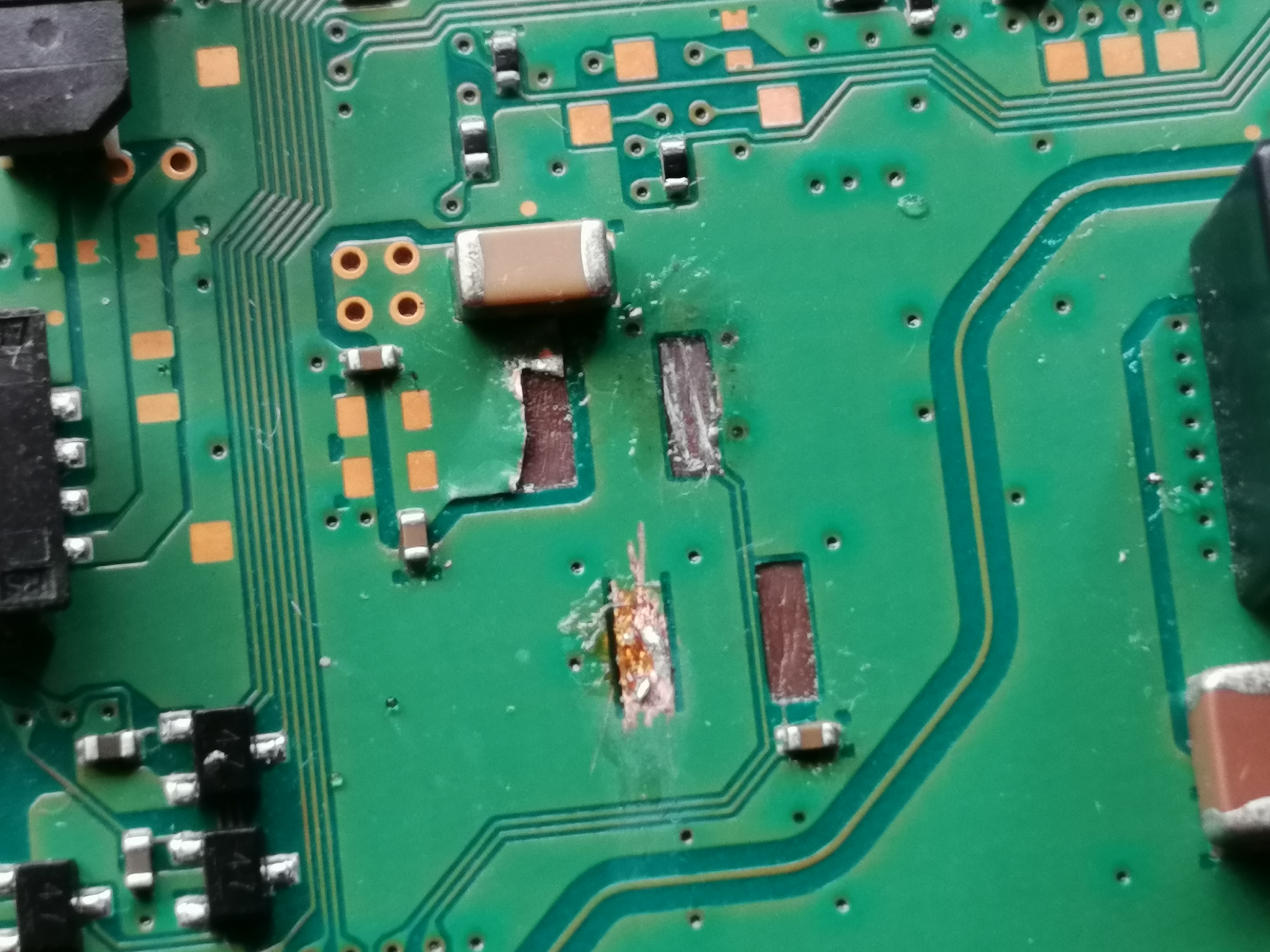

Zdjęcie uszkodzenia:


Czy samo poprowadzenie drucików coś da czy trzeba coś nadbudowywać?


Dziękuję za pomoc.

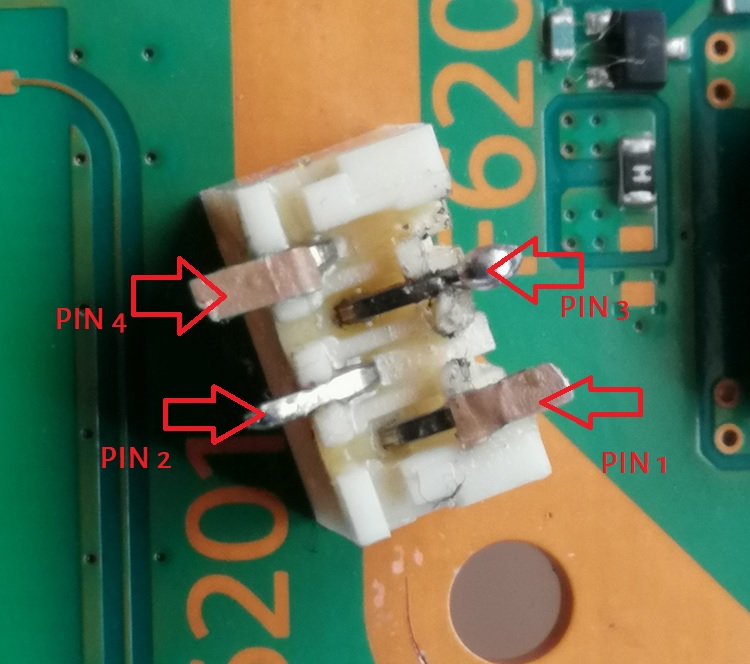

Pinout gniazda (nie możesz go pomylić pod żadnym pozorem - odwrócenie gniazda o 180° może skończyć się dalszymi uszkodzeniami na płycie):

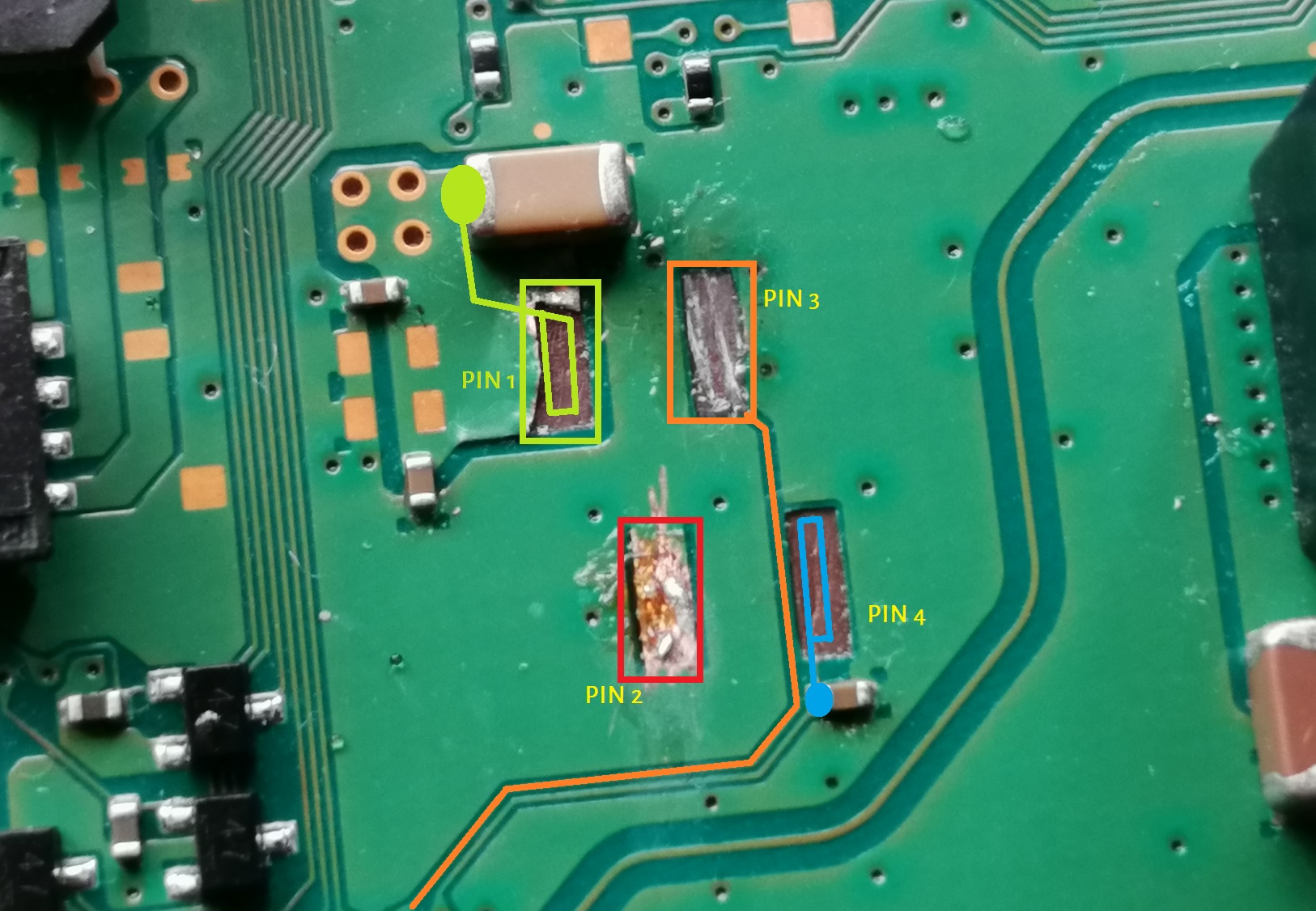

Połączenie z płytą:


Pad 1 (+5V) formujesz z drutu jak pokazuje linia i łączysz do kondensatora (kolor żółty). Pad 2 (masa) zeskrobujesz skalpelem na całej powierzchni do odsłonięcia czystej miedzi i cynujesz z użyciem topnika, tak przygotowany pad nadaje się do lutowania bez naprawy (kolor czerwony). Pad 3 też zeskrobujesz skalpelem do odsłonięcia czystej miedzi i cynujesz; tutaj musisz sprawdzić, czy po ocynowaniu pad łączy się z zaznaczoną ścieżką, wystarczy zeskrobać lakier do odsłonięcia miedzi w którymkolwiek miejscu na tej ścieżce i sprawdzić przejście do pada (kolor pomarańczowy); jeśli pad ma połączenie ze ścieżką to nadaje się do lutowania bez naprawy, a jeśli nie ma połączenia to robisz je drutem do tego zeskrobanego miejsca (cienkim, bo to linia sygnałowa i wąska ścieżka). Pad 4 formujesz z drutu jak pokazuje linia i łączysz do kondensatora (kolor niebieski).

Witam, drugie pytanie czy pin2 i pin3 powinny być ze sobą zwarte??

Na 99% NIE. Pin 2 to masa, pin 3 to albo sygnał PWM do sterowania prędkością wentylatora, albo sygnał zwrotny (TACH), informujący płytę o prędkości obrotowej wentylatora.

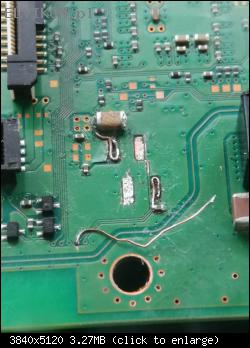

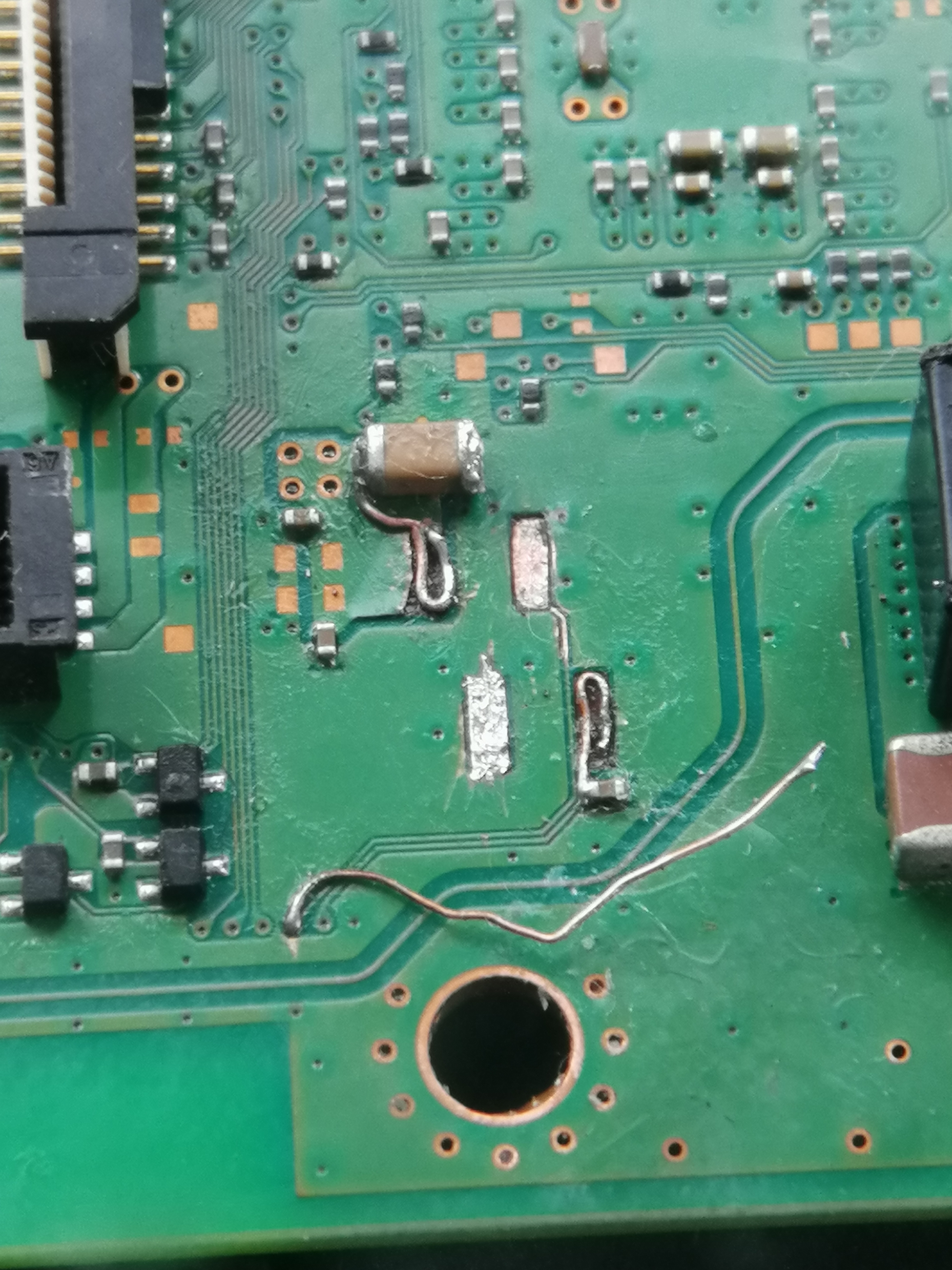

Problem jest teraz taki ze po wylutowaniu gniazda, masa jest na wszystkich pinach. Ciężko mi stwierdzić gdzie mogło dojść do zwarcia.

Szumix91 napisal/-a:po wylutowaniu gniazda, masa jest na wszystkich pinach

A konsola się w ogóle uruchamia, czy jest martwa?

Na 1 sec zaświeca się niebieska dioda i gasnie i nic więcej, nic nie startuje.
