#1 Asus FX505GT - zwarcie

krzysztof000 • 20 Червня 2023, 01:01
Witam,

Model laptopa: Asus FX505GT
Płyta główna: FX505GT REV2.0

Po podłączeniu zasilacza gaśnie dioda czyli mamy zwarcie.
Namierzyłem uszkodzony rezystor na płycie głównej.

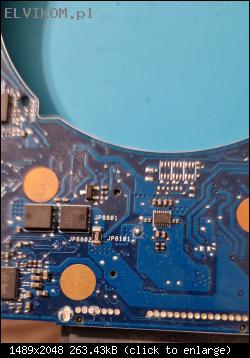

To jest JP8802:

Зображення

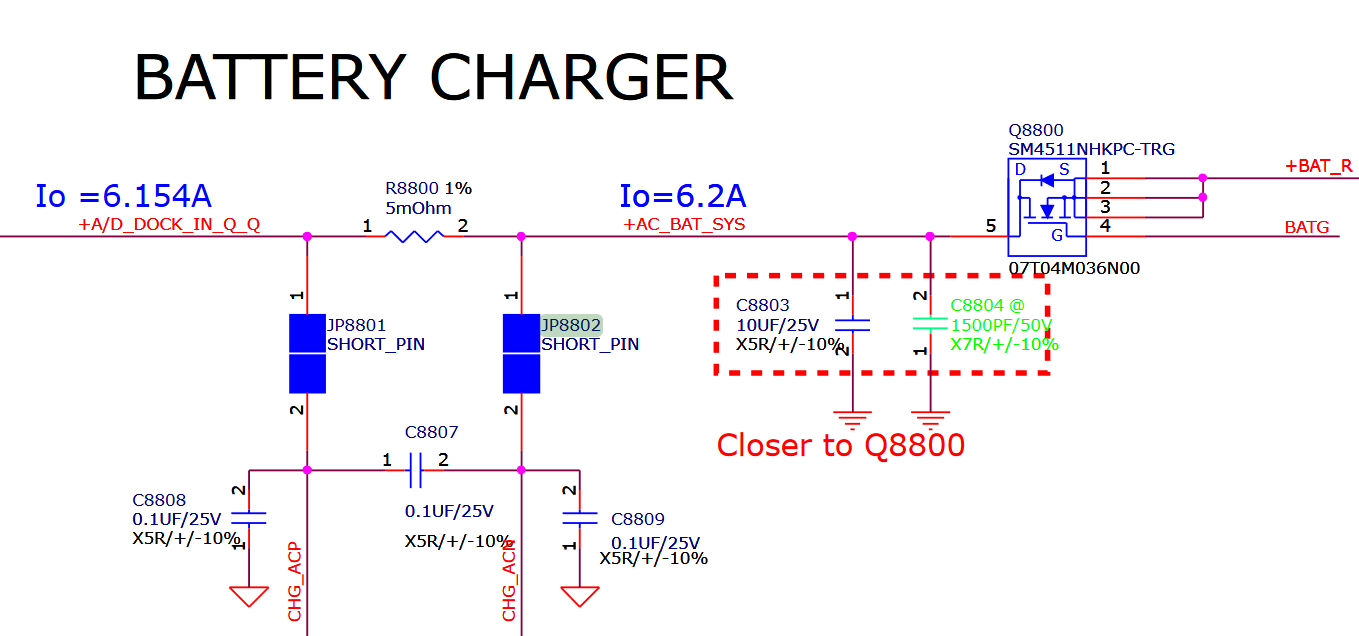

Na schemacie to jest ten rezystor:

Зображення

Czy dobrze rozumiem, że jest to rezystor, który ma parametry:

0.1UF/25V
X5R/+/-10%X5R/+/-10%

Tylko jaka obudowa? Jak mogę to odczytać ze schematu? Gdzie to znajdę na schemacie?

Re: Asus FX505GT - zwarcie

Google Adsense [BOT] • 20 Червня 2023, 01:01

#2 Re: Asus FX505GT - zwarcie

muchamm • 20 Червня 2023, 04:20
Cześć.
Kolego JP... to raczej są złącza (piny) pomiarowe.
Ponadto rezystorów nie określa się jako: "0.1UF/25V X5R/+/-10%X5R/+/-10%"
Trzeba wrócić do podstaw.
Pozdrawiam.

#3 Re: Asus FX505GT - zwarcie

matic • 20 Червня 2023, 08:26
krzysztof000 написав:Namierzyłem uszkodzony rezystor na płycie głównej.

To jest JP8802:
[ Obrazek ]

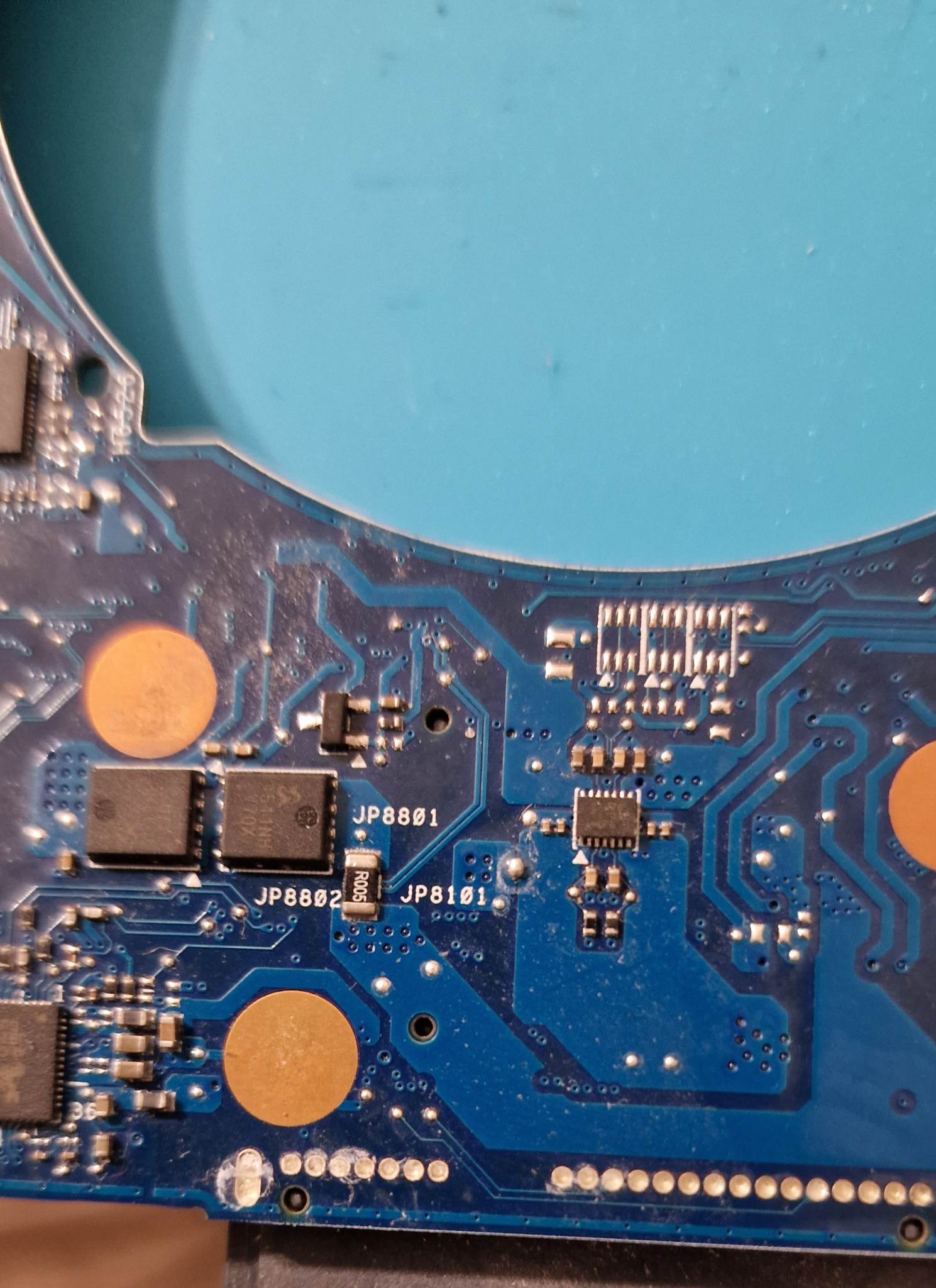

The resistor in your picture is actually R8800.
JP8802 is a jumper, which is located under this resistor.
Зображення
By the way, such a resistor goes bad very rarely and it's most likely not damaged in your case.
Why do you mean this resistor is damaged?

krzysztof000 написав:Na schemacie to jest ten rezystor:
[ Obrazek ]
As mentioned the component JP8802 is a jumper (just a piece of the copper trace), so the value for this component is not specified on the schematic.

krzysztof000 написав:Czy dobrze rozumiem, że jest to rezystor, który ma parametry:
0.1UF/25V
X5R/+/-10%X5R/+/-10%
No, this value links to the capacitor C8809.

krzysztof000 написав:Tylko jaka obudowa? Jak mogę to odczytać ze schematu?
The value of resistor R8800 is 5mΩ (0.005Ω)/1% as specified in the schematic near it. The package size is 1206.

krzysztof000 написав:Po podłączeniu zasilacza gaśnie dioda czyli mamy zwarcie.
True.
As for this fault measure the resistance to ground on any pin of resistor R8800.

#4 Re: Asus FX505GT - zwarcie

krzysztof000 • 20 Червня 2023, 22:58
Matic dziękuję za pomoc. To miłe, że początkujacy użytkownicy mogą liczyć na pomoc.

Masz rację ten rezystor jest dobry i nie jest uszkodzony, ale znalazłem po drugiej stronie przepalony rezystor.

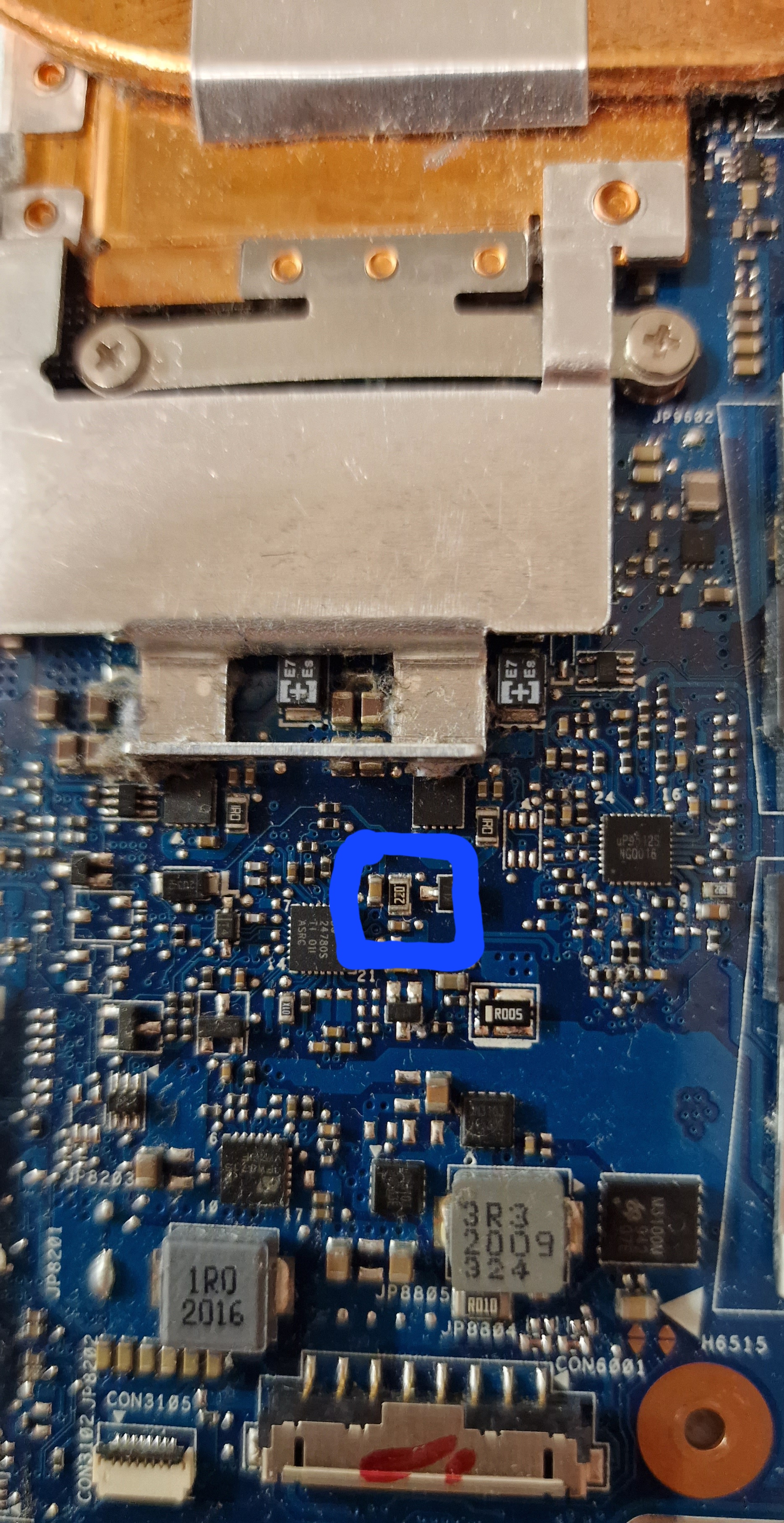

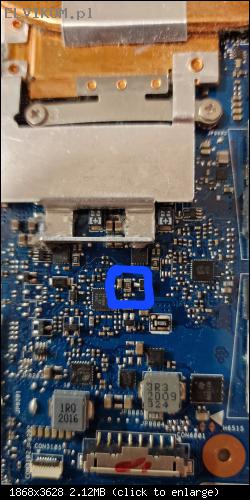

Wysyłam zdjęcie zaznaczonego elementu:

Зображення

Jakie są parametry tego rezystora?
Rozumiem, że te dane bierze się tylko z boardview?

#5 Re: Asus FX505GT - zwarcie

Evdion • 21 Червня 2023, 06:38
Jest to rezystor smd o oznaczeniu kodowym 220 czyli 22ohm. Do odczytywania kodów są nawet apki na tel. Nie zawsze parametry elementów są w boardview często trzeba się podpierać schematem. Pozdrawiam

#6 Re: Asus FX505GT - zwarcie

krzysztof000 • 21 Червня 2023, 09:58
Jakie dokładnie oznaczenie/parametry tego rezystora i obudowa?

#7 Re: Asus FX505GT - zwarcie

matic • 21 Червня 2023, 10:36
R8812= 22Ω/5%, package 0805

By the way, the damage on this resistor is usually related to the damaged charger chip U8800, but there is another fault as well, because this has nothing to do with the initial issue that the LED on the power supply goes out.

How about that?
matic написав:
krzysztof000 написав:Po podłączeniu zasilacza gaśnie dioda czyli mamy zwarcie.
True.
As for this fault measure the resistance to ground on any pin of resistor R8800.
